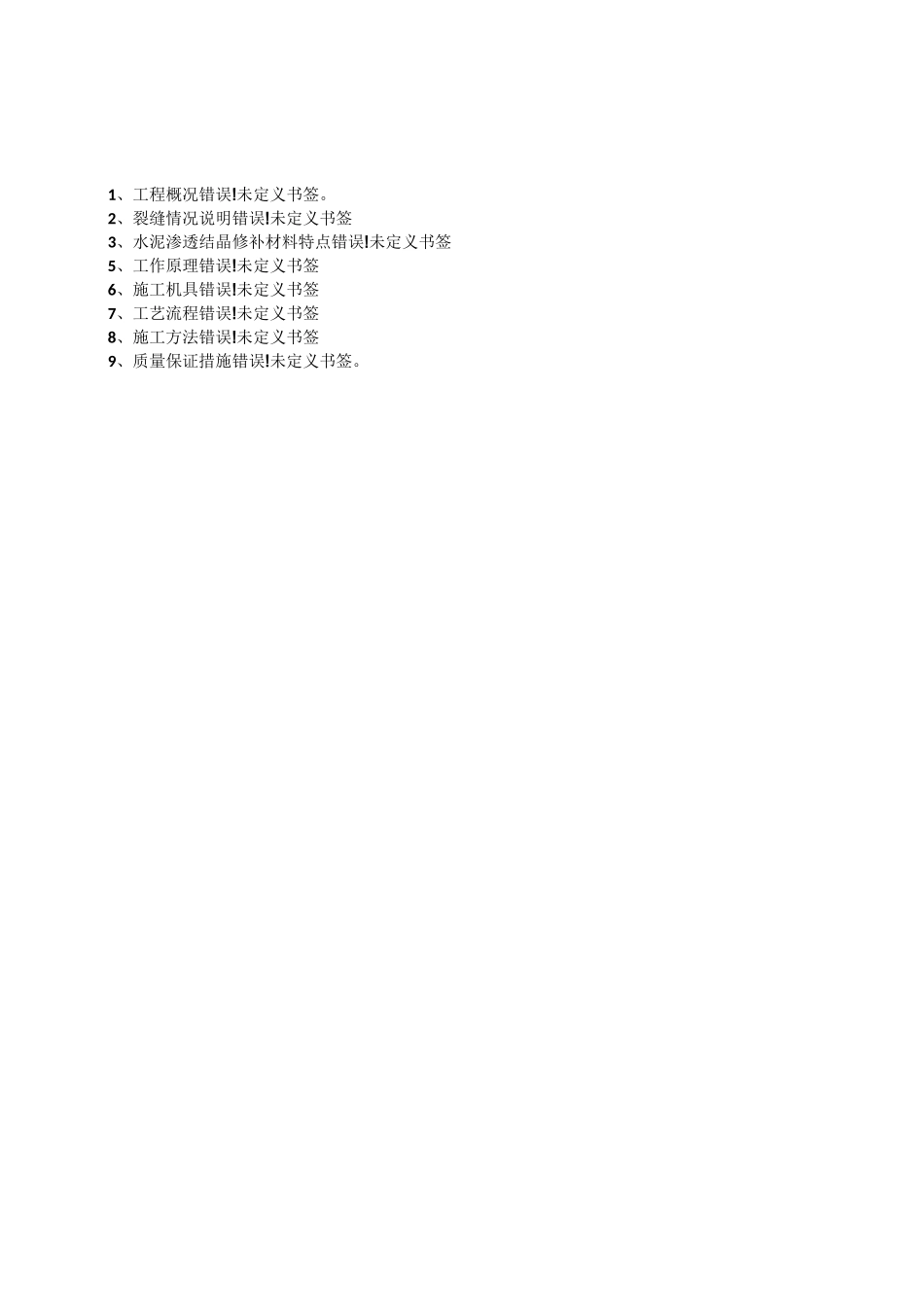

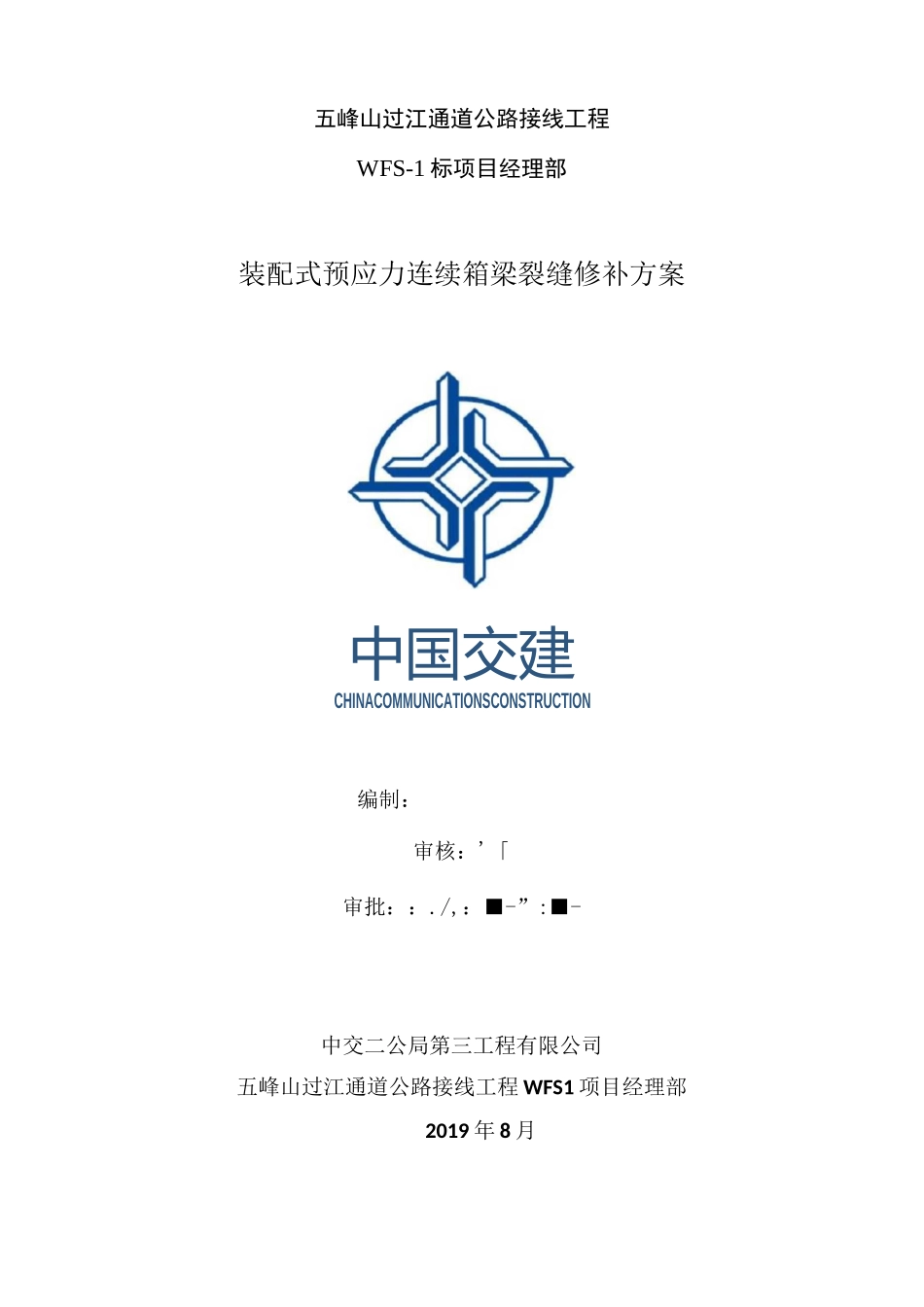

五峰山过江通道公路接线工程WFS-1标项目经理部装配式预应力连续箱梁裂缝修补方案中国交建CHINACOMMUNICATIONSCONSTRUCTION编制：审核：'「审批：：./,：■-”:■-中交二公局第三工程有限公司五峰山过江通道公路接线工程WFS1项目经理部2019年8月1、工程概况错误!未定义书签。2、裂缝情况说明错误!未定义书签3、水泥渗透结晶修补材料特点错误!未定义书签5、工作原理错误!未定义书签6、施工机具错误!未定义书签7、工艺流程错误!未定义书签8、施工方法错误!未定义书签9、质量保证措施错误!未定义书签。五峰山过江通道公路接线工程WFS-1标项目经理部装配式连续箱梁裂缝修补方案1、工程概况本标段梁板主要工程量：30m箱梁1335片，35m箱梁52片；20m空心板梁405片（WFS-3标680片），16m空心板梁32片。项目共设置两个预制梁场分别为1、2号梁场。其中1号梁场位于航空路集中三厂内，设置24个箱梁预制台座，负责预制30m箱梁610片，设置9个85m空心板梁长线台座，负责预制空心板梁1117片；2号梁场位于砖桥收费站处，设置28个箱梁预制台座，负责预制30m箱梁725片，35m箱梁52片。预制梁设计数量见下表：表预制箱梁数量表序号桥梁名称上部结构（预制箱梁）类型数量（片）1乐和河支线上跨桥30m箱梁782G328支线上跨桥30m箱梁1603正谊枢纽主线桥30m箱梁487430m箱梁204纬一路分离式立交主线桥35m箱梁525纬一路分离式立父桥30m箱梁3826滨江新城互通C匝道2号桥30m箱梁24合计：30m箱梁：1335片，35m箱梁：52片2、裂缝情况说明箱梁裂缝排查情况五峰山过江通道接线工程WFS-1标，截至2019年6月14日共计预制30米箱梁：237片（砖桥梁厂预制：99片，航空路梁厂预制138片）。经现场排查，2018年10月27日至2019年1月7日，有12片箱梁出现裂缝。2019年3月17日至2019年4月8日有5片箱梁出现裂缝，共计17片箱梁。其中存放在存梁下层箱梁出现12片，存梁上层箱梁5片。裂缝位置：裂缝出现位置均为非连续端箱梁端头存梁临时支点上方位置。N1束钢绞线锚后50~100cm，翼缘板下0~30cm范围内。基本左右腹板对称出现。右侧照片中亮色区域就是裂縫产生的位置：N1束钢绞线锚后50'lOOcm翼缘板下0"30cm范围内裂缝数量：每处1~3条，裂缝长度10~63cm。裂缝角度：由翼板斜向下呈5~20°。裂缝宽度：~。裂缝深度：实测7处，裂缝深度30-48mm。现场存梁：存梁场设置存量台座，存梁台基础宽米，高度米。存梁梗宽度米，高度米，一层梁板与存量梗之间垫木板。二层梁与一层梁之间支垫两道20X20cm方木。上层支点稍向跨中错20~30cm。普查时没有发现存梁台座变形、下沉。裂缝情况排查表一序号桥名梁号深度(mm)宽度(mm)浇筑日期张拉日期张拉强度（MPa）实测钢保（mm）1右幅22-34218/11/1218/11/27212右幅22-44818/11/2618/12/19233纬三路分离式立交桥右幅21-218/11/3018/12/19234左幅23-318/12/1719/01/01225右幅21-518/12/0919/01/0149236右幅23-418/10/3118/11/2547217右幅23-3无法检18/10/2718/11/2547258左幅23-2测18/12/1619/01/01219右幅22-118/12/0718/12/232310左幅21-219/03/1719/03/262311正谊主线桥左幅2-119/04/0819/04/202212左幅2-619/03/3019/04/202513右幅3-119/03/2719/04/282214左幅3-619/04/0119/04/242215乐和2-318/12/1919/01/12482316路上2-419/01/0119/02/282217跨桥2-519/01/0719/03/0122注：表中画“\”的参数无法检测，原因：1裂缝距离翼缘板较近，仪器操作空间不足；2裂缝太细仪器检测深度为0.裂缝产生原因分析裂缝产生的原因是：混凝土表面出现了拉应力且大于其容许应力值。从施工方面分析原因如下：1、装配式连续箱梁施工工艺是一种很成熟的施工工艺，采用定型钢模+台座法浇筑，工艺不存在问题，裂缝都是后期产生的，不存在浇筑时基础不均匀沉降产生裂缝；2、开裂处混凝土厚度为25cm，不存在水化热导致的内外温差裂缝；3、采用定型钢模，外模全部是12h后拆除，混凝土强度满足拆模要求，不存在干缩产生裂缝；4、养生采用喷淋法养生，裂缝只在N1钢束后，不应该是养生不当产生的裂缝；5、裂缝正好在临时支点正上方，存梁按规定不超过2层，且裂缝是在存放一段时间后才产生的，存梁台座也没有出现变形，不是存放不当导致的开裂...
