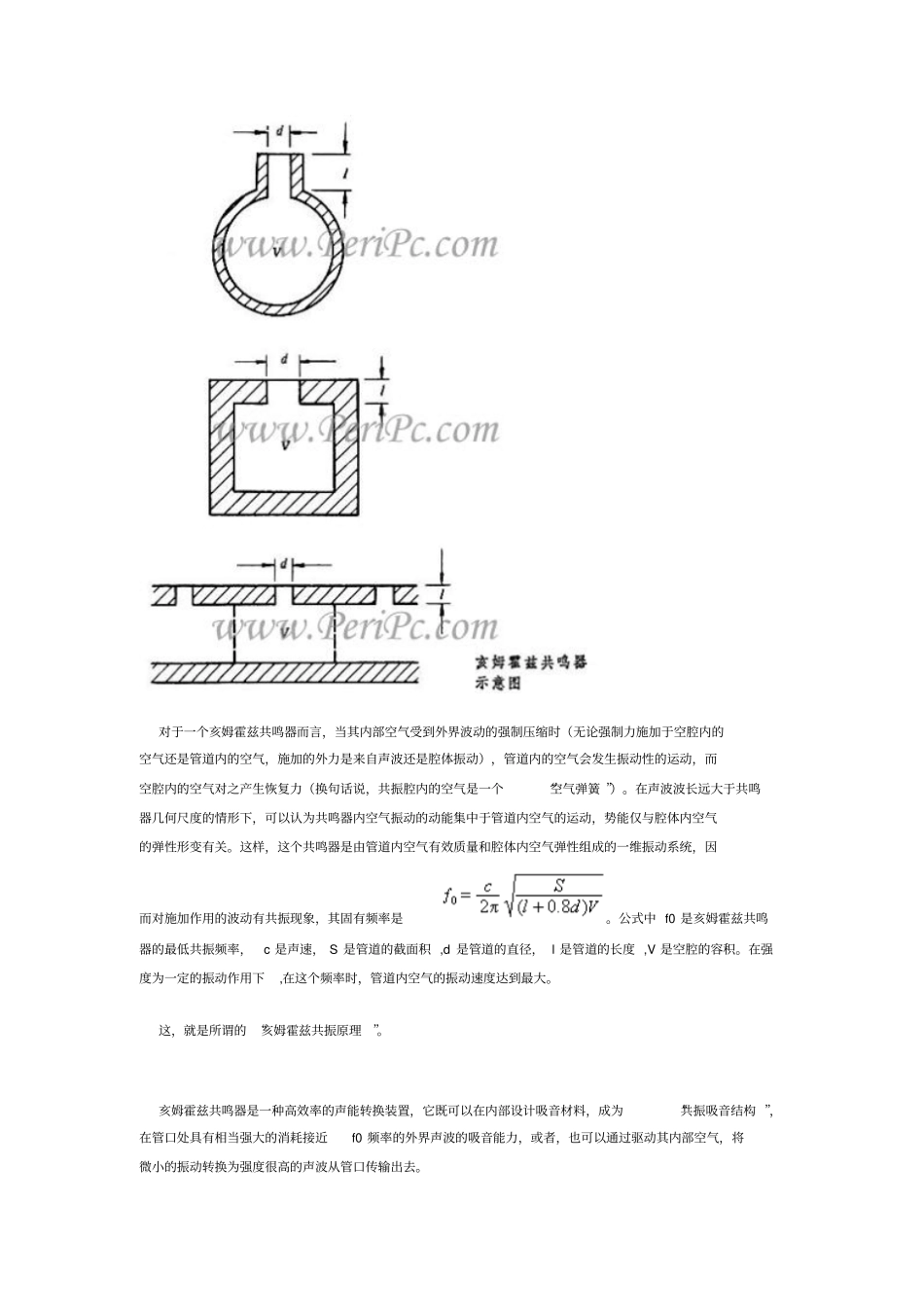

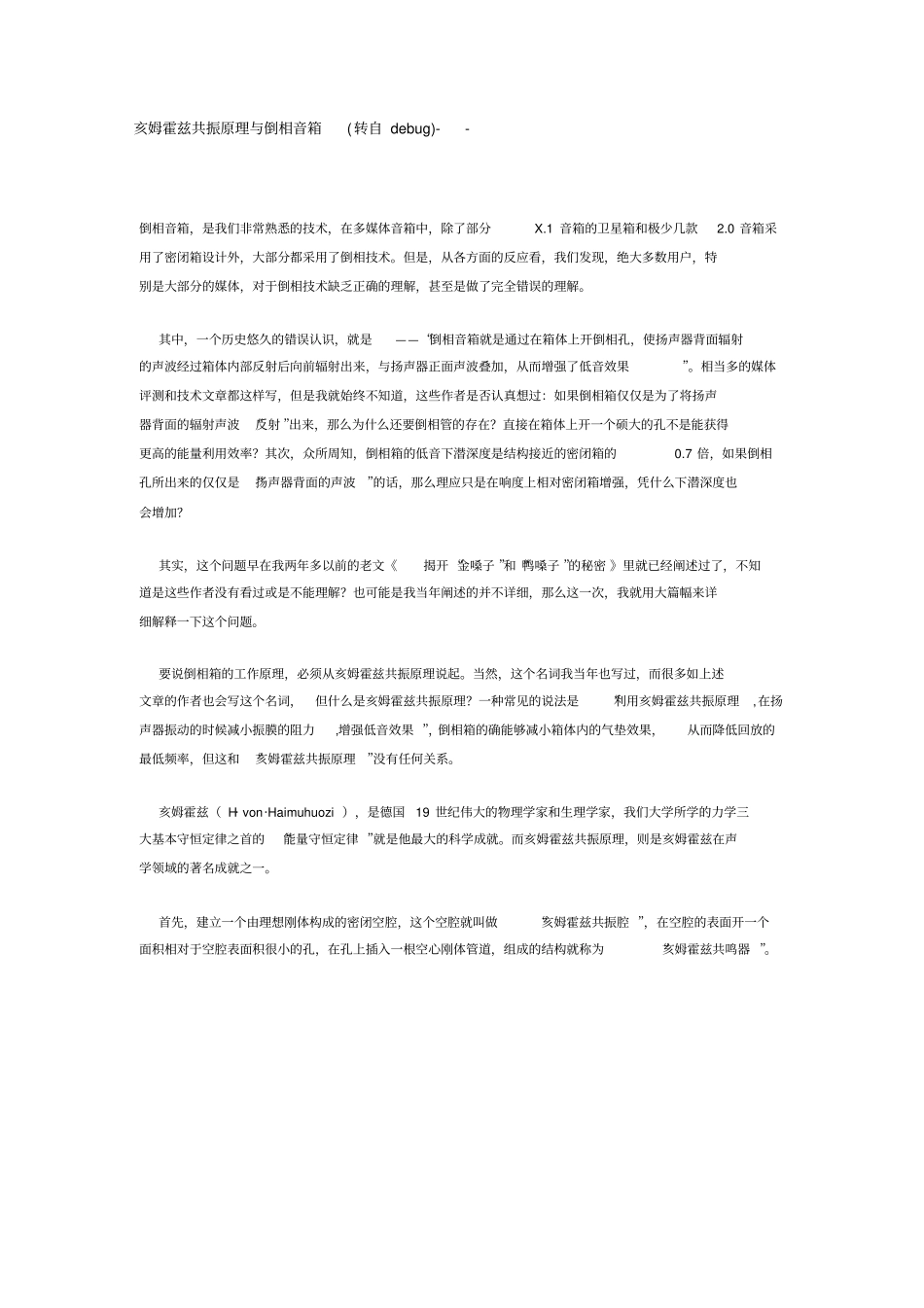

亥姆霍兹共振原理与倒相音箱(转自debug)--倒相音箱，是我们非常熟悉的技术，在多媒体音箱中，除了部分X.1音箱的卫星箱和极少几款2.0音箱采用了密闭箱设计外，大部分都采用了倒相技术。但是，从各方面的反应看，我们发现，绝大多数用户，特别是大部分的媒体，对于倒相技术缺乏正确的理解，甚至是做了完全错误的理解。其中，一个历史悠久的错误认识，就是——“倒相音箱就是通过在箱体上开倒相孔，使扬声器背面辐射的声波经过箱体内部反射后向前辐射出来，与扬声器正面声波叠加，从而增强了低音效果”。相当多的媒体评测和技术文章都这样写，但是我就始终不知道，这些作者是否认真想过：如果倒相箱仅仅是为了将扬声器背面的辐射声波“反射”出来，那么为什么还要倒相管的存在？直接在箱体上开一个硕大的孔不是能获得更高的能量利用效率？其次，众所周知，倒相箱的低音下潜深度是结构接近的密闭箱的0.7倍，如果倒相孔所出来的仅仅是“扬声器背面的声波”的话，那么理应只是在响度上相对密闭箱增强，凭什么下潜深度也会增加？其实，这个问题早在我两年多以前的老文《揭开“金嗓子”和“鸭嗓子”的秘密》里就已经阐述过了，不知道是这些作者没有看过或是不能理解？也可能是我当年阐述的并不详细，那么这一次，我就用大篇幅来详细解释一下这个问题。要说倒相箱的工作原理，必须从亥姆霍兹共振原理说起。当然，这个名词我当年也写过，而很多如上述文章的作者也会写这个名词，但什么是亥姆霍兹共振原理？一种常见的说法是“利用亥姆霍兹共振原理,在扬声器振动的时候减小振膜的阻力,增强低音效果”，倒相箱的确能够减小箱体内的气垫效果，从而降低回放的最低频率，但这和“亥姆霍兹共振原理”没有任何关系。亥姆霍兹（H·von·Haimuhuozi），是德国19世纪伟大的物理学家和生理学家，我们大学所学的力学三大基本守恒定律之首的“能量守恒定律”就是他最大的科学成就。而亥姆霍兹共振原理，则是亥姆霍兹在声学领域的著名成就之一。首先，建立一个由理想刚体构成的密闭空腔，这个空腔就叫做“亥姆霍兹共振腔”，在空腔的表面开一个面积相对于空腔表面积很小的孔，在孔上插入一根空心刚体管道，组成的结构就称为“亥姆霍兹共鸣器”。对于一个亥姆霍兹共鸣器而言，当其内部空气受到外界波动的强制压缩时（无论强制力施加于空腔内的空气还是管道内的空气，施加的外力是来自声波还是腔体振动），管道内的空气会发生振动性的运动，而空腔内的空气对之产生恢复力（换句话说，共振腔内的空气是一个“空气弹簧”）。在声波波长远大于共鸣器几何尺度的情形下，可以认为共鸣器内空气振动的动能集中于管道内空气的运动，势能仅与腔体内空气的弹性形变有关。这样，这个共鸣器是由管道内空气有效质量和腔体内空气弹性组成的一维振动系统，因而对施加作用的波动有共振现象，其固有频率是。公式中f0是亥姆霍兹共鸣器的最低共振频率，c是声速，S是管道的截面积,d是管道的直径，l是管道的长度,V是空腔的容积。在强度为一定的振动作用下,在这个频率时，管道内空气的振动速度达到最大。这，就是所谓的“亥姆霍兹共振原理”。亥姆霍兹共鸣器是一种高效率的声能转换装置，它既可以在内部设计吸音材料，成为“共振吸音结构”，在管口处具有相当强大的消耗接近f0频率的外界声波的吸音能力，或者，也可以通过驱动其内部空气，将微小的振动转换为强度很高的声波从管口传输出去。由于这是一种不需要任何独立能源，完全依靠外界振动激发的高效率声能转化装置，所以亥姆霍兹共鸣器的应用范围很广，作为吸声装置，其最典型的应用就是音乐厅、电影院吸音墙的微结构，而作为扩声装置，其最典型的应用就是各种乐器的共鸣箱。回到倒相箱的设计上来，由亥姆霍兹共振原理，我们就可以清晰的认识到，在倒相箱上，从倒相管传出来的，并不是真正的“扬声器振膜背面的辐射声波”，而是因为倒相箱体内的空气在扬声器振膜背面的振动下被强制压缩，从而产生谐振，这种振动推动着倒相管内的空气发生高速的亥姆霍兹共振，剧烈而高速的管道空气振动在管道出口也就是倒相口处用力推动箱体外的空气，从而产生了强大的声波。实际上可以认为，此时...
