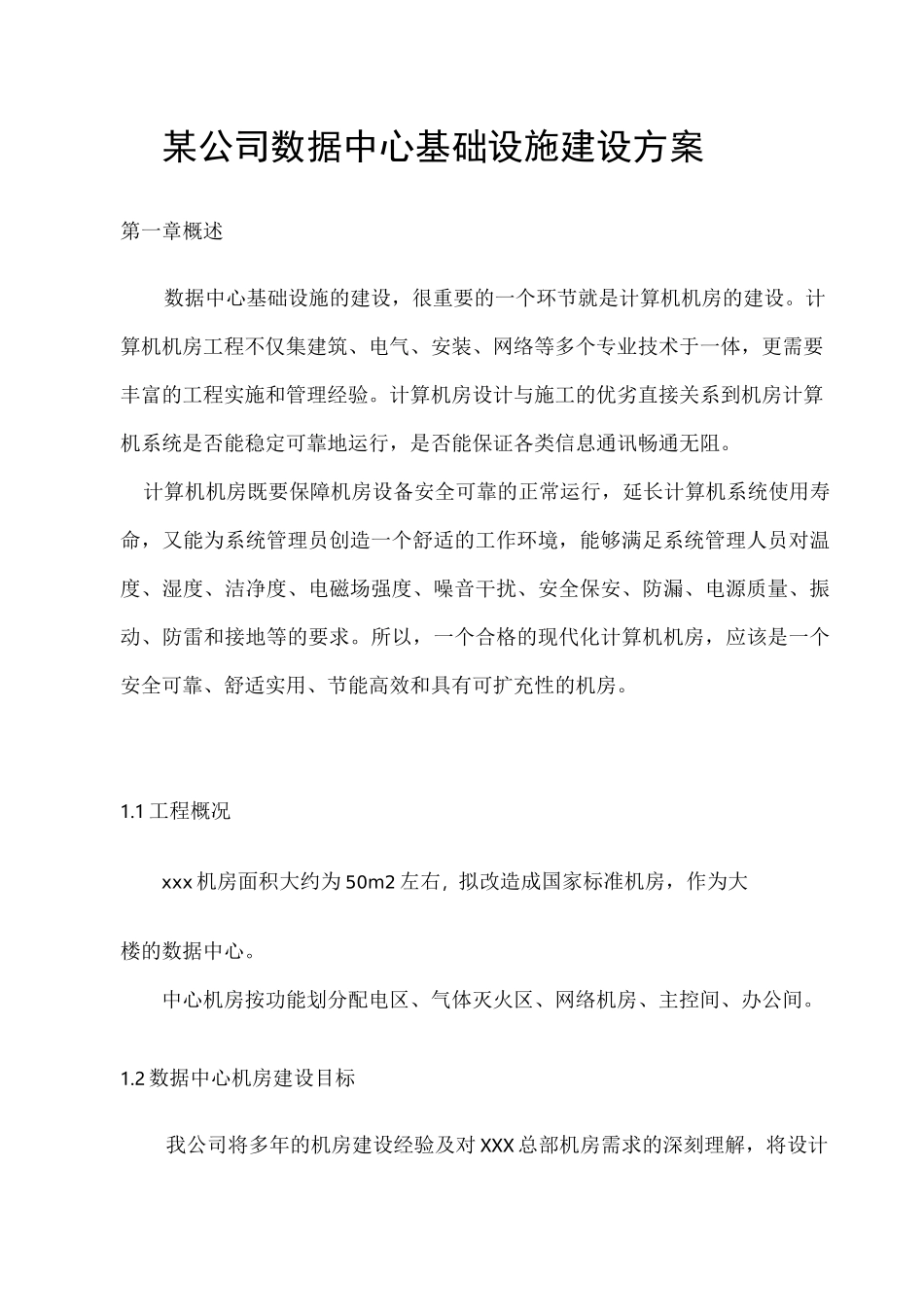

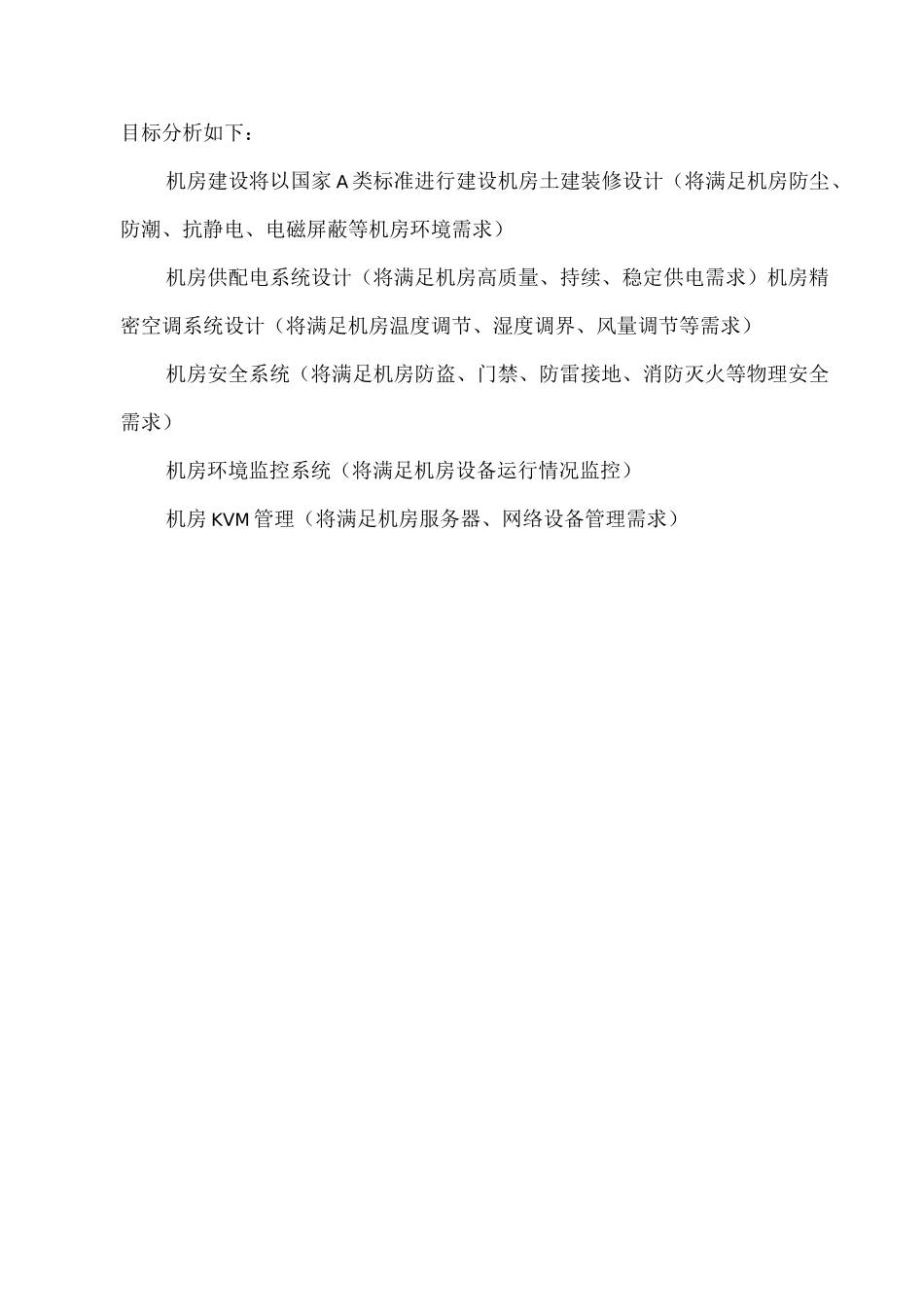

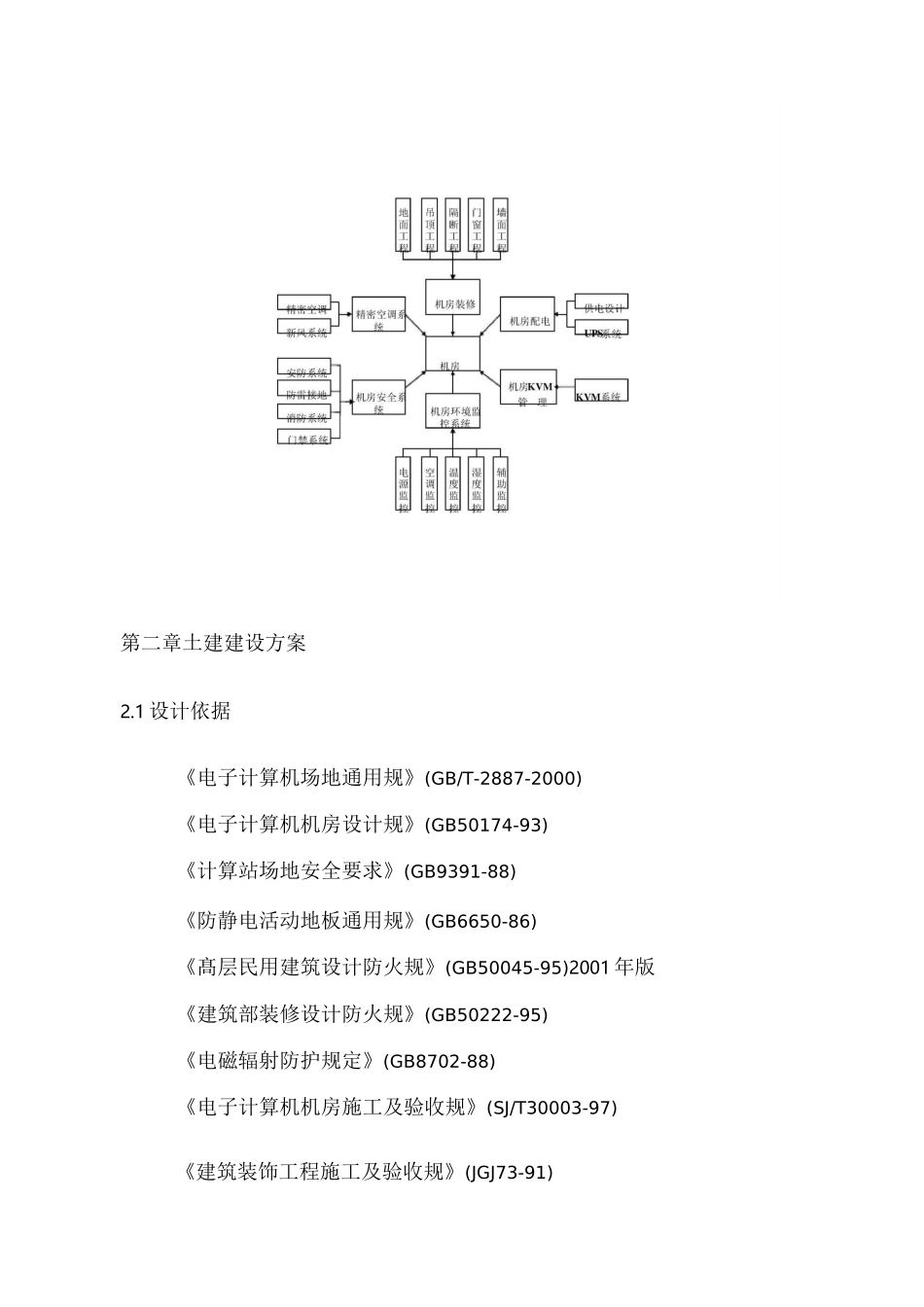

某公司数据中心基础设施建设方案第一章概述数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。计算机机房既要保障机房设备安全可靠的正常运行，延长计算机系统使用寿命，又能为系统管理员创造一个舒适的工作环境，能够满足系统管理人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。1.1工程概况xxx机房面积大约为50m2左右，拟改造成国家标准机房，作为大楼的数据中心。中心机房按功能划分配电区、气体灭火区、网络机房、主控间、办公间。1.2数据中心机房建设目标我公司将多年的机房建设经验及对XXX总部机房需求的深刻理解，将设计目标分析如下：机房建设将以国家A类标准进行建设机房土建装修设计（将满足机房防尘、防潮、抗静电、电磁屏蔽等机房环境需求）机房供配电系统设计（将满足机房高质量、持续、稳定供电需求）机房精密空调系统设计（将满足机房温度调节、湿度调界、风量调节等需求）机房安全系统（将满足机房防盗、门禁、防雷接地、消防灭火等物理安全需求）机房环境监控系统（将满足机房设备运行情况监控）机房KVM管理（将满足机房服务器、网络设备管理需求）第二章土建建设方案2.1设计依据《电子计算机场地通用规》(GB/T-2887-2000)《电子计算机机房设计规》(GB50174-93)《计算站场地安全要求》(GB9391-88)《防静电活动地板通用规》(GB6650-86)《髙层民用建筑设计防火规》(GB50045-95)2001年版《建筑部装修设计防火规》(GB50222-95)《电磁辐射防护规定》(GB8702-88)《电子计算机机房施工及验收规》(SJ/T30003-97)《建筑装饰工程施工及验收规》(JGJ73-91)《民用建筑工程室环境污染控制规》(GB50325-2001)《办公建筑设计规》(JGJ67-89)2.2设计要求装修需要满足防火、放静电、防尘、防盗、防噪音、屏蔽需求.2.3地面装修说明数据中心机房地板铺设高度为0.35米，为空调下送风和强弱电管道预留空间，机房地板采用华东环球优质600X600全钢耐磨抗静电地板，在支架下边刷粘和漆,在地板下边在UPS区域加固，并做散立支撑，分载UPS承重问题，办公区采用髙档木地板。地板下刷防尘漆。2.4吊顶装修说明数据中心机房所有天花全部采用铁立达微孔铝合金金属板吊顶，顶回风配套主龙骨，次龙骨，龙骨采用40X4角钢支撑。梁、顶做防尘处理。2.5隔断墙体装修说明网络机房和主控室之区域间的隔墙采用12mm双层防火玻璃隔断,中间安装防火隔音棉，并进行防火处理，耐火极限不低于0.5h，满足防火规要求。2.6墙体装修说明机房配电区设置防火区，基层面板安装吉祥铝塑板，填充防火棉，机房其他区域设置双层白色铝塑板饰面，并根据现场装修尺寸做分缝安装，并按照接地要求对铝塑板做接地处理。按照机房环境要求，机房墙面进行隔音、防火、屏蔽处理，墙面刷高档乳胶漆。2.7门窗装修说明机房出口设置向疏散方向开启且能自动关闭的门。机房主入口、主控间和网络机房之间安装门禁系统，房间里设置出门按扭，外边刷卡，保证在火灾发生时，门禁系统自动打开，机房里面的人员可自由出去，在火警情况下可保证人员安全撤离。在主机房和辅助机房的窗户都换作成铝合金推拉窗户，原有玻璃窗户全部取消。防护区隔墙和门窗耐火极限要求不低于0.5h。在主控室进门口安装防火防盗门，在玻璃隔墙处安装玻璃自动门，并保证门筐厚度符合门禁的安装需要，窗帘颜色选用要和机房颜色配套。第三章空调通风系统设计3.1设计依据1、《电子计算机房设计规》2、《高层民用建筑与空气调节设计规》3、《采暖通风与空气调节设计规》4、《通风与空调工程施工质量验收规》5、气象资料有关数据；6、国家有关设计规：3.2空调改造方案1）数据中心机房面积约45m2,配置1台机房专用空调，单台制冷量〉=23W/台（241,50%RH工况数据）。气流组织方式为地板下送风，...
