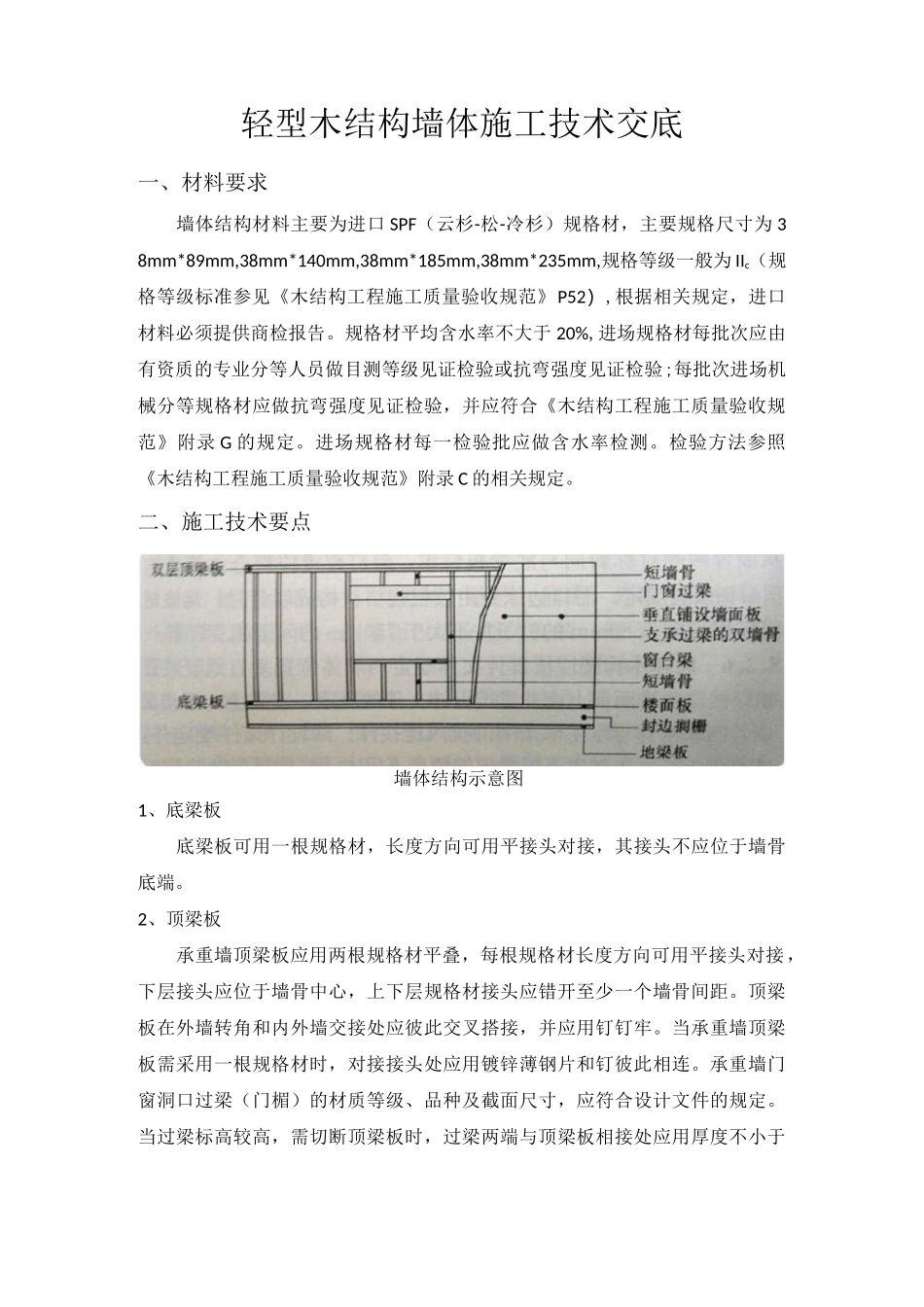

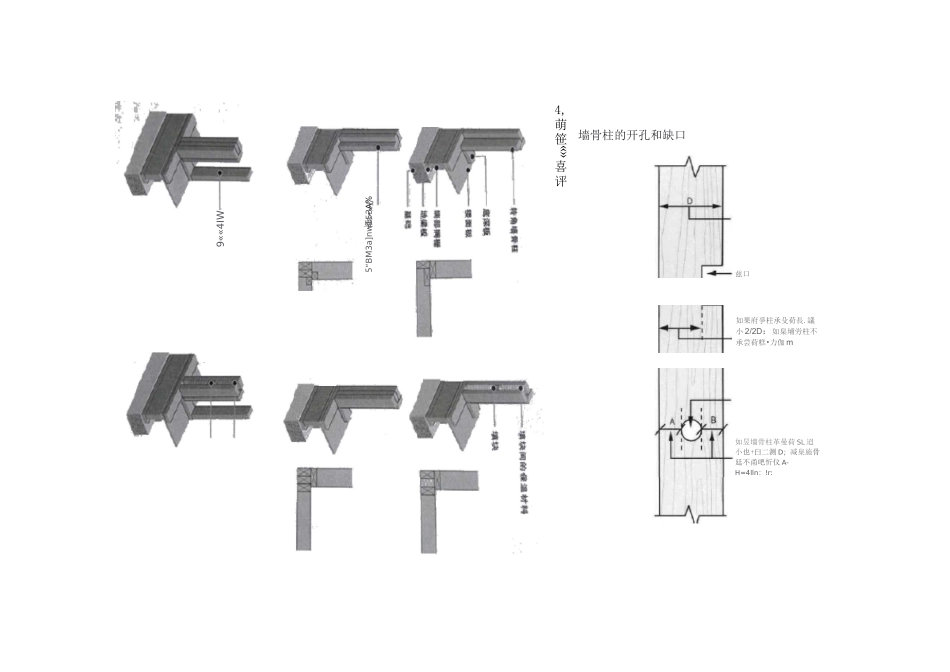

轻型木结构墙体施工技术交底一、材料要求墙体结构材料主要为进口SPF（云杉-松-冷杉）规格材，主要规格尺寸为38mm*89mm,38mm*140mm,38mm*185mm,38mm*235mm,规格等级一般为IIc（规格等级标准参见《木结构工程施工质量验收规范》P52）,根据相关规定，进口材料必须提供商检报告。规格材平均含水率不大于20%,进场规格材每批次应由有资质的专业分等人员做目测等级见证检验或抗弯强度见证检验;每批次进场机械分等规格材应做抗弯强度见证检验，并应符合《木结构工程施工质量验收规范》附录G的规定。进场规格材每一检验批应做含水率检测。检验方法参照《木结构工程施工质量验收规范》附录C的相关规定。二、施工技术要点墙体结构示意图1、底梁板底梁板可用一根规格材，长度方向可用平接头对接，其接头不应位于墙骨底端。2、顶梁板承重墙顶梁板应用两根规格材平叠，每根规格材长度方向可用平接头对接，下层接头应位于墙骨中心，上下层规格材接头应错开至少一个墙骨间距。顶梁板在外墙转角和内外墙交接处应彼此交叉搭接，并应用钉钉牢。当承重墙顶梁板需采用一根规格材时，对接接头处应用镀锌薄钢片和钉彼此相连。承重墙门窗洞口过梁（门楣）的材质等级、品种及截面尺寸，应符合设计文件的规定。当过梁标高较高，需切断顶梁板时，过梁两端与顶梁板相接处应用厚度不小于3m的镀锌钢板用钉连接彼此相连。非承重墙顶梁板，可采用一根规格材，其长度方向的接头也应位于墙骨顶端中心上。顶/底梁板上层顶梁板在转角部位交叠Secondtopoverlapsatcorners・-片外墙的上层顶梁板延伸到另-片外墙上连接Secondtoppistefro<卄oneBxteriorwalloverlapsfirstloppdateoffiornsrs-IDh^lphathwmllatdo&thsf顶梁板节点示意图顶/底梁板幵孔Notchingmnddiillincjof戸1白馆方・顶梁板可以在一定范围内开孔Toppisb&sescbencH匚bedordrilledwithincertainlimits■开孔横截面至少留有50mm完整宽度MuSt50£■■(pl注(JSWldtllutliidsrriifidi&d-如果开槽r孔尺寸更大，则在周围需要有加强措施LargernotchesorhalesmustbereIntopced顶梁板开孔示意图墙骨柱的开孔和缺口兹口4,萌笹«»喜评如果府爭柱承殳荷長.議小2/2D：如臬埔労柱不承尝荷糕•力伽m**•»£卑5“BM3a]nw153A%9««4IW如昱墻骨柱革曼荷SL迢小也+臼二测D；减臬施骨廷不甬吧忻仪A-H=4lln：!r:5、门窗洞口做法今一-叠严逊—血丄—4^=4/—1「£过梁■rIIR「附加廉龙t<1.5m■”X附加龙腎堵龙骨'-■■..Lj底梁扳门洞口做法大样图窗洞口做法大样图门、窗洞口尺寸按照建筑图纸尺寸预留，洞口标高严格按照标高控制线复核标咼位置，确保同一标咼窗洞位置统一。施工前应复核建筑与结构图纸，确保轴线、标高等各专业图纸尺寸统一，如发现建筑、结构图纸有矛盾，应立刻反馈至项目部，标高、轴线、洞口尺寸等应以建筑图为主，复核结构图中各墙体位置、洞口尺寸。外墙墙体龙骨规格为38*140*2598内墙龙骨及分户墙龙骨规格为38*89*2898（局部规格为38*140*2898）,—层分户墙顶梁板部位需增设防火分隔，二层、阁楼层窗洞W5窗洞匀.5m底梁板M鬣防％■新底部、顶梁板顶部需增设金属防火分隔。6、横撑与防火隔挡有些情况下，外墙墙骨柱间需添加横撑Insom-e匚horizontalblockingmayberequinbetweenexteriorwallstuds・横掉能使墙骨柱祇载时避免屈IH浚半sl.l-or^LnilnnTrift-nrlAti<"inJII尸丹zirii-1卜【日o,h-超过3米长的墙骨柱，盂要做橫掉.或类似掏件，作为防火隔断7、墙体构件钉连接要求连接构件名称最小钉长钉子最小数量或最大间距墙骨柱与墙体顶梁板和底梁板，采用斜向钉连接垂直钉连接60mm4枚80mm2枚开孔两侧双根墙骨柱，或在墙体交接或转角处的墙骨柱80m750mm（中心间距）双层顶梁板80m600mm（中心间距）墙体底梁板或地梁板与格栅或封头块（用于外墙）80m400mm（中心间距）内隔墙底梁板与框架或楼面板80m600mm（中心间距）非承重墙开孔顶部水平构件两端80m2枚过梁与墙骨柱80m每端2枚组合过梁90m2排,450mm距端部100-150毫米8、墙体校正措施及方法HS库底部与顶祁鈕連筑线与価面的乖鬲bottomolthewallsamaa±;thatap周定住木坟，确保不会畀却uEns^nttfi*bloci：ipfimh^f*Tt*n»dt...
