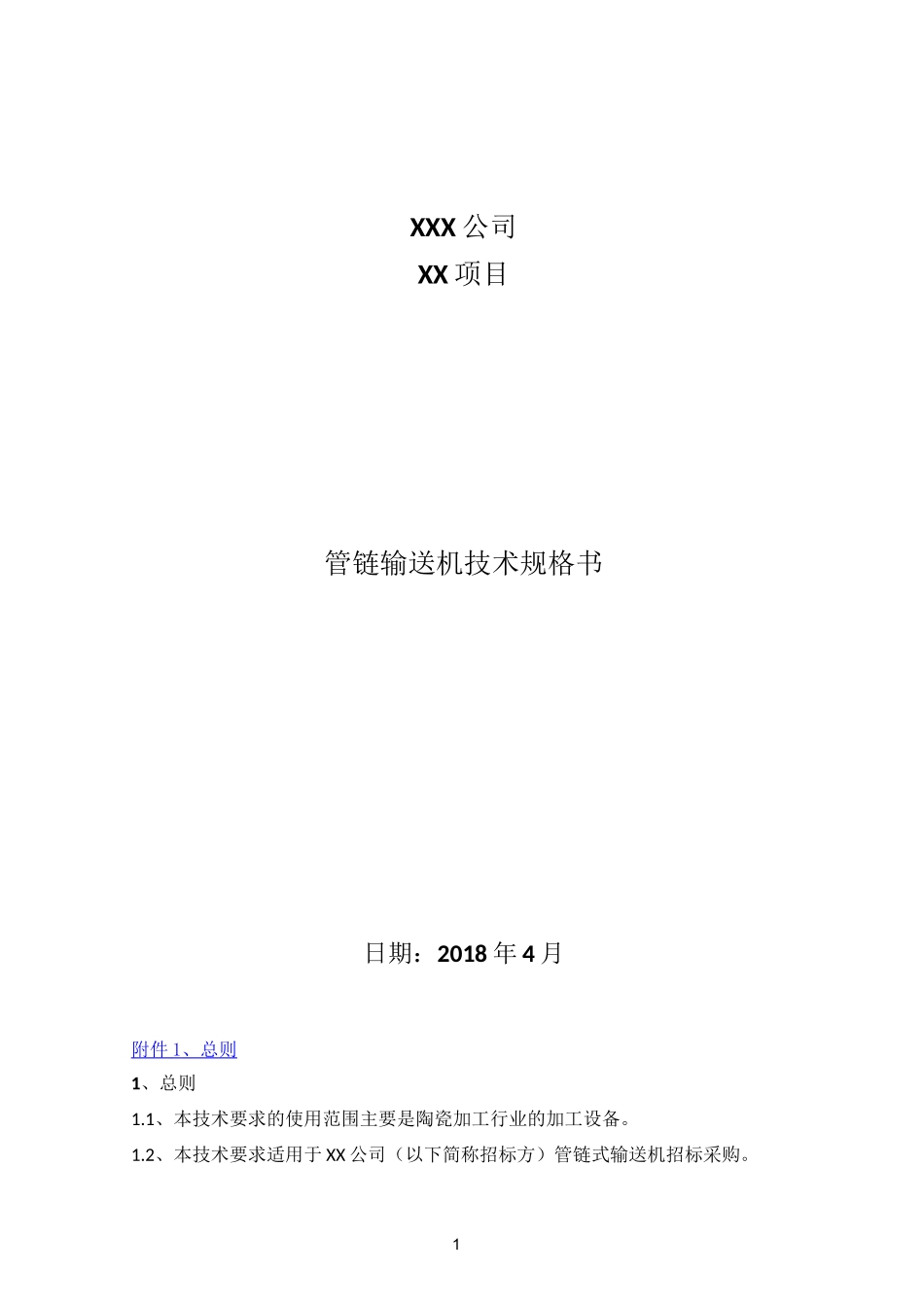

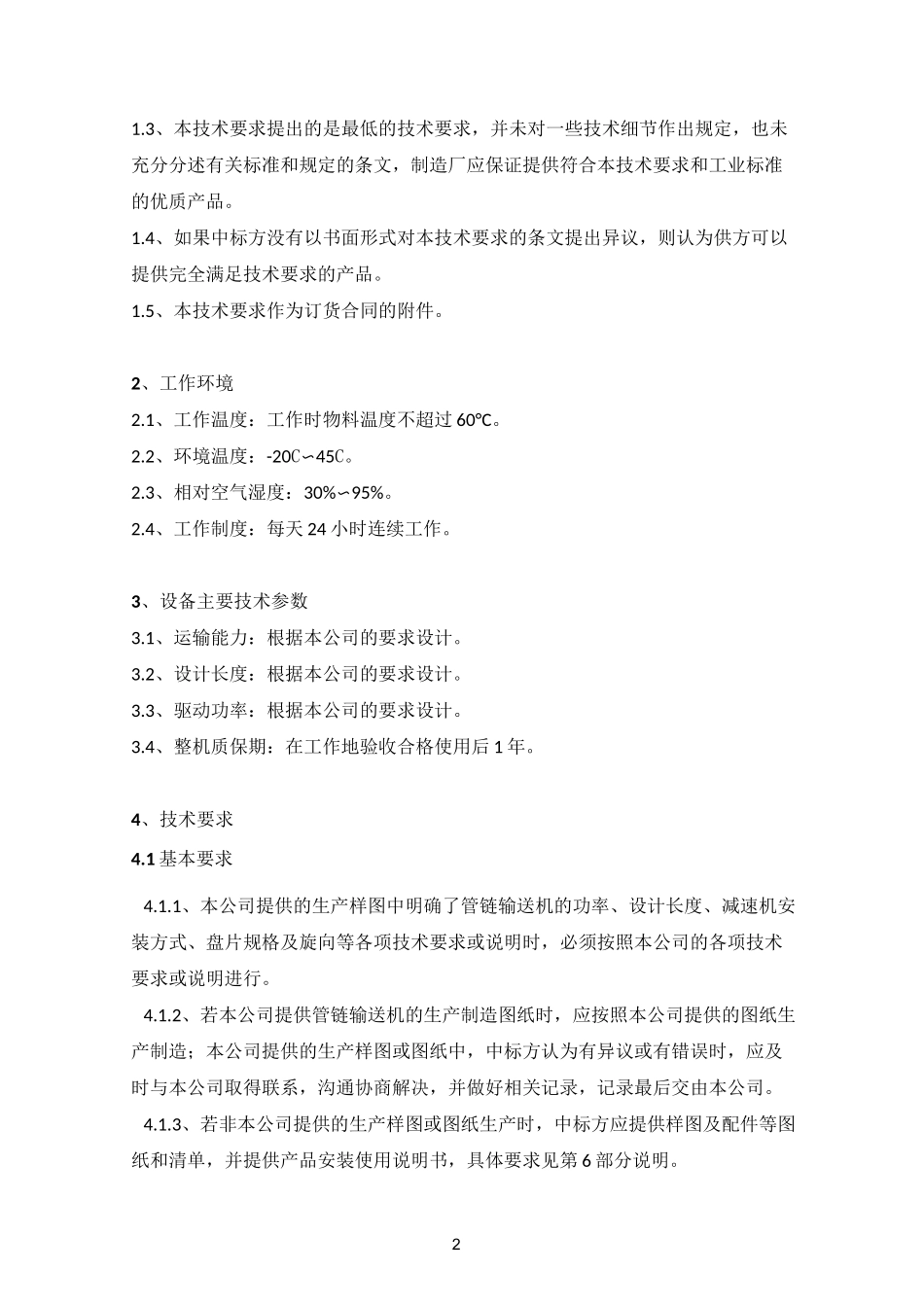

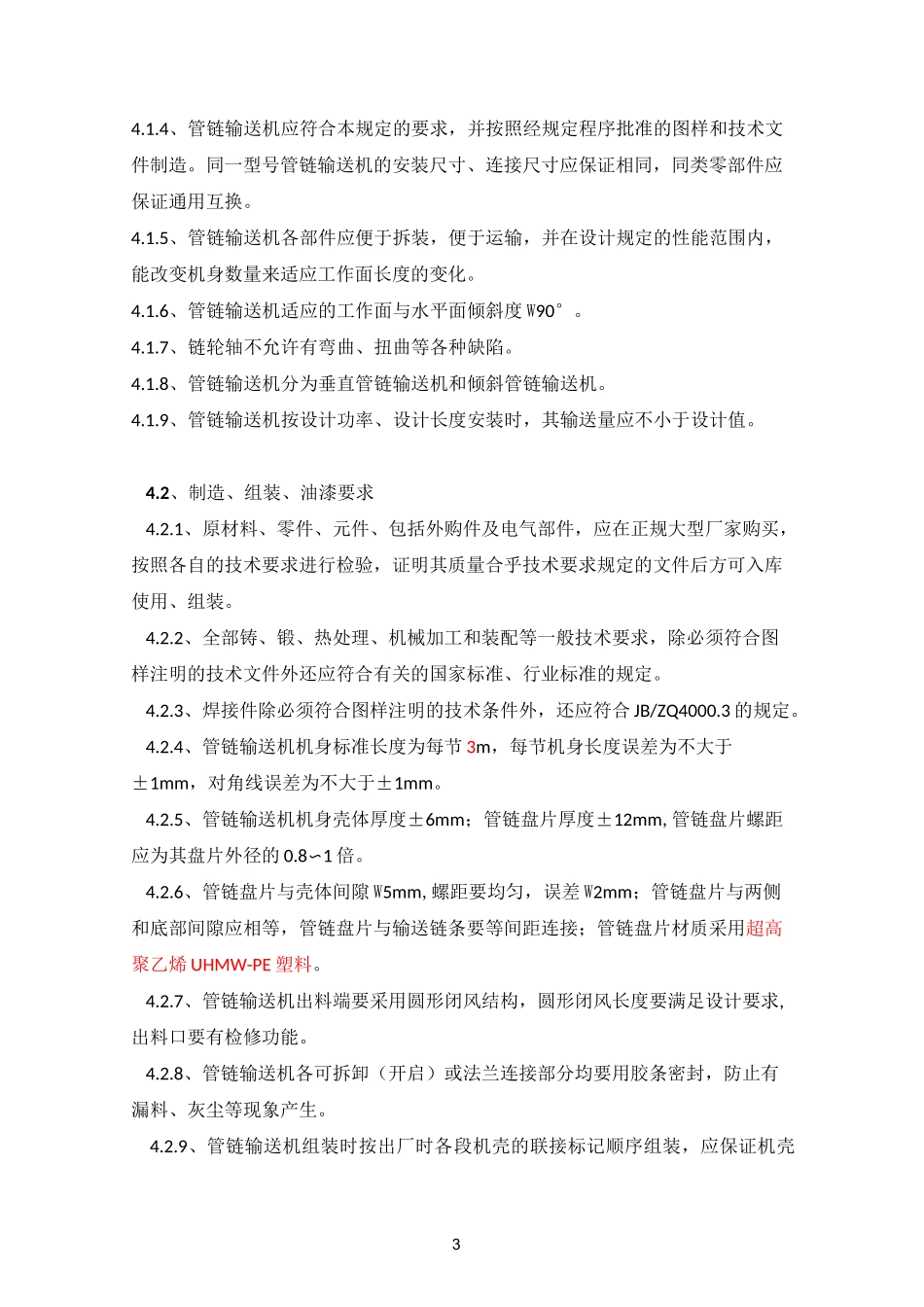

1XXX公司XX项目管链输送机技术规格书日期：2018年4月附件1、总则1、总则1.1、本技术要求的使用范围主要是陶瓷加工行业的加工设备。1.2、本技术要求适用于XX公司（以下简称招标方）管链式输送机招标采购。21.3、本技术要求提出的是最低的技术要求，并未对一些技术细节作出规定，也未充分分述有关标准和规定的条文，制造厂应保证提供符合本技术要求和工业标准的优质产品。1.4、如果中标方没有以书面形式对本技术要求的条文提出异议，则认为供方可以提供完全满足技术要求的产品。1.5、本技术要求作为订货合同的附件。2、工作环境2.1、工作温度：工作时物料温度不超过60°C。2.2、环境温度：-20C〜45C。2.3、相对空气湿度：30%〜95%。2.4、工作制度：每天24小时连续工作。3、设备主要技术参数3.1、运输能力：根据本公司的要求设计。3.2、设计长度：根据本公司的要求设计。3.3、驱动功率：根据本公司的要求设计。3.4、整机质保期：在工作地验收合格使用后1年。4、技术要求4.1基本要求4.1.1、本公司提供的生产样图中明确了管链输送机的功率、设计长度、减速机安装方式、盘片规格及旋向等各项技术要求或说明时，必须按照本公司的各项技术要求或说明进行。4.1.2、若本公司提供管链输送机的生产制造图纸时，应按照本公司提供的图纸生产制造；本公司提供的生产样图或图纸中，中标方认为有异议或有错误时，应及时与本公司取得联系，沟通协商解决，并做好相关记录，记录最后交由本公司。4.1.3、若非本公司提供的生产样图或图纸生产时，中标方应提供样图及配件等图纸和清单，并提供产品安装使用说明书，具体要求见第6部分说明。34.1.4、管链输送机应符合本规定的要求，并按照经规定程序批准的图样和技术文件制造。同一型号管链输送机的安装尺寸、连接尺寸应保证相同，同类零部件应保证通用互换。4.1.5、管链输送机各部件应便于拆装，便于运输，并在设计规定的性能范围内，能改变机身数量来适应工作面长度的变化。4.1.6、管链输送机适应的工作面与水平面倾斜度W90°。4.1.7、链轮轴不允许有弯曲、扭曲等各种缺陷。4.1.8、管链输送机分为垂直管链输送机和倾斜管链输送机。4.1.9、管链输送机按设计功率、设计长度安装时，其输送量应不小于设计值。4.2、制造、组装、油漆要求4.2.1、原材料、零件、元件、包括外购件及电气部件，应在正规大型厂家购买，按照各自的技术要求进行检验，证明其质量合乎技术要求规定的文件后方可入库使用、组装。4.2.2、全部铸、锻、热处理、机械加工和装配等一般技术要求，除必须符合图样注明的技术文件外还应符合有关的国家标准、行业标准的规定。4.2.3、焊接件除必须符合图样注明的技术条件外，还应符合JB/ZQ4000.3的规定。4.2.4、管链输送机机身标准长度为每节3m，每节机身长度误差为不大于±1mm，对角线误差为不大于±1mm。4.2.5、管链输送机机身壳体厚度±6mm；管链盘片厚度±12mm,管链盘片螺距应为其盘片外径的0.8〜1倍。4.2.6、管链盘片与壳体间隙W5mm,螺距要均匀，误差W2mm；管链盘片与两侧和底部间隙应相等，管链盘片与输送链条要等间距连接；管链盘片材质采用超高聚乙烯UHMW-PE塑料。4.2.7、管链输送机出料端要采用圆形闭风结构，圆形闭风长度要满足设计要求,出料口要有检修功能。4.2.8、管链输送机各可拆卸（开启）或法兰连接部分均要用胶条密封，防止有漏料、灰尘等现象产生。4.2.9、管链输送机组装时按出厂时各段机壳的联接标记顺序组装，应保证机壳4横向水平，特别要保证机壳内壁的平直度，管链输送机机机身和机身之间连接处的上下错口量和左右错口量均应不大于1mm。4.2.10、管链输送机各管链轴连接必须保持一条直线，不使管链轴下沉或变形，保证管链输送机运行的稳定性；悬挂轴承应安装在联接轴的中间，安装要牢固可靠；悬挂轴承若采用轴承制成时，要有加油孔且方便加油；也可采用尼龙套筒制成。4.2.11、机体总装后的直线度不应超出下表范围。管链输送机总长度（m）直线度允差（mm）<15±3>15〜25±54.2.12、驱动装置的安装以本公司提供生产样图为准，大小链轮应对中固定。4.2.13、管链输送机在按设计工况运转时，应符合以下要求：1）整机运转应平稳，不能...
