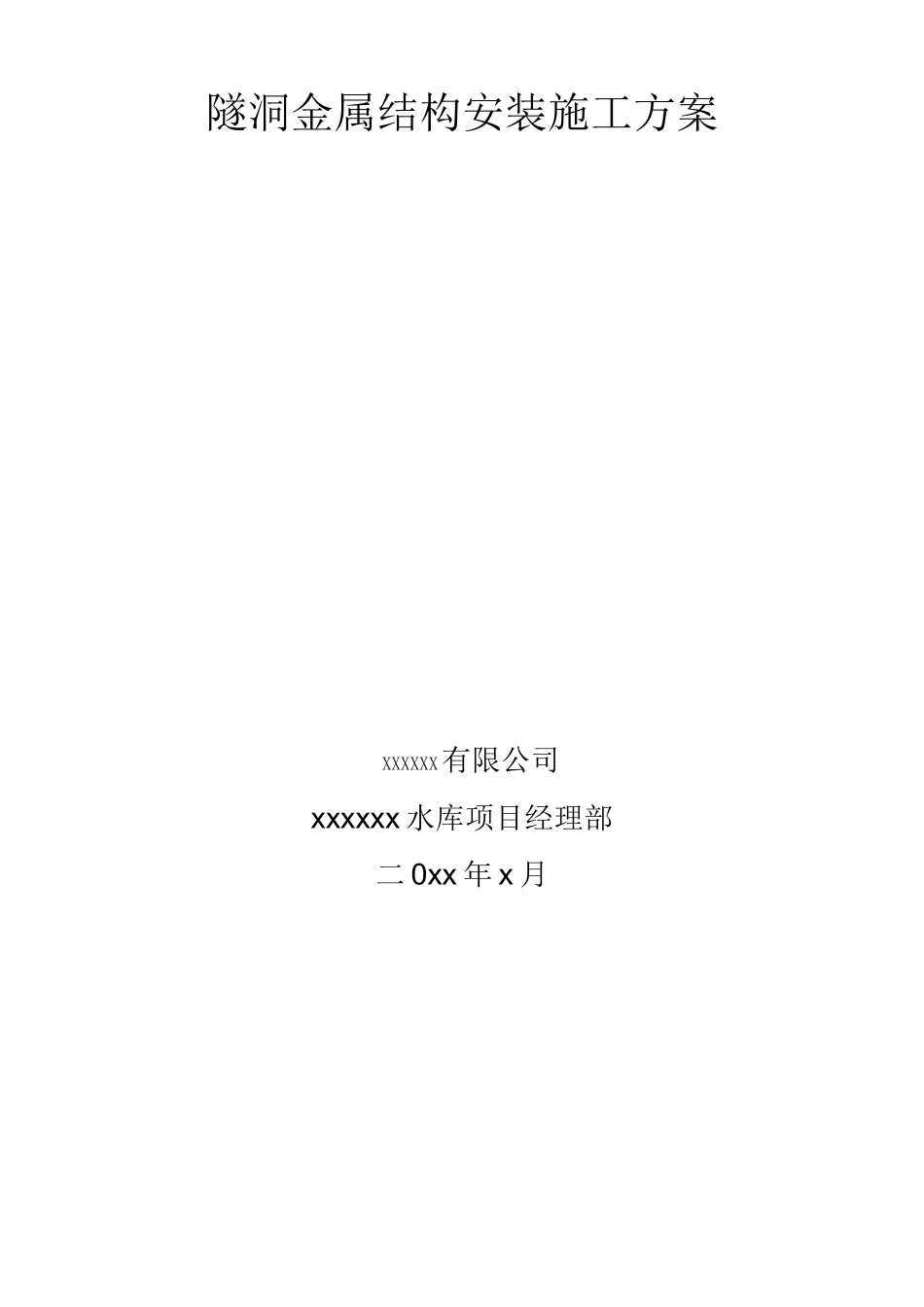

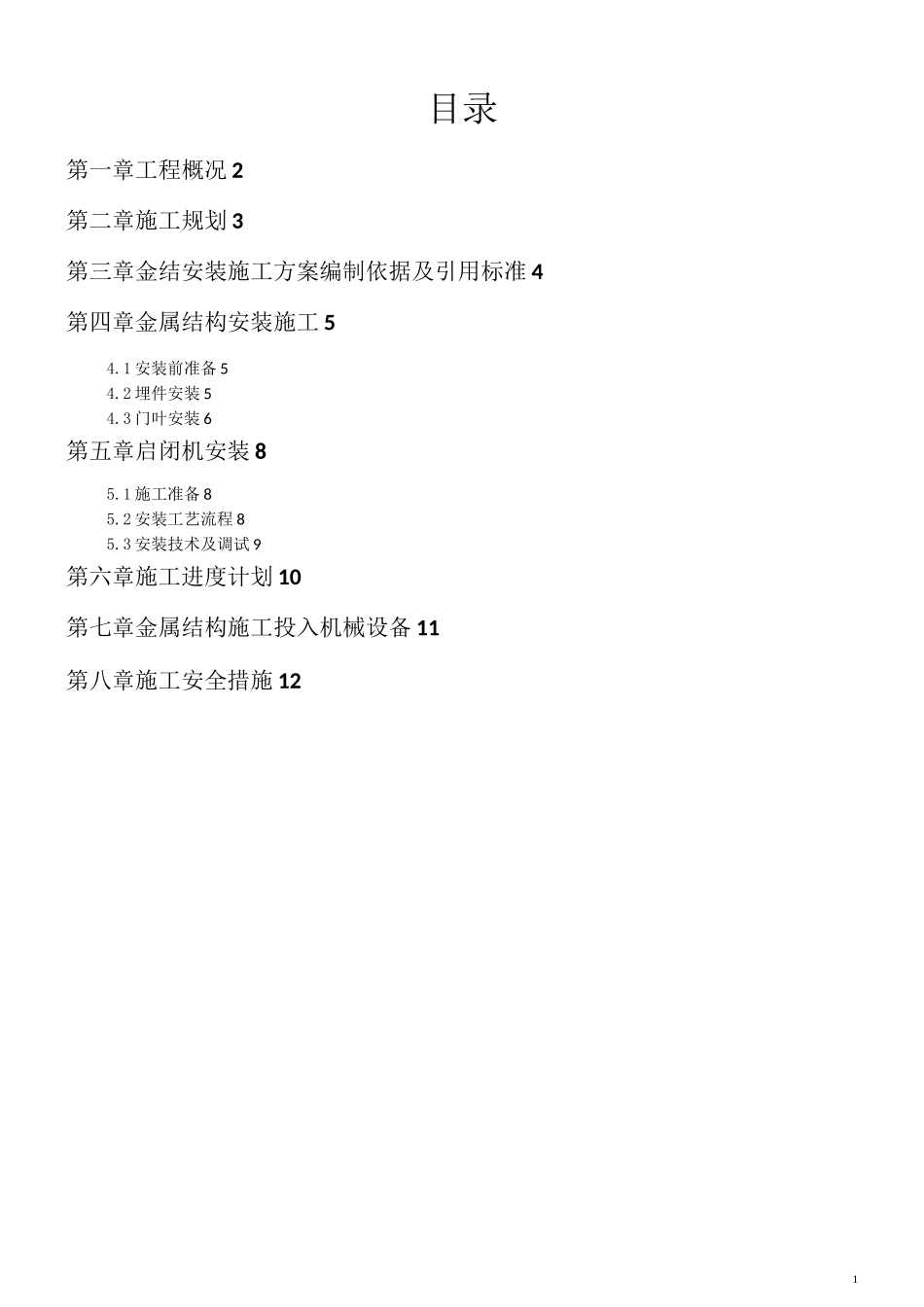

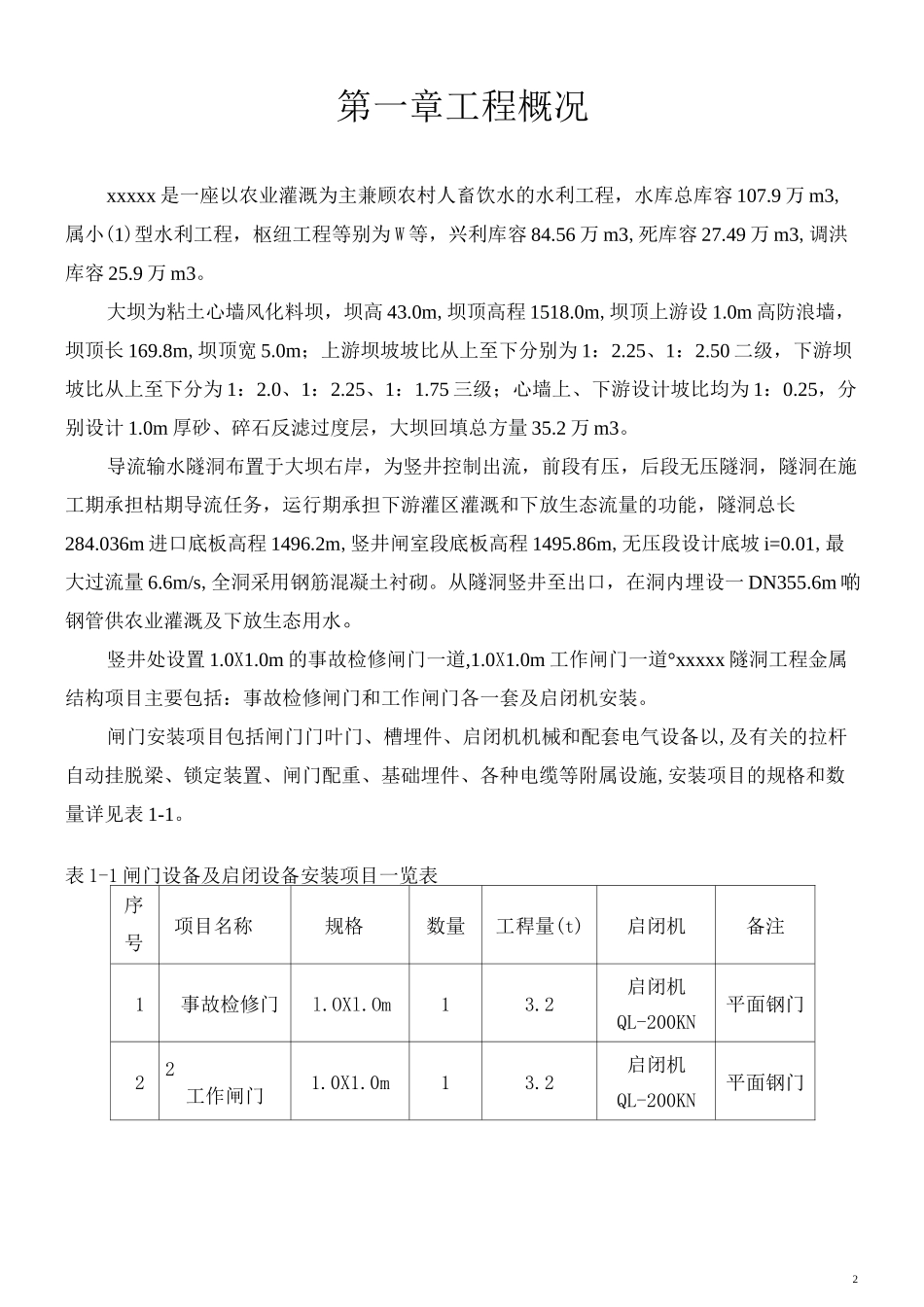

隧洞金属结构安装施工方案XXXXXX有限公司xxxxxx水库项目经理部二0xx年x月1目录第一章工程概况2第二章施工规划3第三章金结安装施工方案编制依据及引用标准4第四章金属结构安装施工54.1安装前准备54.2埋件安装54.3门叶安装6第五章启闭机安装85.1施工准备85.2安装工艺流程85.3安装技术及调试9第六章施工进度计划10第七章金属结构施工投入机械设备11第八章施工安全措施122第一章工程概况xxxxx是一座以农业灌溉为主兼顾农村人畜饮水的水利工程，水库总库容107.9万m3,属小(1)型水利工程，枢纽工程等别为W等，兴利库容84.56万m3,死库容27.49万m3,调洪库容25.9万m3。大坝为粘土心墙风化料坝，坝高43.0m,坝顶高程1518.0m,坝顶上游设1.0m高防浪墙，坝顶长169.8m,坝顶宽5.0m；上游坝坡坡比从上至下分别为1：2.25、1：2.50二级，下游坝坡比从上至下分为1：2.0、1：2.25、1：1.75三级；心墙上、下游设计坡比均为1：0.25，分别设计1.0m厚砂、碎石反滤过度层，大坝回填总方量35.2万m3。导流输水隧洞布置于大坝右岸，为竖井控制出流，前段有压，后段无压隧洞，隧洞在施工期承担枯期导流任务，运行期承担下游灌区灌溉和下放生态流量的功能，隧洞总长284.036m进口底板高程1496.2m,竖井闸室段底板高程1495.86m,无压段设计底坡i=0.01,最大过流量6.6m/s,全洞采用钢筋混凝土衬砌。从隧洞竖井至出口，在洞内埋设一DN355.6m啲钢管供农业灌溉及下放生态用水。竖井处设置1.0X1.0m的事故检修闸门一道,1.0X1.0m工作闸门一道°xxxxx隧洞工程金属结构项目主要包括：事故检修闸门和工作闸门各一套及启闭机安装。闸门安装项目包括闸门门叶门、槽埋件、启闭机机械和配套电气设备以,及有关的拉杆自动挂脱梁、锁定装置、闸门配重、基础埋件、各种电缆等附属设施,安装项目的规格和数量详见表1-1。表1-1闸门设备及启闭设备安装项目一览表序号项目名称规格数量工稈量(t)启闭机备注1事故检修门l.OXl.Om13.2启闭机QL-200KN平面钢门22工作闸门1.0X1.0m13.2启闭机QL-200KN平面钢门3第二章施工规划2017年雨季结束，xxxxx大坝坝体填筑施工即将全面展开，而xxxxx在坝体填筑期为隧洞导流。为了能尽快的全面展开坝体填筑施工，完成业主2018年5月20日大坝封顶的目标，闸门安装是目前大坝填筑施工全面展开的瓶颈，即：必须尽快完工作闸门、检修闸门水下部分金属结构安装及二期混凝土浇筑工作，使隧洞导流方案施工后具备永久过水条件，并不再改变导流方式直至坝体施工结束，后期进行上部金属结构及启闭机安装。依据xxxxx目前的现场实际情况，隧洞金属结构安装成了后续施工的必要条件，我部计划尽快完成该部位金属结构安装及二混凝土浇筑，以实现隧洞导流，确保大坝填筑施工全面展开。考虑xxxxx大坝填筑施工工期紧，事故检修门，工作闸门剩余上部构件及设备安装根据大坝坝体填筑施工进度，在后期组织安装施工，确保不占用施工关键时间，不影响坝体填筑施工。4第三章金结安装施工方案编制依据及引用标准《设计施工图纸、金属结构施工图》水库闸门及启闭机设计、制造和安装遵循的主要规程、规范有：《水利水电工程钢闸门设计规范》(DL/T5013)(SL74)《水利水电工程启闭机设计规范》(DL/5167)《水利水电工程钢闸门制造安装及验收规范》(DI/T5018-2004)《水利水电工程制造安装及验收规范》(DL/T5019)5第四章金属结构安装施工4.1安装前准备（1）场地准备：为了金属结构构件及设备吊装运输方便，施工道路应当平整畅通，安装现场旁设置堆放平台，方便构件堆放、检查及校正或闸门门叶的拼装。（2）埋件检查：按发货清单及图纸清点数量，再检查各构件几何尺寸，外观是否变形及加工焊接质量符合要求与否，如有质量问题应及时修复，使其达到安装要求。对可能影响闸门启闭的障碍物进行全面清除。（3）控制点设置：闸门安装的控制点应与土建施工放线为基准推出闸门安装控制点，即闸门安装的基准点，闸门安装控制点应准确可靠。（控制点为：高程、里程、孔口中线、门槽中线、起吊中心线等）（4）预埋插筋：埋件安装前要检查闸槽内一、二期混凝土结合部预埋钢筋牢固、长度、密度符合设计要求。（5）闸槽内一期混凝土表面作凿毛处理并冲洗干净。4.2埋件安...
