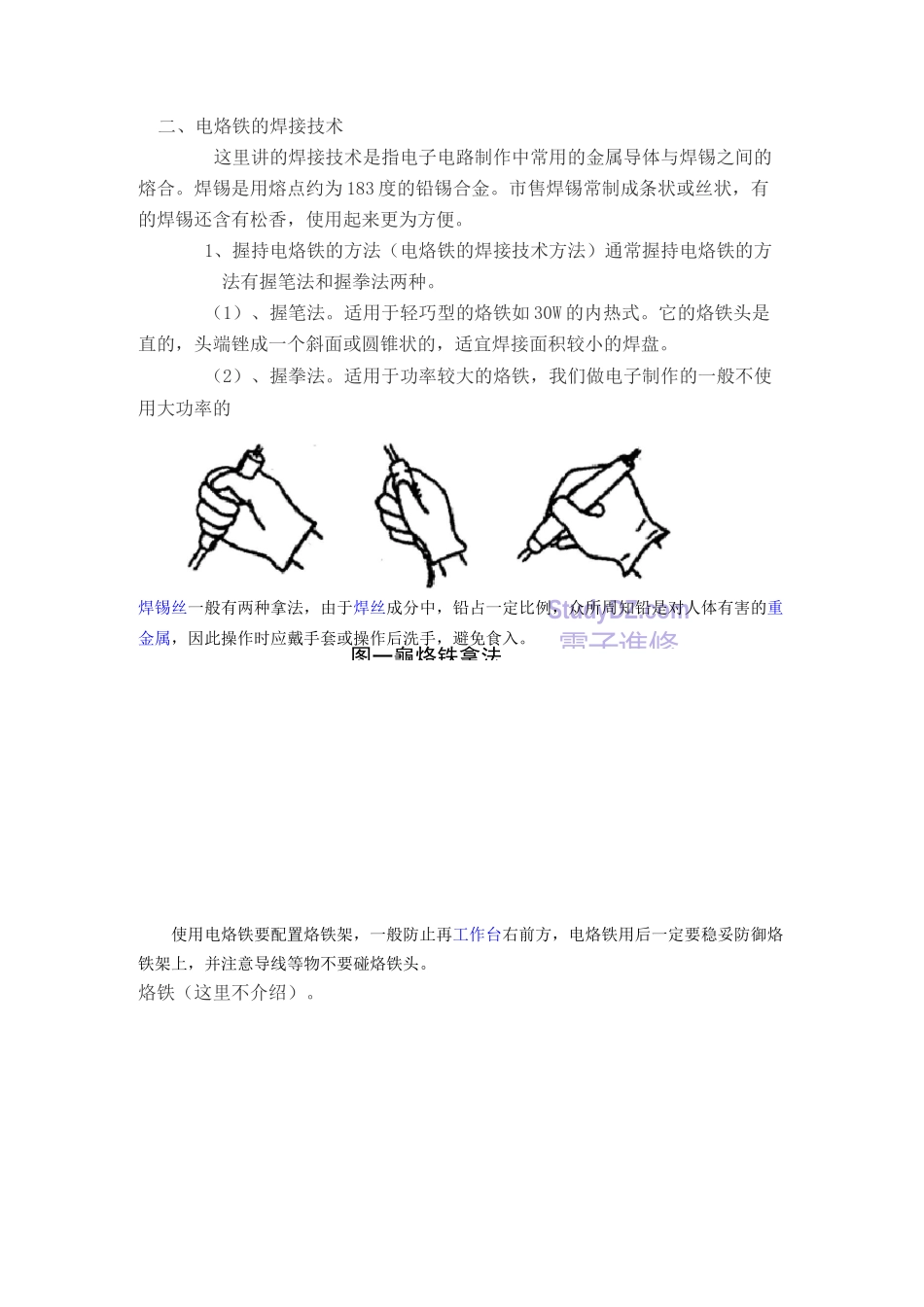

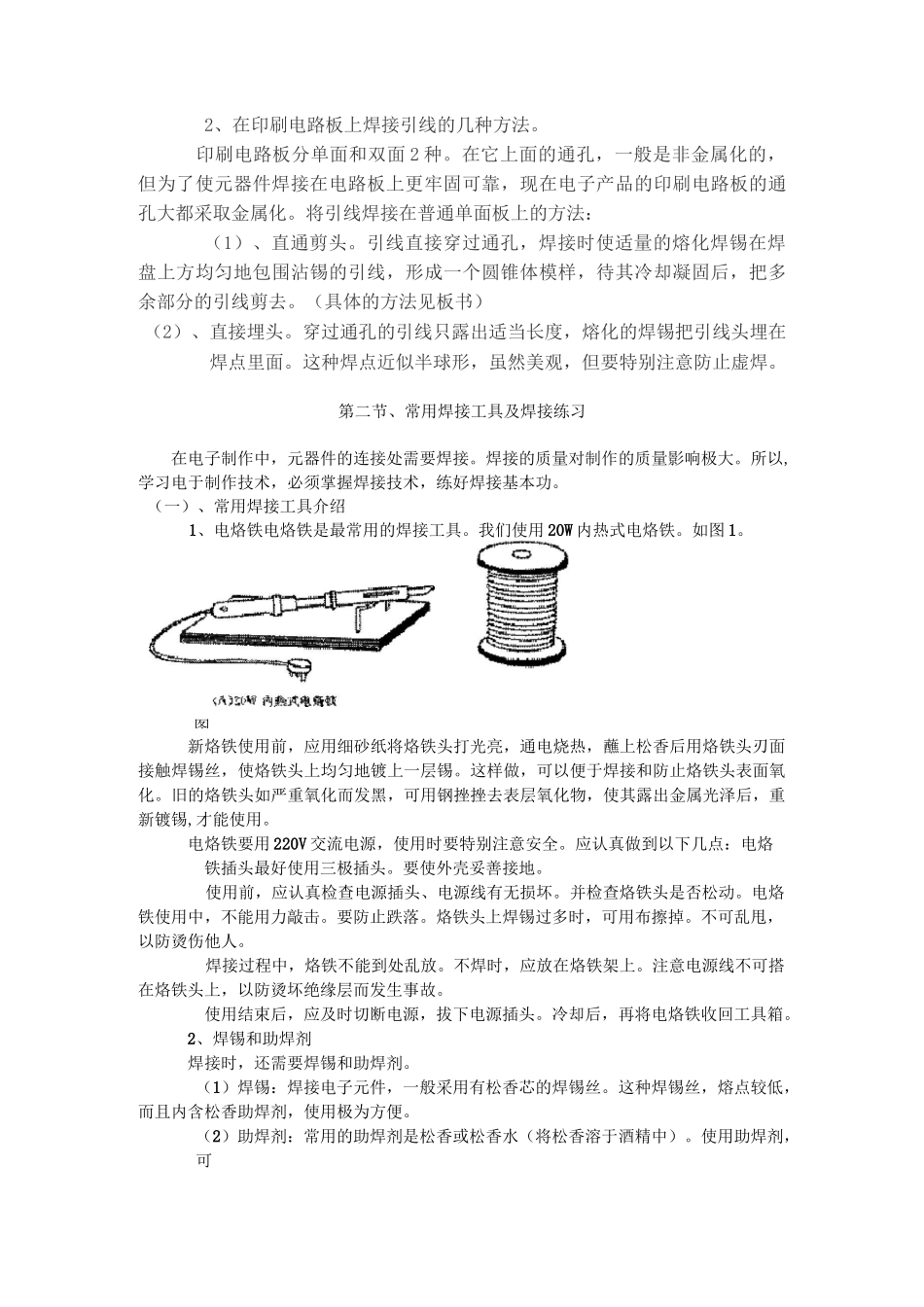

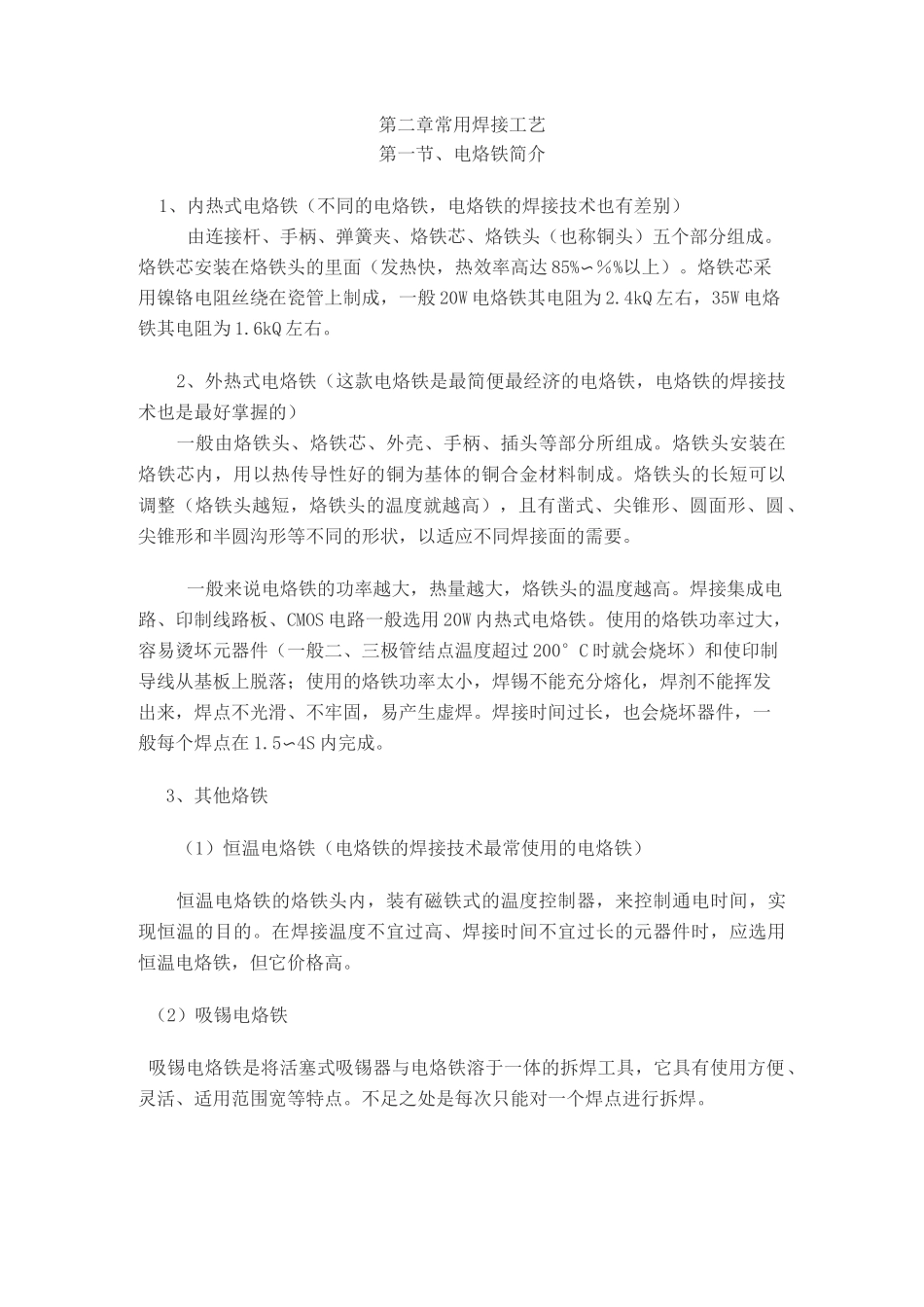

第二章常用焊接工艺第一节、电烙铁简介1、内热式电烙铁（不同的电烙铁，电烙铁的焊接技术也有差别）由连接杆、手柄、弹簧夹、烙铁芯、烙铁头（也称铜头）五个部分组成。烙铁芯安装在烙铁头的里面（发热快，热效率高达85%〜％%以上）。烙铁芯采用镍铬电阻丝绕在瓷管上制成，一般20W电烙铁其电阻为2.4kQ左右，35W电烙铁其电阻为1.6kQ左右。2、外热式电烙铁（这款电烙铁是最简便最经济的电烙铁，电烙铁的焊接技术也是最好掌握的）一般由烙铁头、烙铁芯、外壳、手柄、插头等部分所组成。烙铁头安装在烙铁芯内，用以热传导性好的铜为基体的铜合金材料制成。烙铁头的长短可以调整（烙铁头越短，烙铁头的温度就越高），且有凿式、尖锥形、圆面形、圆、尖锥形和半圆沟形等不同的形状，以适应不同焊接面的需要。一般来说电烙铁的功率越大，热量越大，烙铁头的温度越高。焊接集成电路、印制线路板、CMOS电路一般选用20W内热式电烙铁。使用的烙铁功率过大，容易烫坏元器件（一般二、三极管结点温度超过200°C时就会烧坏）和使印制导线从基板上脱落；使用的烙铁功率太小，焊锡不能充分熔化，焊剂不能挥发出来，焊点不光滑、不牢固，易产生虚焊。焊接时间过长，也会烧坏器件，一般每个焊点在1.5〜4S内完成。3、其他烙铁（1）恒温电烙铁（电烙铁的焊接技术最常使用的电烙铁）恒温电烙铁的烙铁头内，装有磁铁式的温度控制器，来控制通电时间，实现恒温的目的。在焊接温度不宜过高、焊接时间不宜过长的元器件时，应选用恒温电烙铁，但它价格高。（2）吸锡电烙铁吸锡电烙铁是将活塞式吸锡器与电烙铁溶于一体的拆焊工具，它具有使用方便、灵活、适用范围宽等特点。不足之处是每次只能对一个焊点进行拆焊。图一龜烙铁拿法StudyDZ.com電子進修二、电烙铁的焊接技术这里讲的焊接技术是指电子电路制作中常用的金属导体与焊锡之间的熔合。焊锡是用熔点约为183度的铅锡合金。市售焊锡常制成条状或丝状，有的焊锡还含有松香，使用起来更为方便。1、握持电烙铁的方法（电烙铁的焊接技术方法）通常握持电烙铁的方法有握笔法和握拳法两种。（1）、握笔法。适用于轻巧型的烙铁如30W的内热式。它的烙铁头是直的，头端锉成一个斜面或圆锥状的，适宜焊接面积较小的焊盘。（2）、握拳法。适用于功率较大的烙铁，我们做电子制作的一般不使用大功率的焊锡丝一般有两种拿法，由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。使用电烙铁要配置烙铁架，一般防止再工作台右前方，电烙铁用后一定要稳妥防御烙铁架上，并注意导线等物不要碰烙铁头。烙铁（这里不介绍）。2、在印刷电路板上焊接引线的几种方法。印刷电路板分单面和双面2种。在它上面的通孔，一般是非金属化的，但为了使元器件焊接在电路板上更牢固可靠，现在电子产品的印刷电路板的通孔大都采取金属化。将引线焊接在普通单面板上的方法：（1）、直通剪头。引线直接穿过通孔，焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分的引线剪去。（具体的方法见板书）（2）、直接埋头。穿过通孔的引线只露出适当长度，熔化的焊锡把引线头埋在焊点里面。这种焊点近似半球形，虽然美观，但要特别注意防止虚焊。第二节、常用焊接工具及焊接练习在电子制作中，元器件的连接处需要焊接。焊接的质量对制作的质量影响极大。所以,学习电于制作技术，必须掌握焊接技术，练好焊接基本功。（一）、常用焊接工具介绍1、电烙铁电烙铁是最常用的焊接工具。我们使用20W内热式电烙铁。如图1。新烙铁使用前，应用细砂纸将烙铁头打光亮，通电烧热，蘸上松香后用烙铁头刃面接触焊锡丝，使烙铁头上均匀地镀上一层锡。这样做，可以便于焊接和防止烙铁头表面氧化。旧的烙铁头如严重氧化而发黑，可用钢挫挫去表层氧化物，使其露出金属光泽后，重新镀锡,才能使用。电烙铁要用220V交流电源，使用时要特别注意安全。应认真做到以下几点：电烙铁插头最好使用三极插头。要使外壳妥善接地。使用前，应认真检查电源插头、电源线有无损坏。并检查烙铁头是否松动。电烙铁使用中，不能...
