机房微模块系统集成技术方案VIP专享VIP免费

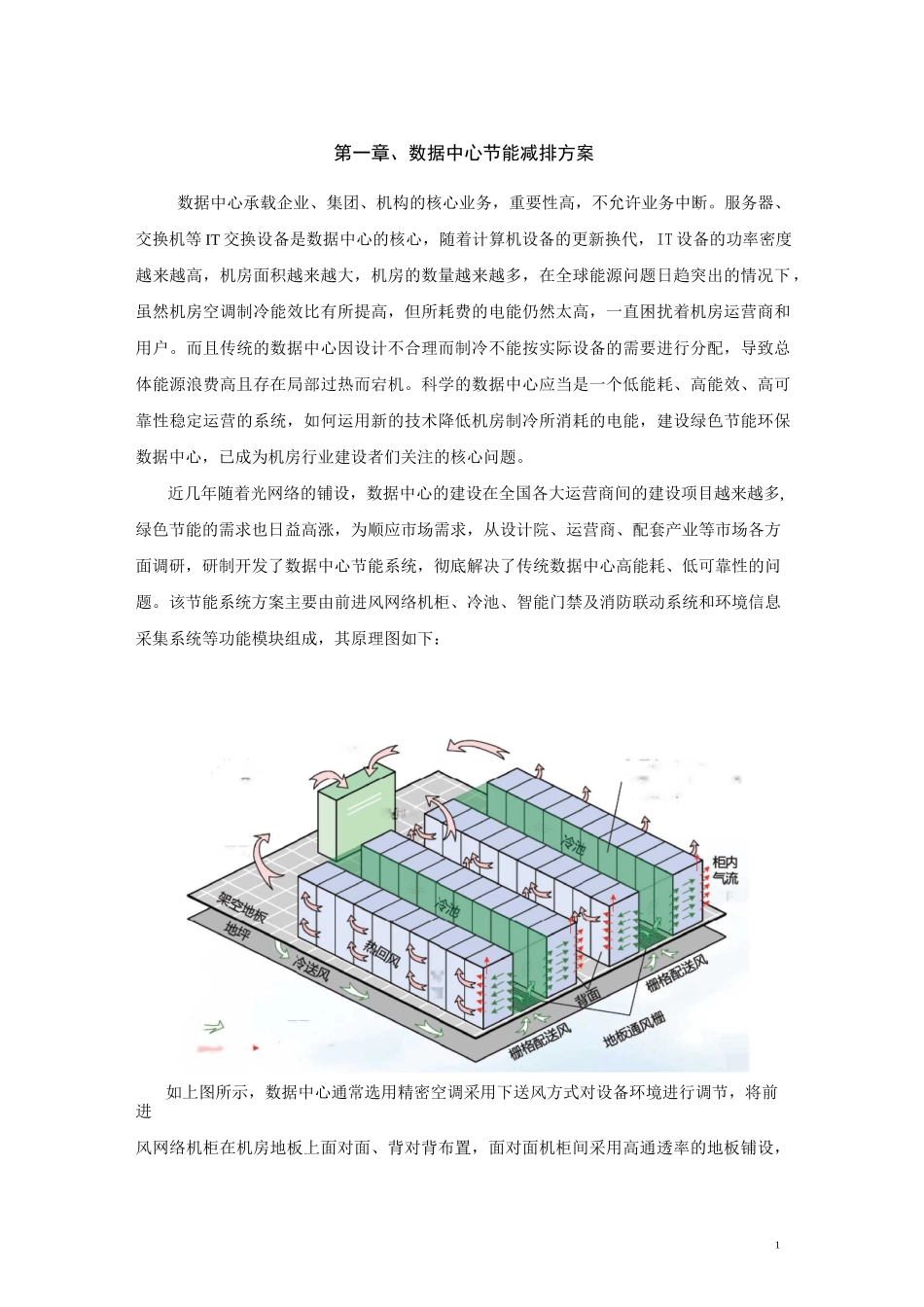

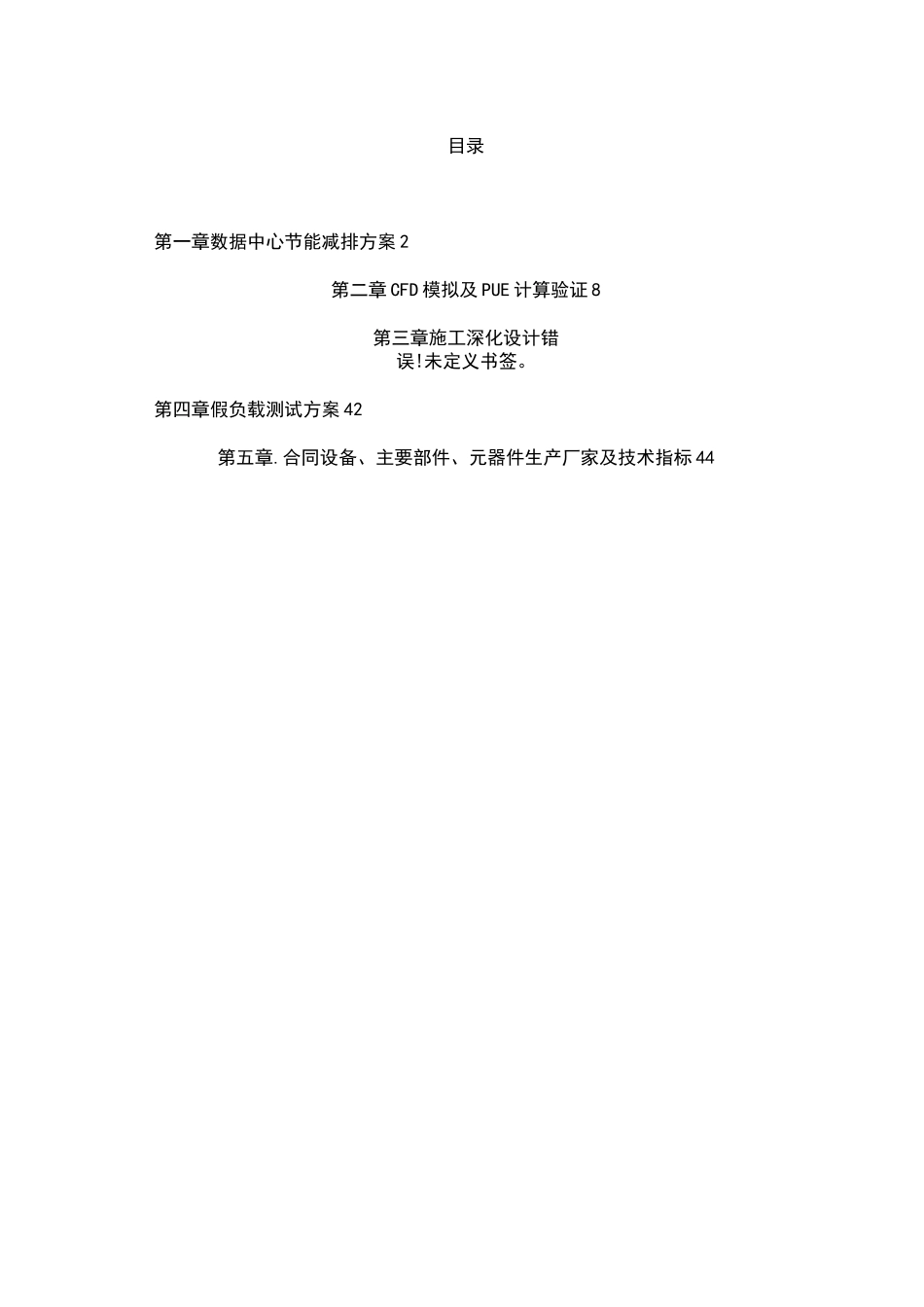

目录第一章数据中心节能减排方案2第二章CFD模拟及PUE计算验证8第三章施工深化设计错误!未定义书签。第四章假负载测试方案42第五章.合同设备、主要部件、元器件生产厂家及技术指标441热可背面下送血鳩专用空调热回采用透光隔热材料f与两列机柜前门共同构鯛闭空间热回上—►冷冈及流向上》一热図及流向方第一章、数据中心节能减排方案数据中心承载企业、集团、机构的核心业务，重要性高，不允许业务中断。服务器、交换机等IT交换设备是数据中心的核心，随着计算机设备的更新换代，IT设备的功率密度越来越高，机房面积越来越大，机房的数量越来越多，在全球能源问题日趋突出的情况下，虽然机房空调制冷能效比有所提高，但所耗费的电能仍然太高，一直困扰着机房运营商和用户。而且传统的数据中心因设计不合理而制冷不能按实际设备的需要进行分配，导致总体能源浪费高且存在局部过热而宕机。科学的数据中心应当是一个低能耗、高能效、高可靠性稳定运营的系统，如何运用新的技术降低机房制冷所消耗的电能，建设绿色节能环保数据中心，已成为机房行业建设者们关注的核心问题。近几年随着光网络的铺设，数据中心的建设在全国各大运营商间的建设项目越来越多,绿色节能的需求也日益高涨，为顺应市场需求，从设计院、运营商、配套产业等市场各方面调研，研制开发了数据中心节能系统，彻底解决了传统数据中心高能耗、低可靠性的问题。该节能系统方案主要由前进风网络机柜、冷池、智能门禁及消防联动系统和环境信息采集系统等功能模块组成，其原理图如下：如上图所示，数据中心通常选用精密空调采用下送风方式对设备环境进行调节，将前进风网络机柜在机房地板上面对面、背对背布置，面对面机柜间采用高通透率的地板铺设，2将前进风网络机3面对面机柜通道密封，使机房内形成冷热隔离的风道（冷池），冷空气流经设备后形成的热空气，排放到两排机柜背面中的“热通道”中，从而主动强化冷源效果，最大化的提高冷源使用效率，通道两侧采用智能门禁系统管理，使之无授权人员干涉的情况下，处于密闭状态,从而有效杜绝机房局部过热及冷源浪费问题，同时在通道内设置温度、湿度等各类环境信息传感器和智能采集器，可将通道内环境信息进行采集并设定告警门限，同时将信息上传到后台监控中心，当通道温度高于门限值时，通过监控中心与智能空调的联动，加大空调对通道的送风量和降低风温，由此来实现对设备使用环境进行精确控制并减少空调能耗。各功能模块的详细技术内容如下：一、前进风网络机柜前进风网络机柜核心内容是柜体、配电单元及监测装置三部分。机柜柜体主要由框架、前后门、托板、托条、假面板等组成，通过对这些部件的合理设计，来实现机柜散热、安全、布局、承重、布线、安装维护等方面的功能；配电单元（PDU）,主要实现机柜设备电源的引入、分配、保护、分合、接插（插座）；监测装置，其功能主要是实现设备电流、电压、电量等各种参数的监测和上传。1、机柜网络机柜结构示意图机柜尺寸(mm)：高*宽*深=2000/2200/2600*600*900/1000/1100/12004机柜容量:机柜咼度(mm)200022002600200022002600安装净空间(U)404554394352备注设备间隔安装，1U=44.45mm设备密集安装，1U=46.45mm机柜配件:2、PDU假面板(1U/2U/托板(常规型/加强型)抽拉式托KVM控制平台托理线架5各种不同规格和功能的PDU配电单元（PDU）按接入的电源不同可分为交流配电单元和高压直流配电单元，其具体配置模式见下表：电源模式输入电压输入控制输出控制插座防雷模块备注交流220V（三线）最大32A最大16A国标扁三脚插座C级（可选）1.可A、B交流空开交流空开或C13/C19插座双路引入直流咼压240V最大32A最大16A国标扁三脚插座C级（可选）2•输出空直流空开直流空开或C3/C19插座开可选配3、监测装置监测装置主要是对网络机柜中安装设备电流、电压、电量等各种参数的监测和上传，可独立工作或是与列电源分配柜相应装置协调配合工作。交流/直流均可A、B双路独立电流、电压参数显示，具有输入过载和断电告警，告警信号通过RS485口上传，告警门限可设置。仪表采用数显模式，可选声光告警，具有手动关闭告警音的功能。按结构可分为19英寸机框式...
