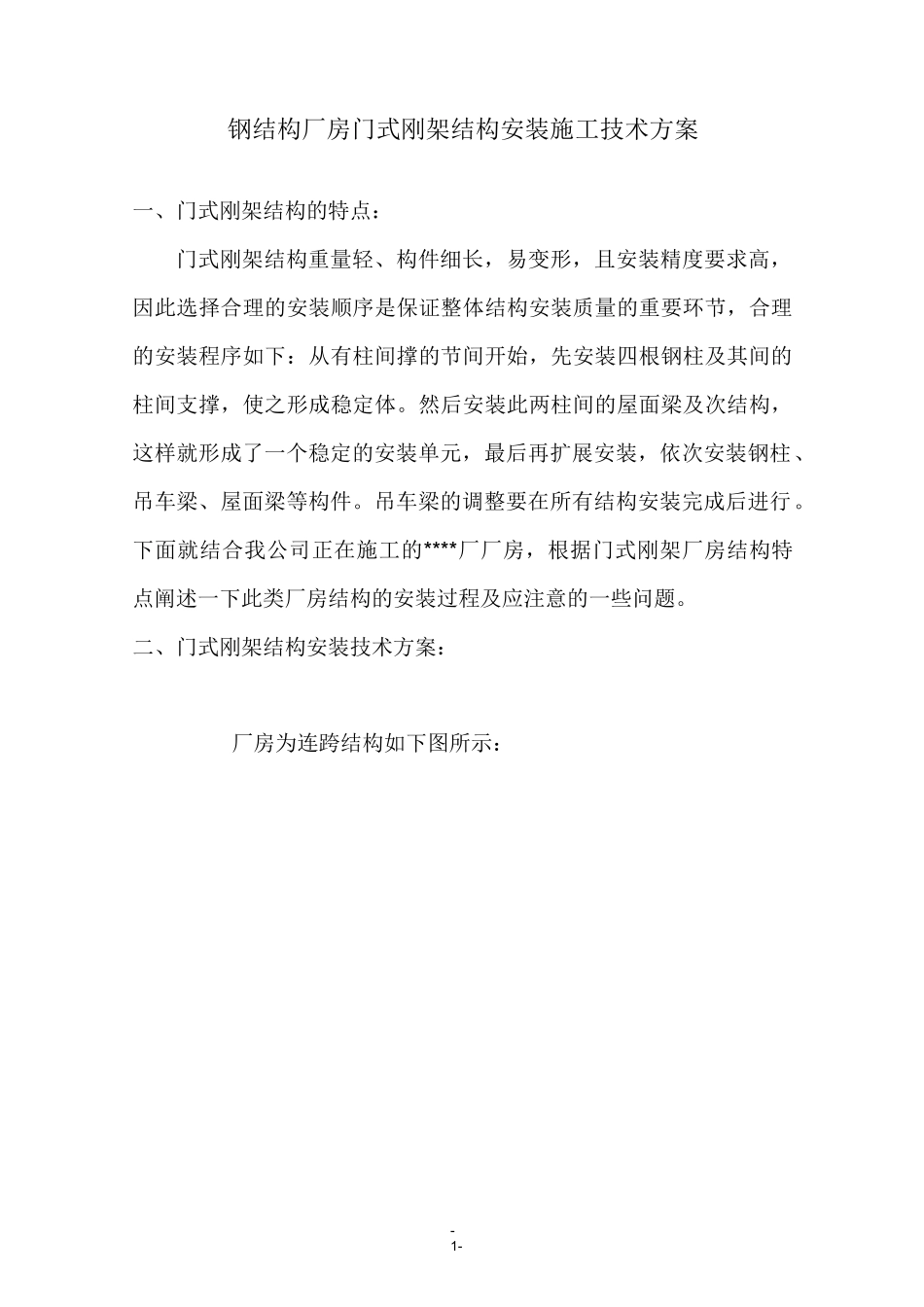

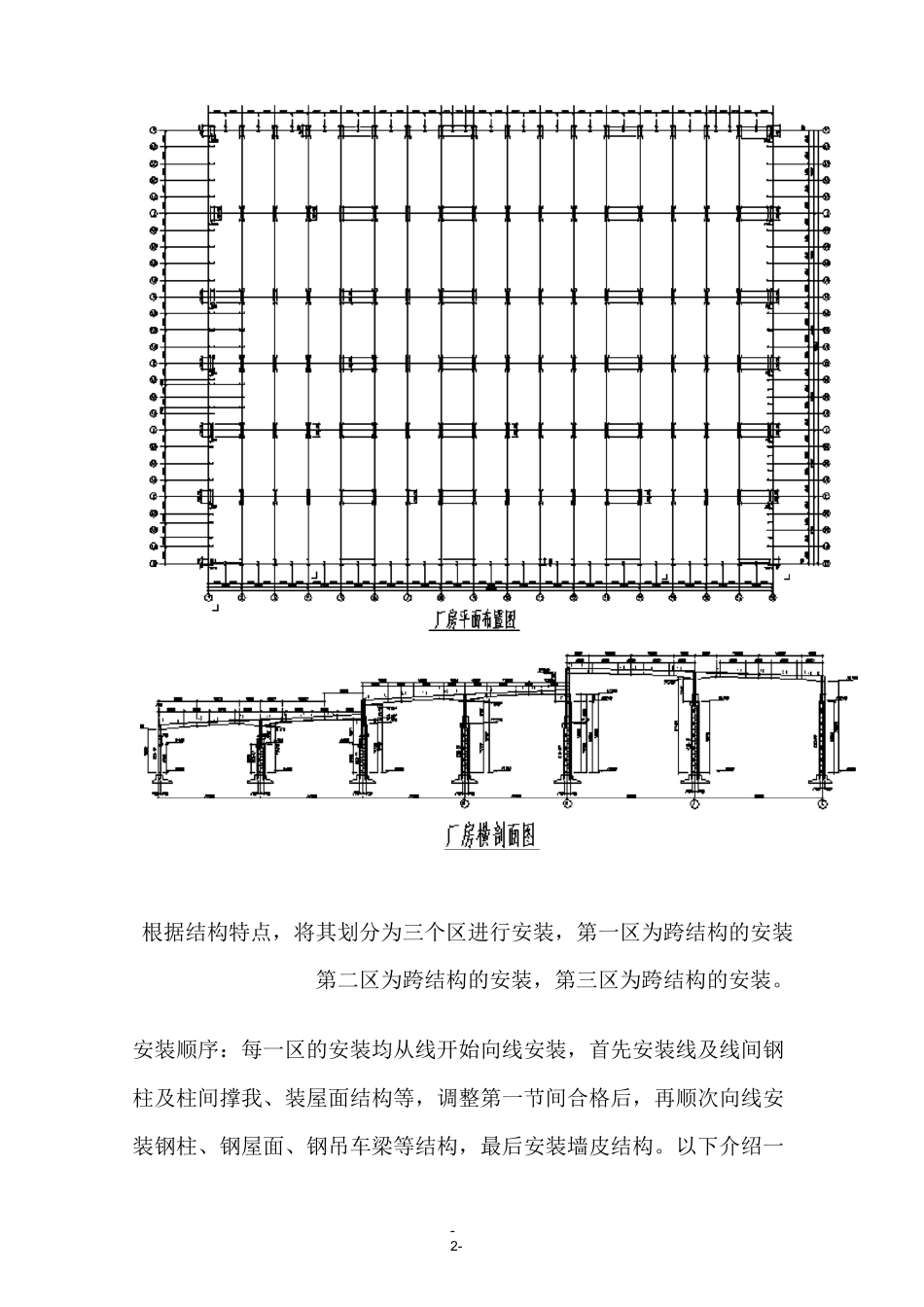

-1-钢结构厂房门式刚架结构安装施工技术方案一、门式刚架结构的特点：门式刚架结构重量轻、构件细长，易变形，且安装精度要求高，因此选择合理的安装顺序是保证整体结构安装质量的重要环节，合理的安装程序如下：从有柱间撑的节间开始，先安装四根钢柱及其间的柱间支撑，使之形成稳定体。然后安装此两柱间的屋面梁及次结构，这样就形成了一个稳定的安装单元，最后再扩展安装，依次安装钢柱、吊车梁、屋面梁等构件。吊车梁的调整要在所有结构安装完成后进行。下面就结合我公司正在施工的****厂厂房，根据门式刚架厂房结构特点阐述一下此类厂房结构的安装过程及应注意的一些问题。二、门式刚架结构安装技术方案：厂房为连跨结构如下图所示：-2-根据结构特点，将其划分为三个区进行安装，第一区为跨结构的安装第二区为跨结构的安装，第三区为跨结构的安装。安装顺序：每一区的安装均从线开始向线安装，首先安装线及线间钢柱及柱间撑我、装屋面结构等，调整第一节间合格后，再顺次向线安装钢柱、钢屋面、钢吊车梁等结构，最后安装墙皮结构。以下介绍一-3-下安装方法。、安装前的准备工作构件检验：构件进场后必须认真按照图纸要求对构件的编号、外形尺寸、连接螺孔位置及直径等进行全面复核，符合设计图纸和规范要求后方可进入安装作业。按照安装图纸的要求认真核查构件的数量，并对构件在安装位置就近放置，以便于吊装。基础复测及放线钢结构安装前根据土建专业工序交接单及施工图纸对基础的定位轴线、柱基础标高、杯口几何尺寸等项目进行复测与放线，确定安装基准，做好测量记录。基础复测应符合如下要求：序号项目允许偏差支承面标咼水平度建筑物定位轴线且不大于钢柱安装-4-钢柱的安装应先从有柱间支撑的柱子开始安装，先安装两个钢柱及柱间撑，使其形成体系，然后再安装其间的吊车梁及屋面梁。吊装前的准备工作：确定安装基准，在基础上做出柱子安装十字中心线，以便于柱子对位检查。在柱身上做好安装标记，主要包括十字中心线、垂直度检测线、标高检测线等。垂直度检测线应标记两个相互垂直的柱面，标高检测线应以牛腿上表面为基准，在柱身上的位置标记测量点，便于安装时进行复测。基础垫板安装根据基础复测及柱外形检测记录，确定基础垫板的厚度及垫板上表面标高。使得基础标高垫板厚度柱底至牛腿上表面高度牛腿上表面标高，确保安装后牛腿上表面标高，以保证吊车梁的安装精度。基础垫板应由一对斜垫铁及数块方垫铁制成，每摞最多不可超过五块。垫板应设置在靠近柱脚底板加劲板或柱肢下，垫板与基础面的接触应平整紧密。垫板安装前必须认真清理基础，用水准将垫板标高找平后，将垫铁临时固定，以防滑动。使用成对斜垫板时，两块垫板斜度应相同，且重合长度不应少于垫板长度的。-5-安装前在柱身上绑扎作业用爬梯、吊框、吊索具、拖拉绳等，以便于安装。柱子吊装：选用适当的吊车性能参数，采用旋转法缓慢起吊钢柱，然后使柱子缓缓就位。柱子的校正：首先应将柱子十字中心线与基础中心线对正，用楔块初步固定，然后复测调整柱子标高，再调整柱子垂直度。在柱子校正时，各项指标应综合调整，直至各项指标调整合格为止。调整完成后，将垫板与柱底板焊接，将柱子用拖拉绳及楔块固定。再复测各项指标应合格。柱子的测量：钢柱测量时应排除阳光侧面照射所引起的偏差。应根据气温控制垂直度偏差并应符合如下规定：当气温接近年平均气温时，柱垂直度应控制在附近。当气温高于或低于年平均气温时，应以每个伸缩段设柱间撑的柱子为基准，垂直度校正至接近。当气温高于平均气温夏季时,其他柱应倾向基准点相反方向；当气温低于平均气温冬季时，其他柱应倾向基准点方向。柱子安装允许偏差如下：序号项目允许偏差（）1柱子垂直度eWH/1000；eW10定位轴线位移eW3-6-3柱基准点标高3柱弯曲失高H/10咀不大于1第一根钢柱安装完成后，应随即安装相邻钢柱，然后安装柱间支撑使之形成稳定体。二次灌浆：主子调整固定合格后，交土建单位进行二次灌浆。二次灌浆的振捣要求平缓且不能碰撞钢柱。二次灌浆后要复测柱子垂直度，如有问题必须及时进行处理。提交检测记录：所有以上工作完成后，复测钢柱允许偏差...
