桥梁圆柱墩施工方案VIP免费

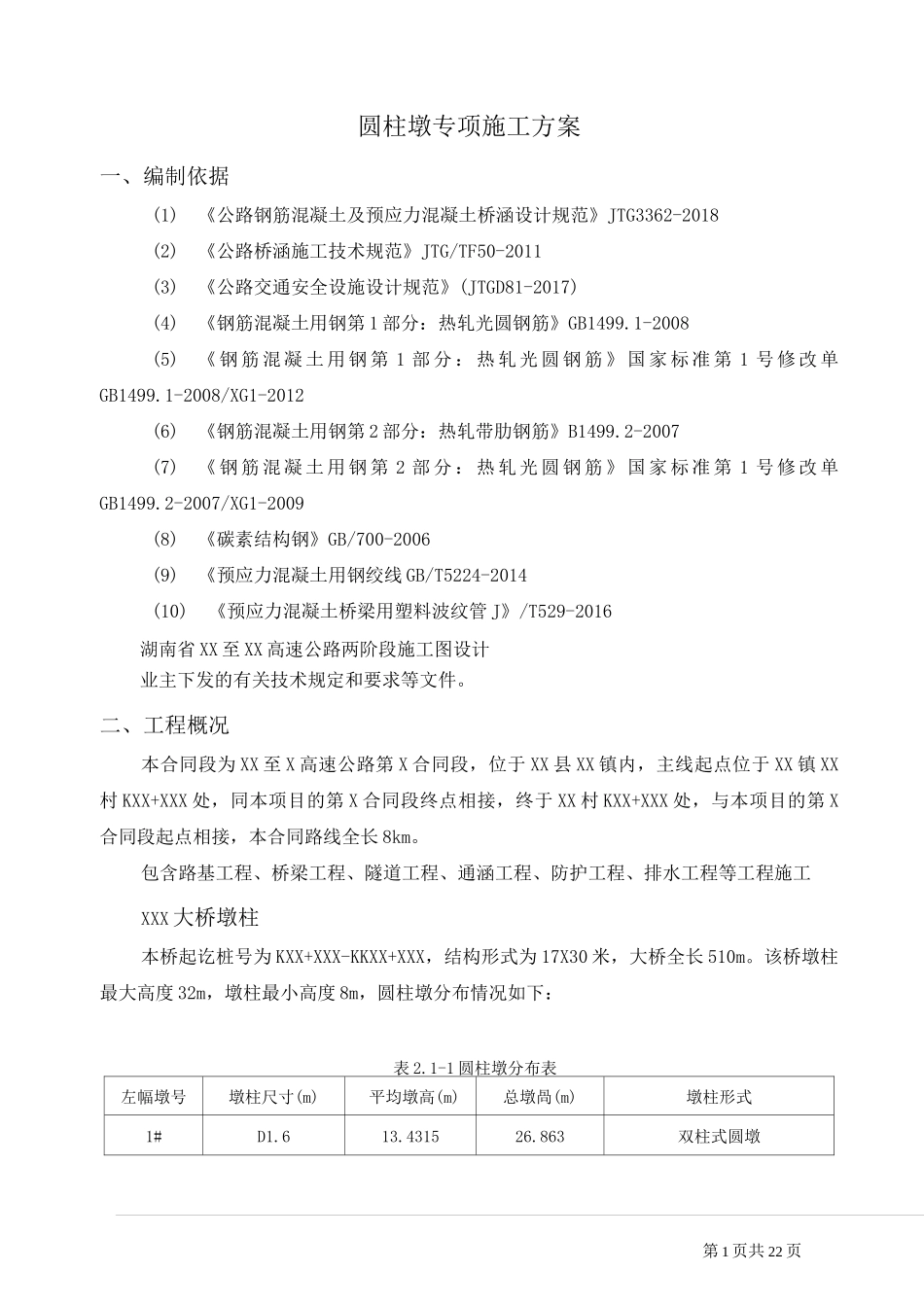

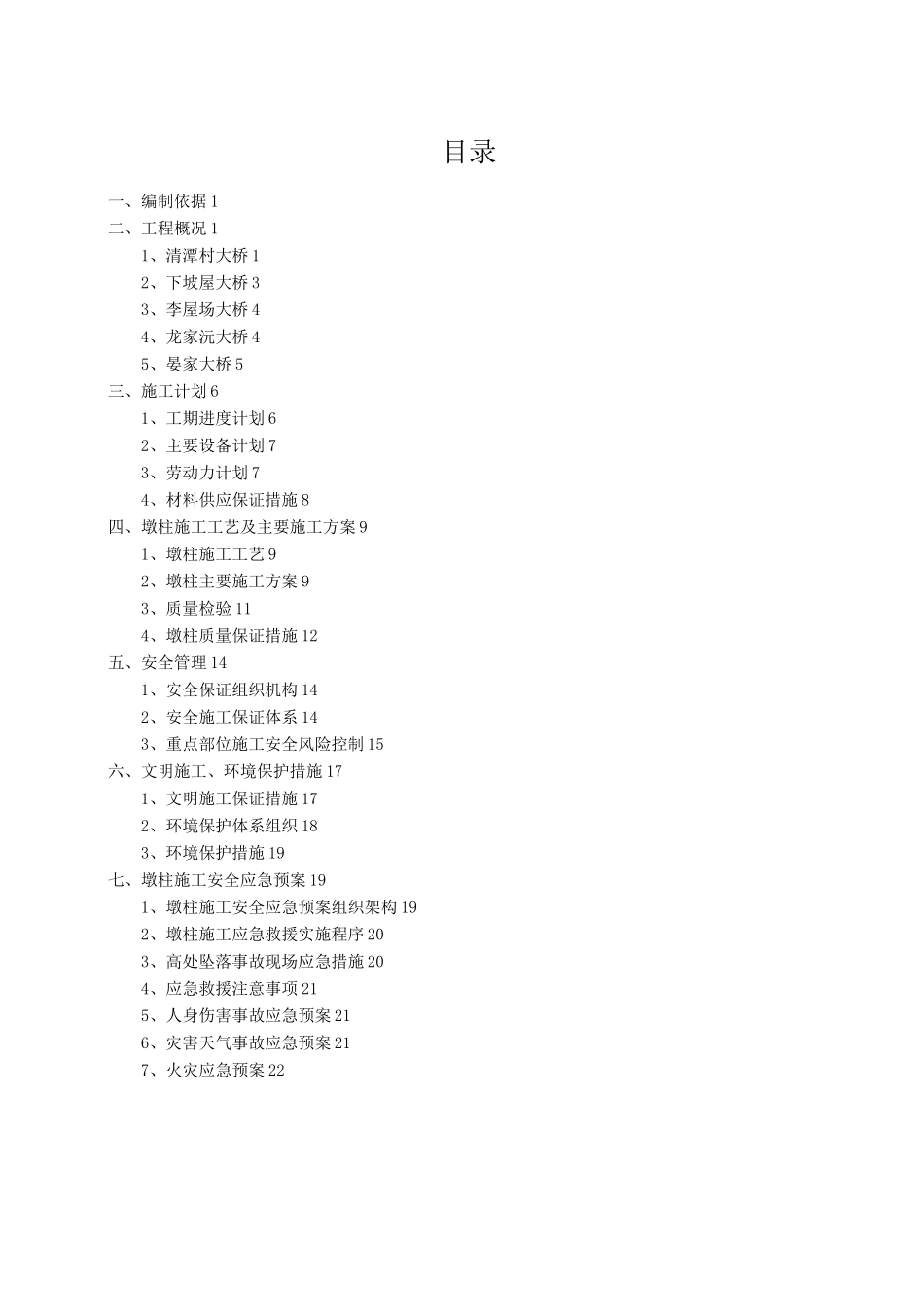

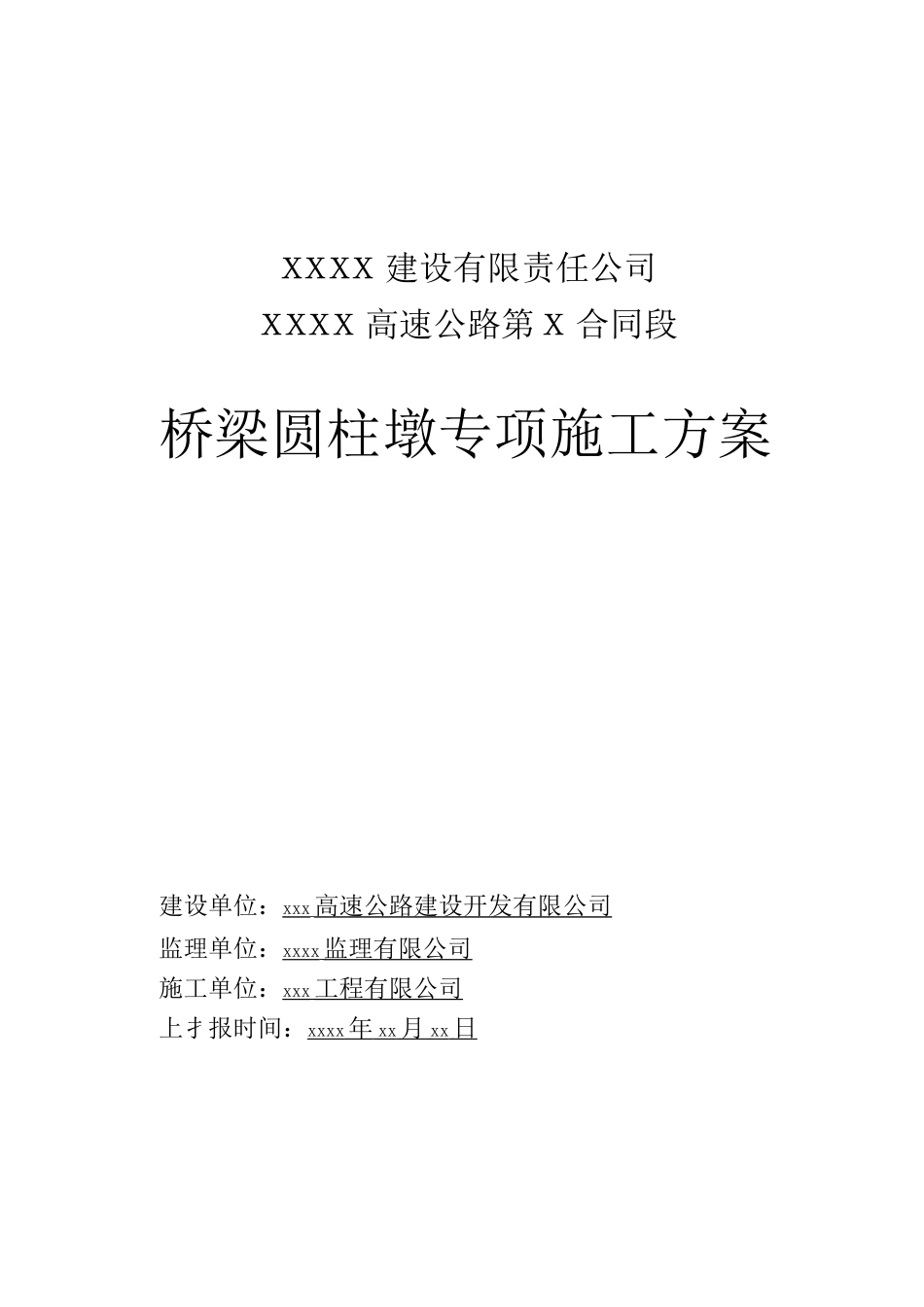

xxxx建设有限责任公司xxxx高速公路第x合同段桥梁圆柱墩专项施工方案建设单位：xxx高速公路建设开发有限公司监理单位：xxxx监理有限公司施工单位：xxx工程有限公司上扌报时间：xxxx年xx月xx日目录一、编制依据1二、工程概况11、清潭村大桥12、下坡屋大桥33、李屋场大桥44、龙家沅大桥45、晏家大桥5三、施工计划61、工期进度计划62、主要设备计划73、劳动力计划74、材料供应保证措施8四、墩柱施工工艺及主要施工方案91、墩柱施工工艺92、墩柱主要施工方案93、质量检验114、墩柱质量保证措施12五、安全管理141、安全保证组织机构142、安全施工保证体系143、重点部位施工安全风险控制15六、文明施工、环境保护措施171、文明施工保证措施172、环境保护体系组织183、环境保护措施19七、墩柱施工安全应急预案191、墩柱施工安全应急预案组织架构192、墩柱施工应急救援实施程序203、高处坠落事故现场应急措施204、应急救援注意事项215、人身伤害事故应急预案216、灾害天气事故应急预案217、火灾应急预案22第1页共22页圆柱墩专项施工方案一、编制依据(1)《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG3362-2018(2)《公路桥涵施工技术规范》JTG/TF50-2011(3)《公路交通安全设施设计规范》(JTGD81-2017)(4)《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1-2008(5)《钢筋混凝土用钢第1部分：热轧光圆钢筋》国家标准第1号修改单GB1499.1-2008/XG1-2012(6)《钢筋混凝土用钢第2部分：热轧带肋钢筋》B1499.2-2007(7)《钢筋混凝土用钢第2部分：热轧光圆钢筋》国家标准第1号修改单GB1499.2-2007/XG1-2009(8)《碳素结构钢》GB/700-2006(9)《预应力混凝土用钢绞线GB/T5224-2014(10)《预应力混凝土桥梁用塑料波纹管J》/T529-2016湖南省XX至XX高速公路两阶段施工图设计业主下发的有关技术规定和要求等文件。二、工程概况本合同段为XX至X高速公路第X合同段，位于XX县XX镇内，主线起点位于XX镇XX村KXX+XXX处，同本项目的第X合同段终点相接，终于XX村KXX+XXX处，与本项目的第X合同段起点相接，本合同路线全长8km。包含路基工程、桥梁工程、隧道工程、通涵工程、防护工程、排水工程等工程施工XXX大桥墩柱本桥起讫桩号为KXX+XXX-KKXX+XXX，结构形式为17X30米，大桥全长510m。该桥墩柱最大高度32m，墩柱最小高度8m，圆柱墩分布情况如下：表2.1-1圆柱墩分布表左幅墩号墩柱尺寸(m)平均墩高(m)总墩咼(m)墩柱形式1#D1.613.431526.863双柱式圆墩第2页共22页左幅墩号墩柱尺寸(m)平均墩高(m)总墩咼(m)墩柱形式2#D1.819.54539.09双柱式圆墩3#D1.823.74847.496双柱式圆墩4#D1.829.03658.072双柱式圆墩5#D1.830.37160.742双柱式圆墩6#D1.830.70161.402双柱式圆墩7#D1.831.03162.062双柱式圆墩8#D1.831.35662.712双柱式圆墩9#D1.833.69167.382双柱式圆墩10#D1.834.02168.042双柱式圆墩11#D1.832.35164.702双柱式圆墩12#D1.832.67665.352双柱式圆墩13#D1.832.0164.02双柱式圆墩14#D1.831.341562.683双柱式圆墩15#D1.817.6735.343双柱式圆墩16#D1.6&01316.026双柱式圆墩总计861.989三、施工计划1、工期进度计划双柱式圆墩计划于201X年X月开始施工，201X年X月底完成全线墩柱施工。2、主要设备计划表3.2-1设备计划配备表第3页共22页序号机械名称规格型号单位数量备注1混凝土罐车10m3辆5商混站供应2混凝土泵车37m辆1混凝土泵送设备3吊车25t台1模板、钢筋施工4空压机台1凿毛5电焊机台2钢筋施工6模板套17捣固棒50型台31台备用3、劳动力计划表3.3-1人员配备表序号职务/工种单位数量备注1项目负责人人1负责全面工作2技术负责人人1全面负责施工技术管理3试验负责人人1负责试验、检测4安全负责人人1负责安全、文明施工5质量负责人人1负责施工质量、技术工作6测量负责人人1负责测量工作7施工负责人人1负责现场安排和施工8钢筋工人9钢筋加工、安装9模板工人4模型安装、拆除，混凝土捣固10杂工人2混凝土养护11电工人2负责电路、用电设备的检修保养4、材料供应保证措施（1）材料供应方式工程材料根据本工程的工期要求，结合施工进度，在保证原材料质量的前提下，扩大材料采购来源，所有工程材料满足发包人和招标文件及施工现场进度要求...
