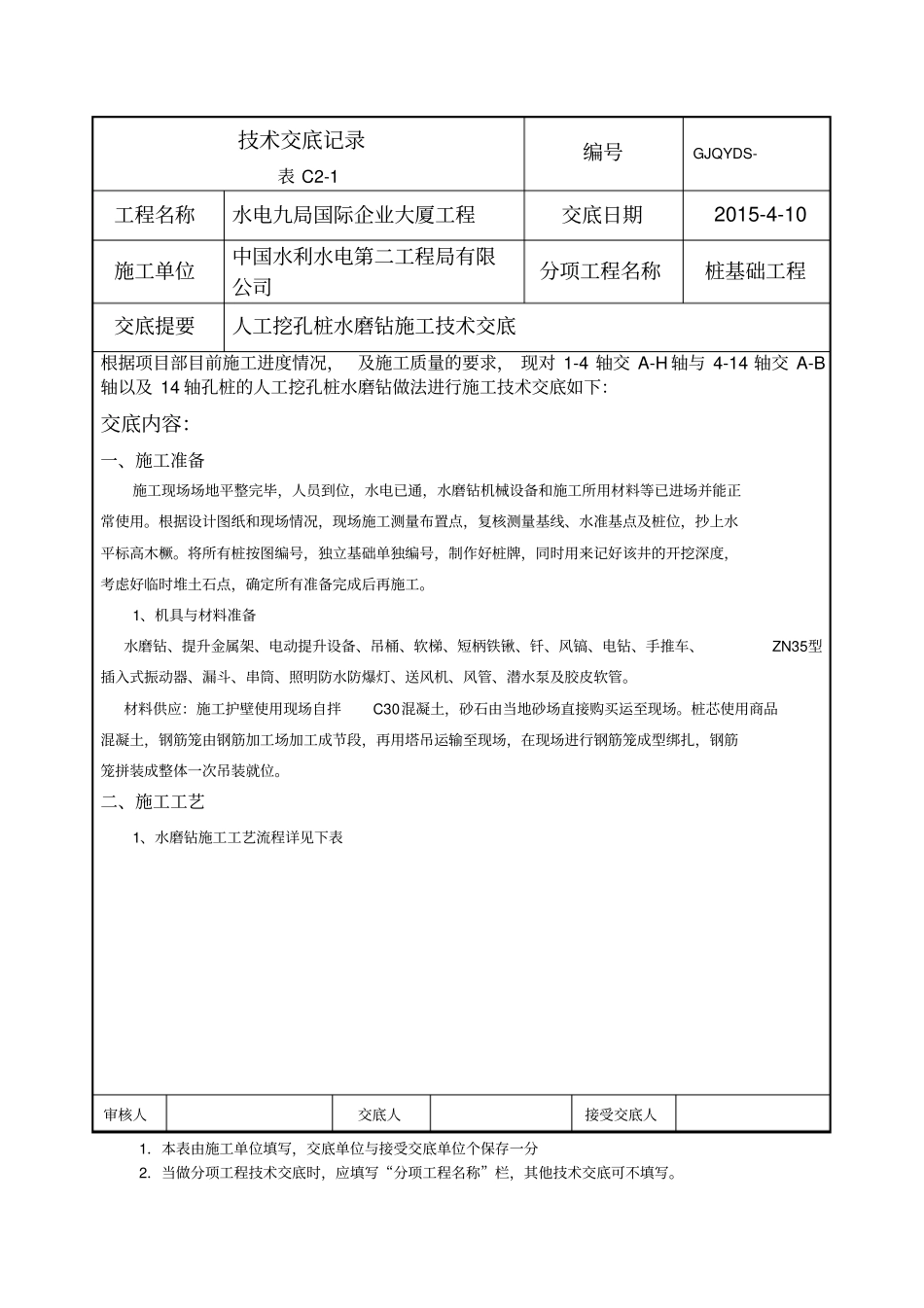

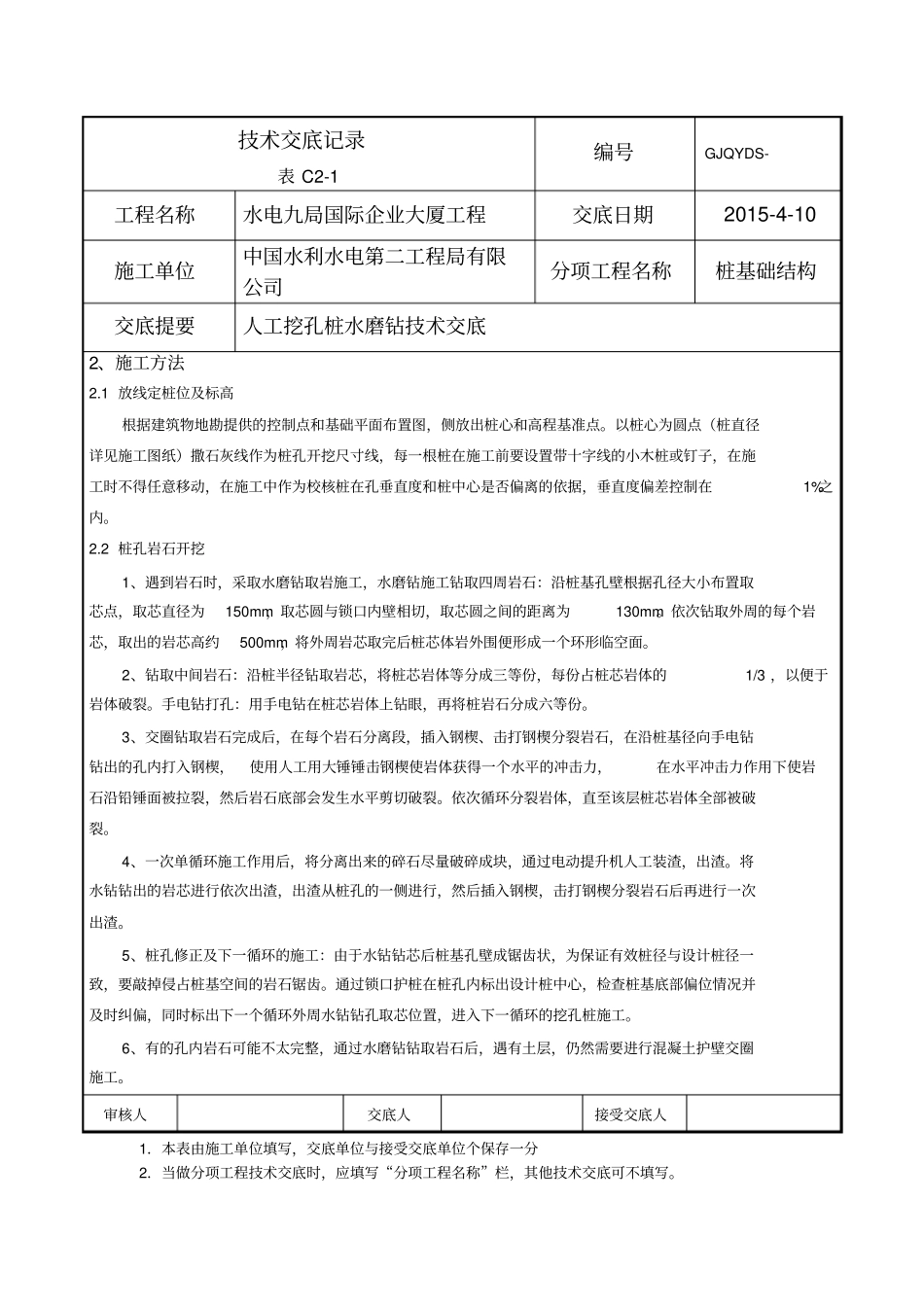

技术交底记录表C2-1编号GJQYDS-工程名称水电九局国际企业大厦工程交底日期2015-4-10施工单位中国水利水电第二工程局有限公司分项工程名称桩基础工程交底提要人工挖孔桩水磨钻施工技术交底根据项目部目前施工进度情况，及施工质量的要求，现对1-4轴交A-H轴与4-14轴交A-B轴以及14轴孔桩的人工挖孔桩水磨钻做法进行施工技术交底如下：交底内容：一、施工准备施工现场场地平整完毕，人员到位，水电已通，水磨钻机械设备和施工所用材料等已进场并能正常使用。根据设计图纸和现场情况，现场施工测量布置点，复核测量基线、水准基点及桩位，抄上水平标高木橛。将所有桩按图编号，独立基础单独编号，制作好桩牌，同时用来记好该井的开挖深度，考虑好临时堆土石点，确定所有准备完成后再施工。1、机具与材料准备水磨钻、提升金属架、电动提升设备、吊桶、软梯、短柄铁锹、钎、风镐、电钻、手推车、ZN35型插入式振动器、漏斗、串筒、照明防水防爆灯、送风机、风管、潜水泵及胶皮软管。材料供应：施工护壁使用现场自拌C30混凝土，砂石由当地砂场直接购买运至现场。桩芯使用商品混凝土，钢筋笼由钢筋加工场加工成节段，再用塔吊运输至现场，在现场进行钢筋笼成型绑扎，钢筋笼拼装成整体一次吊装就位。二、施工工艺1、水磨钻施工工艺流程详见下表审核人交底人接受交底人1．本表由施工单位填写，交底单位与接受交底单位个保存一分2．当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号GJQYDS-工程名称水电九局国际企业大厦工程交底日期2015-4-10施工单位中国水利水电第二工程局有限公司分项工程名称桩基础结构交底提要人工挖孔桩水磨钻技术交底2、施工方法2.1放线定桩位及标高根据建筑物地勘提供的控制点和基础平面布置图，侧放出桩心和高程基准点。以桩心为圆点（桩直径详见施工图纸）撒石灰线作为桩孔开挖尺寸线，每一根桩在施工前要设置带十字线的小木桩或钉子，在施工时不得任意移动，在施工中作为校核桩在孔垂直度和桩中心是否偏离的依据，垂直度偏差控制在1%之内。2.2桩孔岩石开挖1、遇到岩石时，采取水磨钻取岩施工，水磨钻施工钻取四周岩石：沿桩基孔壁根据孔径大小布置取芯点，取芯直径为150mm，取芯圆与锁口内壁相切，取芯圆之间的距离为130mm。依次钻取外周的每个岩芯，取出的岩芯高约500mm，将外周岩芯取完后桩芯体岩外围便形成一个环形临空面。2、钻取中间岩石：沿桩半径钻取岩芯，将桩芯岩体等分成三等份，每份占桩芯岩体的1/3，以便于岩体破裂。手电钻打孔：用手电钻在桩芯岩体上钻眼，再将桩岩石分成六等份。3、交圈钻取岩石完成后，在每个岩石分离段，插入钢楔、击打钢楔分裂岩石，在沿桩基径向手电钻钻出的孔内打入钢楔，使用人工用大锤锤击钢楔使岩体获得一个水平的冲击力，在水平冲击力作用下使岩石沿铅锤面被拉裂，然后岩石底部会发生水平剪切破裂。依次循环分裂岩体，直至该层桩芯岩体全部被破裂。4、一次单循环施工作用后，将分离出来的碎石尽量破碎成块，通过电动提升机人工装渣，出渣。将水钻钻出的岩芯进行依次出渣，出渣从桩孔的一侧进行，然后插入钢楔，击打钢楔分裂岩石后再进行一次出渣。5、桩孔修正及下一循环的施工：由于水钻钻芯后桩基孔壁成锯齿状，为保证有效桩径与设计桩径一致，要敲掉侵占桩基空间的岩石锯齿。通过锁口护桩在桩孔内标出设计桩中心，检查桩基底部偏位情况并及时纠偏，同时标出下一个循环外周水钻钻孔取芯位置，进入下一循环的挖孔桩施工。6、有的孔内岩石可能不太完整，通过水磨钻钻取岩石后，遇有土层，仍然需要进行混凝土护壁交圈施工。审核人交底人接受交底人1．本表由施工单位填写，交底单位与接受交底单位个保存一分2．当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号GJQYDS-工程名称水电九局国际企业大厦工程交底日期2015-4-10施工单位中国水利水电第二工程局有限公司分项工程名称桩基础结构交底提要人工挖孔桩水磨钻技术交底交底内容：挖至桩底嵌岩部分采用人工剔凿处理，保证持力层不被扰动。当桩孔挖得深时用橡皮电缆的低压灯照...
