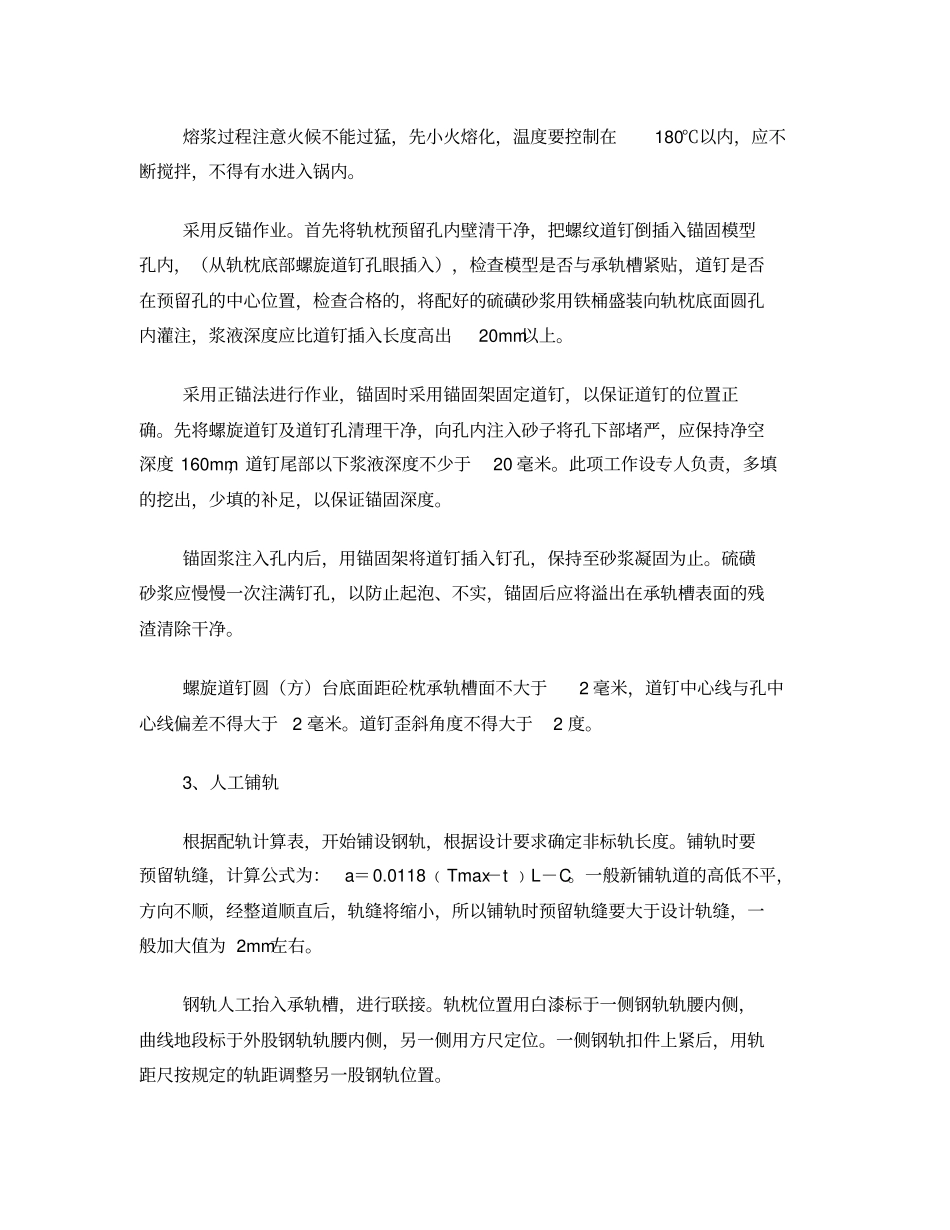

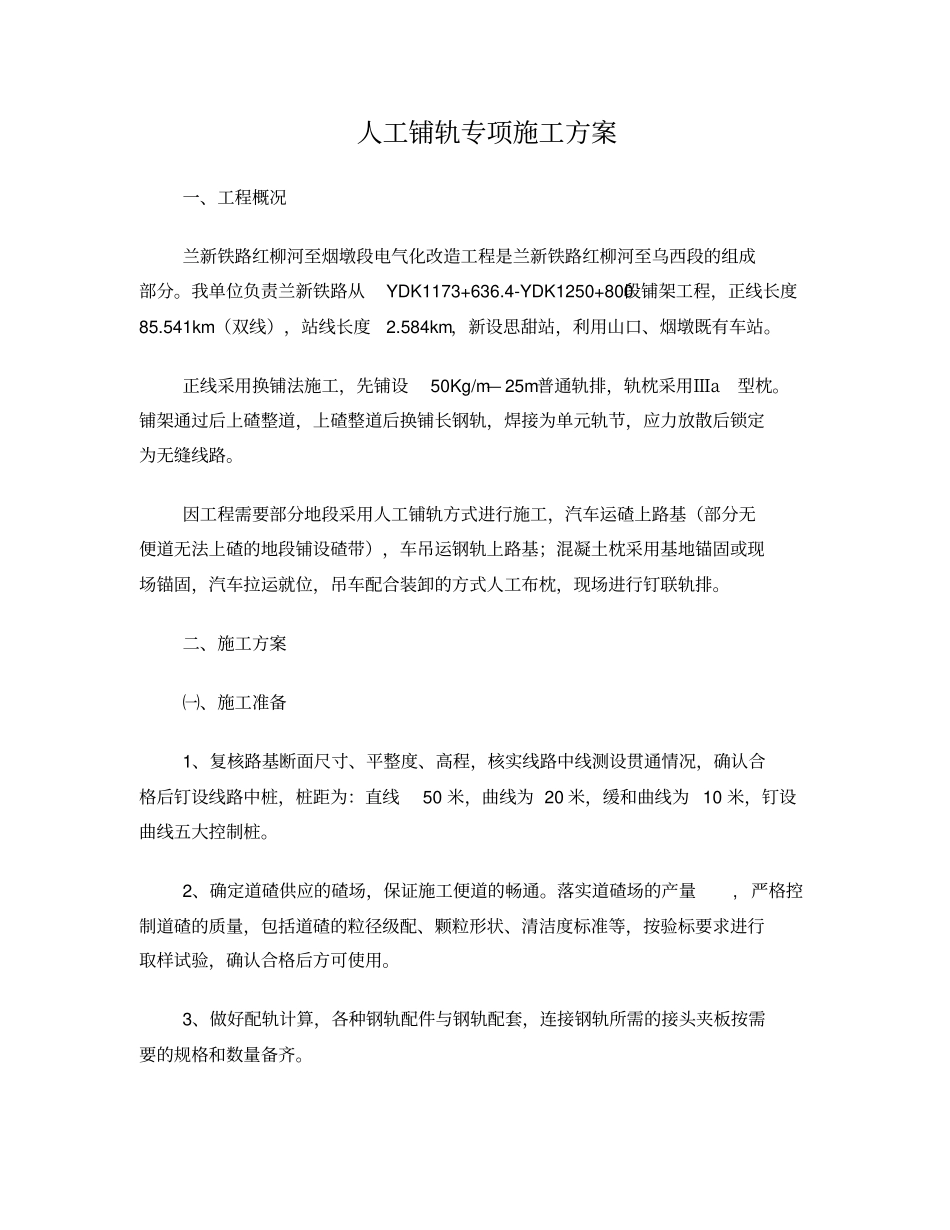

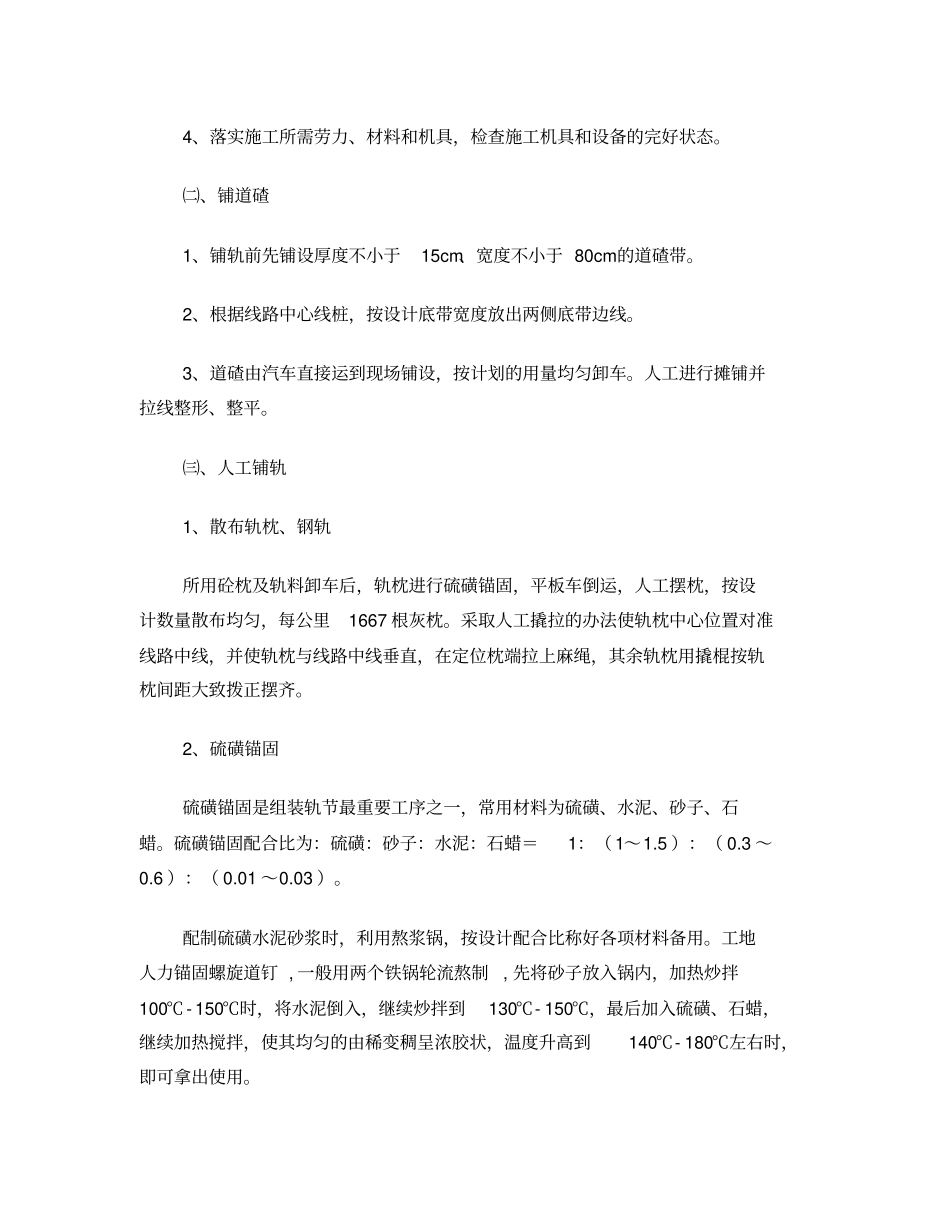

人工铺轨专项施工方案一、工程概况兰新铁路红柳河至烟墩段电气化改造工程是兰新铁路红柳河至乌西段的组成部分。我单位负责兰新铁路从YDK1173+636.4-YDK1250+800段铺架工程，正线长度85.541km（双线），站线长度2.584km，新设思甜站，利用山口、烟墩既有车站。正线采用换铺法施工，先铺设50Kg/m—25m普通轨排，轨枕采用Ⅲa型枕。铺架通过后上碴整道，上碴整道后换铺长钢轨，焊接为单元轨节，应力放散后锁定为无缝线路。因工程需要部分地段采用人工铺轨方式进行施工，汽车运碴上路基（部分无便道无法上碴的地段铺设碴带），车吊运钢轨上路基；混凝土枕采用基地锚固或现场锚固，汽车拉运就位，吊车配合装卸的方式人工布枕，现场进行钉联轨排。二、施工方案㈠、施工准备1、复核路基断面尺寸、平整度、高程，核实线路中线测设贯通情况，确认合格后钉设线路中桩，桩距为：直线50米，曲线为20米，缓和曲线为10米，钉设曲线五大控制桩。2、确定道碴供应的碴场，保证施工便道的畅通。落实道碴场的产量,严格控制道碴的质量，包括道碴的粒径级配、颗粒形状、清洁度标准等，按验标要求进行取样试验，确认合格后方可使用。3、做好配轨计算，各种钢轨配件与钢轨配套，连接钢轨所需的接头夹板按需要的规格和数量备齐。4、落实施工所需劳力、材料和机具，检查施工机具和设备的完好状态。㈡、铺道碴1、铺轨前先铺设厚度不小于15cm、宽度不小于80cm的道碴带。2、根据线路中心线桩，按设计底带宽度放出两侧底带边线。3、道碴由汽车直接运到现场铺设，按计划的用量均匀卸车。人工进行摊铺并拉线整形、整平。㈢、人工铺轨1、散布轨枕、钢轨所用砼枕及轨料卸车后，轨枕进行硫磺锚固，平板车倒运，人工摆枕，按设计数量散布均匀，每公里1667根灰枕。采取人工撬拉的办法使轨枕中心位置对准线路中线，并使轨枕与线路中线垂直，在定位枕端拉上麻绳，其余轨枕用撬棍按轨枕间距大致拨正摆齐。2、硫磺锚固硫磺锚固是组装轨节最重要工序之一，常用材料为硫磺、水泥、砂子、石蜡。硫磺锚固配合比为：硫磺：砂子：水泥：石蜡＝1：（1～1.5）：（0.3～0.6）：（0.01～0.03）。配制硫磺水泥砂浆时，利用熬浆锅，按设计配合比称好各项材料备用。工地人力锚固螺旋道钉,一般用两个铁锅轮流熬制,先将砂子放入锅内，加热炒拌100℃-150℃时，将水泥倒入，继续炒拌到130℃-150℃，最后加入硫磺、石蜡，继续加热搅拌，使其均匀的由稀变稠呈浓胶状，温度升高到140℃-180℃左右时，即可拿出使用。熔浆过程注意火候不能过猛，先小火熔化，温度要控制在180℃以内，应不断搅拌，不得有水进入锅内。采用反锚作业。首先将轨枕预留孔内壁清干净，把螺纹道钉倒插入锚固模型孔内，（从轨枕底部螺旋道钉孔眼插入），检查模型是否与承轨槽紧贴，道钉是否在预留孔的中心位置，检查合格的，将配好的硫磺砂浆用铁桶盛装向轨枕底面圆孔内灌注，浆液深度应比道钉插入长度高出20mm以上。采用正锚法进行作业，锚固时采用锚固架固定道钉，以保证道钉的位置正确。先将螺旋道钉及道钉孔清理干净，向孔内注入砂子将孔下部堵严，应保持净空深度160mm，道钉尾部以下浆液深度不少于20毫米。此项工作设专人负责，多填的挖出，少填的补足，以保证锚固深度。锚固浆注入孔内后，用锚固架将道钉插入钉孔，保持至砂浆凝固为止。硫磺砂浆应慢慢一次注满钉孔，以防止起泡、不实，锚固后应将溢出在承轨槽表面的残渣清除干净。螺旋道钉圆（方）台底面距砼枕承轨槽面不大于2毫米，道钉中心线与孔中心线偏差不得大于2毫米。道钉歪斜角度不得大于2度。3、人工铺轨根据配轨计算表，开始铺设钢轨，根据设计要求确定非标轨长度。铺轨时要预留轨缝，计算公式为：a＝0.0118﹙Tmax－t﹚L－C。一般新铺轨道的高低不平，方向不顺，经整道顺直后，轨缝将缩小，所以铺轨时预留轨缝要大于设计轨缝，一般加大值为2mm左右。钢轨人工抬入承轨槽，进行联接。轨枕位置用白漆标于一侧钢轨轨腰内侧，曲线地段标于外股钢轨轨腰内侧，另一侧用方尺定位。一侧钢轨扣件上紧后，用轨距尺按规定的轨距调整另一股钢轨位置。轨缝宽度根据铺设时现场的钢轨温度计算预留。4、整道整道作业内容有放起...
