人教版九年级物理博外欧姆定律计算专题训练一VIP免费

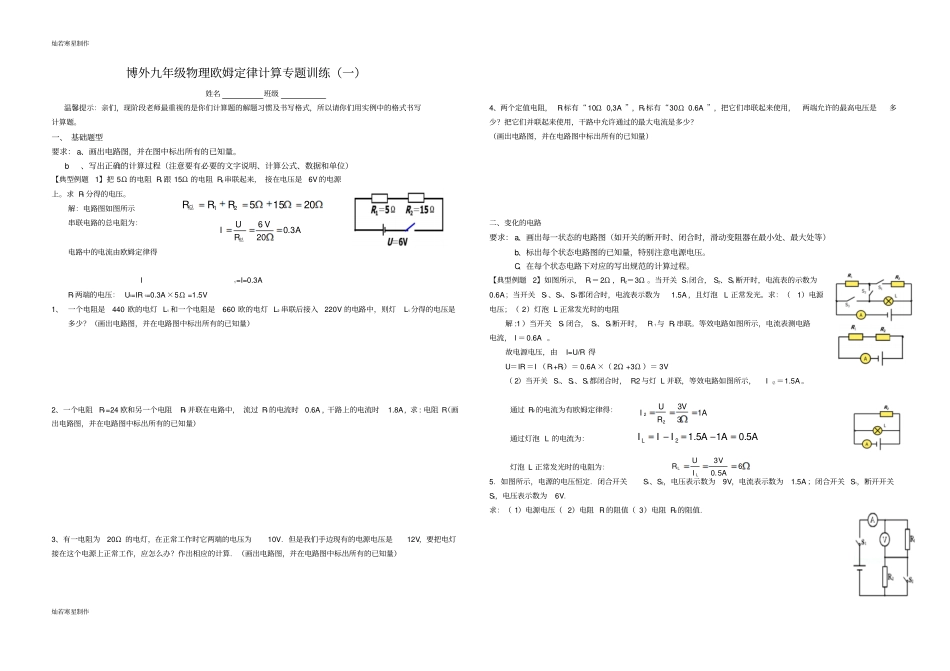

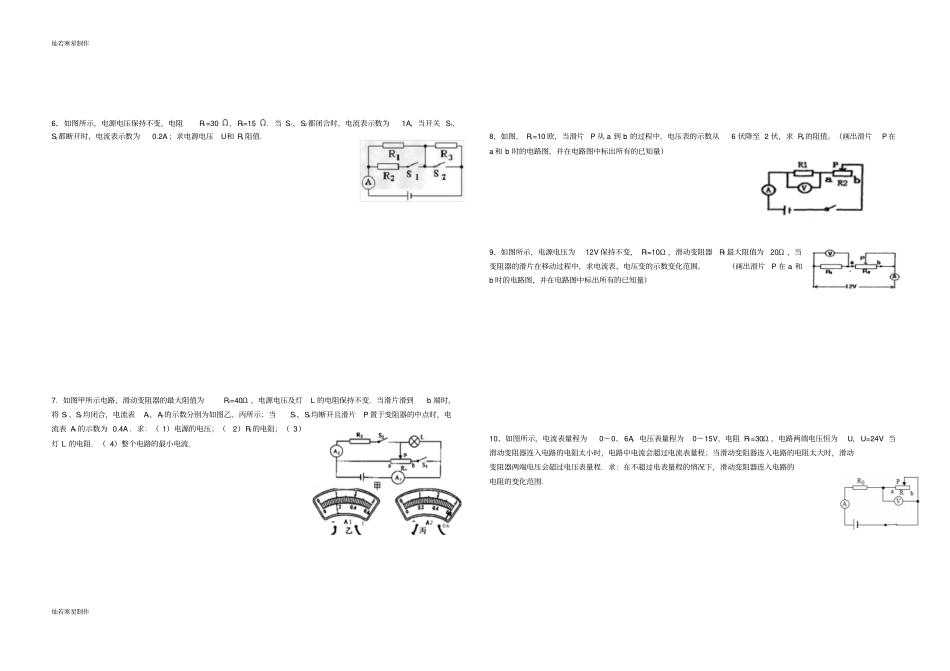

灿若寒星制作灿若寒星制作博外九年级物理欧姆定律计算专题训练（一）姓名班级温馨提示：亲们，现阶段老师最重视的是你们计算题的解题习惯及书写格式，所以请你们用实例中的格式书写计算题。一、基础题型要求：a、画出电路图，并在图中标出所有的已知量。b、写出正确的计算过程（注意要有必要的文字说明、计算公式、数据和单位）【典型例题1】把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上。求R1分得的电压。解：电路图如图所示串联电路的总电阻为：电路中的电流由欧姆定律得I1=I=0.3AR1两端的电压：U1=IR1=0.3A×5Ω=1.5V1、一个电阻是440欧的电灯L1和一个电阻是660欧的电灯L2串联后接入220V的电路中，则灯L1分得的电压是多少？（画出电路图，并在电路图中标出所有的已知量）2、一个电阻R1=24欧和另一个电阻R2并联在电路中，流过R1的电流时0.6A，干路上的电流时1.8A，求:电阻R（画出电路图，并在电路图中标出所有的已知量）3、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V．但是我们手边现有的电源电压是12V，要把电灯接在这个电源上正常工作，应怎么办？作出相应的计算．（画出电路图，并在电路图中标出所有的已知量）4、两个定值电阻，R1标有“10Ω0,3A”，R2标有“30Ω0.6A”，把它们串联起来使用，两端允许的最高电压是多少？把它们并联起来使用，干路中允许通过的最大电流是多少？（画出电路图，并在电路图中标出所有的已知量）二、变化的电路要求：a、画出每一状态的电路图（如开关的断开时、闭合时，滑动变阻器在最小处、最大处等）b、标出每个状态电路图的已知量，特别注意电源电压。C、在每个状态电路下对应的写出规范的计算过程。【典型例题2】如图所示，R1＝2Ω，R2＝3Ω。当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡L正常发光。求：（1）电源电压；（2）灯泡L正常发光时的电阻解:1）当开关S1闭合，S2、S3断开时，R1与R2串联。等效电路如图所示，电流表测电路电流，I＝0.6A。故电源电压，由I=U/R得U＝IR＝I（R1+R2）＝0.6A×（2Ω+3Ω）＝3V（2）当开关S1、S2、S3都闭合时，R2与灯L并联，等效电路如图所示，I总＝1.5A。通过R2的电流为有欧姆定律得：通过灯泡L的电流为：灯泡L正常发光时的电阻为：5．如图所示，电源的电压恒定．闭合开关S1、S2，电压表示数为9V，电流表示数为1.5A；闭合开关S1，断开开关S2，电压表示数为6V．求：（1）电源电压（2）电阻Rl的阻值（3）电阻R2的阻值．2015521RRR总A3.020V6总RUIA13V322RUIA5.0A1A5.12LIII6A5.0V3LLIUR灿若寒星制作灿若寒星制作6、如图所示，电源电压保持不变，电阻R1=30，R2=15．当S1、S2都闭合时，电流表示数为1A，当开关S1、S2都断开时，电流表示数为0.2A；求电源电压U和R3阻值．7．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变．当滑片滑到b端时，将S1、S2均闭合，电流表A1、A2的示数分别为如图乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A．求：（1）电源的电压；（2）R2的电阻；（3）灯L的电阻．（4）整个电路的最小电流．8、如图，R1=10欧，当滑片P从a到b的过程中，电压表的示数从6伏降至2伏，求R2的阻值。（画出滑片P在a和b时的电路图，并在电路图中标出所有的已知量）9、如图所示，电源电压为12V保持不变，R1=10Ω，滑动变阻器R2最大阻值为20Ω，当变阻器的滑片在移动过程中，求电流表、电压变的示数变化范围。（画出滑片P在a和b时的电路图，并在电路图中标出所有的已知量）10、如图所示，电流表量程为0～0、6A，电压表量程为0～15V，电阻R0=30Ω，电路两端电压恒为U，U=24V．当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程；当滑动变阻器连入电路的电阻太大时，滑动变阻器两端电压会超过电压表量程．求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围．灿若寒星制作灿若寒星制作初中物理试卷灿若寒星制作
