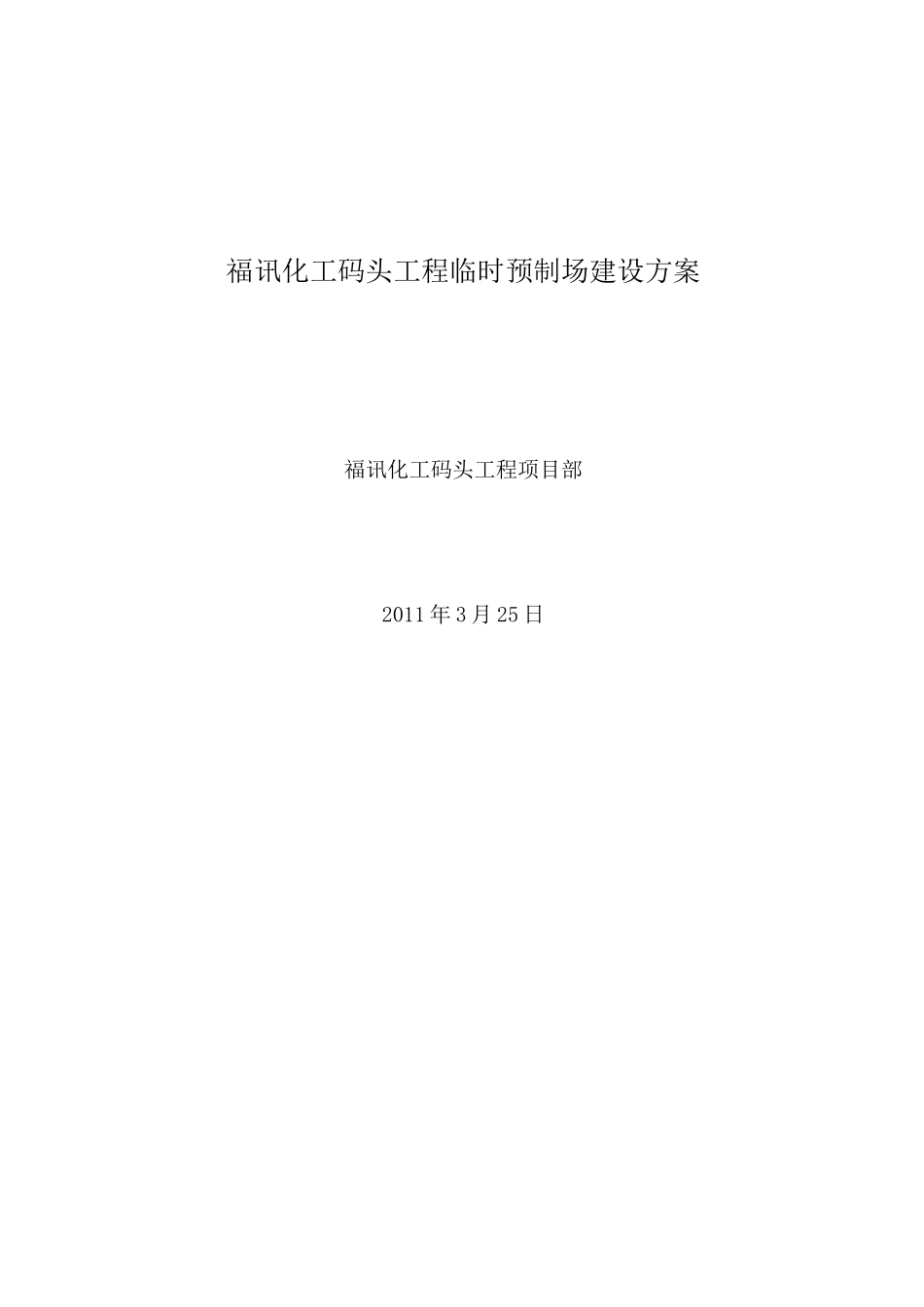

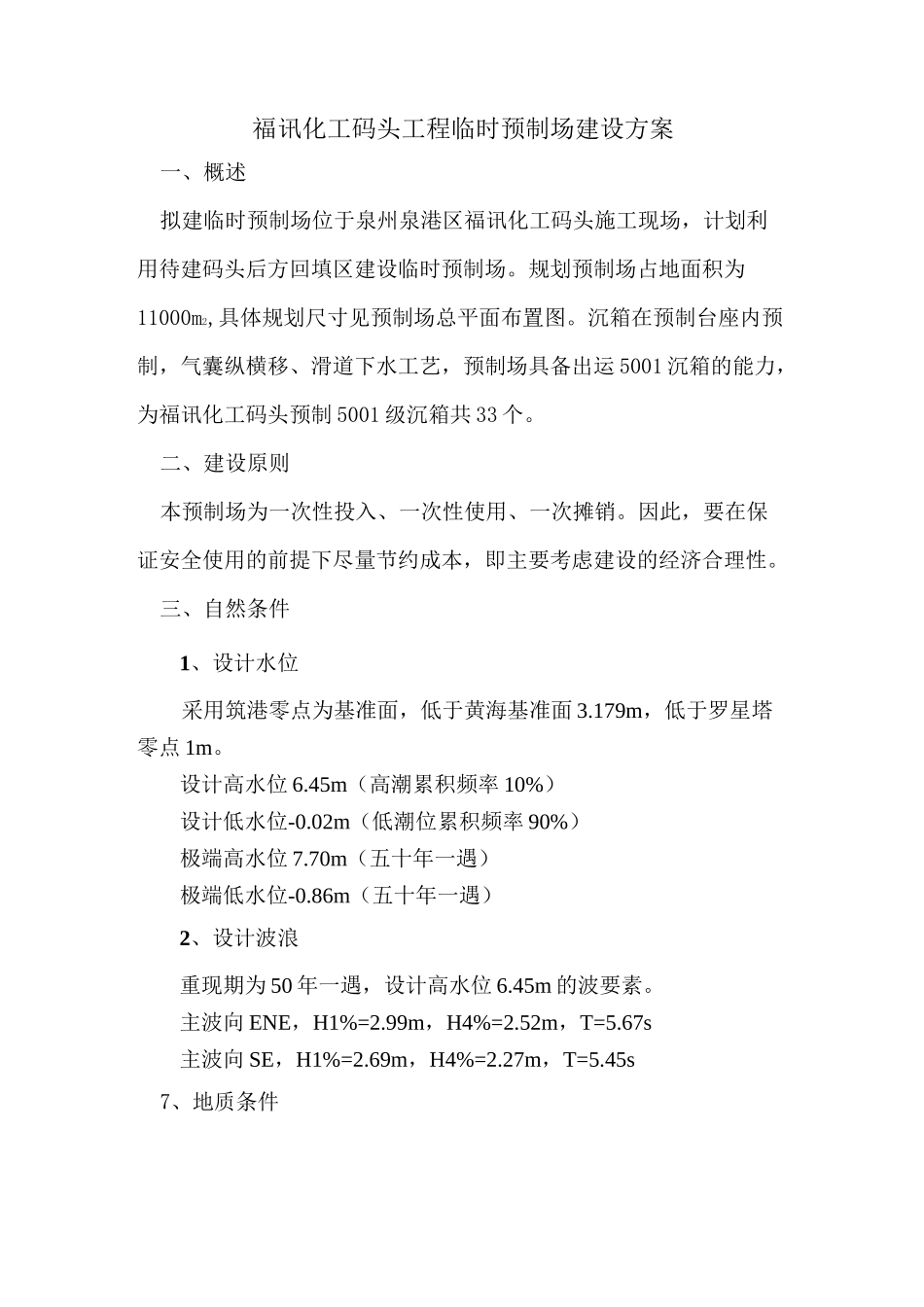

福讯化工码头工程临时预制场建设方案福讯化工码头工程项目部2011年3月25日福讯化工码头工程临时预制场建设方案一、概述拟建临时预制场位于泉州泉港区福讯化工码头施工现场，计划利用待建码头后方回填区建设临时预制场。规划预制场占地面积为11000m2,具体规划尺寸见预制场总平面布置图。沉箱在预制台座内预制，气囊纵横移、滑道下水工艺，预制场具备出运5001沉箱的能力，为福讯化工码头预制5001级沉箱共33个。二、建设原则本预制场为一次性投入、一次性使用、一次摊销。因此，要在保证安全使用的前提下尽量节约成本，即主要考虑建设的经济合理性。三、自然条件1、设计水位采用筑港零点为基准面，低于黄海基准面3.179m，低于罗星塔零点1m。设计高水位6.45m（高潮累积频率10%）设计低水位-0.02m（低潮位累积频率90%）极端高水位7.70m（五十年一遇）极端低水位-0.86m（五十年一遇）2、设计波浪重现期为50年一遇，设计高水位6.45m的波要素。主波向ENE，H1%=2.99m，H4%=2.52m，T=5.67s主波向SE，H1%=2.69m，H4%=2.27m，T=5.45s7、地质条件四、总平面布置2起KBiti艳驅A肝駅屯銅fl谢如曲又占S®刚tiMfd沁gAH敢毗辭I軋IW（細M谏咖IW啟毋臧H0W濟II牡.!W泄聊辭说irHft审E01预制场包括生活办公区、沉箱预制区、砼供应中心、钢筋加工区等。预制场平面布置图.'B赣辽T?=■<.：•Jtm^m1-1i£M：亦琳注尺寸昭杯，务腓朮?.胎殖啪”和賜£罚确i±冊为點削初勉平方，需H躺萌鼾山騎虧貓班itHJEt^TJj-T.if.L俪讎临册睛越血预制场台座断面图1、办公区位于该基地的南侧，建筑面积为1000m2,计划搭建活动板房十间，作为现场办公。劳务工人宿舍计划搭建单层活动板房，位于钢筋加工场后方。2、沉箱预制区沉箱预制区包括台座区和塔吊轨道，台座区长x宽：100X25m,—次可布置5001沉箱16个（长*宽=8.07*8.7m）。回填砂整平后，上部回填500mm山皮土，分层回填、碾压平整。再铺设200mm碎石垫层，浇注100mmC10素砼垫层，浇注C20砼地坪200mm，其上再浇注C30砼300mm作为沉箱底胎膜。沉箱利用移动气囊纵移滑道下水、拖轮拖运安装工艺。出运滑道坡度为1：15（出运平台坡度为1:20），高差为10.5米。基础抛填海砂，上部回填100cm块石及300mm碎石砂、20mm高能橡胶带。塔吊轨道设在台座南侧，长90m，轨道间距5米（计划安装101塔吊1台）。3砼供应中心砼供应中心位于基地东北角，占地约1500m2,设750拌和系统一套,1001料仓2个，设小石、大石及砂堆场，现浇C20砼地坪。4钢筋加工区钢筋加工区位于塔吊南侧，砼供应中心和沉箱预制区之间，占地面积600m2，顶标高+7.5m，地面现浇C20砼地坪。五、预制场建设经济指标预制场建设内部预算汇总表序号项目合价（元）备注1预制场土建1234133.62拌合站土建142460111小给排电文明工拌合站安装、调塔吊安装载机租机械设备入场运实验室费安全措施150050020001000050003000100005000100006000主要购买PVC主要为机械设备人工绿化、铭牌、围墙、平时维护等费用不包括配件、维按一年租赁，可考虑购施工安全及职工健合1906593.6预制场建设工程量清单序号项目单位数量单价（元）合价（元）备注一、土建1•沉箱预制区1围堰形成m31600023.00368000块石与砂的差价2回填山皮土m2550015.00825003200mm碎石垫层m3150055.0082500包括整平、碾压4振动碾压m250001.5075005100mmC10素砼垫层m3223.5200.0044700自己搅拌6现浇面层C20素砼m3447250.00111750自己搅拌7现浇C30砼台座m3186.87280.0052323.6自己搅拌8现浇C30钢筋砼地牛基础m365780.0050700自己搅拌2•塔吊轨道1换填碎石m3100055.00550002C10素砼垫层100mmm336200.0072003C30钢筋砼1000mmm3300780.00234000含钢筋4预埋螺栓根133615.00200405塔吊轨道安装米180100.00180003•钢筋加工场、石料场1C20素砼地坪m3200250.00500004、出运设备1卷扬机基础C30钢筋砼m364780.0049920含钢筋总计1234133.6备注：此费用为场地土建费用，未包含出运费用六、方案经济合理性对比沉箱出运方案成本比较（滑道出运）序号分项单位数量单价合价说明1挖泥m31150015.00172500出运通道挖泥2抛石m3714023.00164220差价3夯实m2248625621504整平m2248640994405沉箱纵横移及下水个33400...
