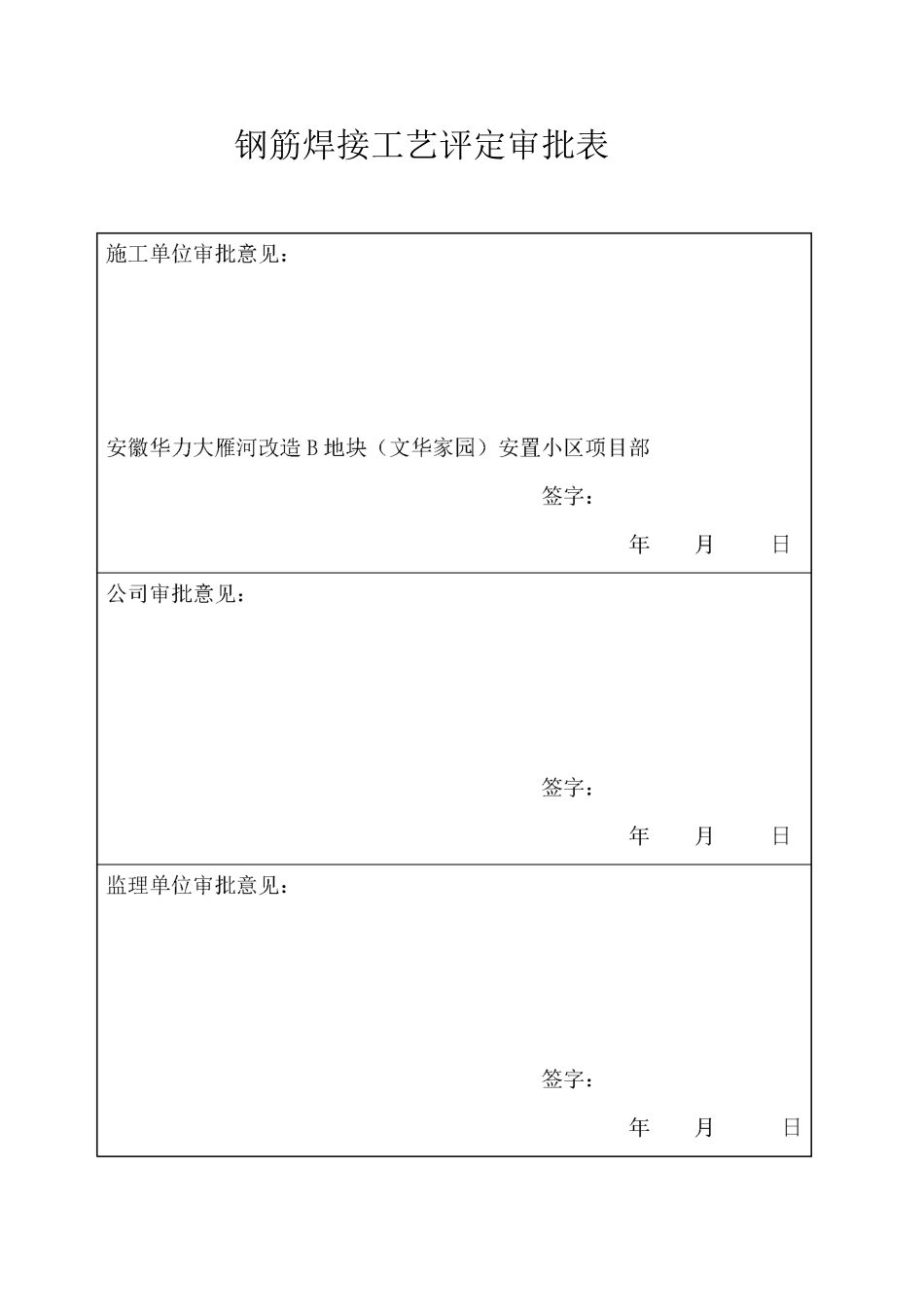

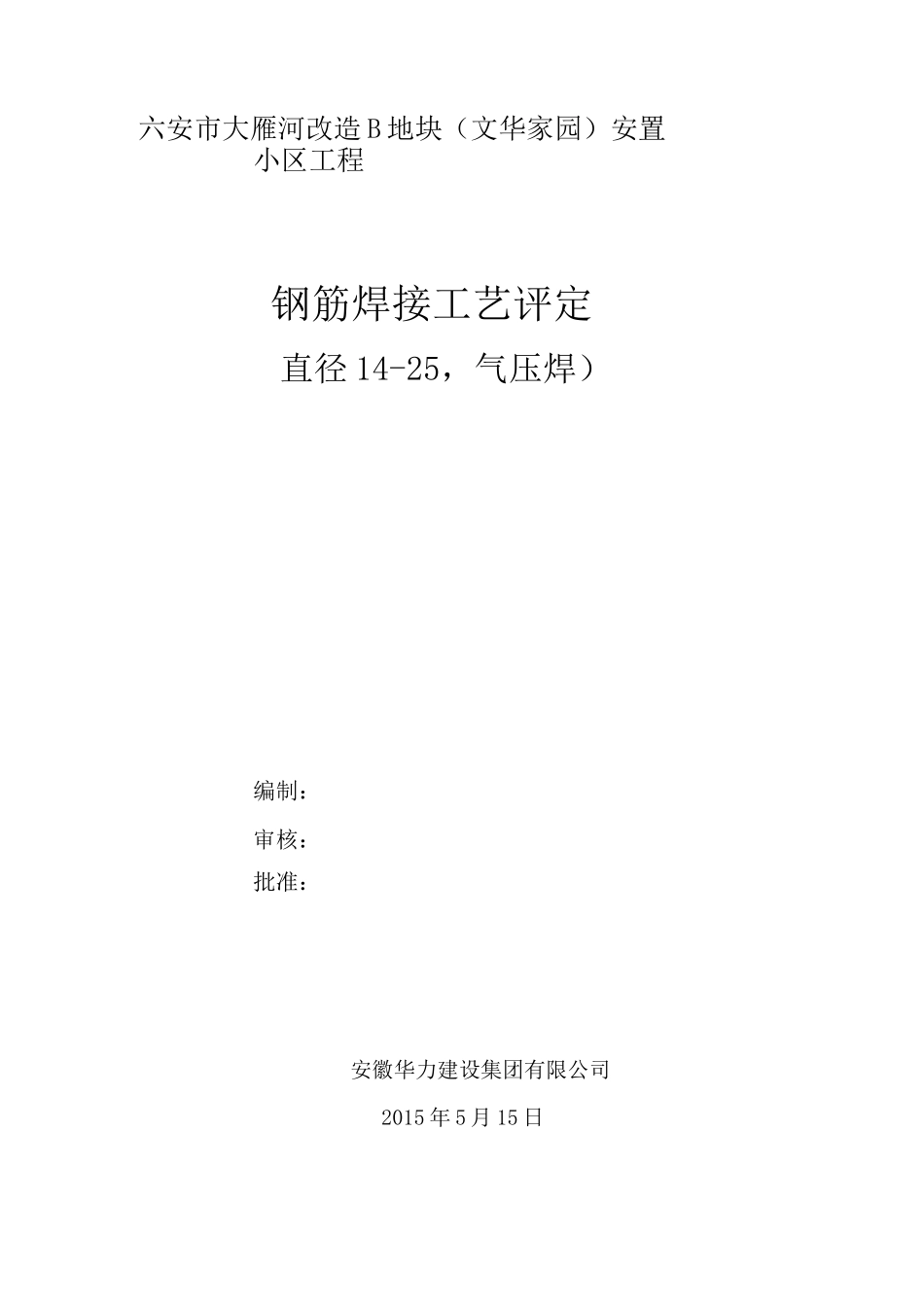

六安市大雁河改造B地块（文华家园）安置小区工程钢筋焊接工艺评定直径14-25，气压焊）编制：审核：批准：安徽华力建设集团有限公司2015年5月15日钢筋焊接工艺评定审批表1、目的2、适用范围3、依据性文件4、焊接工艺5、文件提供1、目的为确保六安市大雁河改造B地块（文华家园）安置小区工程钢筋现场接头的施工质量满足设计国家规范要求，对其焊接接头进行工艺评定试验，判定焊接工艺的可行性和接头的质量效果，从而确定操作工艺规程，特进行工艺评定。2、适用范围本工艺评定适用于六安市大雁河改造B地块（文华家园）安置小区工程施工现场发生的同规格、同型号的钢筋对接头的焊接。3、依据性文件3.1JGJ18-2012《钢筋焊接及验收规程》3.2GB50204-2011《混凝土结构工程施工质量验收规范》4、焊接工艺4.1焊接工具及材料4.1.1焊接工具4.1.1.1基本设备（1）供气装置包括氧气瓶、溶解乙炔气瓶（或中压乙炔发生器）、干式回火防止器、减压器及胶管等。氧气瓶和溶解乙炔气瓶的使用应遵照国家有关安全规定执行。溶解乙炔气瓶的供气能力应满足现场最大直径钢筋焊接时的供气量要求；若不敷使用时，可多瓶并联使用。2）多嘴环管加热器多嘴环管加热器是由氧-乙炔混合室与加热圈组成的加热器具。（3）加压器由油泵、油压表、油管、顶压油缸组成的压力源装置。（4）焊接夹具为保证能将钢筋夹紧、安装定位，并施加轴向压力所采用的夹具。4.1.1.2.使用要求（1）多嘴环管加热器中氧-乙炔混合室的供气量应满足加热圈气体消耗量的需要；多嘴环管加热器应配备多种规格的加热圈，以满足各不同直径钢筋焊接的需要；多嘴环管加热器的多束火焰应燃烧均匀，调整火焰方便。（2）加压器的加压能力应不小于现场最大直径钢筋焊接时所需要的轴向压力；顶压油缸的有效行程应不小于最大直径钢筋焊接时获得所需要的压缩长度。（3）焊接夹具应能夹紧钢筋，当钢筋承受最大轴向压力时，钢筋与夹头之间不得产生相对滑移；应便于钢筋的安装定位，并在施焊过程中保持足够的刚度；动夹头应与定夹头同心，即使是不同直径钢筋焊接，亦应保持同心；动夹头的位移应不小于现场最大直径钢筋焊接时所需要的压缩长度。4.1.1.3焊接材料待接钢筋每种规格各6段（每段32cm）、焊剂（HJ431）4.2工艺4.2.1工艺简介K2-2气斥烬工作原理钢筋气压焊是采用氧乙炔焰对钢筋对接处进行加热，使其达到塑性状态后，施加适当压力，形成牢固对焊接头的方法。钢筋气压焊可用于直径为16-40mm的I级、II级或III级钢筋在垂直位置、水平位置或倾斜位置的对接焊接：当两钢筋直径不同时，其两直径的差值不得大于7mm。4.2.2工艺要求（1）焊前准备施焊前，钢筋端面应切平，并宜与钢筋轴线相垂直（为避免出现端面不平现象，导致压接困难，钢筋尽量不使用切断机切断，而应使用砂轮锯切断）；切断面还要用磨光机打磨见新，露出金属光泽；将钢筋端部约100mm范围内的铁锈、粘附物以及油污清除干净；钢筋端部若有弯折或扭曲，应矫正或切除。考虑到钢筋接头的压缩量，下料长度要按图纸尺寸多出钢筋直径的0.6倍至1倍。根据竖向钢筋（气压焊多数用于垂直位置焊接）接长的高度搭设必要的操作架子，确保工人扶直钢筋时操作方便，并防止钢筋在夹紧后晃动。（2）安装钢筋安装焊接夹具和钢筋时，应将两根钢筋分别夹紧，并使它们的轴线处于同一直线上；钢筋安装后应加压顶紧，两根钢筋之间的局部缝隙不得大于3mm。（3）焊接工艺过程进行气压焊时，应根据钢筋直径和焊接设备等具体条件选用等压法（以不变的压力加压）、二次加压法（以确定的压力加压，并经过一次低压力再达到确定的压力）或三次加压法（先用较低压力顶紧，待接头加热到适宜温度时升压；降压，再升压至确定的压力）焊接工艺。在两根钢筋缝隙密合和镦粗过程中，按钢筋横截面面积计算，对钢筋施加的轴向压力应为30-40N/mm2；压焊时间约为150s。加压法见图4-20,其中（a）、（b）、（c）分别表示等压法、二次加压法、三次加压法。(4)加热用力时闻3)图V20气压焊的开始阶段应采用碳化焰，对准两钢筋接缝处集中加热，并应使其内焰包住缝隙，防止钢筋端面产生氧化。在确认两钢筋缝隙完全密合后，应改用中性焰，以压焊面为中心...
