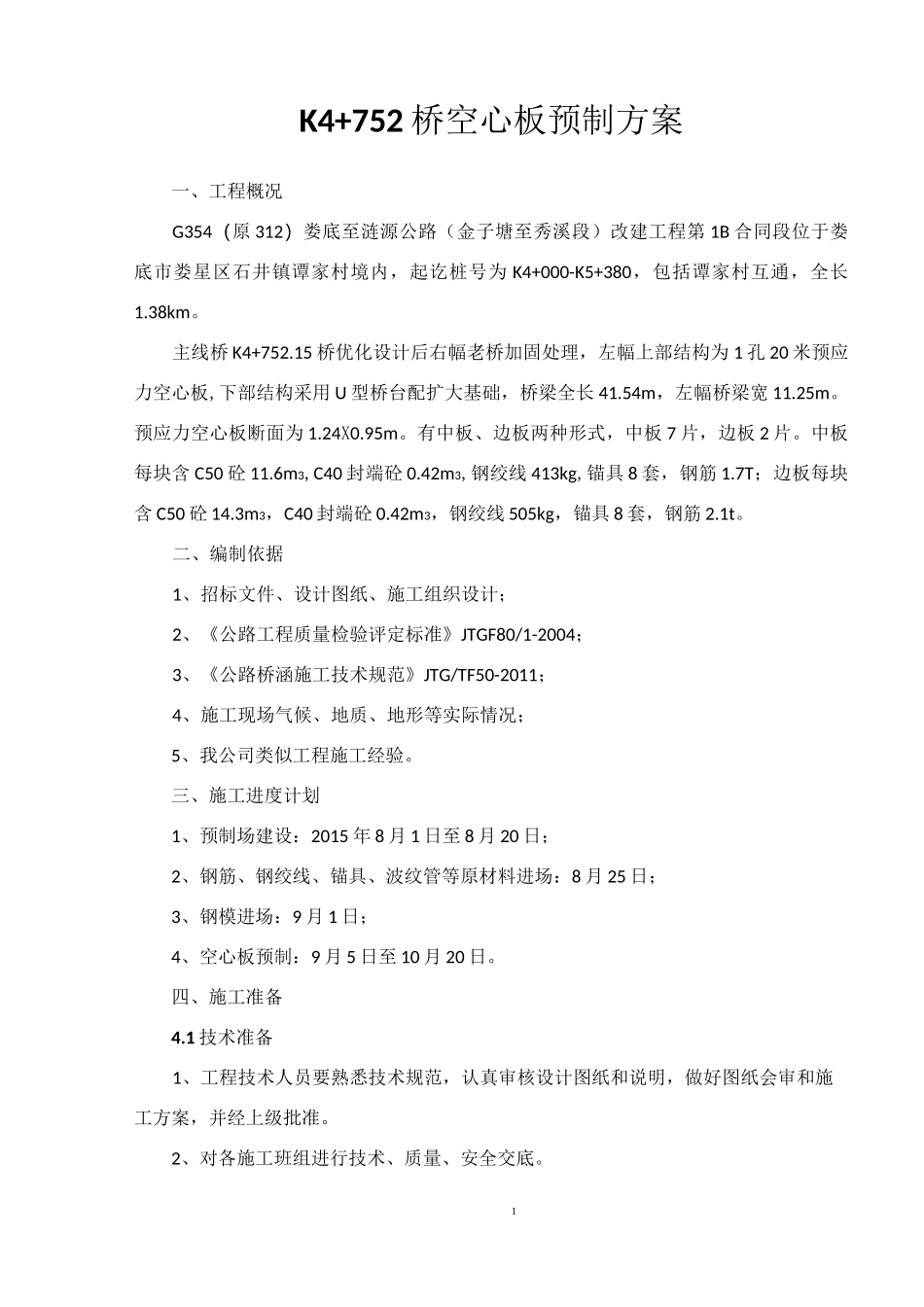

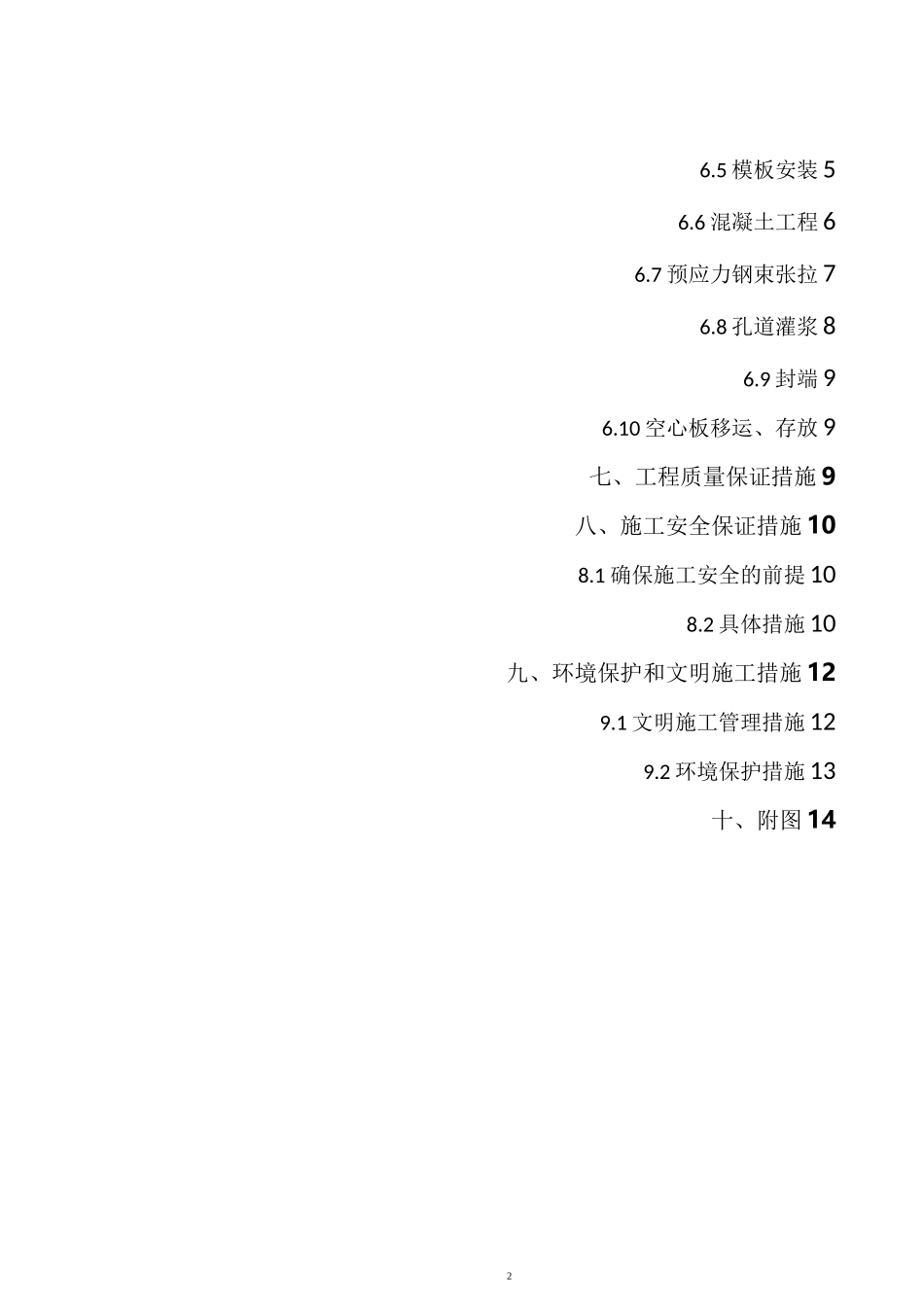

1K4+752桥空心板预制方案1一、工程概况1二、编制依据1三、施工进度计划1四、施工准备14.1技术准备14.2人员准备24.3预制场地与台座34.4施工机械选择34.5模板34.6原材料4五、施工工艺流程4六、主要工序施工方法46.1清理底模46.2钢筋制安46.3预埋波纹管、锚垫板56.4预埋件制安526.5模板安装56.6混凝土工程66.7预应力钢束张拉76.8孔道灌浆86.9封端96.10空心板移运、存放9七、工程质量保证措施9八、施工安全保证措施108.1确保施工安全的前提108.2具体措施10九、环境保护和文明施工措施129.1文明施工管理措施129.2环境保护措施13十、附图141K4+752桥空心板预制方案一、工程概况G354（原312）娄底至涟源公路（金子塘至秀溪段）改建工程第1B合同段位于娄底市娄星区石井镇谭家村境内，起讫桩号为K4+000-K5+380，包括谭家村互通，全长1.38km。主线桥K4+752.15桥优化设计后右幅老桥加固处理，左幅上部结构为1孔20米预应力空心板,下部结构采用U型桥台配扩大基础，桥梁全长41.54m，左幅桥梁宽11.25m。预应力空心板断面为1.24X0.95m。有中板、边板两种形式，中板7片，边板2片。中板每块含C50砼11.6m3,C40封端砼0.42m3,钢绞线413kg,锚具8套，钢筋1.7T；边板每块含C50砼14.3m3，C40封端砼0.42m3，钢绞线505kg，锚具8套，钢筋2.1t。二、编制依据1、招标文件、设计图纸、施工组织设计；2、《公路工程质量检验评定标准》JTGF80/1-2004；3、《公路桥涵施工技术规范》JTG/TF50-2011；4、施工现场气候、地质、地形等实际情况；5、我公司类似工程施工经验。三、施工进度计划1、预制场建设：2015年8月1日至8月20日；2、钢筋、钢绞线、锚具、波纹管等原材料进场：8月25日；3、钢模进场：9月1日；4、空心板预制：9月5日至10月20日。四、施工准备4.1技术准备1、工程技术人员要熟悉技术规范，认真审核设计图纸和说明，做好图纸会审和施工方案，并经上级批准。2、对各施工班组进行技术、质量、安全交底。序号工种1试验工2钢筋工3电焊工4模板工5混凝土6电工7普工8张拉工9修理工合计2人数备注2人4人2人4人4人1人2人4人1人24人3、做好原材料检验工作和商品混凝土配合比验证工作。4.2人员准备根据工程量及施工进度计划情况，本工程拟投入管理人员及劳动力情况见下表。拟投入管理人员一览表序号姓名职务备注1谢兵良项目经理2阳卓总工程师3樊德华桥梁工程师4金庭喜测量工程师5周京霞试验工程师6杨颖华计量工程师7谢洪波安全工程师拟投入劳动力一览表4.3预制场地与台座为便于空心板预制与吊装，预制场地布置在K4+980-K5+040主线路面上。预制场共设预制台座5个，分两批预制安装，不设存板区，预制好的梁板直接安装就位，预制场四周设置排水沟。台座宽度严格按照设计梁板底宽减少0.5cm,施工为1.235m,底模长度为22m（因梁长20m，偏角为20度），预制台座浇筑C25砼。台座表面采用水磨石地面，光滑平整，四周用角钢包边，端头设枕梁。台座下部设置模板对拉杆预留孔，预留孔的位置应与侧模的卡槽相对应。在台座两侧贴1cm厚的橡胶条，使空心板侧模挤压固定于台座上后浇注砼时不至漏浆。预制场靠小桩号侧设置300m2钢筋加工场及仓库。钢筋加工区搭设防雨棚，钢材原材料与加工成品贮存于地面以上0.3m的砖砌平台上。3预制场平面布置见附图1《预制场平面布置图》。4.4施工机械选择本工程钢束采用©s15-4、©s15-5、©S15-6三种，根据设计张拉力的大小选择二套千斤顶+油表+泵组合，其吨位为150T，能够满足工程张拉要求。张拉机具进场之前，经有资格的检测单位进行千斤顶和油表的校验。张拉机具必须要由专人操作使用。波纹管预埋孔道灌浆采用1台J2200B双层立式浆液搅拌机拌水泥净浆,1台BW-160灌浆泵注浆。钢筋加工采用©2-©10钢筋调直机、GQ-400钢筋切割机、GW-400钢筋弯曲机、BX1-400电焊机各一台。混凝土振捣采ZX50插入式振捣器。两台QY25汽车起重机用作移放空心板。4.5模板模板构造：模板分内模、侧模、端头模。外侧模采用5mm定型钢模，准备1.5套钢模，其中中板1套、边板0.5套。在立模前首先应对模板试拼，按规范检查其强度、刚度、几何尺寸和接缝平整、密实等。4.6原材料1、混凝土：C50砼109.8m3、C40砼3.8m3。采用湖南涟钢建设有...
