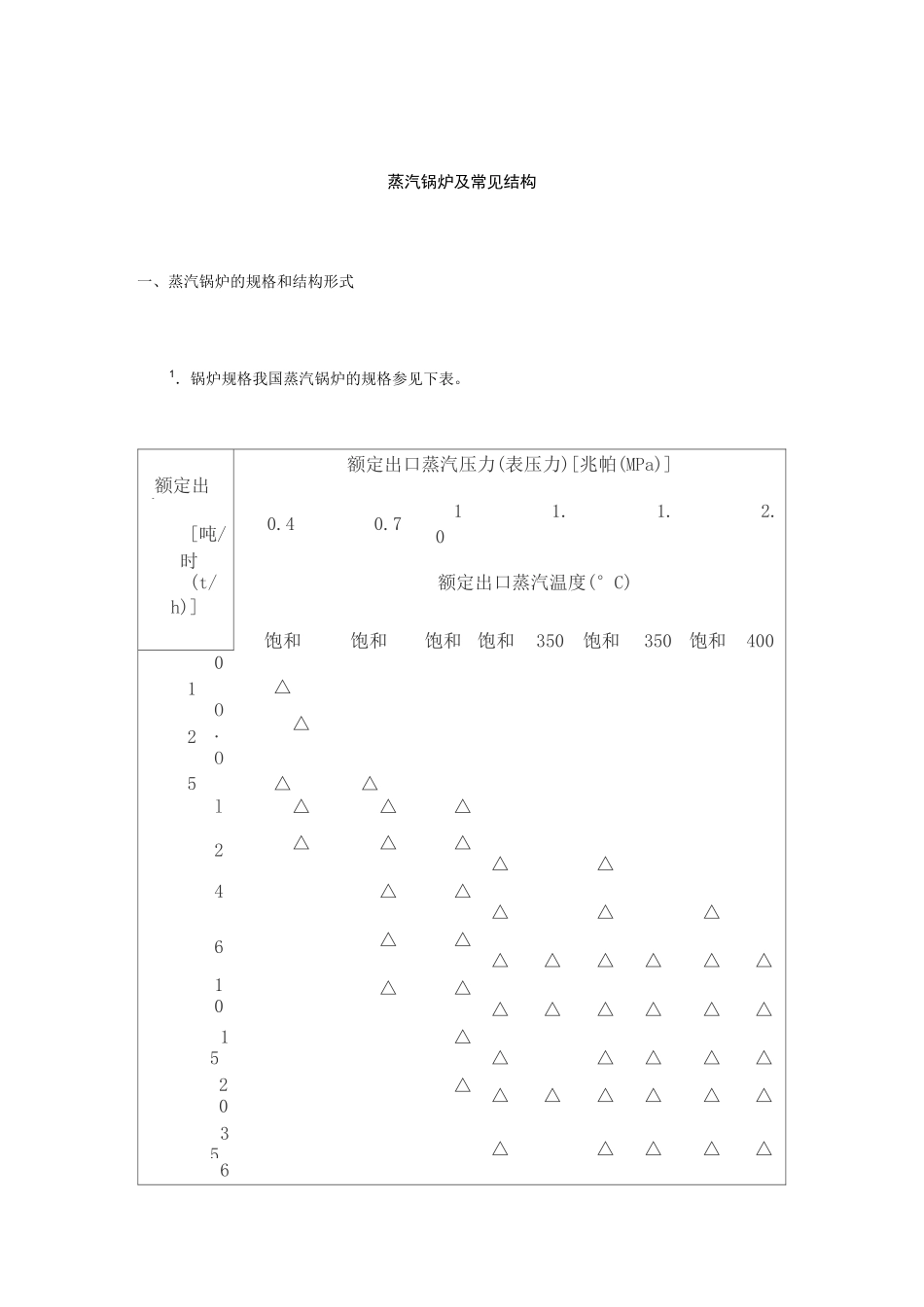

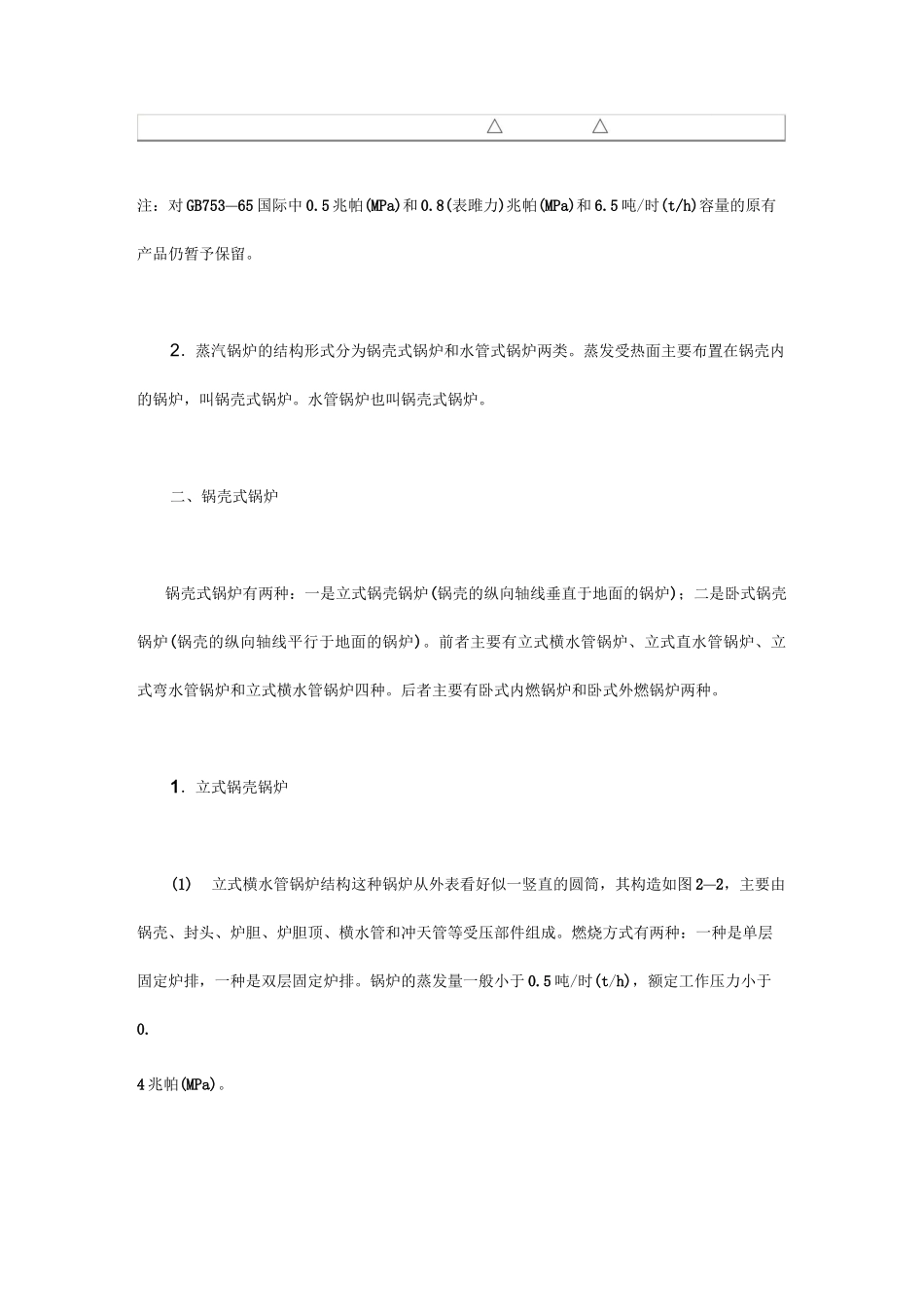

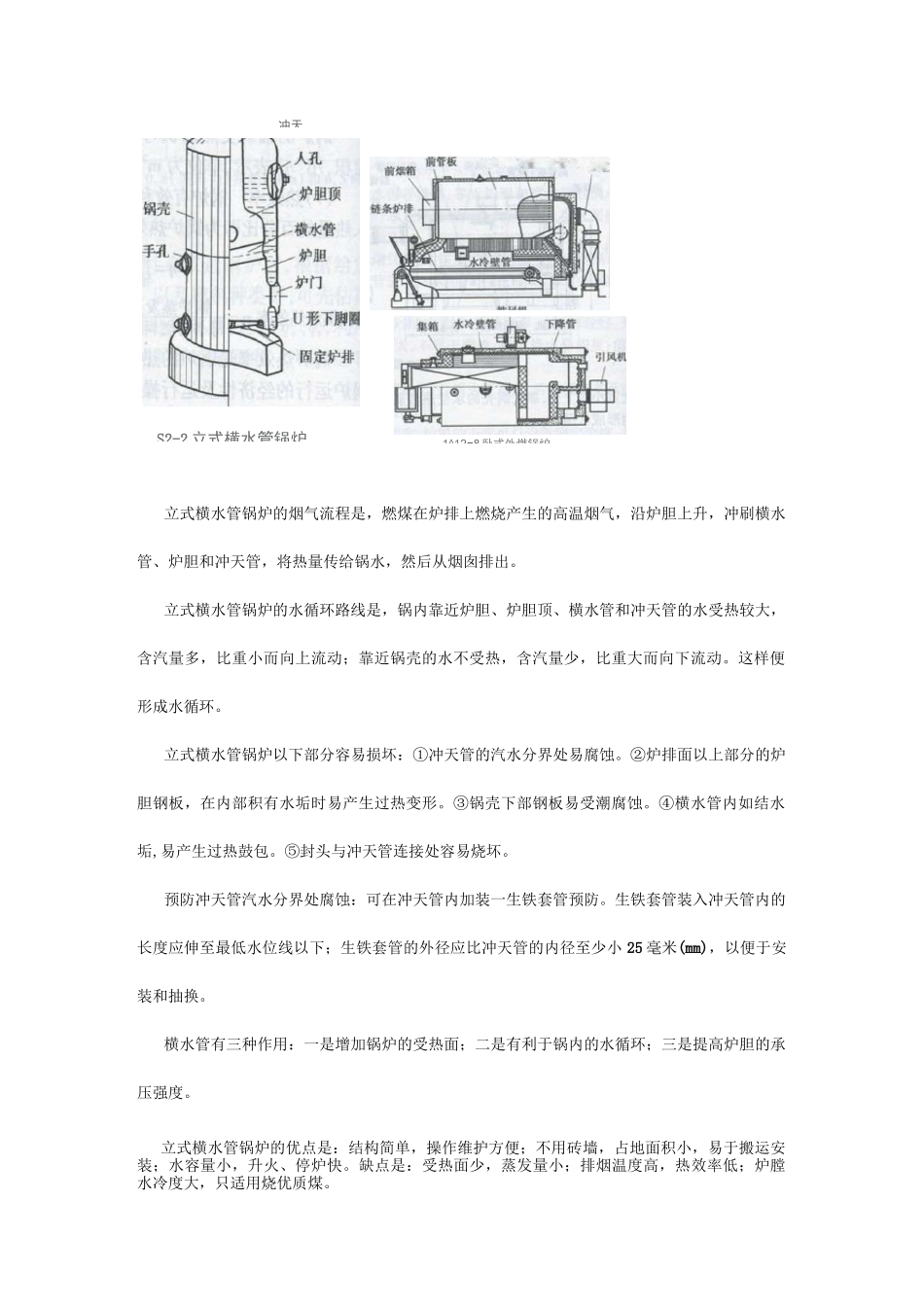

蒸汽锅炉及常见结构一、蒸汽锅炉的规格和结构形式1．锅炉规格我国蒸汽锅炉的规格参见下表。额定出口蒸汽压力(表压力)[兆帕(MPa)]额定出力0.40.71.1.31.62.5[吨/0时(t/额定出口蒸汽温度(°C)h)]饱和饱和饱和饱和350饱和350饱和4000.1△2O.△O.5△△l△△△2△△△△△4△△△△△6△△△△△△△△10△△△△△△△△15△△△△△△20△△△△△△△35△△△△△65注：对GB753—65国际中0.5兆帕(MPa)和0.8(表雎力)兆帕(MPa)和6.5吨/时(t/h)容量的原有产品仍暂予保留。2．蒸汽锅炉的结构形式分为锅壳式锅炉和水管式锅炉两类。蒸发受热面主要布置在锅壳内的锅炉，叫锅壳式锅炉。水管锅炉也叫锅壳式锅炉。二、锅壳式锅炉锅壳式锅炉有两种：一是立式锅壳锅炉(锅壳的纵向轴线垂直于地面的锅炉)；二是卧式锅壳锅炉(锅壳的纵向轴线平行于地面的锅炉)。前者主要有立式横水管锅炉、立式直水管锅炉、立式弯水管锅炉和立式横水管锅炉四种。后者主要有卧式内燃锅炉和卧式外燃锅炉两种。1．立式锅壳锅炉(1)立式横水管锅炉结构这种锅炉从外表看好似一竖直的圆筒，其构造如图2—2，主要由锅壳、封头、炉胆、炉胆顶、横水管和冲天管等受压部件组成。燃烧方式有两种：一种是单层固定炉排，一种是双层固定炉排。锅炉的蒸发量一般小于0.5吨/时(t/h)，额定工作压力小于0.4兆帕(MPa)。S2-2立式横水管锅炉立式横水管锅炉的烟气流程是，燃煤在炉排上燃烧产生的高温烟气，沿炉胆上升，冲刷横水管、炉胆和冲天管，将热量传给锅水，然后从烟囱排出。立式横水管锅炉的水循环路线是，锅内靠近炉胆、炉胆顶、横水管和冲天管的水受热较大，含汽量多，比重小而向上流动；靠近锅壳的水不受热，含汽量少，比重大而向下流动。这样便形成水循环。立式横水管锅炉以下部分容易损坏：①冲天管的汽水分界处易腐蚀。②炉排面以上部分的炉胆钢板，在内部积有水垢时易产生过热变形。③锅壳下部钢板易受潮腐蚀。④横水管内如结水垢,易产生过热鼓包。⑤封头与冲天管连接处容易烧坏。预防冲天管汽水分界处腐蚀：可在冲天管内加装一生铁套管预防。生铁套管装入冲天管内的长度应伸至最低水位线以下；生铁套管的外径应比冲天管的内径至少小25毫米(mm)，以便于安装和抽换。横水管有三种作用：一是增加锅炉的受热面；二是有利于锅内的水循环；三是提高炉胆的承压强度。立式横水管锅炉的优点是：结构简单，操作维护方便；不用砖墙，占地面积小，易于搬运安装；水容量小，升火、停炉快。缺点是：受热面少，蒸发量小；排烟温度高，热效率低；炉膛水冷度大，只适用烧优质煤。冲天1^12■8卧式外燃锅炉(2)立式直水管锅炉结构(图2—3)这种锅炉有上、下两节锅筒，直水管与上、下锅筒的管板连接组成对流管束，中间装有一根大直径的下降管，对流管束的外面圈有耐火墙，正对炉门的后面装有烟箱。其构造如图2—4,主要由上、下锅筒，上、下管板，炉胆，喉管，直水管和下降管等受压部件组成。锅炉的蒸发量一般小于0.7吨/时(t/h),额定工作压力小于0.7兆帕(MPa)。齧立笛丙水官锅炉貓构简隆立式直水管锅炉的烟气流程：煤在炉胆内的炉排上燃烧，高温烟气通过炉胆顶部的喉管进入对流管束作横向冲刷放热，并绕过流管束旋转一周后，进入后部烟箱，然后从烟囱排出。立式直水管锅炉的水循环路线：炉胆和喉管周围的水受热上升，全部直水管的水也受热上升仅中间的下降管受热少，水流下降。这样便形成水循环。立式直水管锅炉的优点：结构紧凑，水循环较好；上、下管板不易过热烧坏；直水管检修除垢方便，热效率较立式横水管锅炉高。缺点：炉胆的水冷度大，不适用烧劣质煤；下管板易积灰,如不及时清除，既影响传热又腐蚀钢板。(3)立式弯水管锅炉的结构主要由锅壳，封头，炉胆，炉胆顶，内、外弯水管，喉管等受压部件组成(图2—5)。锅炉的蒸发量和工作压力与立式直水管锅炉相同。卿定炉擀--上鋼前一-水怔我擁上骨極卜障抵进水箕炉门一-I」形下胛熾囹2-5立式窖水鹫锅炉立式弯水管锅炉的烟气流程：煤在炉胆内的炉排上燃烧，产生的高温烟气向内弯水管放热后,从喉管进入后烟箱，分左、右两路围绕锅内外弯水管壳各旋转半周，横向冲刷外弯水管，然后汇集于前烟箱经烟囱排出...
