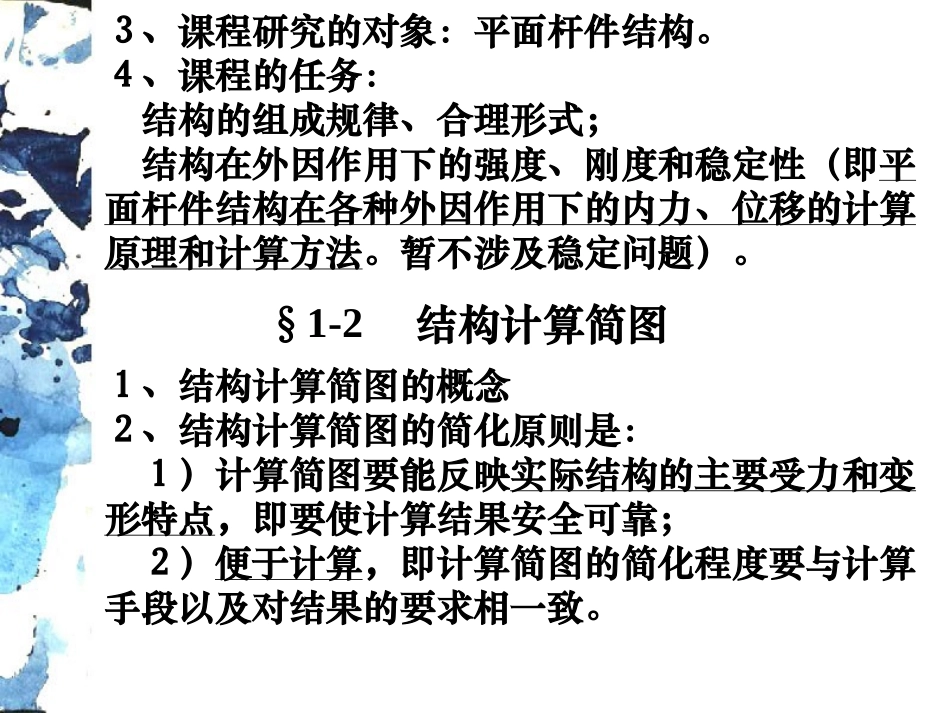

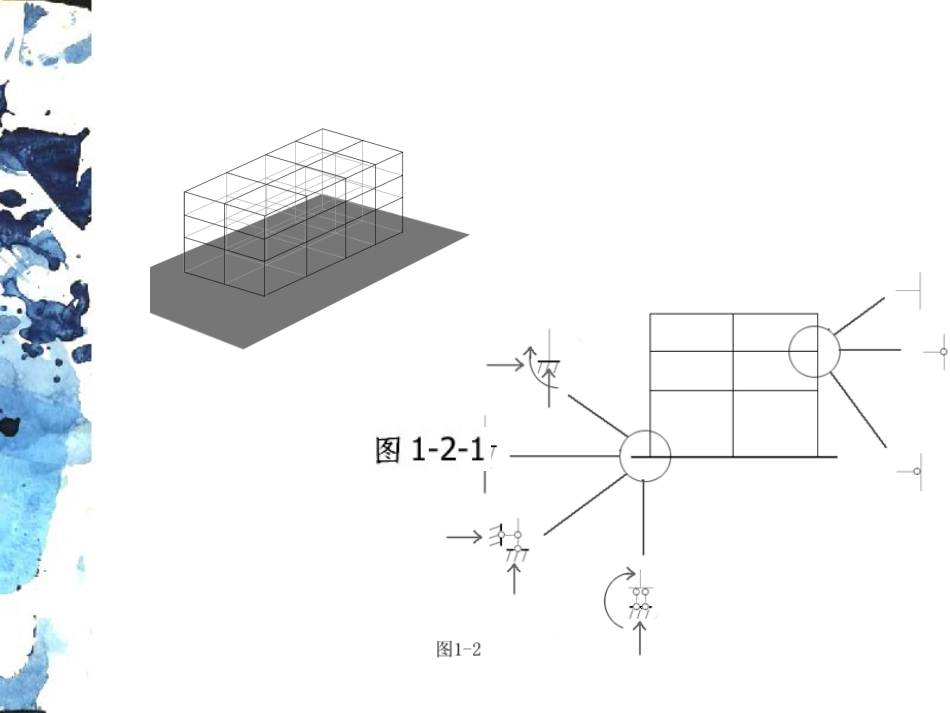

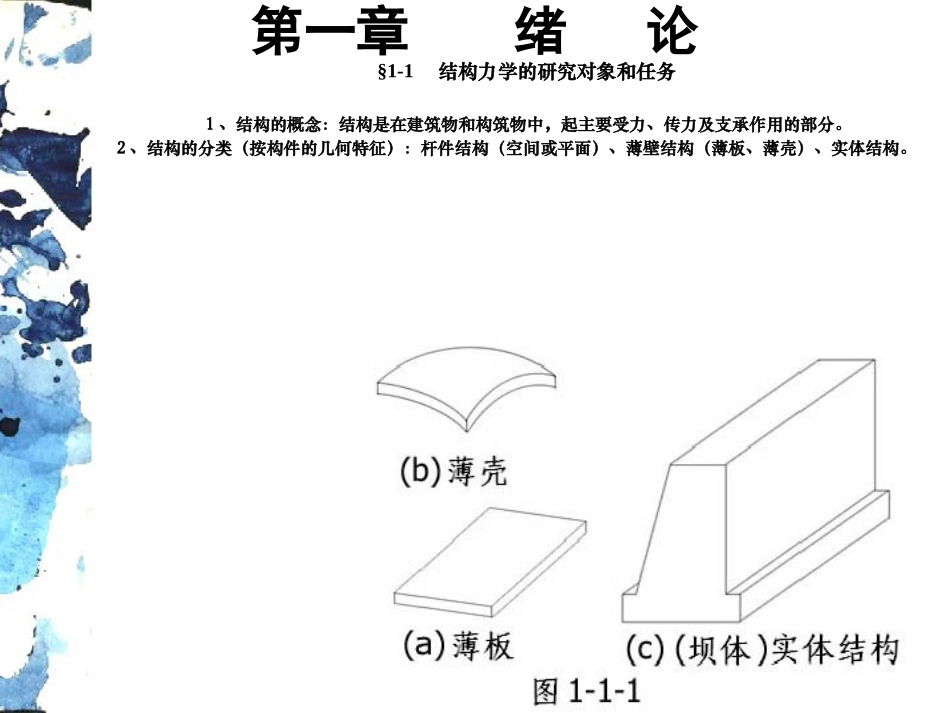

第一章绪论§1-1结构力学的研究对象和任务１、结构的概念：结构是在建筑物和构筑物中，起主要受力、传力及支承作用的部分。２、结构的分类（按构件的几何特征）：杆件结构（空间或平面）、薄壁结构（薄板、薄壳）、实体结构。３、课程研究的对象：平面杆件结构。４、课程的任务：结构的组成规律、合理形式；结构在外因作用下的强度、刚度和稳定性（即平面杆件结构在各种外因作用下的内力、位移的计算原理和计算方法。暂不涉及稳定问题）。１、结构计算简图的概念２、结构计算简图的简化原则是：１）计算简图要能反映实际结构的主要受力和变形特点，即要使计算结果安全可靠；２）便于计算，即计算简图的简化程度要与计算手段以及对结果的要求相一致。§1-2结构计算简图３、结构计算简图的几个要点：空间杆件结构的平面简化杆件构件的简化：以杆件的轴线代替杆件；杆件之间连接的简化：理想结点代替杆件与杆件之间的连接。１）铰结点：汇交于一点的杆端是用一个完全无磨擦的光滑铰连结。铰结点所连各杆端可独自绕铰心自由转动，即各杆端之间的夹角可任意改变。２）刚结点：汇交于一点的杆端是用一个完全不变形的刚性结点连结，形成一个整体。刚结点所连各杆端相互之间的夹角不能改变。３）组合结点（半铰)：刚结点与铰结点的组合体。结构与支承物连接的简化：以理想支座代替结构与其支承物（一般是大地）之间的连结。１）活动铰支座：允许沿支座链杆垂直方向的微小移动。沿支座链杆方向产生约束力。２）固定铰支座：允许饶固定铰铰心的微小转动。过铰心产生任意方向的约束力（分解成水平和竖直方向的两个力）。３）固定支座：不允许有任何方向的移动和转动，产生水平、竖直及限制转动的约束力。§1-3杆件结构的分类1、按结构的受力特点分类：梁：由水平（或斜向）放置杆件构成。梁构件主要承受弯曲变形，是受弯构件。刚架：不同方向的杆件用结点（一般都有刚结点）连接构成。刚架杆件以受弯为主，所以又叫梁式构件。桁架：由若干直杆在两端用铰结点连接构成。桁架杆件主要承受轴向变形，是拉压构件。组合结构：由梁式构件和拉压构件构成。拱：一般由曲杆构成。在竖向荷载作用下有水平支座反力。2、按计算方法分类：静定结构,超静定结构。§1-4荷载分类１、按作用时间分类：恒载：永久作用在结构上。如结构自重、永久设备重量。活载：暂时作用在结构上。如人群、风、雪（在结构上可占有任意位置的可动荷载）及车辆、吊车（在结构上平行移动并保持间距不变的移动荷载）。２、按作用性质分类：静力荷载：荷载由零加至最后值，且在加载过程中结构始终保持静力平衡，即可忽略惯性力的影响。动力荷载：荷载（大小、方向、作用线）随时间迅速变化，并使结构发生不容忽视的惯性力。３、按与结构的接触分类：直接荷载，间接荷载。第二章平面体系的几何组成分析§2-1概述平面杆件结构，是由若干根杆件构成的能支承荷载的平面杆件体系，而任一杆件体系却不一定能作为结构。本节内容：研究结构的组成规律和合理形式。前提条件：不考虑结构受力后由于材料的应变而产生的微小变形，即把组成结构的每根杆件都看作完全不变形的刚性杆件。一、术语简介（图２-1-1）１、几何不变体系：在荷载作用下能保持其几何形状和位置都不改变的体系称之。２、几何可变体系：在荷载作用下不能保持其几何形状和位置都不改变的体系称之。３、刚片：假想的一个在平面内完全不变形的刚性物体叫作刚片。在平面杆件体系中，一根直杆、折杆或曲杆都可以视为刚片，并且由这些构件组成的几何不变体系也可视为刚片。刚片中任一两点间的距离保持不变，既由刚片中任意两点间的一条直线的位置可确定刚片中任一点的位置。所以可由刚片中的一条直线代表刚片。二、研究体系几何组成的任务和目的：１、研究结构的基本组成规则，用及判定体系是否可作为结构以及选取结构的合理形式。２、根据结构的几何组成，选择相应的计算方法和计算途径。§2-2平面体系的自由度一、自由度的概念体系可独立运动的方式称为该体系的自由度。或表示体系位置的独立坐标数。平面体系的自由度：用以确定平面体系在平面内位置的独立坐标数。（图2-2-2）上３...
