机械制图习题集-第六章答案(大连理工大学版)VIP免费

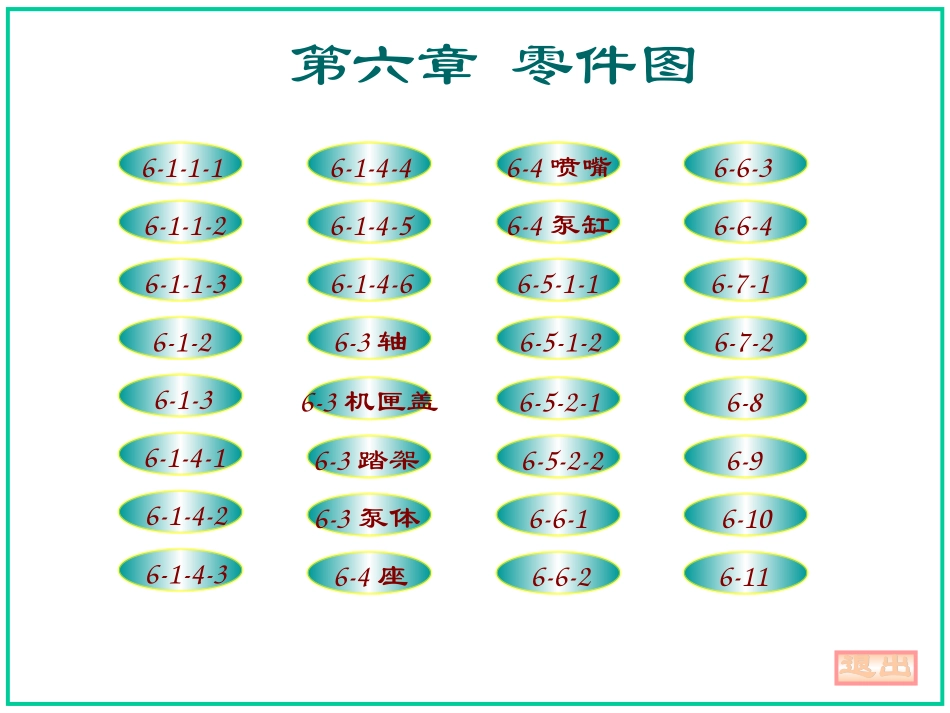

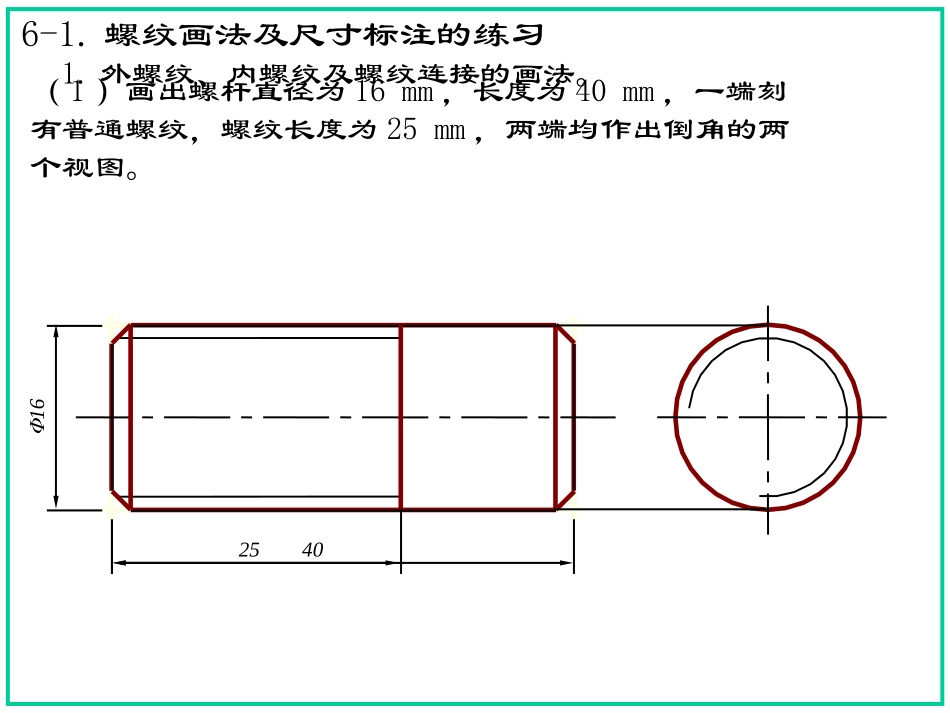

第六章零件图6-1-4-26-1-4-36-1-4-16-1-36-1-1-36-1-26-1-1-26-1-1-1退出退出6-3泵体6-3踏架6-3机匣盖6-1-4-66-3轴6-1-4-56-1-4-46-4座6-6-16-5-2-26-5-2-16-5-1-16-5-1-26-4泵缸6-4喷嘴6-6-26-106-96-86-7-16-7-26-6-46-6-36-11（1）画出螺杆直径为16mm，长度为40mm，一端刻有普通螺纹，螺纹长度为25mm，两端均作出倒角的两个视图。6-1.螺纹画法及尺寸标注的练习1.外螺纹、内螺纹及螺纹连接的画法。4016253616（2）画出在长为45mm、宽25mm、高25mm的铸铁块上，制出螺孔直径为16mm，钻深为36mm，螺孔深为28mm的盲孔的两个视图。6-1.螺纹画法及尺寸标注的练习1.外螺纹、内螺纹及螺纹连接的画法。28（3）将（1）、（2）题的外、内螺纹连接起来，画出螺纹旋入长度为20的两个视图。6-1.螺纹画法及尺寸标注的练习1.外螺纹、内螺纹及螺纹连接的画法。6-1.螺纹画法及尺寸标注的练习2.画出左图所示管螺纹的连接图，管口倒角为C2。6-1.螺纹画法及尺寸标注的练习3.根据螺纹标记查出表内所要求的内容，并填入表中。6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（1）普通螺纹，大径16mm，螺距2mm，公差带代号6f，长度20mm，倒角C1.6。6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（2）普通螺纹，大径12mm，螺距1mm，公差带代号7H，长度25mm，倒角C1.6。6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（3）梯形螺纹，公称直径16mm，导程8mm，线数2，公差带代号6g，长度20mm，倒角C1.6。6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（4）锯齿形螺纹，公称直径12mm，导程4mm，线数2，公差带代号6H，长度40mm，倒角C1.6。6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（5）55゜非密封管螺纹，尺寸代号1/2，公差等级A，长度35mm，倒角C1.6。6-1.螺纹画法及尺寸标注的练习4.在图上标注出螺纹的尺寸。（6）55゜密封管螺纹，尺寸代号1/2，长度20mm。6-3-16-3-26-3-3(图号）（校名、班号）光明王制图审核中向踏架比例1.圆角。2.铸件不得有气孔、裂纹等缺陷。3.铸件退火处理，消除内应力。技术要求其余6-3-46-4-16-4-26-4-36-5-1-1将指定的表面粗糙度用代号标注在图上。6-5-1-2将指定的表面粗糙度用代号标注在图上。6-5-2-1根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。6-5-2-2根据配合代号，在零件图上用偏差值的形式分别标出轴和孔的尺寸公差，并指出是哪一类配合。6-6-1根据配合代号，在零件图上分别标出轴和孔的直径公差带代号和偏差值。6-6-2根据轴和孔的偏差值，在装配图上注出其配合代号。6-6-3用文字说明图中框格标注的含义。6-6-4将文字说明的形位公差用框格标注在图上。6-7-1读主轴零件图,想出形状,要求:(1)在指定位置处画断面图C-C；（2）填写问答。6-7-2读端盖零件图,想出形状,要求:(1)在指定位置画向视图C(外形)；（2）填写问答。6-8读拨叉零件图，画出俯视图（外形），并回答问题6-9读壳体零件图,画出全剖的主视图和向视图D（外形）,并回答问题6-10读底座零件图，在指定位置上画出向视图（外形）和断面图6-11读支座零件图，在指定位置上画出全剖视图B-B和全剖视图C-C,并填空回答问题、
