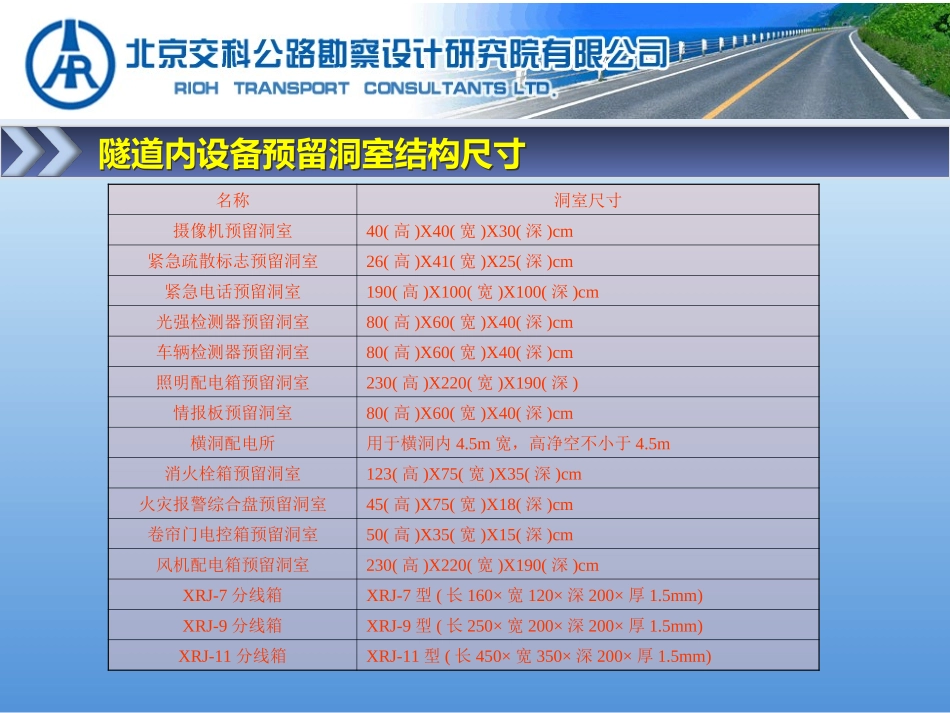

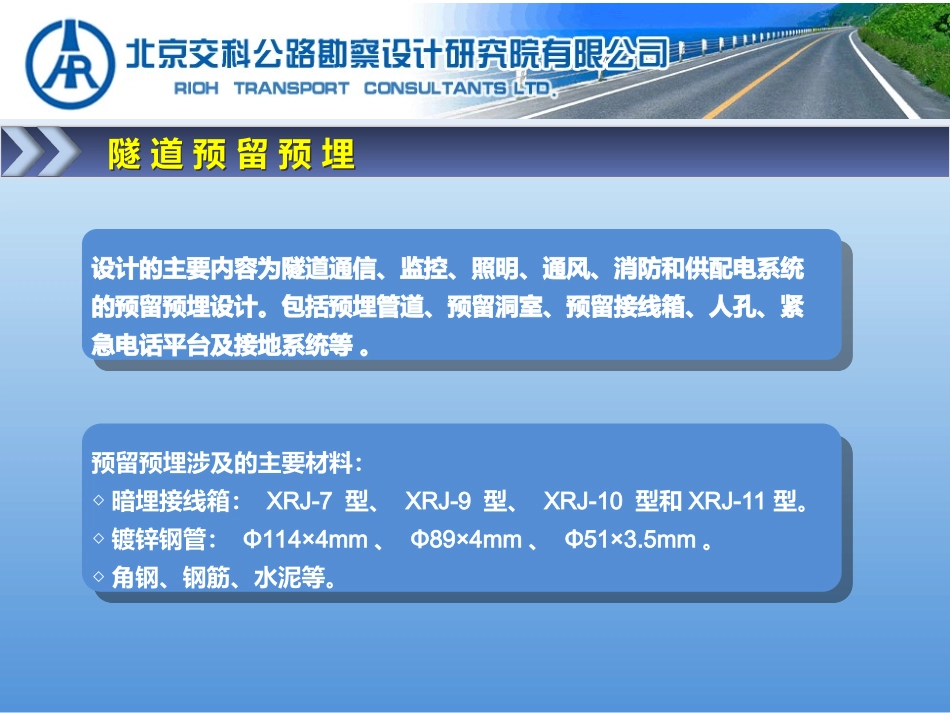

北京交科公路勘察设计研究院2015年06月汇报人：张晋阳海公路复线柘荣至福安段高速公路工程隧道监控、通风、照明、供配电及消防设施预留预埋技术交底隧道预留预埋隧道预留预埋预留预埋涉及的主要材料：◇暗埋接线箱：XRJ-7型、XRJ-9型、XRJ-10型和XRJ-11型。◇镀锌钢管：Φ114×4mm、Φ89×4mm、Φ51×3.5mm。◇角钢、钢筋、水泥等。设计的主要内容为隧道通信、监控、照明、通风、消防和供配电系统的预留预埋设计。包括预埋管道、预留洞室、预留接线箱、人孔、紧急电话平台及接地系统等。隧道内设备预留洞室结构尺寸隧道内设备预留洞室结构尺寸名称洞室尺寸摄像机预留洞室40(高)X40(宽)X30(深)cm紧急疏散标志预留洞室26(高)X41(宽)X25(深)cm紧急电话预留洞室190(高)X100(宽)X100(深)cm光强检测器预留洞室80(高)X60(宽)X40(深)cm车辆检测器预留洞室80(高)X60(宽)X40(深)cm照明配电箱预留洞室230(高)X220(宽)X190(深)情报板预留洞室80(高)X60(宽)X40(深)cm横洞配电所用于横洞内4.5m宽，高净空不小于4.5m消火栓箱预留洞室123(高)X75(宽)X35(深)cm火灾报警综合盘预留洞室45(高)X75(宽)X18(深)cm卷帘门电控箱预留洞室50(高)X35(宽)X15(深)cm风机配电箱预留洞室230(高)X220(宽)X190(深)cmXRJ-7分线箱XRJ-7型(长160×宽120×深200×厚1.5mm)XRJ-9分线箱XRJ-9型(长250×宽200×深200×厚1.5mm)XRJ-11分线箱XRJ-11型(长450×宽350×深200×厚1.5mm)隧道预留预埋隧道预留预埋根据不同设备需求预留控制箱洞室◆隧道内监控配电电缆利用照明设施敷设的桥架，在设置监控设备处分支（监控设施在照明桥架处预留接线箱盒和分支管道，以方便电缆引下）。隧道预留预埋隧道预留预埋接线盒位置距隧道中心线1.0m隧道预留预埋隧道预留预埋◆隧道内侧壁衬砌内预埋的管道采用镀锌钢管，预埋管道与隧道墙壁表面的净距离不小于8cm，如果与二衬的钢筋网有冲突，可进行适当调整。预埋镀锌钢管所有预埋管道内均应预留3的钢丝，并在管口外预留不小于30cm的出头，管口需用软木塞或其它类似的替代物堵住。消火栓箱预留洞室火灾报警综合盘与消火栓预留洞室合并设置隧道预留预埋隧道预留预埋◆PLC控制模块与风机配电箱或照明配电箱同址布置，与风机配电箱或照明配电箱洞室合并使用，并埋设2根Φ89X4mm镀锌钢管横穿过路。◆与紧急电话（ET）同址布置的诱导灯控制器(DGC)，采用与紧急电话洞室合并使用，并埋设2根Φ89X4mm镀锌钢管横穿过路，其它处紧急电话（ET）洞室则不需埋设横穿过路钢管。隧道预留预埋隧道预留预埋◆各类洞室的预留尺寸要符合图纸要求，做到尺寸准确，洞室方正，不得歪斜；箱体嵌入牢固、美观，管道要在箱体内部留出不少于5cm的预留量。◆隧道内预留洞室尺寸需符合设计要求。本设计图纸中仅提供掘洞的结构尺寸及位置，请主体工程设计单位根据其所在位置的地质情况、锚固方式、隧道内衬砌的构造等条件进行配筋并校核；掘洞应与隧道衬砌等构造物一同浇筑。◆各类洞室的预留位置原则上以施工图为准，如有冲突，可根据实际情况，在前后5米范围内调整（原则上其它系统洞室要避让消火栓洞室）。隧道预留预埋隧道预留预埋◆隧道内电缆支架采用镀锌角钢支架，通信电缆支架设置在外侧电缆沟内，纵向1米设置一处。不设置水消防的隧道，通信电缆支架，每处设置二根，长度350mm。设置水消防的隧道，通信电缆支架，每处设置三根,长度220mm。隧道预留预埋隧道预留预埋◆隧道内电力电缆支架设置在内侧电缆沟内，纵向1米设置一处。电力电缆支架，每处设置三根,长度400mm。隧道预留预埋隧道预留预埋◆隧道洞口处需预埋通信、电力及消防管道综合管网，施工时注意管道预埋的具体数量和位置，确保不漏埋。电力管道横穿距洞口桩号5米通信管道横穿路洞口桩号10米消防套管横穿距洞口桩号25米◆镀锌钢管的材质、规格、型号、应符合设计文件的规定，满足国家标准GB／T21835-2008《焊接钢管尺寸及单位长度重量》的要求。◆镀锌钢管应进行热浸镀锌处理，镀锌值≥450g/㎡，镀层应均匀完整,表面光洁、无脱落、无气泡等缺陷。热浸镀锌所用的锌为《锌锭》（GB/T470-2008）中规定的0号锌或1号锌。隧道预留预埋隧道预留预埋◆镀锌钢管...
