沥青混合料车辙试验VIP免费

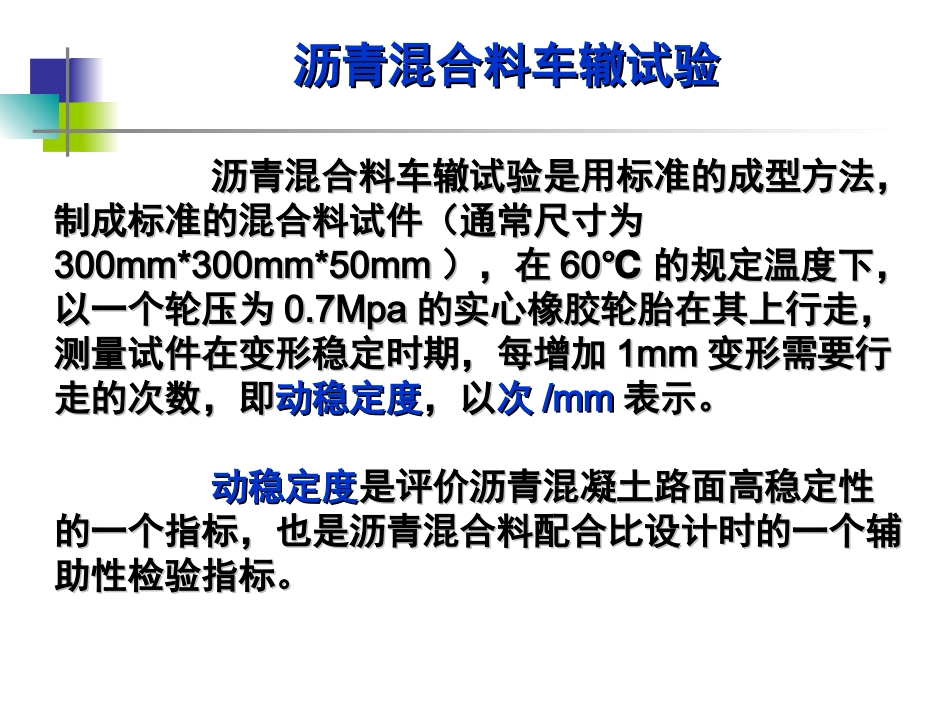

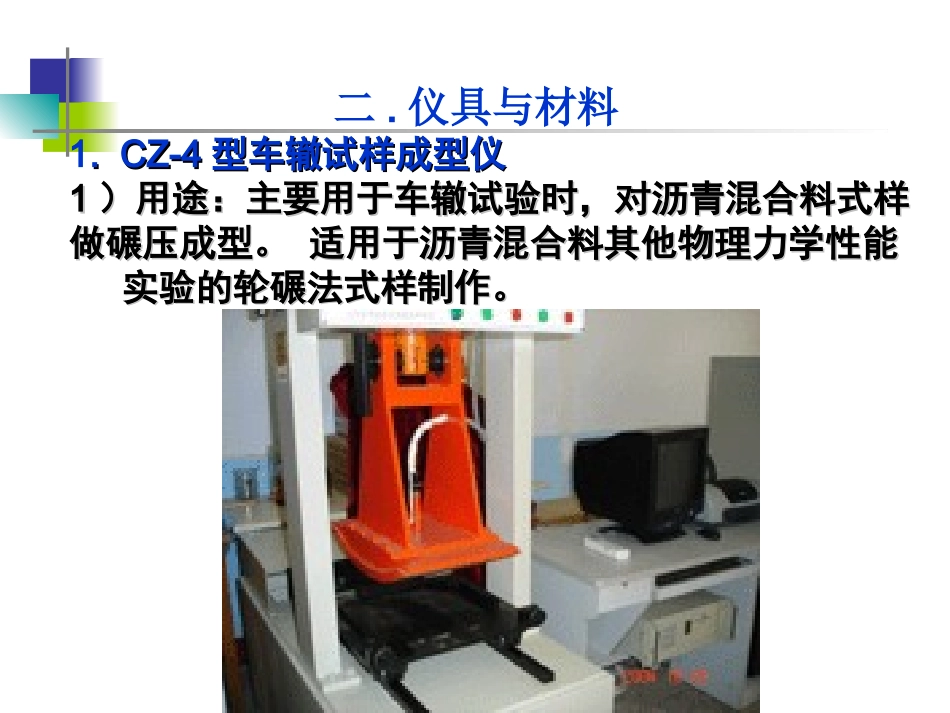

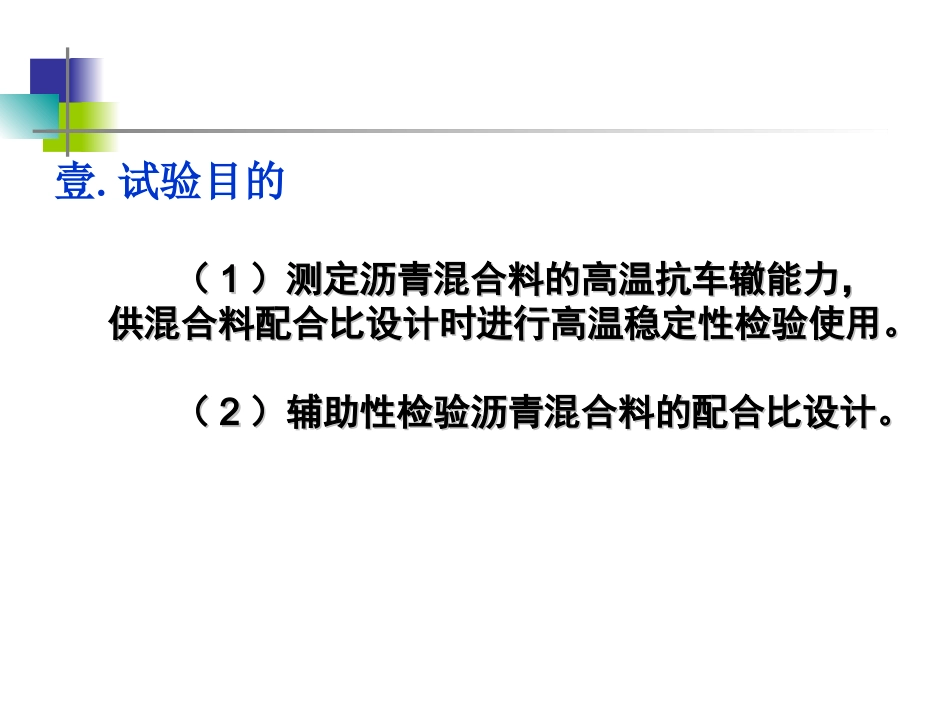

沥青混合料车辙试验沥青混合料车辙试验沥青混合料车辙试验是用标准的成型方法，沥青混合料车辙试验是用标准的成型方法，制成标准的混合料试件（通常尺寸为制成标准的混合料试件（通常尺寸为300mm*300mm*50mm300mm*300mm*50mm），在），在60℃60℃的规定温度下，的规定温度下，以一个轮压为以一个轮压为0.7Mpa0.7Mpa的实心橡胶轮胎在其上行走，的实心橡胶轮胎在其上行走，测量试件在变形稳定时期，每增加测量试件在变形稳定时期，每增加1mm1mm变形需要行变形需要行走的次数，即走的次数，即动稳定度动稳定度，以，以次次/mm/mm表示。表示。动稳定度动稳定度是评价沥青混凝土路面高稳定性是评价沥青混凝土路面高稳定性的一个指标，也是沥青混合料配合比设计时的一个辅的一个指标，也是沥青混合料配合比设计时的一个辅助性检验指标。助性检验指标。壹.试验目的（（11）测定沥青混合料的高温抗车辙能力，）测定沥青混合料的高温抗车辙能力，供混合料配合比设计时进行高温稳定性检验使用。供混合料配合比设计时进行高温稳定性检验使用。（（22）辅助性检验沥青混合料的配合比设计。）辅助性检验沥青混合料的配合比设计。二.仪具与材料1.CZ-4.CZ-4型车辙试样成型仪型车辙试样成型仪11）用途：主要用于车辙试验时，对沥青混合料式样）用途：主要用于车辙试验时，对沥青混合料式样做碾压成型。做碾压成型。适用于沥青混合料其他物理力学性能适用于沥青混合料其他物理力学性能实验的轮碾法式样制作。实验的轮碾法式样制作。2）主要技术指标碾压轮：半径500mm宽300mm碾压轮温度范围：（可任意设定）室温~200摄氏度承载车走行速度：6次往返/分承载车走行距离：300mm承载车走行次数：0~999次（任意设定）碾压轮压力范围：0~12KN碾压轮线压力（轮宽300mm，正压应力为9KN）：300N/cm试样模型尺寸：300*300*50cm3整机轮廓尺寸：200cm（长）*63cm（宽）*136cm（高）整机重量：1.2吨2.2.车辙试验机车辙试验机2.2.车辙试验机车辙试验机——主要由下列部分组成：（1）试件台可牢固地安装两种宽度（300mm和150mm）的规定尺寸试件的试模。（2）试验轮橡胶制的实心轮胎。外径φ200mm，轮宽50mm，橡胶层厚15mm。橡胶硬度（国际标准硬度）20℃时为84±4；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为42次／min±1次／min（21次往返／min），允许采用曲柄连杆驱动试验台运动（试验轮不动）的任一种方式。（3）加载装置使试验轮与试件的接触压强在60℃时为0.7MPa±0.05MPa，施加的总荷载为78Kg左右，根据需要可以调整。（4）试模：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm。（5）变形测量装置自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。（6）温度检测装置自动检测并记录试件表面及恒温室内温度的温度传感器、温度计（精密度0.5℃）。3.3.恒温室恒温室车辙试验机必须整机安放在恒温室内，车辙试验机必须整机安放在恒温室内，装有加热器、气流循环装置及装有自动温度控制装有加热器、气流循环装置及装有自动温度控制设备，能保持恒温室温度设备，能保持恒温室温度60±1℃℃60±1℃℃（试件内部（试件内部温度温度60±0.5℃℃60±0.5℃℃），根据需要亦可为其他需要），根据需要亦可为其他需要的温度。用于保温试件并进行检验。温度应能自的温度。用于保温试件并进行检验。温度应能自动连续记录。动连续记录。三三..试件的制作方法试件的制作方法1.1.按实验十二马歇尔稳定度试件成型方法，确定沥青按实验十二马歇尔稳定度试件成型方法，确定沥青混合料的拌合温度和压实温度。混合料的拌合温度和压实温度。2.2.将金属试模及小型击实锤等置于约将金属试模及小型击实锤等置于约100100摄氏度的摄氏度的烘箱中加热烘箱中加热11小时备用。小时备用。3.3.称出制作一块试件所需的各种材料的用量。称出制作一块试件所需的各种材料的用量。先按试件体积（先按试件体积（VV）乘以马歇尔稳定度击实）乘以马歇尔稳定度击实密密度，再乘以系数度，再乘以系数1.031.03，即得材料总用量，再按配合，即得材料总用量，再按配合比比计算出各种材料...
