使用origin绘图的简单教程VIP免费

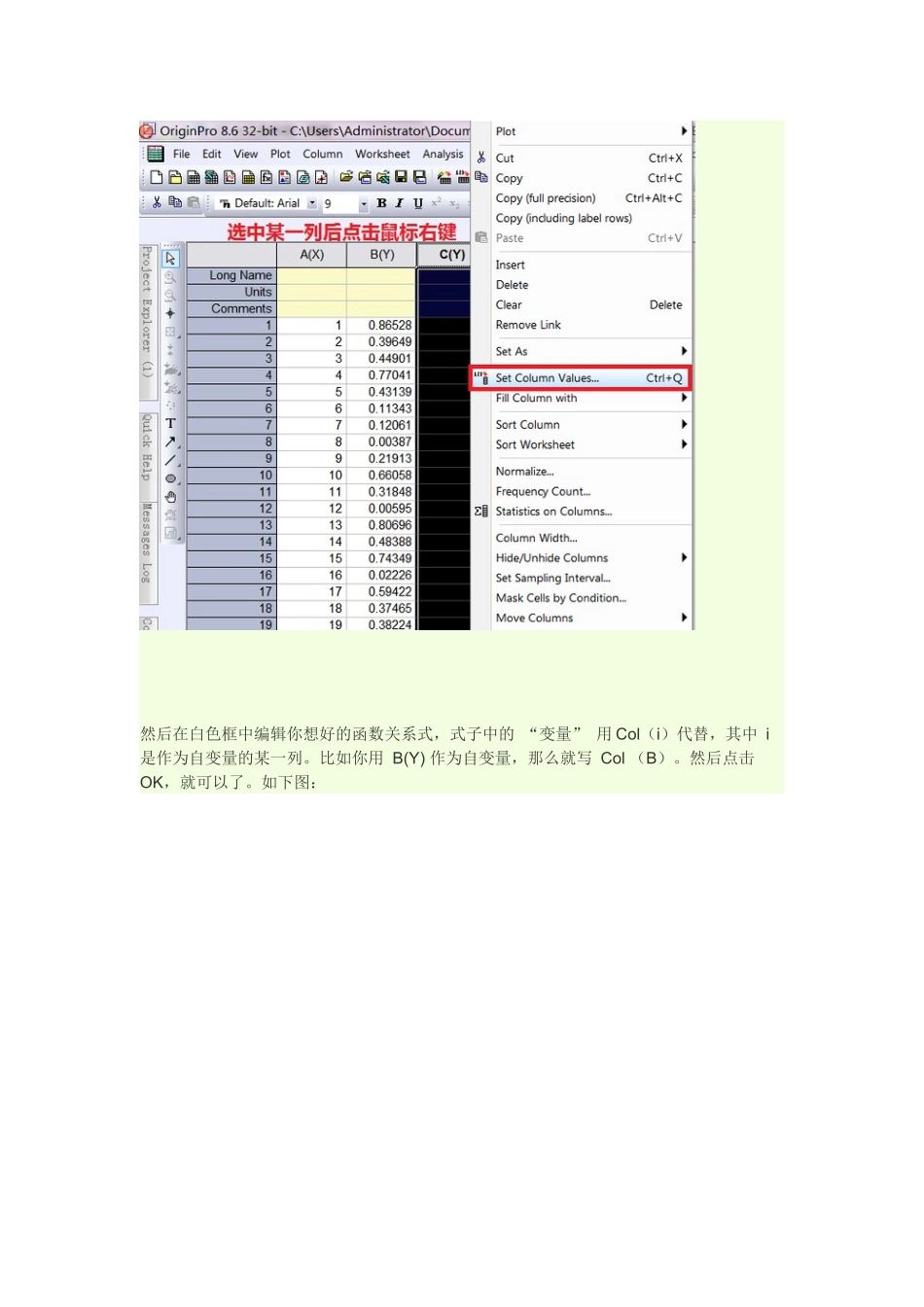

使用origin绘图的简单教程每年到修改论文的时候，发现很多同学不懂图形和数据处理，出来的图形惨不忍睹。有的人想学没处学，有的根本不想学，最后的结果是研究生给本科生干活，老师给学生干活。所以有空的时候，想以这种方式写一点数据处理技术，给自己的未来减负。1.Origin如何输出图表以及在word中如何插入在word中插入origin的图表，一种是携带数据的，就是说点击它可以进入origin进行修改，这种适合文章还没定稿之前；另外一种直接就是图片格式的图表，无法进行数据修改，只能进行图片编辑，适合投稿的时候使用，这样别人就无法窥探你的数据。1.携带数据方式最简单的方法就是在origin图表页面直接按ctrl+c，然后在word里按ctrl+v，也就是万能的粘贴-复制=_=还可以点击origin菜单栏edit-copypage，然后在word里粘贴第三种方法稍微麻烦点，origin直接保存project，在word里插入-对象-由文件创建-浏览，选择刚刚保存的.opj格式的文件即可。2.图片格式origin菜单栏file-exportpage，保存的时候可以选择你要保存的类型，可以选择需要的格式，比如jpg、gif图片格式等，DPI分辨率一般设置为300就足够了。(我用的中文绿色版的，嘿嘿)下面在word里直接插入图片，相信这一步大家都会，呵呵。PS：用ORIGIN编制了一个曲线图，将图标添加进WORD里面之后，曲线中的汉字说明都变成了“?”。。解决方法是在origin中选择的汉字字体不是宋体，改为宋体就可以了另外，建议用高版本的origin2.origin软件如何对jpg图片添加文字首先把JPG图片导入origin中，在origin中新建个Layout，然后File>ImportImage……将图片导入到Layout，将图片调整好大小比例。点击左侧工具栏上的“T”(TextTool)按钮，在图片上你要插入文字的位置点击，此时可以输入文字了。修改完成后，File>ExportPage同样将图片导出即可3.origin如何在画出的曲线上取点，通过一组数据拟合出一条曲线，现在想在曲线上取点，并做标记可以点击Origin左侧工具栏上的”田“工具图标，然后点击在你的曲线上，这样就选择了一个数据点，相应的X，Y坐标值也会显示出来。然后按键盘上的左右箭头键，在你的曲线上移动光标，找到你想要标记的点，比如X=50，相应的Y值也会显示出来。记录下X，Y值，然后在数据栏中新添两栏数据，分别输入X，Y的值。在你的图中添加新的图层，将这组新数据导入到你的新图层中，修改新数据点的大小、形状和颜色，让它和原来的曲线有所区别。4.origin如何拟合曲线并给出公式在origin中，先在菜单栏中选择绘图菜单，单击里面的散点图的绘制，之后在菜单栏中选择分析菜单，里面有线性拟合和多项式拟合等，单击你要的拟合方式，在弹出的子窗口中将“showformulaongraph”勾选一下，就可以显示公式了5.origin如何拟合曲线并给出公式在origin中，先在菜单栏中选择绘图菜单，单击里面的散点图的绘制，之后在菜单栏中选择分析菜单，里面有线性拟合和多项式拟合等，单击你要的拟合方式，在弹出的子窗口中将“showformulaongraph”勾选一下，就可以显示公式了做的图是一组趋近于直线的散点，想要添加一条趋势线，如何操作？线性拟合依次点击菜单栏"Analysis">"Fitting">"FitLinear">"OpenDialog"，在里面像Excel一样指定数据区域，然后点最下面的"OK"之后，包含散点和直线的图就出来了6.origin中x和y之间有个对应函数关系，怎么输入这个函数呢在数据表中，用鼠标选中某一列后点击鼠标右键，弹出菜单。选SetColumnValues，如下图。然后在白色框中编辑你想好的函数关系式，式子中的“变量”用Col（i）代替，其中i是作为自变量的某一列。比如你用B(Y)作为自变量，那么就写Col（B）。然后点击OK，就可以了。如下图：7.同一X轴两个Y轴的方法是先建立一层，然后在层图标的右边右键点击添加新层的LinkedRightY，这样新建的图层就是同一X轴。8.用AddandArrangelayer这个命令产生新图层会造成图片输出时出现一些问题，应该是软件的bug，排除方法是直接选用多屏图的模版建立空文件再添加趋势线，输出时就没有问题。9.两层图如果Y轴全部在左边可以使用坐标轴属性对话框中的左边小框中点选某层右边为Y轴，左边的取消。10.用上面的方法可以使图的...
