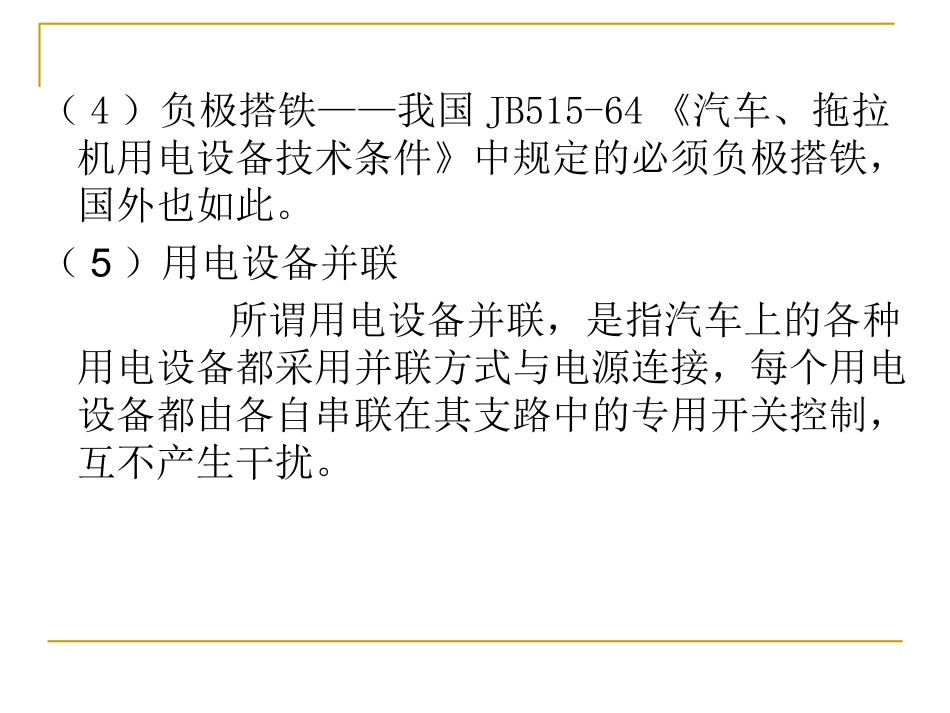

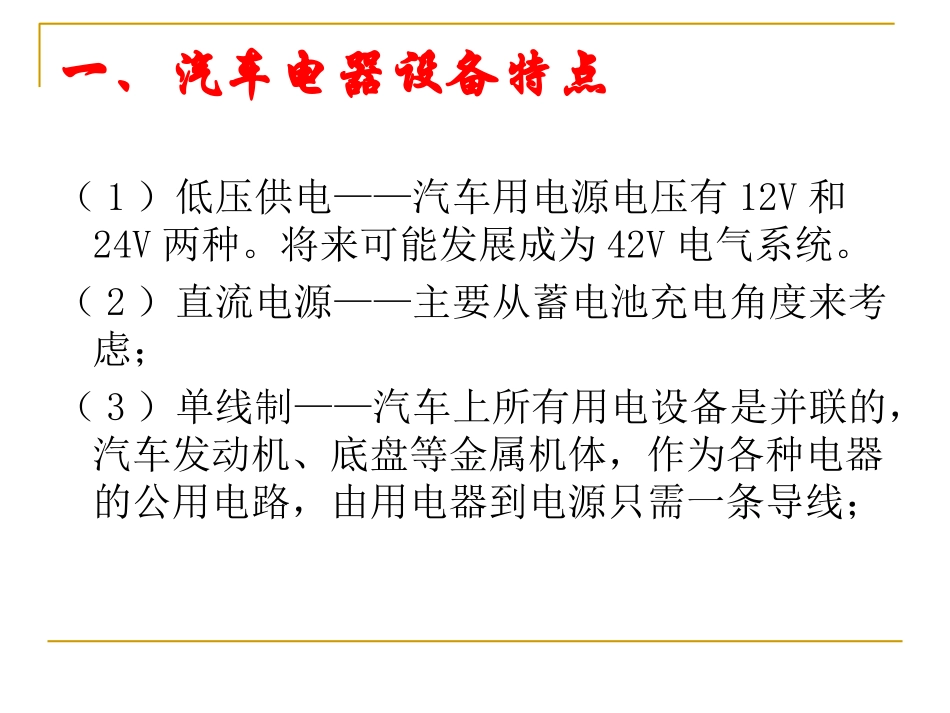

汽车电路图的识读一、汽车电器设备特点（1）低压供电——汽车用电源电压有12V和24V两种。将来可能发展成为42V电气系统。（2）直流电源——主要从蓄电池充电角度来考虑；（3）单线制——汽车上所有用电设备是并联的，汽车发动机、底盘等金属机体，作为各种电器的公用电路，由用电器到电源只需一条导线；（4）负极搭铁——我国JB515-64《汽车、拖拉机用电设备技术条件》中规定的必须负极搭铁，国外也如此。（5）用电设备并联所谓用电设备并联，是指汽车上的各种用电设备都采用并联方式与电源连接，每个用电设备都由各自串联在其支路中的专用开关控制，互不产生干扰。（6）装有保护装置为了防止电路或元件因搭铁或短路而烧坏电线束和用电设备，各种类型的汽车上均安装有保险装置。这些保险装置有的串接在元器件(或零部件)回路中，也有的串接在支路中。（7）大电流开关通常加中间继电器汽车中大电流的用电器如启动机、电喇叭等工作时的电流很大(例如通过启动机的电流一般约100～200A)，如果直接用开关控制它们的工作状态，往往会使控制开关早期损坏。因此，控制大电流用电设备的开关常采用加中间继电器的方法，即采用控制继电器线圈的小电流，由继电器闭合后的触点为用电设备提供大电流。二汽车电器设备组成汽车电器设备组成1）电源系统：主要由蓄电池、发电机、调节器等组成；2）起动系统：主要由起动开关、起动继电器、起动机等组成；3）点火系统：主要由点火开关、点火线圈、分电器、火花塞等组成；4）照明与信号系统：主要由照明系统、信号系统、声响报警系统等组成；5）仪表与显示系统：主要由电流表（电压表、充电指示灯）、水温表、燃油表、机油压力表等组成；6）辅助电器：主要由电动雨刮器、空调等组成；7）电子控制系统：主要包括传感器、电控单元、执行器等组成；1、充电系——由发电机、调节器、蓄电池以及充电指示灯等组成，是汽车用电设备的电源；2、起动系——主要由起动机、起动继电器、起动开关、起动保护装置，起动预热装置组成，其主要任务是起动发动机；3、点火系——主要由分电器、点火线圈、火花塞和高压线组成。其功能是产生电火花，点燃气缸内的可燃混合气。4、照明信号设备——包括各种照明灯和信号灯以及喇叭、蜂鸣器等。其任务是保证各种运条件下的人车安全；6、辅助设备——一般包括风窗刮水及清洗装置、风窗除霜装置、空调、音响、中控锁、电动窗、电动后视镜等。其主要功能是提高车辆的安全性、舒适性和使用方便性。辅助电器因车型的不同，配置也不一样。7、电子控制装置（1）电子控制燃油喷射系统（EFI-ElectronicFuelInjection）（3）电动转向系统（EPS-ElectronicPowerSteering）（4）电控悬架系统Electronicsuspensionsystem三、汽车电路控制与保护（一）汽车电路控制1、电源开关：用于切断蓄电池与外电路的连接，以防止汽车停驶过程中蓄电池经外电路漏电。电源开关主要有闸刀式和电磁式两种。2、点火开关：点火开关是一个多档开关，需用相应的钥匙才能对其进行操纵。点火开关通常用于控制点火电路，仪表电路、发电机励磁电路、起动电路及一些辅助电器电路等。3、灯光开关：通常是两档式开关，按操纵的形式主要有推拉式、旋转式两种。灯光开关一档接通示廓灯、尾灯、仪表照明灯等；二档接通前照灯、尾灯、仪表照明灯等。4、组合开关：由两种及两种以上的开关集装在一起，可使操纵更加方便。1熔断器：熔断器的保护元件是熔丝，串联在其所保护的电路中。熔断器为一次性器件，使用须注意：1)熔断器熔断后，必须先查找故障原因。并彻底排除。2)更换熔断器时，一定要与原规格相同，特别不能使用比规定容量大的熔断器，否则将失去保护作用。3)熔断器支架与熔断器接触不良会产生电压降和发热现象。因此，特别要注意检查有无氧化现象和脏污。若有脏污和氧化物，须用细砂纸打磨光，使其接触良好。(二)、汽车电路保护保险盒2易熔线：通常连接在电源线路和通过电流较大的线路上。用于保护总体线路或较重要电路。如北京切诺基设有五条易熔线，分别保护充电电路、预热加热器、雾灯、灯光及辅助电路。3断路器：断路器用于正常工作时容易过载的电路中...
