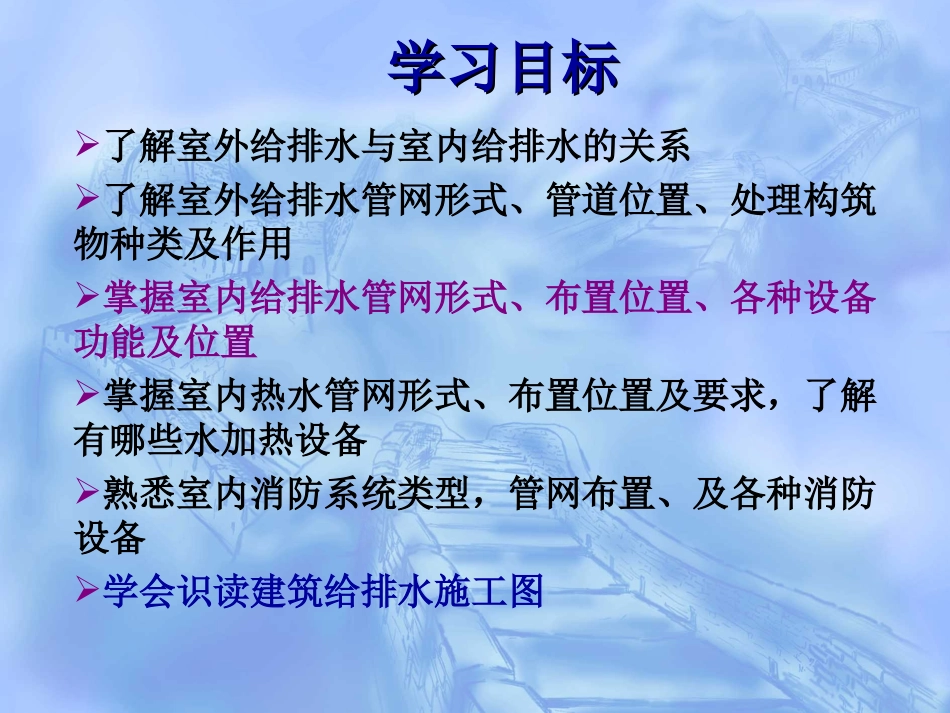

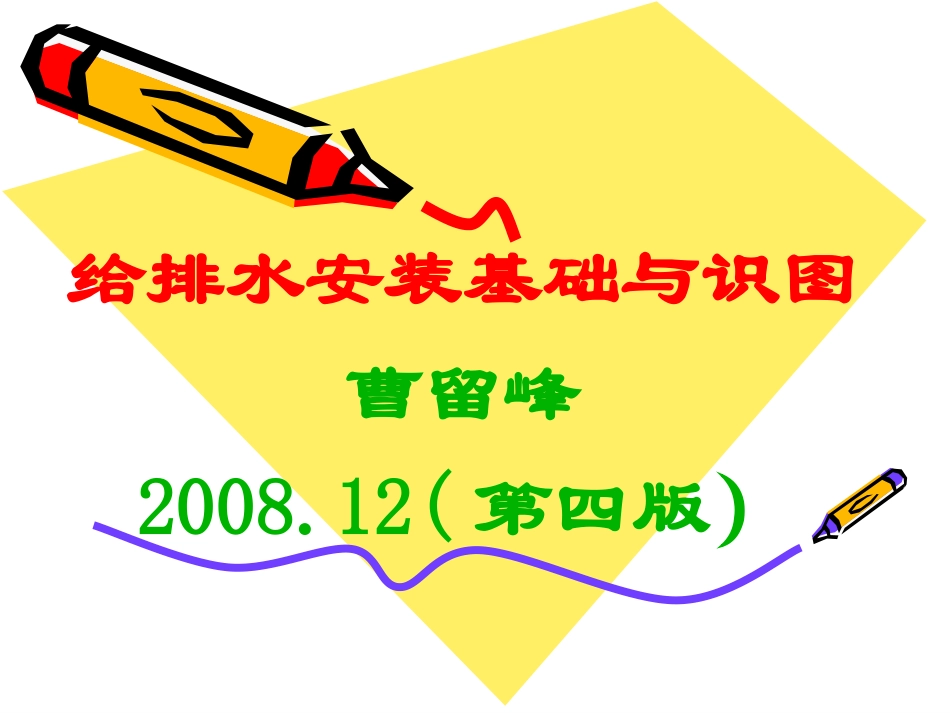

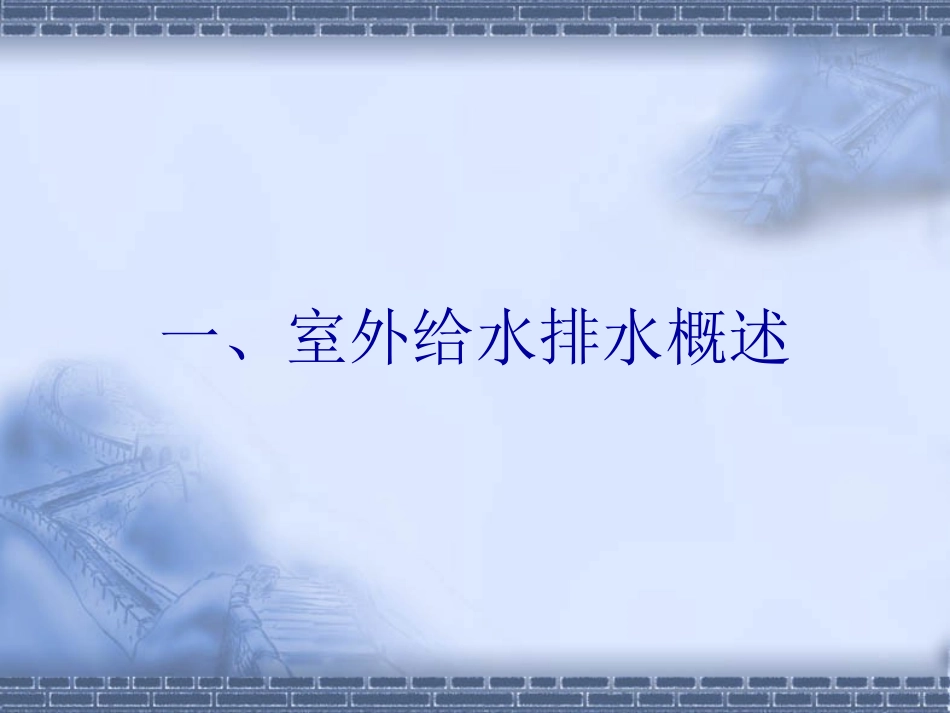

给排水安装基础与识图曹留峰2008.12(第四版）学习目标学习目标了解室外给排水与室内给排水的关系了解室外给排水管网形式、管道位置、处理构筑物种类及作用掌握室内给排水管网形式、布置位置、各种设备功能及位置掌握室内热水管网形式、布置位置及要求，了解有哪些水加热设备熟悉室内消防系统类型，管网布置、及各种消防设备学会识读建筑给排水施工图一、室外给水排水概述室外给水排水综述:从水源→水厂→室外给水管网→室内给水设备市政用水（洒路、绿化、消防）雨水→室外雨水管网→排放排放废水→室内排水管网→室外排水管网→污水厂（一）室外给水（了解）1.1室外给水系统的组成1.2室外给水管网1.3附属构筑物1.4管网的压力1.5管道材质及连接1.1室外给水系统的组成系统组成因水源不同而有所不同:1.2室外给水管网泵站泵站(a)枝状管网(b)环状管网(c)综合型管网1．管网形式：2．管道布置⑴．布置位置：沿道路或平行于建筑物，布置在绿化带、人行道及慢车道下，满足各种管线综合规划要求⑵．埋设深度：管顶最小覆土深度不得小于土壤冰冻线以下0．15m，行车道下的管线覆土深度不宜小于0．7m。⑶管网的主干管布置在两侧用水量较大的地区，并以最短的距离向最大的用水户供水泵站1.阀门井作用：安置阀门、放气阀、泄水阀、水表等设备可砖砌、砼或钢筋混凝土2.室外消火栓作用：供消防车从室外给水管网取水灭火用的设备分：地上式地下式（井内）3.支墩1.3附属构筑物1.4管网的压力室外供水压力随时随地在变离加压泵站、水塔越近、地势越低，供水压力越大用水高峰时，建筑物外的水压力就小了1.5管道材质及连接室外给水多用有衬里给水铸铁管，橡胶圈、膨胀水泥或石棉水泥接口承插式预应力钢筋混凝土管和自应力钢筋混凝土管，橡胶圈接口现在也有用塑料管及复合管的（二）室外排水（了解）1.6室外排水概述1.7室外排水系统体制及组成1.8室外排水管材与构筑物1.6室外排水概述室外排水属于无压流，水靠重力流动，因而从上游到下游，管底标高越走越低污水为非满管流设计雨水按满管流设计1.7室外排水系统体制及组成1．室外排水系统的体制2．排水系统的组成：把各种污废水用两套或以上管系排除：一套管系，雨水与污废水合流主要是排水管道和检查井，雨水系统有室外雨水口分流制合流制1.8室外排水管材与构筑物1.排水管材多用混凝土或钢筋混凝土管；埋地排水塑料管、石棉水泥管、陶土管、铸铁等视情况而用连接：承插或平口半柔性接口刚性接口钢丝网水泥砂浆抹带接口水泥砂浆抹带接口：石棉沥青卷材接口2．室外排水系统构筑物⑴检查井⑵化粪池⑶隔油池⑷沉沙池⑸降温池⑴检查井作用：连接（代替管件）、检查、清通位置：管线交汇、转弯、管径或坡度改变处、直线管段每隔一定距离处组成：井基、井底、井身、井盖及井盖座⑵化粪池作用：化粪池是对粪便污水进行截流沉淀；并对沉淀物中的有机物进行厌氧酵化处理原理：流速慢，杂物下沉，上清液排出构造：有圆形、矩形；双格、三格化粪池宜设置在接户管的下游段，建筑物背向大街一侧，靠近卫生间但便于机动车清掏的地方。距外墙≮5m，距地下取水构筑物≮30m，距水池≮10m⑶隔油池作用：收集并去除污水中的油脂及轻油等位置：排除油脂的隔油池宜靠近含油污水产生地，也可在室内含油污水排水支管上设隔油器排除轻油的隔油池宜设在室外构造及原理：流速慢，油浮，撇走。⑷沉沙池作用：沉淀并排除污水中的泥沙等无机物构造及原理：⑸降温池作用：温度高于40℃的废水，在排人城镇排水管道之前应采取降温处理原理：间歇排热水的可放凉或与凉水混合，连续排热水的使热水与凉水充分混合。构造：降温池有虹吸式和隔板式两种总结：室外给水管网形式有环状、枝状、混合型给排水管道位置均沿道路或平行于建筑物布置在绿化带、人行道、慢车道下。室外给水管网上设阀门、室外消火栓、放气阀、泄水阀、水表等设备，北方地区设于井内，南方地区可在地面上。室外排水属无压流，管道布置应优先考虑检查井在室外排水管网中有着重要作用污水进入市政管网前应经过相应...
