悬挑水平防护施工方案VIP免费

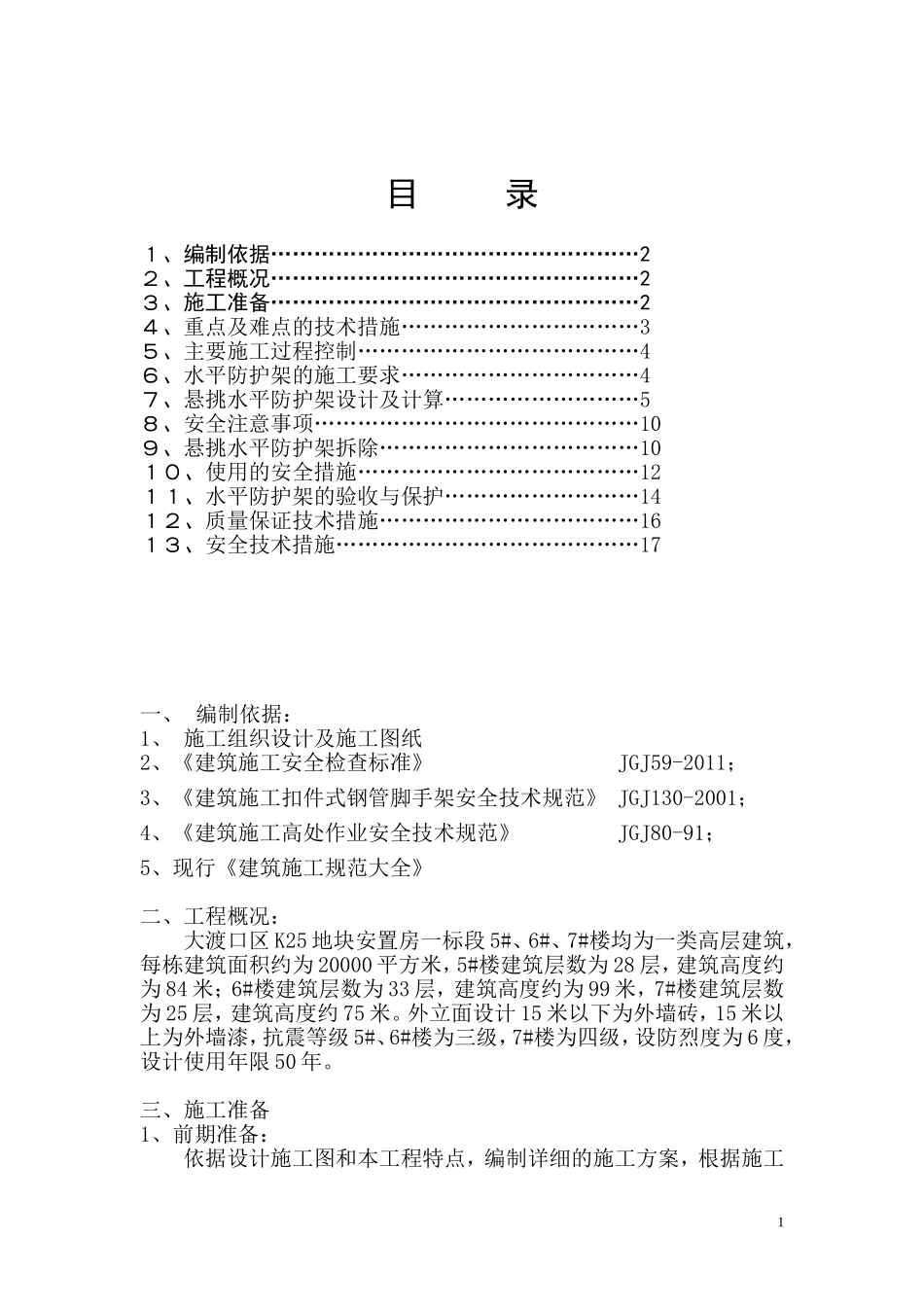

目录１、编制依据……………………………………………2２、工程概况……………………………………………2３、施工准备……………………………………………2４、重点及难点的技术措施……………………………3５、主要施工过程控制…………………………………4６、水平防护架的施工要求……………………………4７、悬挑水平防护架设计及计算………………………5８、安全注意事项………………………………………10９、悬挑水平防护架拆除………………………………10１０、使用的安全措施…………………………………12１１、水平防护架的验收与保护………………………14１２、质量保证技术措施………………………………16１３、安全技术措施……………………………………17一、编制依据：1、施工组织设计及施工图纸2、《建筑施工安全检查标准》JGJ59-2011；3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；4、《建筑施工高处作业安全技术规范》JGJ80-91；5、现行《建筑施工规范大全》二、工程概况：大渡口区K25地块安置房一标段5#、6#、7#楼均为一类高层建筑，每栋建筑面积约为20000平方米，5#楼建筑层数为28层，建筑高度约为84米；6#楼建筑层数为33层，建筑高度约为99米，7#楼建筑层数为25层，建筑高度约75米。外立面设计15米以下为外墙砖，15米以上为外墙漆，抗震等级5#、6#楼为三级，7#楼为四级，设防烈度为6度，设计使用年限50年。三、施工准备1、前期准备：依据设计施工图和本工程特点，编制详细的施工方案，根据施工1组织设计的内容及技术要求，上报监理、建设单位逐一审核，是否有不明确的部位及建议返回后并重新修改完善，便于保质、保量、保安全落实实施。2、材料计划准备序名称数量（每栋楼）备注1钢管4000m2扣件6000个3钢丝绳9.5m30根8.5m50根4竹跳板800块5密目安全网200张6竹纤维板300张7卡子480个按上表做好材料的采购计划，根据工程进度的需要逐一进场。3、技术交底及人员的准备项目部根据实际需要每栋楼安排一个安全员，另设有一个专业的水平防护外架搭设班组，并组织了具有专业技能操作的技术工人（并持有上岗证）。在搭设之前，由项目部技术人及安全员分别对操作人员进行安全教育学习和技术交底后才能上岗作业。四、重点及难点的技术措施由于本工程属高层建筑，为防止高空物品斜抛至地面，故每栋考虑在标11层搭设一道水平防护架：水平护架采用φ48×3.5钢管搭设，由于悬挑跨度较大，悬挑为4000mm，因此在编制施工方案时考虑到整体的稳定性和牢固性，所以预埋锚环较多，且锚环钢筋锚入梁内不应小于LaE。由于该水平防护架搭设的悬挑跨度较大，在搭设过程中，重点注意搭设的先后施工顺序，不能将所搭设的材料集中堆放在一处，应堆放在该搭设的楼面上，以免荷载过大，导致防护架跨塌，发生安全事故。五、主要施工过程控制1、施工顺序：检查校正锚环→穿入钢管，固定锚环端→安装钢丝绳→从内向外搭设水平钢管网架→校正水平防护架→铺设竹跳板→铺设竹纤维板→搭设外防护栏杆→检查验收2、搭设注意事项脚手管中有严重锈蚀、弯曲、压扁、损伤和裂纹者应剔除，只用φ48×3.5一种规格的钢管。脚手板采用宽度200×50的竹胶板，两2端使用10～14号镀锌钢丝捆紧。水平防护架搭设允许误差：主杆的垂直偏差不大于架高的1/300，并同时控制其绝对偏差不大于75㎜。六、水平防护架的施工要求：主龙骨所用的材质要符合质量要求，对于主龙骨的观测，随搭设随观测，发现异常及时用钢管加撑固定。水平防护架的搭设必须由专人监督和负责，确保水平防护架搭设合格，在搭设水平防护架时设专人看护，架子下边及场地附近不得有人以免坠物伤人。水平防护架的搭设必须符合扣件水平防护架搭设规范根据施工方案要求，准备好各种材料吊运到所搭设的该层楼面，对吊绳进行下料，固定好悬挑端，将钢绳的另一端穿入梁孔内固定，同时固定钢管另一端，将所有受力点固定牢固后，开始搭水平钢管架网，从内向外搭设，搭设完成后校正防护架平整度，从内向外铺设跳板及竹纤维板，最后搭设外侧防护栏杆，所有防护架搭完成后，组织有关单位验收。3、防护拦杆搭没1)、水平防护架平台外边采用Φ48×3.5mm钢...
