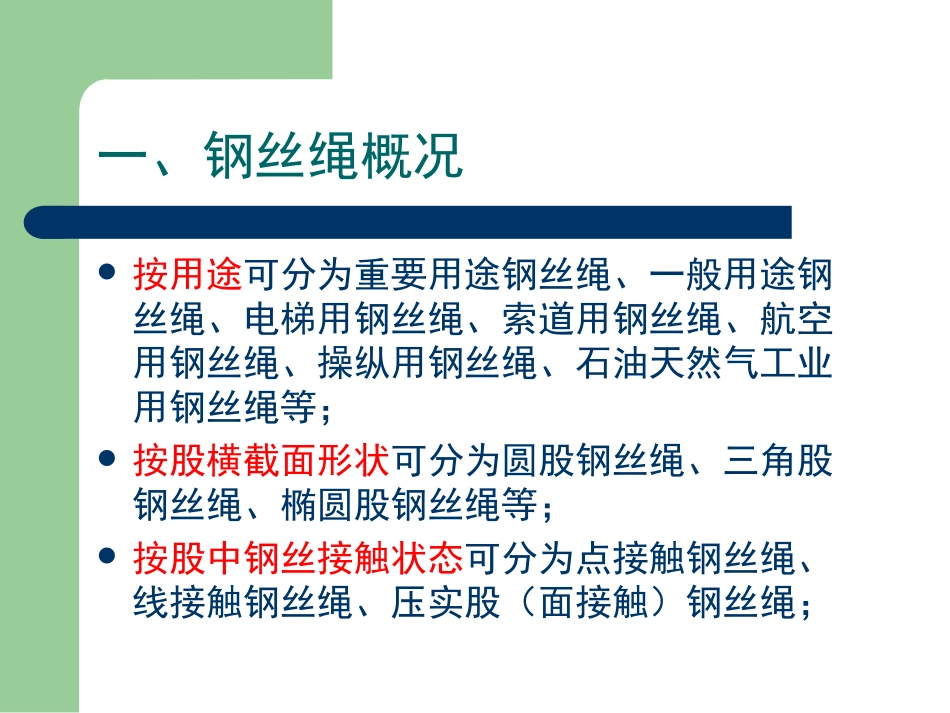

钢丝绳钢丝绳选煤中心王涛选煤中心王涛20182018年年0505月月一、钢丝绳概况1钢丝绳2钢丝3股4芯一、钢丝绳概况按用途可分为重要用途钢丝绳、一般用途钢丝绳、电梯用钢丝绳、索道用钢丝绳、航空用钢丝绳、操纵用钢丝绳、石油天然气工业用钢丝绳等；按股横截面形状可分为圆股钢丝绳、三角股钢丝绳、椭圆股钢丝绳等；按股中钢丝接触状态可分为点接触钢丝绳、线接触钢丝绳、压实股（面接触）钢丝绳；一、钢丝绳概况按表面状态可分为光面、镀锌、镀锌铝合金、其他保护镀层等钢丝绳；按直径可分为细直径钢丝绳（＜8mm）、普通直径钢丝绳（8mm～60mm）、粗直径钢丝绳(＞60mm)；一、钢丝绳概况钢丝绳作用：在物料搬运中，供提升、牵引、拉紧和承载之用。钢丝绳的强度高、自重轻、工作平稳、不易骤然整根折断，工作可靠。钢丝绳也可用作物料捆绑、悬吊（索道）等。二、钢丝绳基本知识钢丝抗拉强度级钢丝抗拉强度要求达到的级别及相应的范围。用抗拉强度的下限值表示钢丝抗拉强度级，用该值可确定给定钢丝尺寸的钢丝绳的计算最小破断拉力或最小计算破断拉力总和，用N/mm2或MPa表示。二、钢丝绳基本知识实测钢丝抗拉强度钢丝进行拉伸试验所测得的最大拉力与试样公称横截面积的比值，用N/mm2或MPa表示。二、钢丝绳基本知识表面状态和镀层品质钢丝表面状态有光面（无镀层）、镀锌层、锌合金镀层或其它保护镀层等，镀层级别根据镀层最小质量和镀层与钢基附着性能确定，如B级、A级、AB级镀锌。二、钢丝绳基本知识股及股的类型StandsandStrandtypes1股strand钢丝绳组件之一。通常由一定形状和尺寸钢丝绕一中心沿相同方向捻制一层或多层的螺旋状结构。注：股的第一层包括三根或四根钢丝，某些形状的股(如扁带股)可能没有中心钢丝。二、钢丝绳基本知识圆股roundstrand横截面形状近似圆形的股。二、钢丝绳基本知识三角股(V)triangularstrand横截面形状近似三角形的股。注：三角股的股芯可以由组合芯构成。二、钢丝绳基本知识椭圆股(Q)ovalstrand横截面形状近似椭圆形的股。二、钢丝绳基本知识压实股(K)compactedstrand通过模拔、轧制或锻打等变形加工后，钢丝的形状和股的尺寸发生改变，而钢丝的金属横截面积保持不变的股。二、钢丝绳基本知识芯及芯的类型Coresandcoretypes1芯(C)core圆钢丝绳的中心组件，多股钢丝绳的股或缆式钢丝绳的单元钢丝绳围绕中心组件螺旋捻制。2纤维芯(FC)fibrecore由天然纤维(NFC)或合成纤维(SFC)组成的芯。注：纤维芯通常由纤维制成纱线，纱线制成股，再由股制成绳。二、钢丝绳基本知识3钢芯(WC)steelcore由钢丝股(WSC)或独立钢丝绳(IWRC)组成的芯。注1：钢芯和/或其外层股也可以包覆纤维和固态聚合物。注2：多股钢丝绳芯通常为独立的单元，但是平行捻密实绳芯除外，代号为PWRC.4固态聚合物芯(SPC)solidpolymercore由圆形或带有沟槽的圆形固态聚合物材料制成的芯，其内部可能还包含有钢丝或纤维。二、钢丝绳基本知识绳芯的作用1.支持绳股，保持钢丝绳的断面形状2.在钢丝绳弯曲时，以缓和弯曲应力，使钢丝绳富有弹性3.贮存润滑油，预防钢丝绳内部钢丝锈蚀，减少钢丝间的摩擦二、钢丝绳基本知识圆钢丝绳的尺寸dimensionofroundrope钢丝绳横截面的节圆直径。二、钢丝绳基本知识二、钢丝绳基本知识钢丝绳的捻距(H)ropelaylength单股钢丝绳的外层钢丝、多股钢丝绳的外层股或缆式钢丝绳的单元钢丝绳围绕钢丝绳轴线旋转一周（或螺旋）且平行于钢丝绳轴线的对应两点间的距离(H)。二、钢丝绳基本知识钢丝绳的捻向——交互捻(sZ，zS)ordinarylay钢丝在外层股中的捻制方向与外层股在钢丝绳中的捻制方向相反的多股钢丝绳。注：第一个字母表示股的捻向，第二个字母表示钢丝绳的捻向。二、钢丝绳基本知识右交互捻(sZ)左交互捻(zS)二、钢丝绳基本知识钢丝绳的捻向——同向捻(zZ，sS)langlay钢丝在外层股中的捻向与外层股在钢丝绳中的捻向相同的多股钢丝绳。注：第一个字母表示股的捻向，第二个字母表示钢丝绳的捻向二、钢丝绳基本知识右同向捻(zZ)左同向捻(sS)二、钢丝绳基本知识最小破断拉力(Fmin)minimumbreakingforce最小破断拉力...
