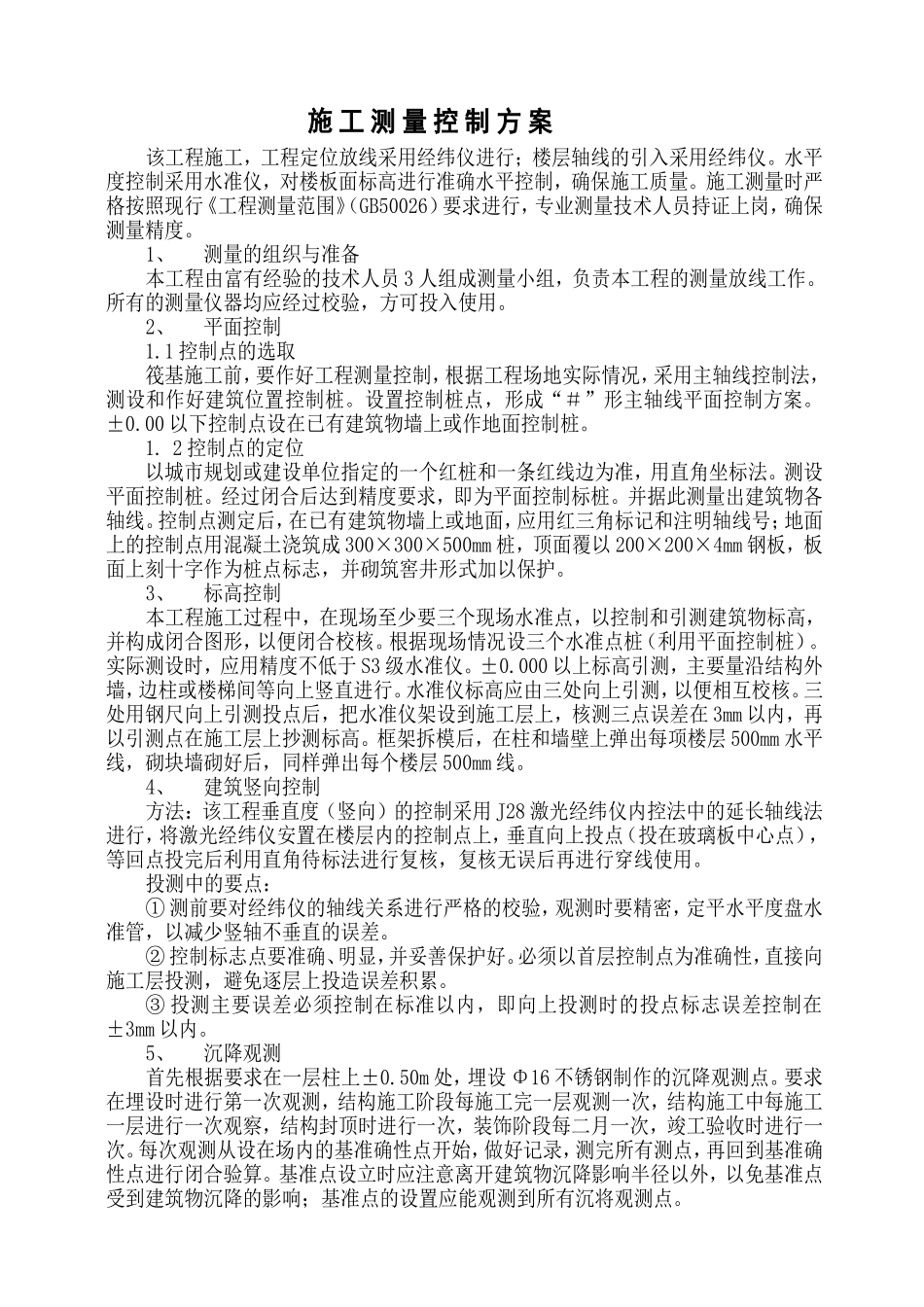

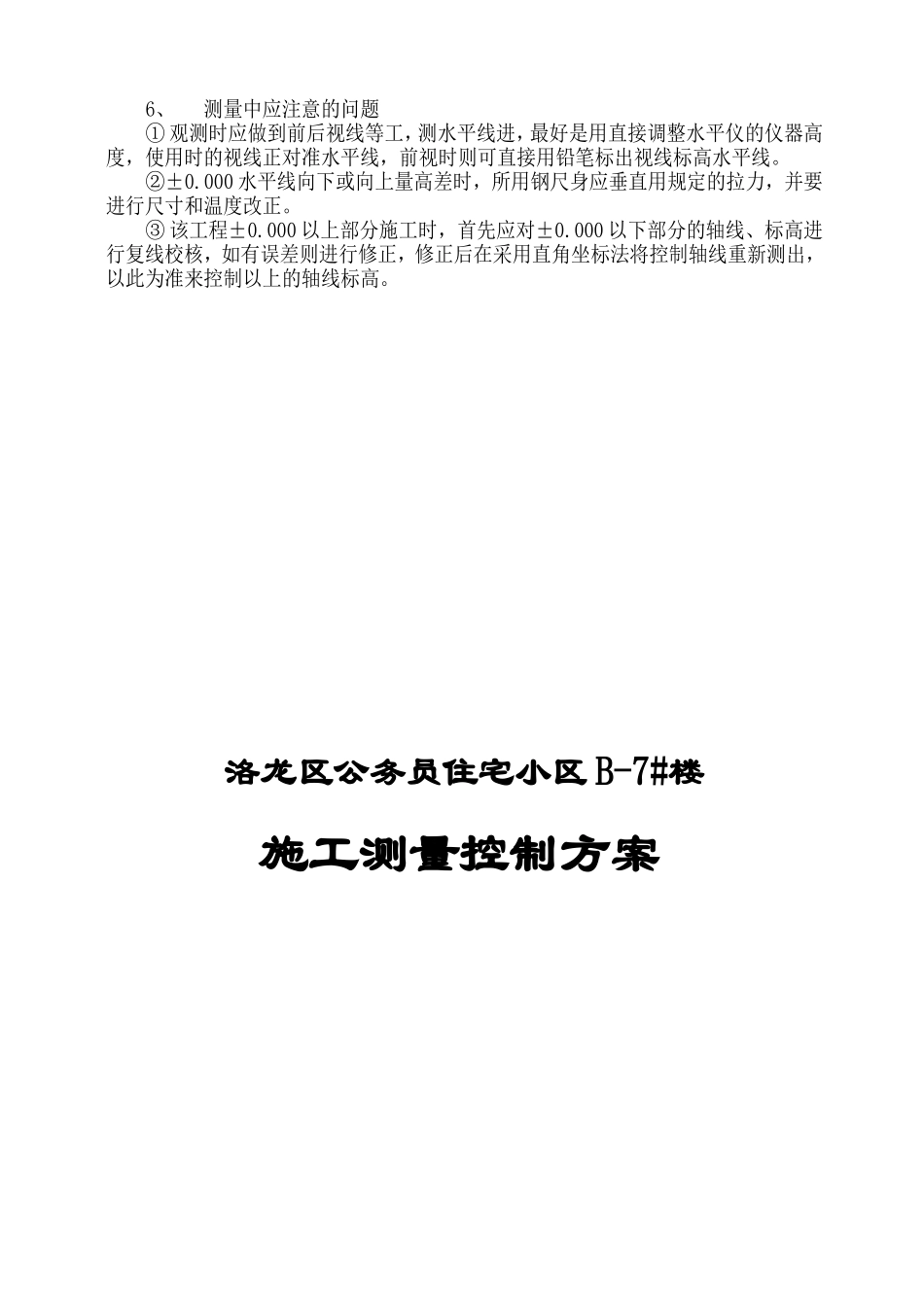

施工测量控制方案该工程施工，工程定位放线采用经纬仪进行；楼层轴线的引入采用经纬仪。水平度控制采用水准仪，对楼板面标高进行准确水平控制，确保施工质量。施工测量时严格按照现行《工程测量范围》（GB50026）要求进行，专业测量技术人员持证上岗，确保测量精度。1、测量的组织与准备本工程由富有经验的技术人员3人组成测量小组，负责本工程的测量放线工作。所有的测量仪器均应经过校验，方可投入使用。2、平面控制1.1控制点的选取筏基施工前，要作好工程测量控制，根据工程场地实际情况，采用主轴线控制法，测设和作好建筑位置控制桩。设置控制桩点，形成“＃”形主轴线平面控制方案。±0.00以下控制点设在已有建筑物墙上或作地面控制桩。1.2控制点的定位以城市规划或建设单位指定的一个红桩和一条红线边为准，用直角坐标法。测设平面控制桩。经过闭合后达到精度要求，即为平面控制标桩。并据此测量出建筑物各轴线。控制点测定后，在已有建筑物墙上或地面，应用红三角标记和注明轴线号；地面上的控制点用混凝土浇筑成300×300×500mm桩，顶面覆以200×200×4mm钢板，板面上刻十字作为桩点标志，并砌筑窖井形式加以保护。3、标高控制本工程施工过程中，在现场至少要三个现场水准点，以控制和引测建筑物标高，并构成闭合图形，以便闭合校核。根据现场情况设三个水准点桩（利用平面控制桩）。实际测设时，应用精度不低于S3级水准仪。±0.000以上标高引测，主要量沿结构外墙，边柱或楼梯间等向上竖直进行。水准仪标高应由三处向上引测，以便相互校核。三处用钢尺向上引测投点后，把水准仪架设到施工层上，核测三点误差在3mm以内，再以引测点在施工层上抄测标高。框架拆模后，在柱和墙壁上弹出每项楼层500mm水平线，砌块墙砌好后，同样弹出每个楼层500mm线。4、建筑竖向控制方法：该工程垂直度（竖向）的控制采用J28激光经纬仪内控法中的延长轴线法进行，将激光经纬仪安置在楼层内的控制点上，垂直向上投点（投在玻璃板中心点），等回点投完后利用直角待标法进行复核，复核无误后再进行穿线使用。投测中的要点：①测前要对经纬仪的轴线关系进行严格的校验，观测时要精密，定平水平度盘水准管，以减少竖轴不垂直的误差。②控制标志点要准确、明显，并妥善保护好。必须以首层控制点为准确性，直接向施工层投测，避免逐层上投造误差积累。③投测主要误差必须控制在标准以内，即向上投测时的投点标志误差控制在±3mm以内。5、沉降观测首先根据要求在一层柱上±0.50m处，埋设Φ16不锈钢制作的沉降观测点。要求在埋设时进行第一次观测，结构施工阶段每施工完一层观测一次，结构施工中每施工一层进行一次观察，结构封顶时进行一次，装饰阶段每二月一次，竣工验收时进行一次。每次观测从设在场内的基准确性点开始，做好记录，测完所有测点，再回到基准确性点进行闭合验算。基准点设立时应注意离开建筑物沉降影响半径以外，以免基准点受到建筑物沉降的影响；基准点的设置应能观测到所有沉将观测点。6、测量中应注意的问题①观测时应做到前后视线等工，测水平线进，最好是用直接调整水平仪的仪器高度，使用时的视线正对准水平线，前视时则可直接用铅笔标出视线标高水平线。②±0.000水平线向下或向上量高差时，所用钢尺身应垂直用规定的拉力，并要进行尺寸和温度改正。③该工程±0.000以上部分施工时，首先应对±0.000以下部分的轴线、标高进行复线校核，如有误差则进行修正，修正后在采用直角坐标法将控制轴线重新测出，以此为准来控制以上的轴线标高。洛龙区公务员住宅小区B-7#楼施工测量控制方案编制：审核：批准：洛阳市建筑工程公司一分公司
