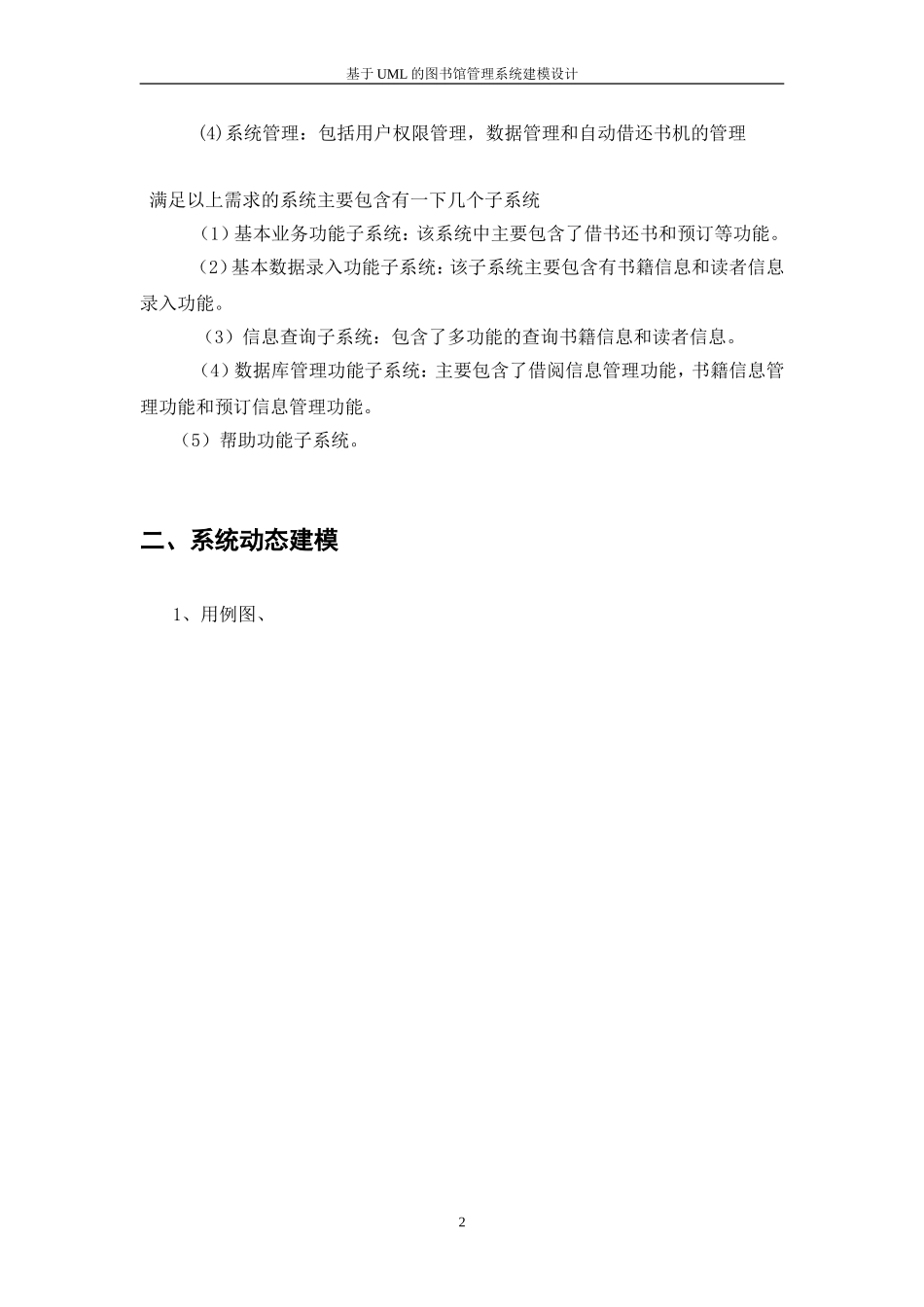

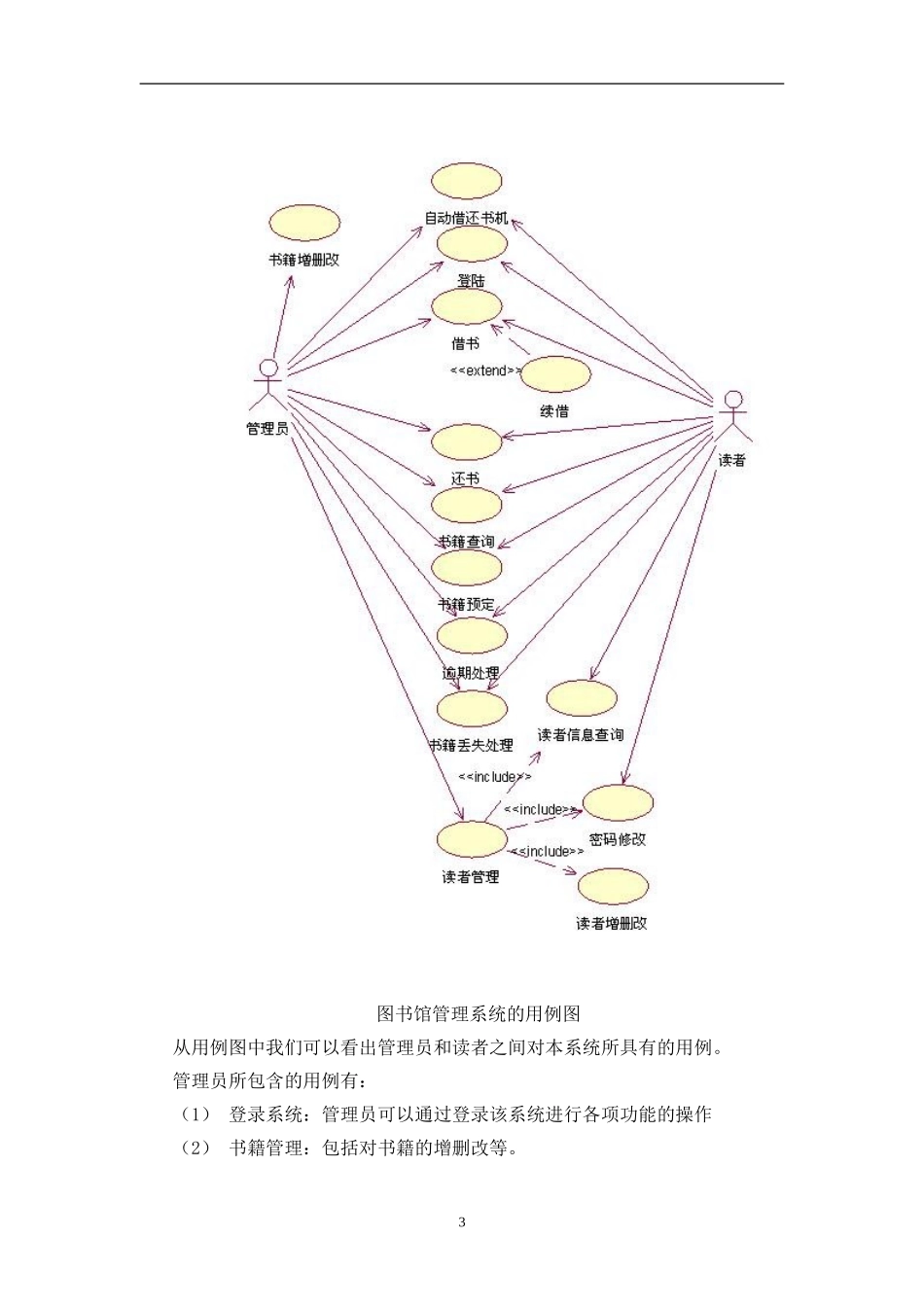

图书馆管理系统一.图书馆管理系统需求分析1、系统目标设计系统开发的总目标是实现内部图书借阅管理的系统化、规范化和自动化。能够对图书进行注册登记,也就是将图书的基本信息(如:书的编号、书名、作者、价格等)预先存入数据库中,供以后检索。能够对借阅人进行注册登记,包括记录借阅人的姓名、编号、班级、年龄、性别、地址、电话等信息。提供方便的查询方法。如:以书名、作者、出版社、出版时间(确切的时间、时间段、某一时间之前、某一时间之后)等信息进行图书检索,并能反映出图书的借阅情况;以借阅人编号对借阅人信息进行检索;以出版社名称查询出版社联系方式信息。提供对书籍进行的预先预订的功能。提供旧书销毁功能,对于淘汰、损坏、丢失的书目可及时对数据库进行修改。能够对使用该管理系统的用户进行管理,按照不同的工作职能提供不同的功能授权。提供较为完善的差错控制与友好的用户界面,尽量避免误操作。2、系统功能需求分析(1)读者管理:读者信息的制定、输入、修改、查询,包括种类、性别、借书数量、借书期限、备注等。(2)书籍管理:书籍基本信息制定、输入、修改、查询,包括书籍编号、类别、关键词、备注。(3)借阅管理:包括借书,还书,预订书籍,续借,查询书籍,过期处理和书籍丢失后的处理。1基于UML的图书馆管理系统建模设计(4)系统管理:包括用户权限管理,数据管理和自动借还书机的管理满足以上需求的系统主要包含有一下几个子系统(1)基本业务功能子系统:该系统中主要包含了借书还书和预订等功能。(2)基本数据录入功能子系统:该子系统主要包含有书籍信息和读者信息录入功能。(3)信息查询子系统:包含了多功能的查询书籍信息和读者信息。(4)数据库管理功能子系统:主要包含了借阅信息管理功能,书籍信息管理功能和预订信息管理功能。(5)帮助功能子系统。二、系统动态建模1、用例图、2图书馆管理系统的用例图从用例图中我们可以看出管理员和读者之间对本系统所具有的用例。管理员所包含的用例有:(1)登录系统:管理员可以通过登录该系统进行各项功能的操作(2)书籍管理:包括对书籍的增删改等。3基于UML的图书馆管理系统建模设计(3)书籍借阅管理:包括借书、还书、预订、书籍逾期处理和书籍丢失处理等等。(4)读者管理:包含对读者的增删改等操作。(5)自动借书机的管理。读者所包含的用例有:(1)登录系统(2)借书:进行借书业务。(3)还书:读者具有的还书业务。(4)查询:包含对个人信息和书籍信息的查询业务(5)预订:读者对书籍的预订业务。(6)逾期处理:就是书籍过期后的缴纳罚金等。(7)书籍丢失处理:对书籍丢失后的不同措施进行处理。(8)自动借书机的使用等。2、时序图时序图是显示对象之间交互的图,这些对象是按时间顺序排列的。该图书馆管理系统主要含有以下几个重要的时序图,其他对象的时序图和这些也类似。(1)借书时序图(2)还书时序图(3)罚款时序图1、借书时序图4图书馆管理系统借书时序图【时序图说明】(1)login():登录系统。(2)checkstu_card():对读者信息进行验证,检查是否符合本图书馆借书条件。(3)showinformation():显示该读者的基本信息函数。(4)borrow():读者借书函数。(5)getreaders():取得读者信息函数。看该读者是否符合借书条件,若符合,则返回可借信息。(6)gettitle():取得书目信息。(7)getreservation():检验书籍是否被预订函数。(8)getnoreservation():书籍没被预订或取消预订函数。(9)create(borrower,item):创建书籍外借函数。借书时,读者先将书拿予管理员,管理员对书籍和读者进行检验,若书籍和读者都符合借书条件,则借书成功。2、还书时序图5基于UML的图书馆管理系统建模设计图书馆管理系统还书时序图【时序图说明】(1)login():登录系统。(2)getitem():取得书籍条目信息。(3)update():对图书馆书籍条目和借阅者信息进行更新条目。还书时,读者先将书交给管理员,由管理员扫描书籍,若书籍没有过期等违规现象,则对书目和读者借阅信息进行更新,同时还书成功。3、罚款时序图6图书馆管理系统的罚款时序图【时...
