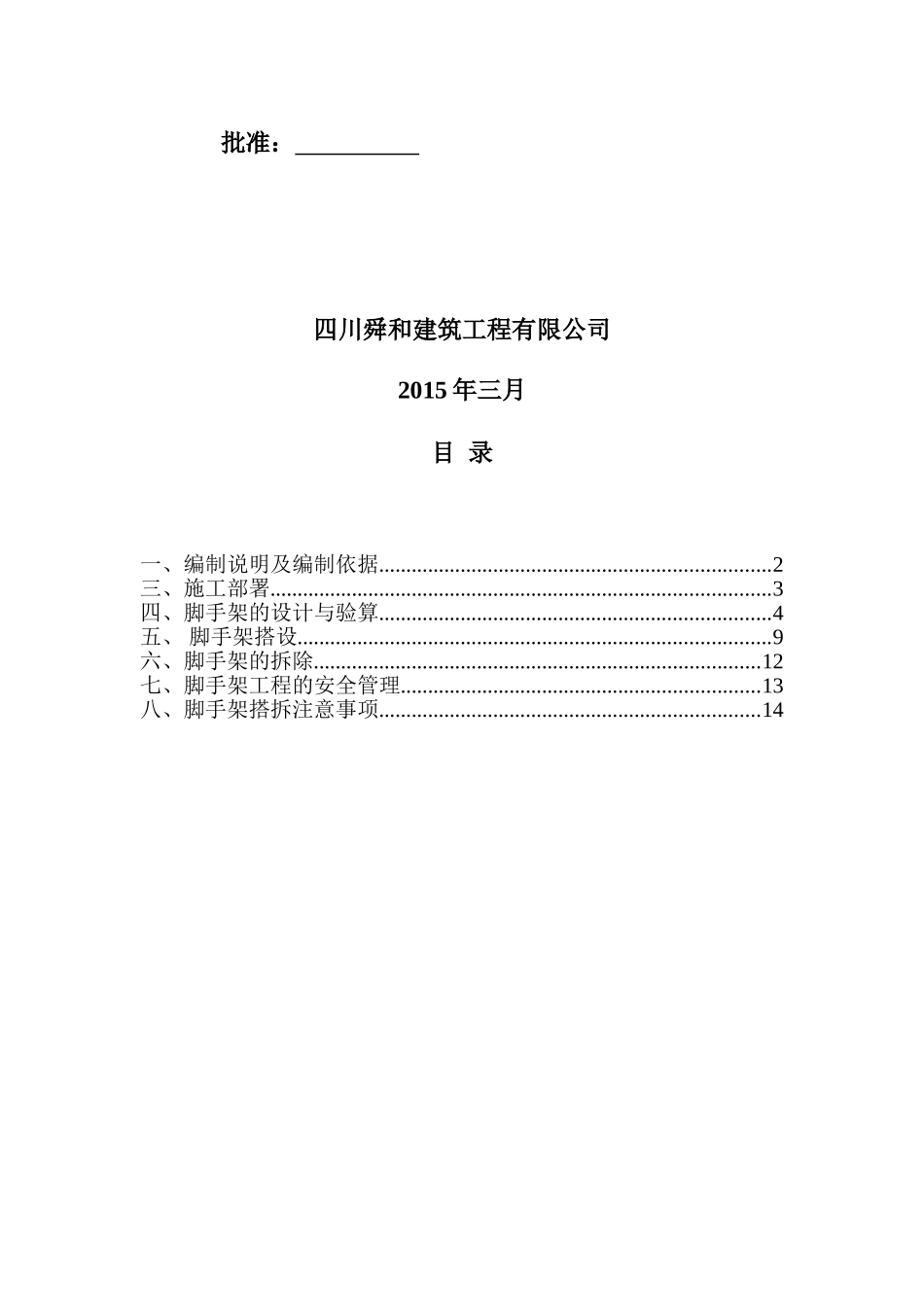

彭山区彭祖新城污水处理厂脚手架专项施工方案编制：审核：批准：四川舜和建筑工程有限公司2015年三月目录一、编制说明及编制依据........................................................................2三、施工部署............................................................................................3四、脚手架的设计与验算........................................................................4五、脚手架搭设.......................................................................................9六、脚手架的拆除..................................................................................12七、脚手架工程的安全管理..................................................................13八、脚手架搭拆注意事项......................................................................14脚手架施工方案一、编制说明及编制依据1、编制说明为保证本项目施工过程中脚手架搭设、使用、拆除符合有关规范要求，特编制本方案，作为脚手架工程施工的原则性指导文件。2、编制依据《建筑施工高处作业安全技术规范》(JGJ80-2001)。《建筑施工安全检查标准》(JGJ59-2011)。《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)。《建筑施工手册》缩印本第四版。招投标文件。现场环境和条件。3、基础说明1）脚手架为建筑施工而搭设的上料、堆料与施工作业用的临时结构架。有单、双排脚手架结构脚手架、装饰脚手架等。2）阻燃密目网用来防止人、物坠落，或用来避免、减少坠落及物击伤人，有阻燃功能的网具。安全网一般由网体。边绳、细绳等构件组成。二、工程概况该污水处理厂设在彭山县彭溪镇龙门桥村，污水厂设计总规模1万m3/d，近期设计规模0.5万m3/d，规模属于小型。污水厂近期占地面积约20亩。见下表：主要构（建）筑物一览表编号名称规格及型号结构形式单位数量备注1粗格栅及提升泵井粗格栅间：LxBxH=10.5x2.2x12.4m；提升泵房：LxBxH=5.0x6.8x(13.6+4.2)m钢筋砼座1合建2细格栅渠LxBxH=9.1x4.6x(1.7~2.1)m钢筋砼座1分2格水道3钟式沉砂池∅2.13，H=5.45m钢筋砼座2主要构（建）筑物一览表编号名称规格及型号结构形式单位数量备注4CASS生化池LxBxH=24.05x38.45x7.0m钢筋砼座1分4格5活性砂滤池LxBxH=4.9x10.2x6.5m钢筋砼座18套6紫外线消毒架LxBxH=12.4×(2.25～6.25)×3.5m钢筋砼座1分2格7鼓风机房及变配电间变配电间：LxBxH=18x10x4.8m；鼓风机房：LxBxH=17.1x9.0x6.0m框架栋1合建8脱水间及变配电间LxBxH=30x12x7.2m框架栋1含泥棚9贮泥池LxBxH=6.25x3.05x4.1m钢筋砼座110加药间LxBxH=7.2x10.8x4.8m框架栋111机修仓库LxBxH=20.4x7.5x6.6m框架栋112综合楼F=740m2框架栋113门卫F=25.92m2砖混栋114仪表间F=40m2框架栋1三、施工部署1、施工方案的选择根据建筑几何特征及现场的环境和条件，各单位工程的池壁及隔墙、各建筑物的外墙施工采用双排脚手架。2、材料要求2.1钢管钢管采用Ф48×3.5焊管，材质Q235-A级，钢管的长度不得超过6500mm(最大质量≤25kg)。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道并涂刷防锈漆。钢管应检查其锈蚀深度，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀的部位横向截断取样检查，当锈蚀深度和钢管变形超过规定数值时，不得使用。2.2扣件新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。新旧扣件均应进行防锈处理。2.3脚手板在使用人员密集、使用周期较长的部位，脚手板采用木板。木板用杉木或松木制作，其宽度≥200mm，厚度≥50mm，两端用10~14号镀锌钢丝捆紧。禁止使用腐朽的木板。在一般部位，脚手板采用符合规范要求的毛竹脚手片。2.4安全网外侧脚手架搭设完成后，需满挂安全网围护，采用细尼龙绳编制的安全网。安全网应封严，与外脚手架固定牢固。3、质量标准严格按照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)进行操作和验收。4、材料计划钢管：规格为Ф48×3.5，数量500...
