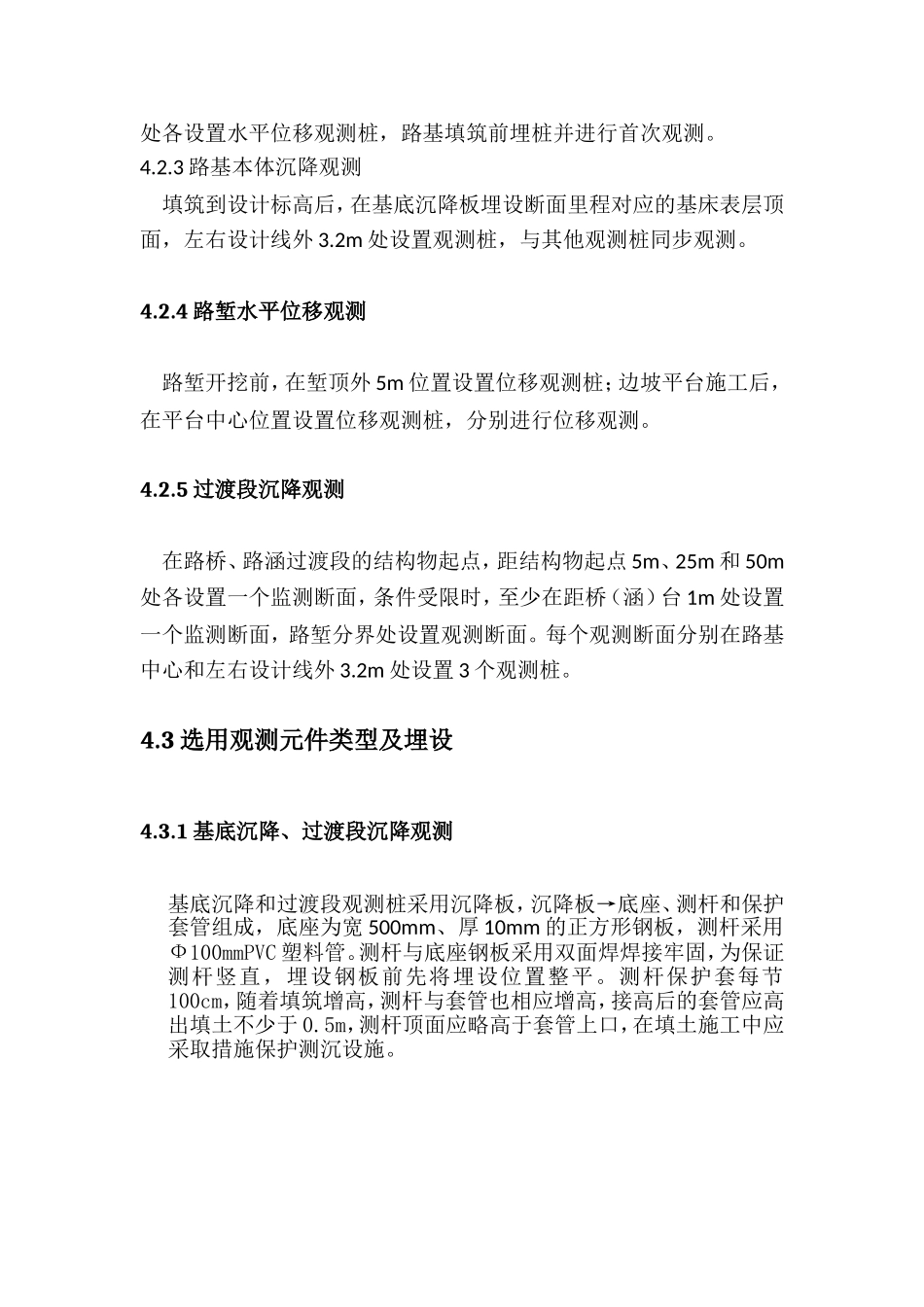

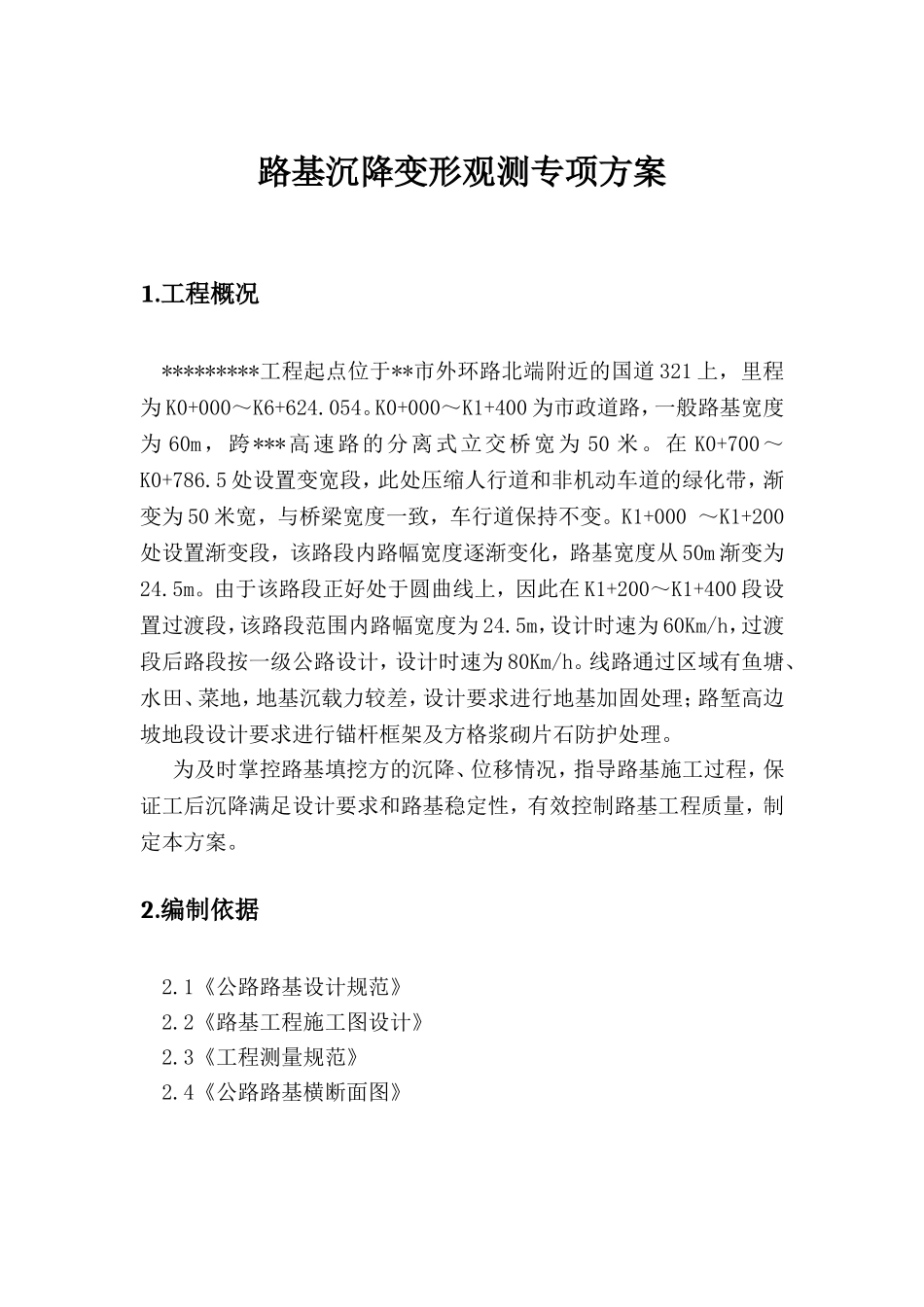

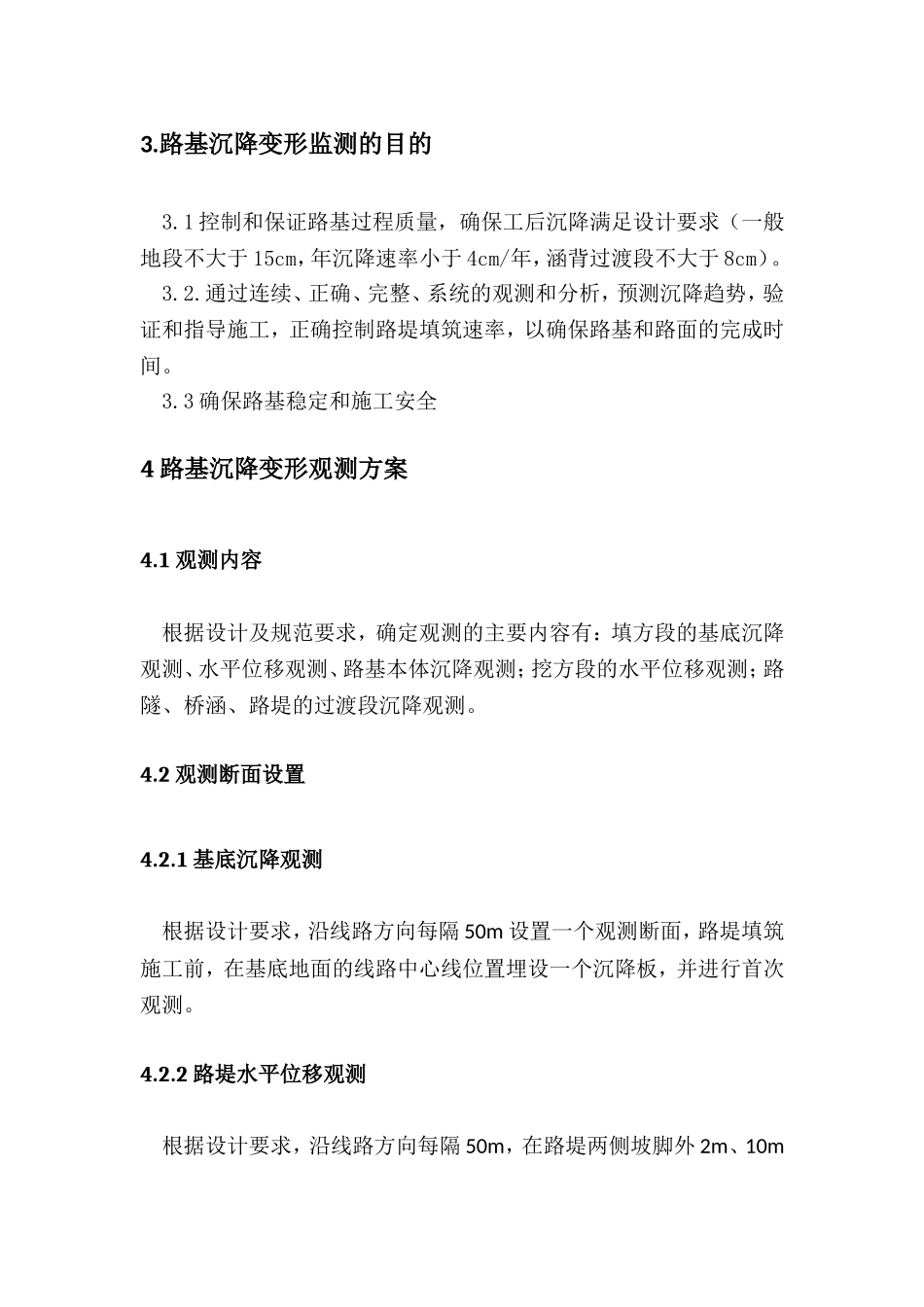

路基沉降变形观测专项方案1.工程概况*********工程起点位于**市外环路北端附近的国道321上，里程为K0+000～K6+624.054。K0+000～K1+400为市政道路，一般路基宽度为60m，跨***高速路的分离式立交桥宽为50米。在K0+700～K0+786.5处设置变宽段，此处压缩人行道和非机动车道的绿化带，渐变为50米宽，与桥梁宽度一致，车行道保持不变。K1+000～K1+200处设置渐变段，该路段内路幅宽度逐渐变化，路基宽度从50m渐变为24.5m。由于该路段正好处于圆曲线上，因此在K1+200～K1+400段设置过渡段，该路段范围内路幅宽度为24.5m，设计时速为60Km/h，过渡段后路段按一级公路设计，设计时速为80Km/h。线路通过区域有鱼塘、水田、菜地，地基沉载力较差，设计要求进行地基加固处理；路堑高边坡地段设计要求进行锚杆框架及方格浆砌片石防护处理。为及时掌控路基填挖方的沉降、位移情况，指导路基施工过程，保证工后沉降满足设计要求和路基稳定性，有效控制路基工程质量，制定本方案。2.编制依据2.1《公路路基设计规范》2.2《路基工程施工图设计》2.3《工程测量规范》2.4《公路路基横断面图》3.路基沉降变形监测的目的3.1控制和保证路基过程质量，确保工后沉降满足设计要求（一般地段不大于15cm，年沉降速率小于4cm/年，涵背过渡段不大于8cm）。3.2.通过连续、正确、完整、系统的观测和分析，预测沉降趋势，验证和指导施工，正确控制路堤填筑速率，以确保路基和路面的完成时间。3.3确保路基稳定和施工安全4路基沉降变形观测方案4.1观测内容根据设计及规范要求，确定观测的主要内容有：填方段的基底沉降观测、水平位移观测、路基本体沉降观测；挖方段的水平位移观测；路隧、桥涵、路堤的过渡段沉降观测。4.2观测断面设置4.2.1基底沉降观测根据设计要求，沿线路方向每隔50m设置一个观测断面，路堤填筑施工前，在基底地面的线路中心线位置埋设一个沉降板，并进行首次观测。4.2.2路堤水平位移观测根据设计要求，沿线路方向每隔50m，在路堤两侧坡脚外2m、10m处各设置水平位移观测桩，路基填筑前埋桩并进行首次观测。4.2.3路基本体沉降观测填筑到设计标高后，在基底沉降板埋设断面里程对应的基床表层顶面，左右设计线外3.2m处设置观测桩，与其他观测桩同步观测。4.2.4路堑水平位移观测路堑开挖前，在堑顶外5m位置设置位移观测桩；边坡平台施工后，在平台中心位置设置位移观测桩，分别进行位移观测。4.2.5过渡段沉降观测在路桥、路涵过渡段的结构物起点，距结构物起点5m、25m和50m处各设置一个监测断面，条件受限时，至少在距桥（涵）台1m处设置一个监测断面，路堑分界处设置观测断面。每个观测断面分别在路基中心和左右设计线外3.2m处设置3个观测桩。4.3选用观测元件类型及埋设4.3.1基底沉降、过渡段沉降观测基底沉降和过渡段观测桩采用沉降板，沉降板→底座、测杆和保护套管组成，底座为宽500mm、厚10mm的正方形钢板，测杆采用Ф100mmPVC塑料管。测杆与底座钢板采用双面焊焊接牢固，为保证测杆竖直，埋设钢板前先将埋设位置整平。测杆保护套每节100cm，随着填筑增高，测杆与套管也相应增高，接高后的套管应高出填土不少于0.5m，测杆顶面应略高于套管上口，在填土施工中应采取措施保护测沉设施。4.3.2路堤两侧位移观测桩路堤两侧位移观测桩采用长100cm（含桩尖20cm）、直径10cm的圆木，在圆木中间打入小铁钉。埋设时先在布桩位置打一个100cm深、直径15cm的孔，然后将圆木放入孔内，桩顶露出地面10cm，孔的空隙用C15混凝土填充，确保观测桩稳固。4.3.3路基本体位移观测桩路基本体观测桩采用长35cm、直径20mm的钢筋制作，埋设时在机床表层级配碎石中挖30cm深、15cm直径的坑，将观测钢筋放入坑内，周围用水泥砂浆灌注。钢筋顶端做成半球形，并高出埋设表面5mm。4.3.4高边坡位移观测桩高边坡位移观测桩分为两种，第一种：堑顶外5cm处设置的观测桩采用长50cm(含桩尖20cm)、直径10cm的圆木，在圆木中间打入小铁钉，埋设方法同路堤两侧的位移观测桩；第二种：边坡平台中心设置观测桩采用长35cm、直径16mm的钢筋制作，在平台施工时进行预埋。堑顶和平台的观测桩至少露出埋设面5cm。4.4沉降观测组织机构4.4.1组织机构路...
