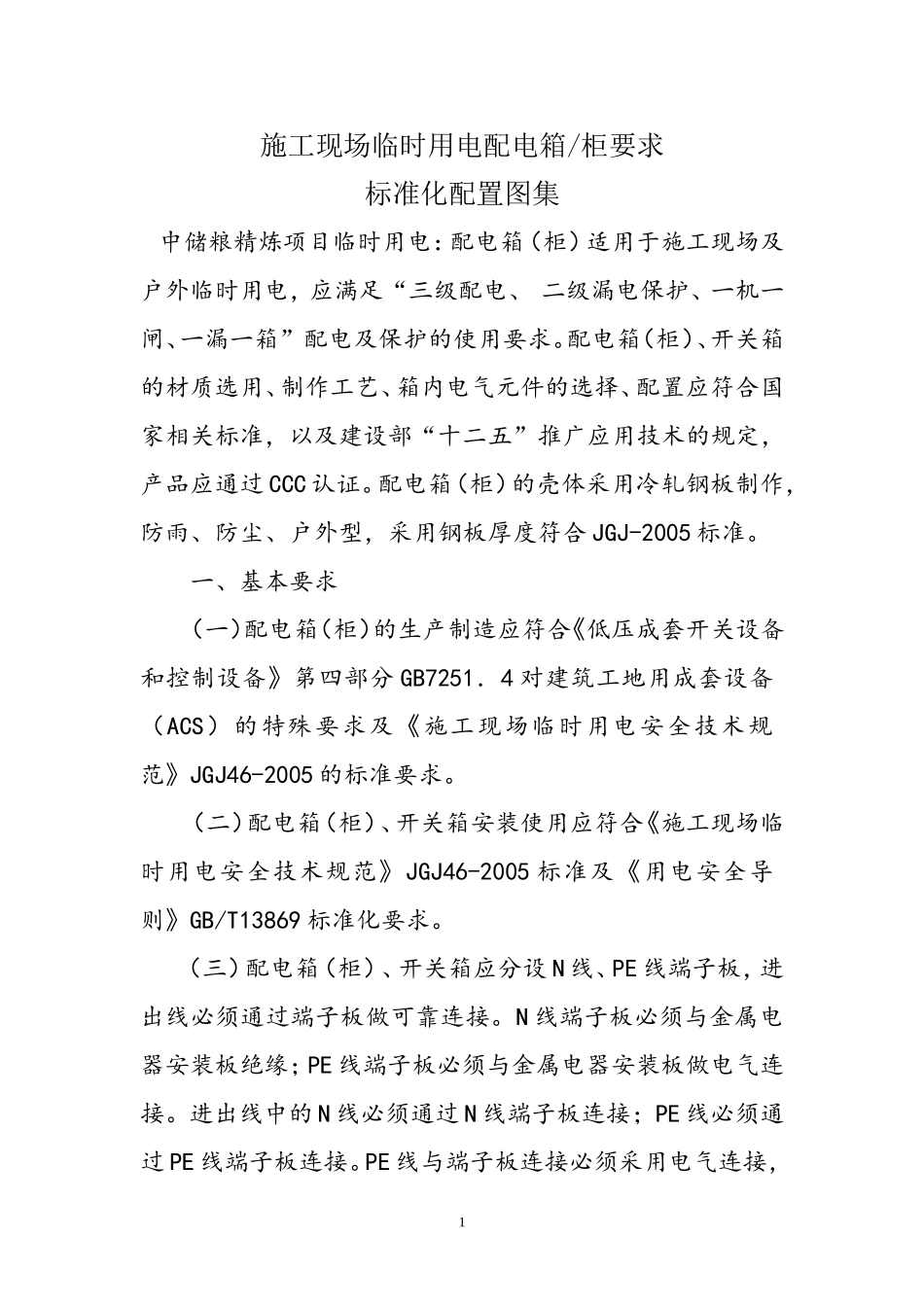

施工现场临时用电配电箱要求_第1页
1/14

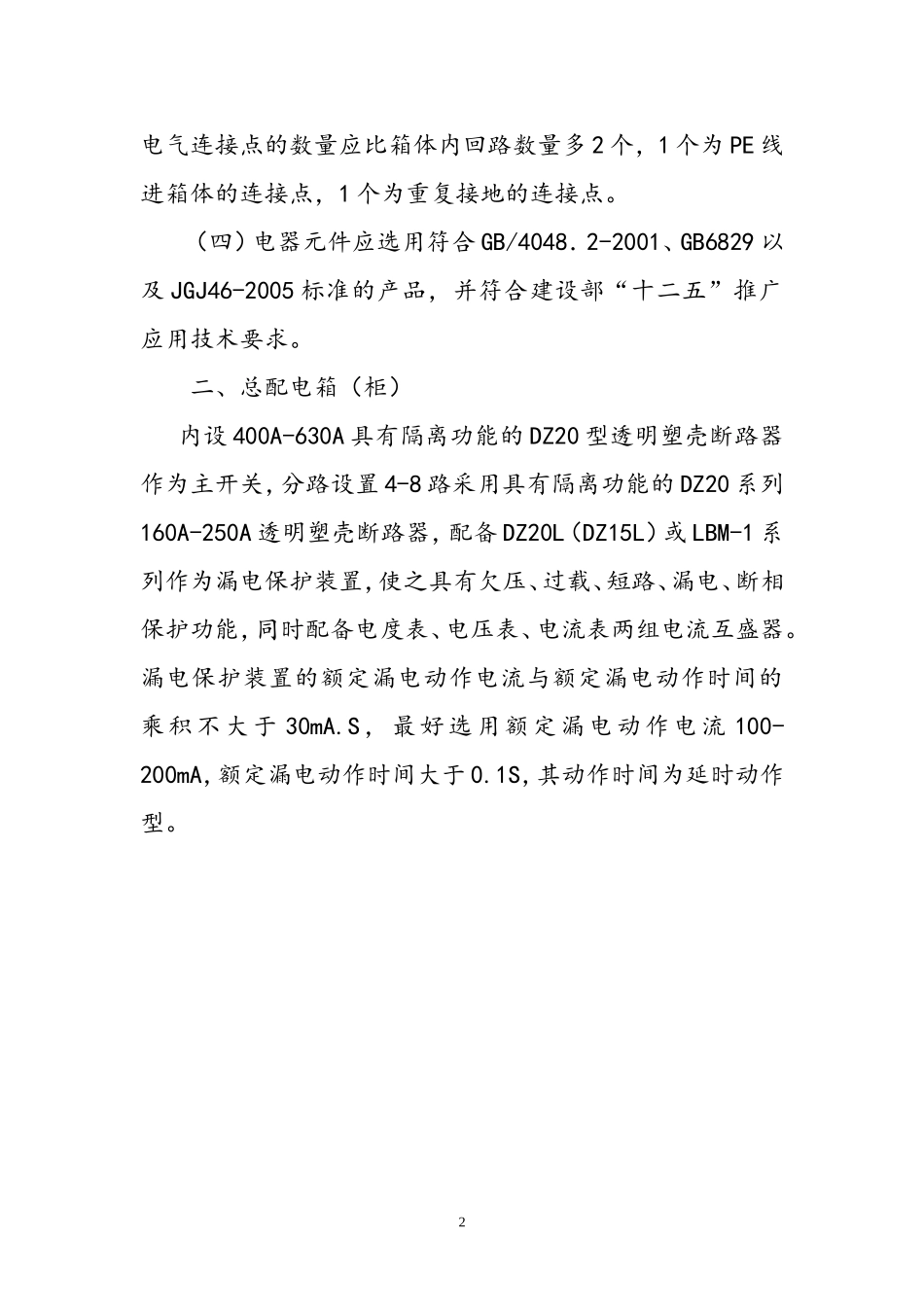

施工现场临时用电配电箱要求_第2页
2/14

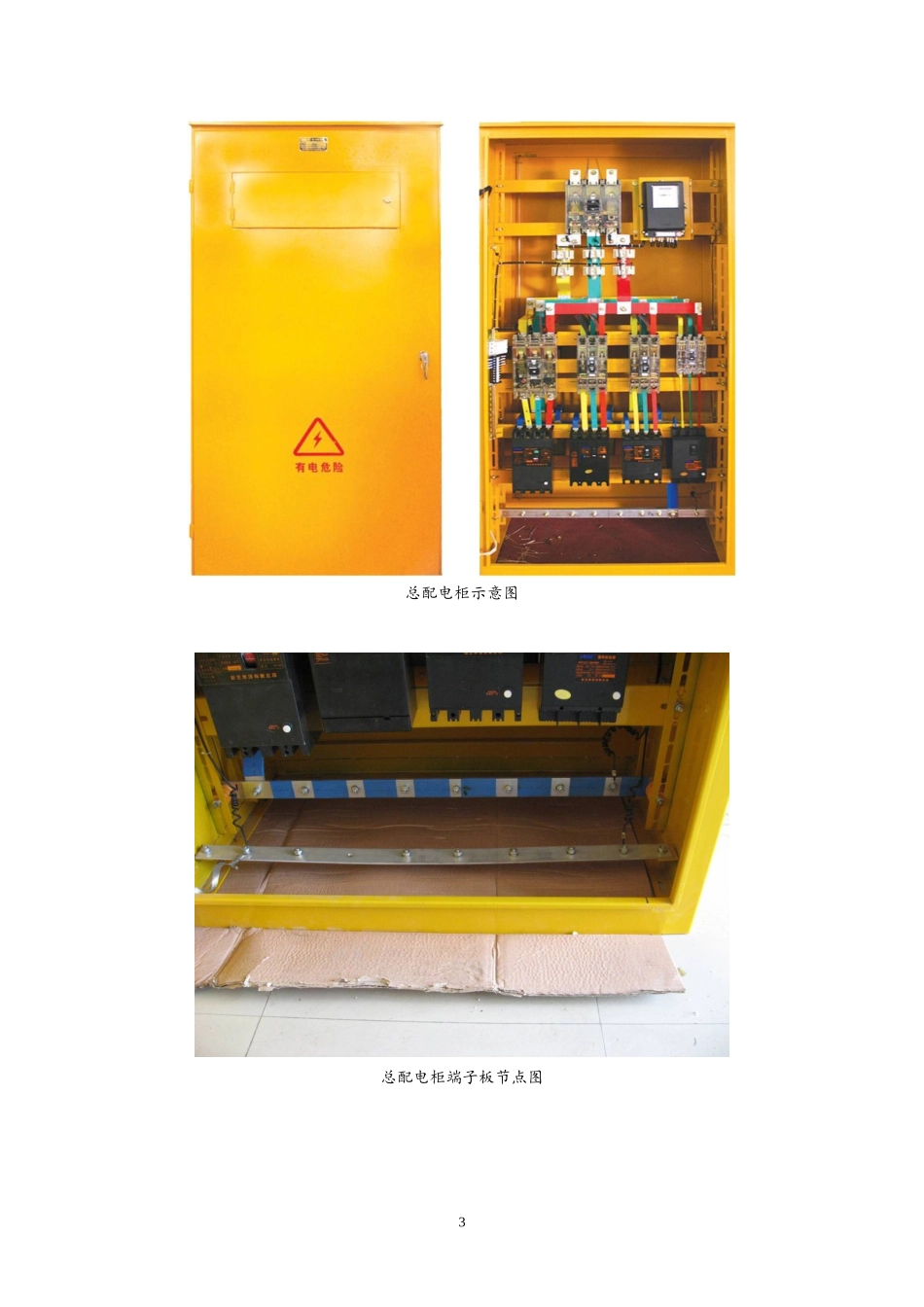

施工现场临时用电配电箱要求_第3页
3/14
施工现场临时用电配电箱/柜要求标准化配置图集中储粮精炼项目临时用电:配电箱(柜)适用于施工现场及户外临时用电,应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。配电箱(柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准,以及建设部“十二五”推广应用技术的规定,产品应通过CCC认证。配电箱(柜)的壳体采用冷轧钢板制作,防雨、防尘、户外型,采用钢板厚度符合JGJ-2005标准。一、基本要求(一)配电箱(柜)的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251.4对建筑工地用成套设备(ACS)的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。(三)配电箱(柜)、开关箱应分设N线、PE线端子板,进出线必须通过端子板做可靠连接。N线端子板必须与金属电器安装板绝缘;PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接。PE线与端子板连接必须采用电气连接,1电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点,1个为重复接地的连接点。(四)电器元件应选用符合GB/4048.2-2001、GB6829以及JGJ46-2005标准的产品,并符合建设部“十二五”推广应用技术要求。二、总配电箱(柜)内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关,分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器,配备DZ20L(DZ15L)或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S,最好选用额定漏电动作电流100-200mA,额定漏电动作时间大于0.1S,其动作时间为延时动作型。2总配电柜示意图总配电柜端子板节点图3总配电柜柜门电气连接节点图400A单面4路技术要求类型防雨、防尘、户外型颜色黄色图标颜色红色图标尺寸180×180×1801950240字体颜色红色600万能孔40×40×4角钢制作安装板锁型电镀压把锁上下穿杆负责端子排N铝排安装M8螺丝9套◎1.97M2M端子排PE同上标牌仪表V×1A×3PJ×1注壳体尺寸900×2000×400有电危险壳体厚度壳体2.0门2.0定做数量配套单价接线图:。。。。。。。。。6L2-V450VDZ20Y-400/33009004006L2-A400/5400APE线铝排N线铝排LW5-16/YH3。。。。。。。。。绝缘子BH-0.66-400/5DT862-3(6)万能孔DZ20Y-/3300250A250A200A200A透明断路器DZ20L-/4300250A250A200A200A小门内:用户单位漏电断路器联系电话送货地址LW5-16/YH3玻璃备注NPEHK-GD14/A型户外配电柜DZ20Y400ADK250ADK200ADK160ADK160ADK160ARCD160ARCD200ARCD250ARCDPJVAPJ四回路配电柜电气系统图4630A双面6路技术要求类型防雨、防尘、户外型颜色黄色图标颜色红色图标尺寸110×110×1101950240字体颜色红色万能孔40×40×4角钢制作安装板负责人锁型电镀压把锁上下穿杆端子排N铝排安装M8螺丝9个1970端子排PE同上标牌高2000仪表V×1A×3PJ×1执行标准GB7251.4JGJ46-2005壳体尺寸900×2000×550有电危险壳体厚度壳体2.0门2.0定做数量配套单价接线原理图五线制配电。。。。。。。。。6L2-V450V900N线铝排550DZ20Y-630/3300PE线铝排N线铝排6L2-A600/5×3630A绝缘子LW5-16/YH3BH-0.66-600/5万能孔DT862-3(6)DZ20Y-/3300250A250A200A200A160A160A透明断路器250A250A200A200A160A160A小门内:用户单位DZ20L-/4300联系电话漏电断路器送货地址LW5-16/YH3玻璃备注NPEHK-GD16/A型户外配电柜250ADK200ADK160ADK160ADK160ARCD160ARCD200ARCD250ARCDDZ20Y630ADKPJPJVA六回路配电柜电气系统图630A双面8路技术要求类型防雨、防尘、户外型颜色黄色图标颜色红色图标尺寸180×180×1801950240字体颜色红色600万能孔35×35×3角钢制作安装板负责人锁型电镀压把锁内为上下穿杆端子排N与壳体绝缘M8×30螺丝9套1970端子排PEM8×30螺丝9套标牌高2000柜底座40×40×...
