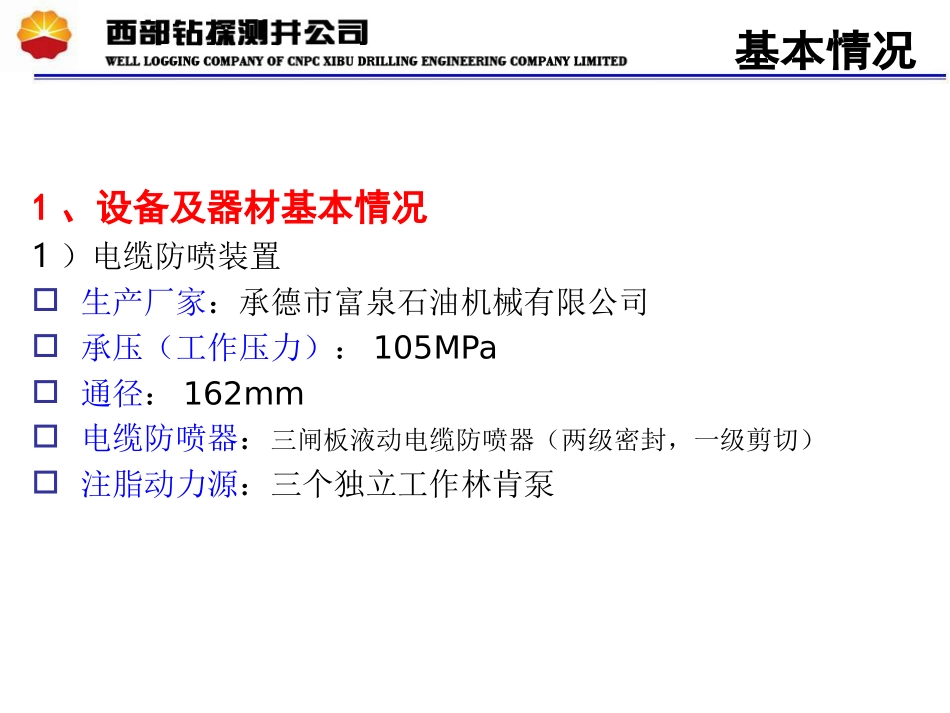

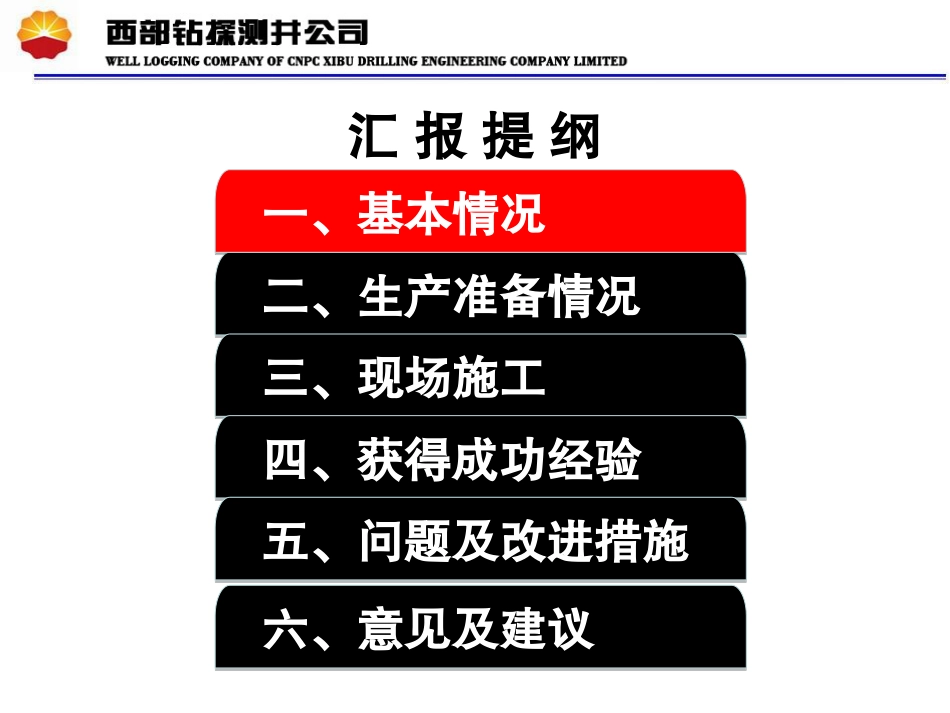

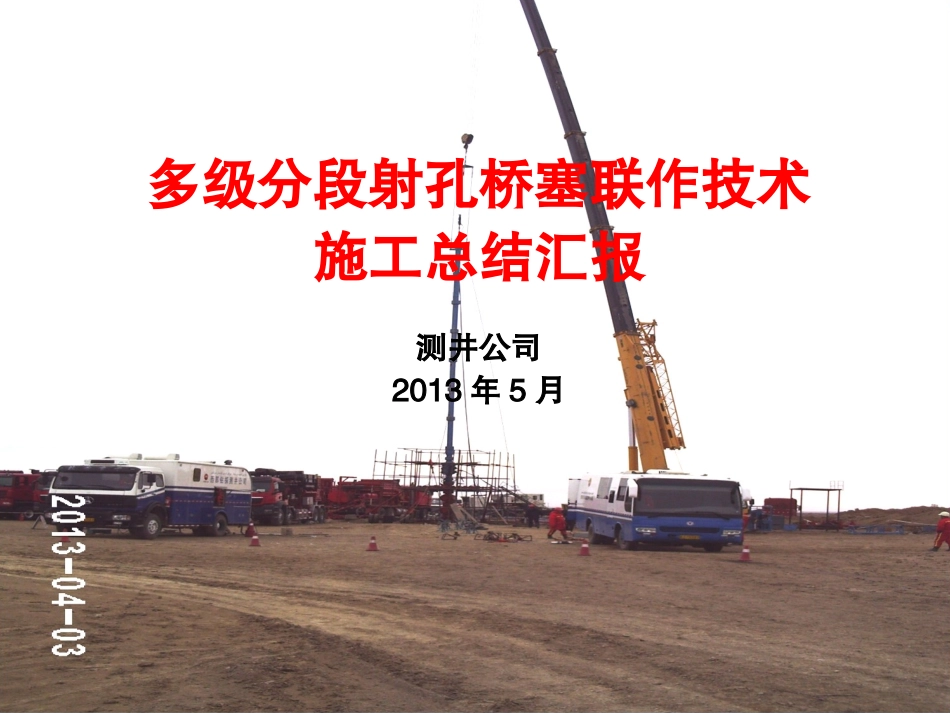

多级分段射孔桥塞联作技术施工总结汇报测井公司2013年5月汇报提纲二、生产准备情况二、生产准备情况三、现场施工三、现场施工四、获得成功经验四、获得成功经验一、基本情况一、基本情况五、问题及改进措施五、问题及改进措施六、意见及建议六、意见及建议1、设备及器材基本情况1）电缆防喷装置生产厂家：承德市富泉石油机械有限公司承压（工作压力）：105MPa通径：162mm电缆防喷器：三闸板液动电缆防喷器（两级密封，一级剪切）注脂动力源：三个独立工作林肯泵1、设备及器材基本情况2）多级分段射孔桥塞联作器材加重装置：铅加重，1.10米，50公斤，目前有2支，正在采购2支。射孔枪：模块式射孔枪。多级起爆装置DHJ2-1-KL：压力控制式，理论上可实现无数级点火功能，受电缆承重限制，射孔枪不超过12米。桥塞座封工具KHR97-B：100MPa条件下实现推力21吨（桥塞座封推力18吨）桥塞：速钻桥塞（prodrill)，承压差50MPa2、施工基本情况1）完成施工情况测井公司在勘探公司的支持下，先后完成了玛湖1井带压射孔、盐北1及吉36井多级分段射孔桥塞联作作业。玛湖1井井口压力20MPa，因电缆与阻流管配套问题，人员操作不熟练，返工三次，射孔一层耗时44小时；盐北1井井口压力为30MPa，井口安装由于吊车吨位低井口不易对接耗时8小时，因电缆防喷盒原因返工一次，带压射孔作业一层耗时36小时。2、施工基本情况1）完成施工情况吉36井射孔器下井时井口压力44MPa，最高井口压力54MPa（桥塞试压后）：第一层下三根射孔枪，不下桥塞，需点火3次。因射孔器材原因，返工2次，共下井3次，耽误时间10个小时，共计耗时30小时。2、吸取第一层射孔返工经验后，第二层下2根射孔枪、1个桥塞。因多级射孔控制装置内的压力微动开关在动作过程中损坏，返工1次，耽搁时间5小时，共计耗时18小时3、第三层下一根射孔枪、1个桥塞，全部作业顺利完成，耗时11小时。吉36井的成功作业，说明我们在50MPa的井口压力下进行作业是有把握的。汇报提纲二、生产准备情况二、生产准备情况三、现场施工三、现场施工四、获得成功经验四、获得成功经验一、基本情况一、基本情况五、问题及改进措施五、问题及改进措施六、意见及建议六、意见及建议1、电缆检查(工时：8小时）1）3月11日，更换江苏华能8毫米单芯电缆，每200米取一点检查电缆外径，平均外径在8.04毫米~8.06毫米，极限值为7.9毫米和8.1毫米。（x-y测量）2）组织检查电缆，电缆无脱丝、弯折；在电缆厂进行电缆过阻流管试运行，电缆过阻流管运行4500米，运行平稳；3）每口井作业前对电缆进行过阻流管检查，检查电缆长度大于施工目的层深度500米。2、电缆防喷装置保养维护(工时：8小时）每口井作业前组织射孔仪修人员和作业队对电缆防喷装置进行了保养维护。1）更换气动装置柴油机、林肯泵机油；2）检查密封脂是否满足施工要求；3）检查注脂管线、液动管线及回流管线及三闸板液动防喷器注脂管线；4）检查防喷管o型圈，更换不符合要求的o型圈；5）连接设备，启动柴油机气动装置、注脂控制系统，试运行整套装置。3、多级分段射孔桥塞联作器材准备(工时：4小时）每口井作业前组织射孔仪修人员和作业队对多级分段射孔桥塞联作器材进行了清点检查及试连接。1）检查多级起爆装置，测量各触点，确保装置稳定可靠；2）加重装置和磁性定位器的配套，试连接，测量通断；3）检查桥塞座封工具和桥塞的配套；4、外协服务1）吊车：75吨以上；2）吊车配重车：30吨；3）电缆防喷装置运输车：30吨；4）脚手架：材料运输及施工人员。5、施工工艺培训(工时：4小时）1）根据井的情况和甲方的要求进行施工方案设计。2）进行施工方案交底；3）组织学习了《电缆传输带压射孔作业规程》和《电缆传输多级射孔作业规程》；4）组织学习了《多级分段射孔桥塞联作射孔井口操作平台搭建要求》；汇报提纲二、生产准备情况二、生产准备情况三、现场施工三、现场施工四、获得成功经验四、获得成功经验一、基本情况一、基本情况五、问题及改进措施五、问题及改进措施六、意见及建议六、意见及建议1、现场施工1）按照方案书的内容做作业前准备；2）作业前与相关方进行技术及安全交底；3...
