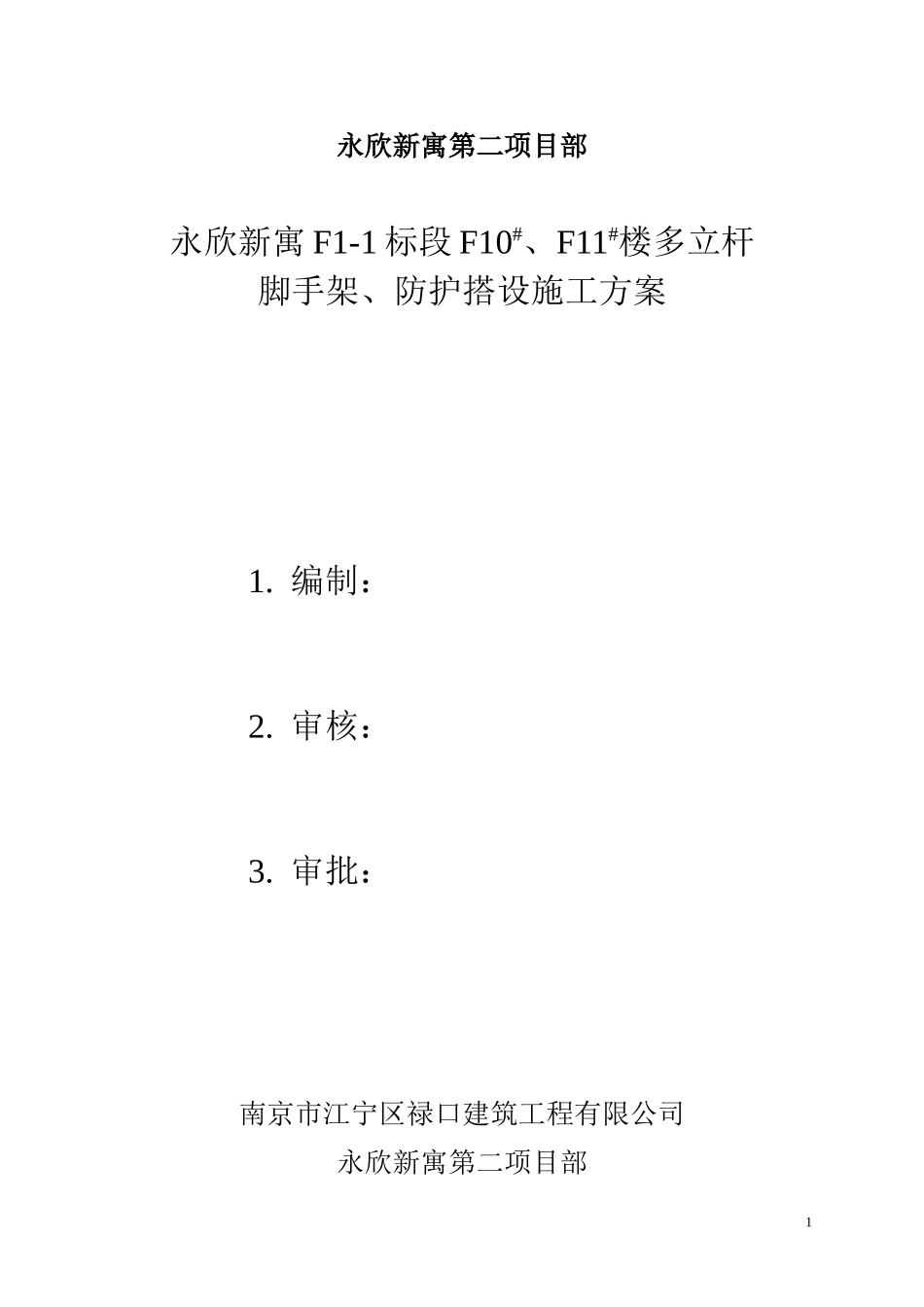

永欣新寓F1-1标段F10#、F11#楼外多立杆脚手架防护搭设方案南京市江宁区禄口建筑工程有限公司永欣新寓第二项目部永欣新寓F1-1标段F10#、F11#楼多立杆脚手架、防护搭设施工方案1.编制：2.审核：3.审批：南京市江宁区禄口建筑工程有限公司永欣新寓第二项目部1一：工程概况1、工程规模工程名称：江苏禄口永欣新寓一期工程F1-1标段F10#、F11#建筑面积：F10#：5570.6M2；F11#：3110.35M2建筑长度：F10#：67m；F11#：40.24m建筑宽度:F10#：13.94m；F11#：13.94m建筑高度:F10#：20.912m；F11#：20.912m建筑层数:地下一层，地上六层层高:2.8m2、建设、监理、设计、施工建设单位：江苏禄口华商科技园发展有限公司设计单位：南京市建工设计研究院勘探单位：江苏省地质工程勘察院施工单位：南京市江宁区禄口建筑公司3、设计简介结构类型:砖混结构质量等级:合格安全等级:标准化工地基础类型:钢筋混凝土带形基础，基础垫层为C10砼，带基砼为C25砌体结构：F10﹟-1.85米下粘土实心标准砖，-1.85米上KP1型承重多孔砖；砼结构：F11﹟+0.000m以下粘土实心标准砖，+0.000m以上为KP1型承重多孔砖。主体结构：砖混抗震裂度为7度，砼为C25门窗类型：内为木门、分户门为防盗门，阳台为塑钢门，塑钢窗。地面：详见苏J9501防水水泥砂浆外墙：为外墙乳胶漆墙面内墙面：1：1：6混合砂浆，801胶加白水泥批腻子两遍，厨房、卫生间墙面贴200*300墙砖天棚：801胶加白水泥批腻子两遍，刷106涂料油漆：木门油漆为调和漆楼面：详见苏J9501，房间为水泥砂浆地面；厨房、卫生间为300*300地砖地面。水、暖、电：普通照明、电器安装、电视、电话、多媒体、普通给排水屋面结构：斜屋面英红瓦屋面。公共部位：楼梯间乳胶漆墙面详见苏J9501-15/5（白色）。2二:外架搭设方案选择本工程檐高均在21m，故本工程在主体施工和装修施工时均采用多立杆双排钢管脚手架。三：基础及材料选择1：基础构造及要求外架施工立在基槽四周回填土上，在±0.00mm下工程完成后及时用素土回填压实，回填按有关规范执行，夯实后的土层表面承载力不小于50KN/m2。垫木采用2000mm∽2500mm，宽大于200mm；厚度不小于50mm；并垂直于墙面放置，如采用4000mm长垫木时可与墙面平行放置。2：材料要求搭设外架采用Ф48-Ф51mm无缝钢质架子管，壁厚为3.0-3.5mm。玛钢扣件（十子扣件、转轴扣件、对接扣件），架子管不得有锈蚀、变形和损伤。扣件不得有锈蚀、裂纹、缺损，螺杆、螺帽必须完好无损。下脚垫木严禁破损、腐烂。绑扎脚手板的材料用镀锌铅丝，不得用其它材料代替。脚手板用一级带孔防滑钢板制作，壁厚为2-3mm，长度为1.5-3.6m，宽度为230-250mm。四：基本构造多立杆双排脚手架主要由立杆、大横杆、小横杆、十子撑、抛撑、扫地杆、脚手板、挡板等构成。①双排脚手架，内排立杆（每根长度为4.0-6.5m）距装修墙面为400-500mm，双排立杆纵向间距为1500mm、横向间距为1500mm，与地面接触处必须夯实，然后再铺木板。②大横杆（每根长度为4.0-6.5m）间距为1200mm，小横杆（每根长度为2.1-2.3m）间距为1000mm，在两块脚手板接头处增架一根小横杆，防止产生探头板，小横杆伸出外侧脚手架不得小于10cm，内侧离墙在5-10cm。③联墙杆（每根长度为2.1-2.3m）竖向间距不大于4m，水平间距为不大于6m。④斜支撑（每根长度为4.0-6.5m）与地面夹角为45-60度，上下联续贯通，与双排架子联接牢固，斜支撑在与双排架子主杆的每一个交接点上都必须用“转轴扣件”紧固在一起，把脚手架连成整体，增加脚手架的整体稳定性。⑤檐口出屋面周边必须超出作业面1200mm并搭设水平杆作好防护围挡。⑥在小横杆上用钢脚手板铺严实，并用8#铁丝与小横杆扎紧，脚手板与脚手板交接处间隙不大于30mm。3五：安全防护①脚手板铺设必须严实，接头处间隙不大于30mm。②每一层作业面外侧距脚手板上口1200mm处用Φ48钢管搭设护身拦杆。③脚手板外侧绑扎250mm高挡脚板。④外架外侧钢管内侧满挂安全网，安全网必须为通过有关部门检验合格的安全防护产品。安全网张挂必须严密、牢固。⑤联墙杆与主体联接必须牢固可靠。⑥进入主体通道必须搭设安全通道。⑦现场必须张挂安全警告牌。⑧每隔三步架必须搭设一...
