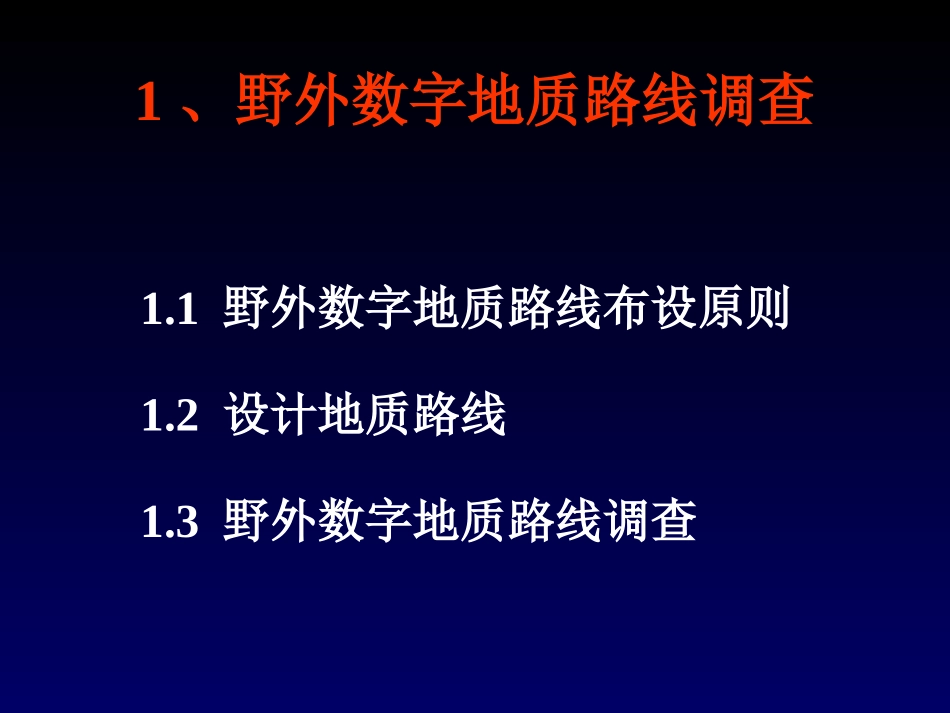

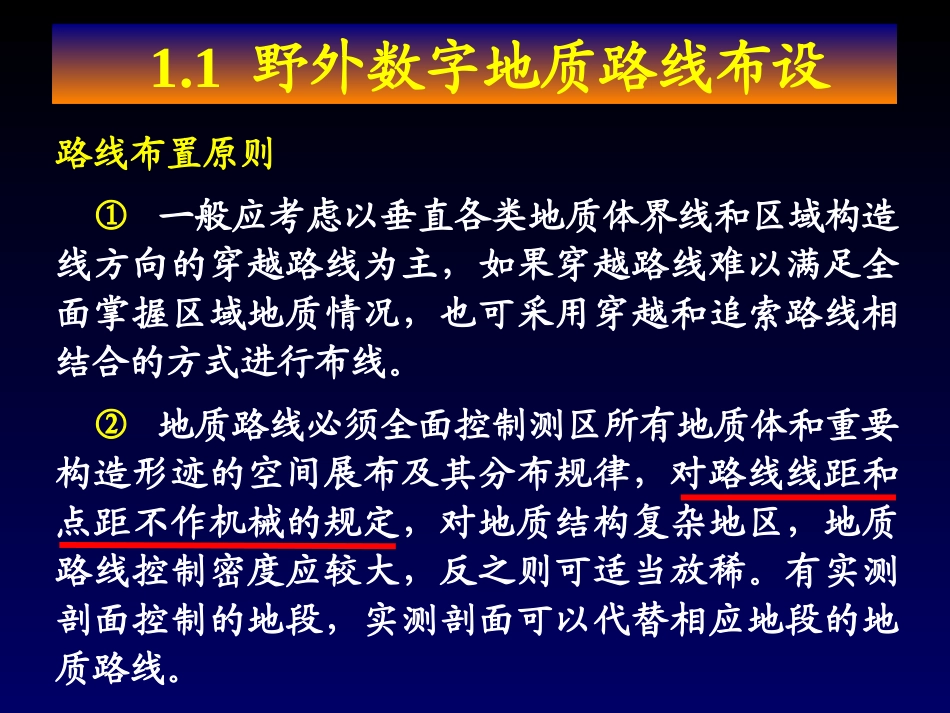

野外数字地质路线调查1、野外数字地质路线调查1.1野外数字地质路线布设原则1.2设计地质路线1.3野外数字地质路线调查1.1野外数字地质路线布设路线布置原则①一般应考虑以垂直各类地质体界线和区域构造线方向的穿越路线为主，如果穿越路线难以满足全面掌握区域地质情况，也可采用穿越和追索路线相结合的方式进行布线。②地质路线必须全面控制测区所有地质体和重要构造形迹的空间展布及其分布规律，对路线线距和点距不作机械的规定，对地质结构复杂地区，地质路线控制密度应较大，反之则可适当放稀。有实测剖面控制的地段，实测剖面可以代替相应地段的地质路线。•工作区（图幅）组织与打开•设计路线•野外手图组织与打开•野外手图与掌上机数据交换1.2设计地质路线工作区（图幅）组织与打开工作区（图幅）组织与打开•按接图表组织工程•按行政区组织工程•打开最近的工作区系统提供的标准分幅接图表用户自定义接图表（针对非标准分幅或大比例尺的工作区）1.2设计地质路线①进入需要工作的图幅对于已经存在的图幅，在左侧的对话框中双击图幅下的数字填图就可直接进入5万图幅内2.5万手图须自定义接图表1.新建接图表（检查文件名是否存在）2.自定义行列数（如奴家合校都乡幅行列分别为2，4）虽然填图系统可以从文件中直接打开工程文件，但最好是从选择工作区或左侧直接进入。1.2设计地质路线3.查看接图表信息4.更新接图表信息（确定2.5万图幅号）5.根据图幅号计算西南角坐标6.根据接图表属性库更新接图表5万图幅自定义2.5万接图表1.2设计地质路线2.5万图幅号查询1.2设计地质路线1.2设计地质路线1:2.5万图幅接图表文件1:5万图幅1.2设计地质路线按行政区组织工程电子字典的编辑与修改1.1.2设计地质路线在地质填图数据操作－－室内数据录入－－设计路线，在弹出的对话框中输入路线的基本信息1.2设计地质路线打开（新建）野外手图库－－新建－－打开1.1.3野外手图添加项目－－背景图层－－打开1.1.3野外手图⑥在文件－－野外手图数据交换－－桌面到掌上机--确定1.1.4野外手图数据到掌上机掌上机程序放在我的设备中掌上机程序RGMAP地质路线地质路线放在MyDocuments目录下掌上机程序的执行文件rgmap1.1.4野外手图数据到掌上机掌上机各种文件的位置①输入路线号和起始地质点号，即可以进入掌上机操作系统②在手图中－－打开地图－－选择要工作的地质路线号－－进入到野外手图中即可进行地质路线的操作1.2实测数字地质路线野外调查1.2.1进入数字填图掌上机路线系统①②操作时建议放大当前的工作区域，以加快显示速度1.2.2GPS点的采集①启动GPS②设定GPS参数③获得GPS信息④采集GPS点需注意的问题①对一个新工作区，第一个GPS的位置可能偏差较大，需要一定的稳定时间。②GPS点获得后，应及时关闭GPS，以节约电能，延长电池的使用时间。③采用蓝牙GPS时，采集器关机前要首先“关闭GPS”，否则采集器易出现“死机”，需重新启动。待X,Y数据稳定一段时间后即可以进行GPS手工采点GPS定位桌面GPS显示实体信息“野外采集系统”能与GPS实时相连，用屏幕地形图上显示的GPS轨迹来确定点、线、面图形信息的地理位置1.2.3其它地质数据采集选择采集图层/选择添加按钮点线属性表属性表地质描述内容字典库注意问题：对于地质点、地质界线和点间的描述内容，应以实际观察到的内容为主，对字典库的内容要加以修改后利用，不能生搬硬套、简单类同。方式二:选择添加按钮方式一:新增PRB过程点文件线文件编辑/新增PRB过程/采集位置属性表D4331P过程数据(Gpoint库)操作描述内容应加强生态、农业、地貌、水文地质等方面的调查地质点－P1.2野外地质路线调查地质点（地质点（PP过程）是野外数据采集过程）是野外数据采集的的核心，野外路线其它数据的采的的核心，野外路线其它数据的采集必须隶属于地质点。集必须隶属于地质点。地质点号命名原则：1.任何地质点号是和路线号是联系在一起的2.为了便于管理，约定地质路线第一个地质点号和路线号相同（如路线号为L1000，则该路线第一个地质点号为D1000）；1.2野外地质路线调查点间地质路线RR过程数据（Routing库）操作点间描述内容位置•分段路线是对不同地质实体之间的内容...
