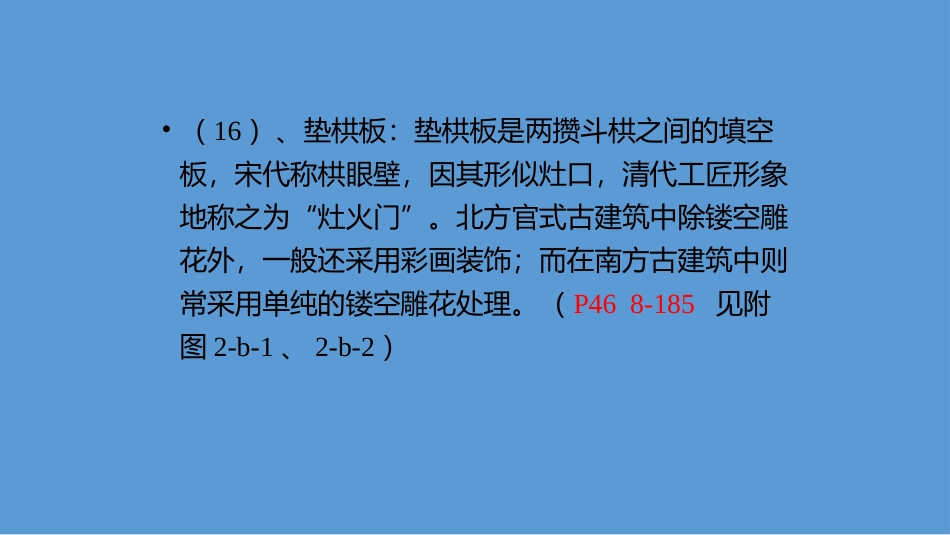

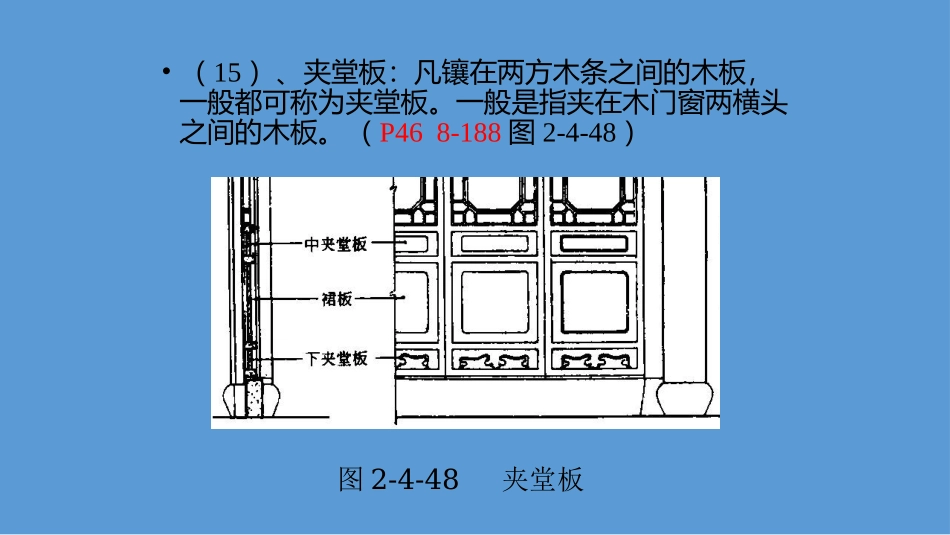

因文件大小所限，人为分为九个部分。这是第六部分古建筑基础知识•（15）、夹堂板：凡镶在两方木条之间的木板，一般都可称为夹堂板。一般是指夹在木门窗两横头之间的木板。（P468-188图2-4-48）图2-4-48夹堂板•（16）、垫栱板：垫栱板是两攒斗栱之间的填空板，宋代称栱眼壁，因其形似灶口，清代工匠形象地称之为“灶火门”。北方官式古建筑中除镂空雕花外，一般还采用彩画装饰；而在南方古建筑中则常采用单纯的镂空雕花处理。（P468-185见附图2-b-1、2-b-2）附图2-b-1北方垫栱板附图2-b-2南方垫栱板•三、其它木构件：角梁(南方称老戗、嫩戗)、草架柱、帮脊木、枕头木、梁垫、井口天花等。•（1）、角梁部件（老戗、嫩戗、千斤销、菱角木、龙径木）：是屋面转角部分的承重构件。其中老戗主要承受屋面荷截，嫩戗主要增加屋面翼角的起翘度；（P308-108~8-115）千斤销（P488-196、8-197）是贯穿老戗、嫩戗、菱角木、龙径木的加固木销，使相互间紧固而不能动摇，因强度要求高，一般需用硬质木料制成。•菱角木、龙径木是位于老戗、嫩戗背部的构件，其主要作用是垫平老戗、嫩戗背部的三角形空缺，一方面用以固定上部翘角的钢板，另一方面可加固老戗、嫩戗之间的连接；菱角木在下，龙径木在上（宋营造法原将其分为两块，自下而上分别称为箴木和扁担木）。（P548-213、8-214、8-215、8-216）（图2-4-49）图2-4-49角梁（老戗、嫩戗）角梁（北方官式做法）•（2）、草架柱：歇山建筑固定山面构件的骨架。歇山建筑梢间桁条向山面挑出，出梢部分需要有构件支顶，这个构件就是草架柱。它是断面呈方形的小柱，既支撑梢桁，又可作为钉附山花板的龙骨。草架柱的下端落脚在踏脚木上。（图2-4-50）图2-4-50草架柱•（3）、帮（扶）脊木：清式称“扶脊木”，是迭置在脊桁上面的构件，断面呈六边形较多。主要因正脊荷载过大，脊桁承受力不足而增加的辅助构件，与脊桁共同承担正脊荷载。（P188-61图2-4-51）图2-4-51帮（扶）脊木•（4）、戗山木（枕头木）：戗山木位于建筑物四角的檐桁上的三角形木块，角梁的两侧都有枕头木，在其上按摔网椽的间距挖成若干椽槽，以它承托翼角椽，使翼角椽渐渐翘起。（P328-116、8-117、8-118、8-119图2-4-52）图2-4-52戗山木（枕头木）•（5）、梁垫：是指梁的两端下面之垫木，主要作用是均匀分布梁端的作用力，并美化梁与柱的交角装饰。（P408-158图2-4-53）•（6）、山雾云：是山雾云板的简称，它是在室内装饰要求较高的厅堂房屋中，屋脊用斗栱代替脊童柱，为配合斗栱的装饰豪华性，斜插在座斗与脊桁之间的山尖装饰板，在板上雕刻有流云飞鹤等花纹图案，用以美化山界梁以上的山尖空间。（P408-159图2-4-53）图2-4-53梁垫、山雾云、抱梁云等山雾云、抱梁云•（7）、蒲鞋头：是一种半边栱，不用大斗，半边栱身直接插入柱身，和柱以榫卯连接。由栱身直接出挑半截华栱来承托梁枋，多用作梁柱交叉连接角处的装饰物。（P408-161图2-4-54）图2-4-54蒲鞋头•（8）、棹（zhào）木：也是配合斗栱的一种装饰板，它一般在大梁底的两端，斜插在蒲鞋头的升口上。（P408-160图2-4-55）•注：定额错印为“悼木”图2-4-55棹木、蒲鞋头、梁垫、山雾云、抱梁云等•（9）、水浪机：属于桁下的辅助装饰木连机的一种，在板的两面分为有雕刻花纹图案和无雕刻花纹图案两种。无雕刻花纹图案的称为光面机，有雕刻图案的因图案花纹不同，命名为水浪机、金钱如意机等。（P488-193图2-4-56）图2-4-56水浪机•（10）、抱梁云：是同山雾云作用相同的装饰板，只是比山雾云小，斜插在斗栱的升口上。（P488-195图2-4-53）图2-4-53山雾云抱梁云•（三）斗栱•斗栱在古建筑木构架体系中，是一个相对独立的门类，是我国古建筑屋檐下面的一种传力构件，清代称斗栱，宋代称铺作，南方民间有称牌科。由于形状特殊，给建筑也起着很好的装饰效果。斗栱除用于室外檐下柱梁之间、室内上下层梁架之间、楼房廊庑平座之下以外，还常用于殿庑室内的其它部位，如藻井斗栱。•1、斗栱的基本构造•斗栱实际上是由几种不同的栱件层层垒叠而成的承重积木架。组成斗栱的基本栱件有五种：即斗、栱、翘、昂、升。如图2-4-57...
