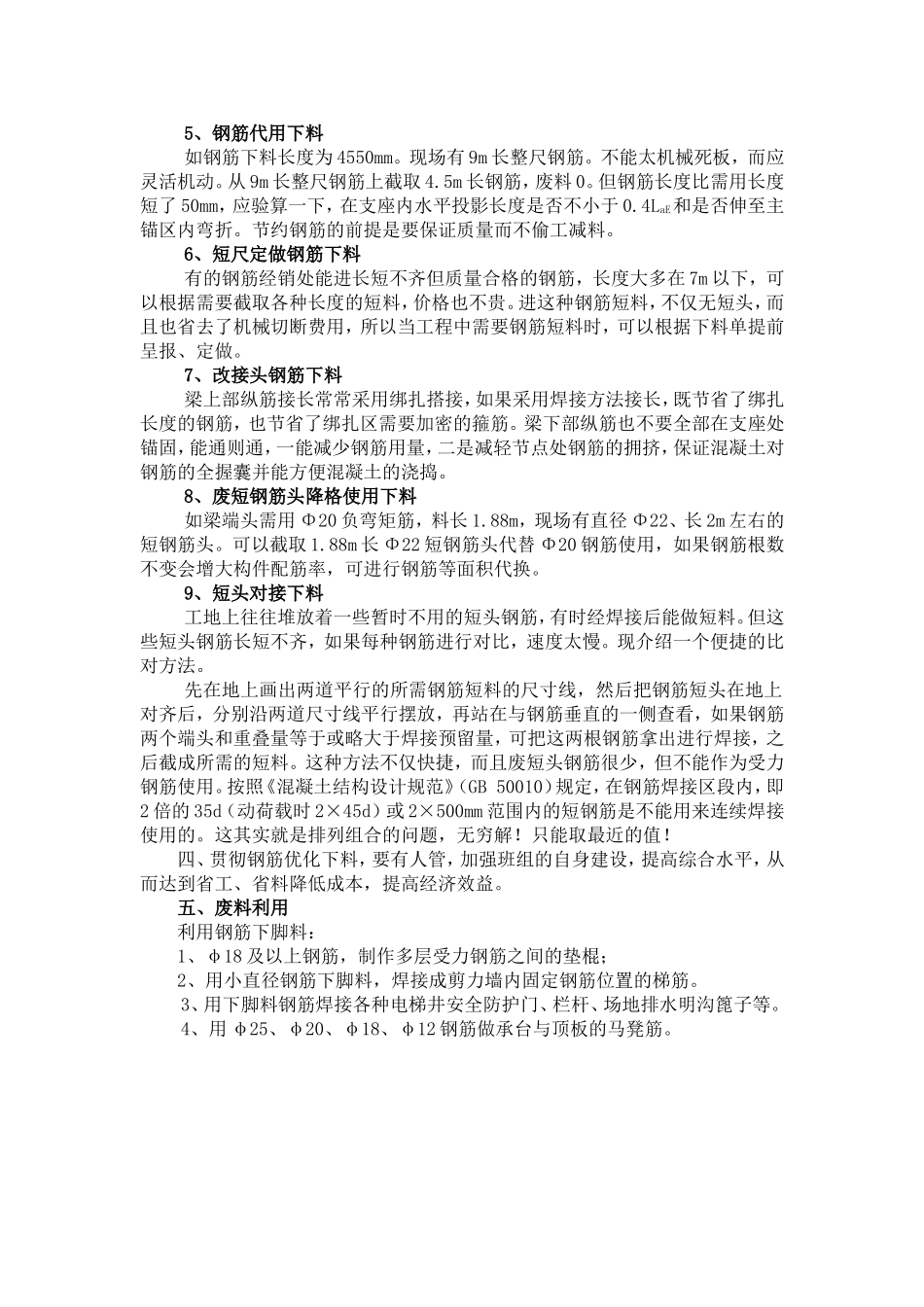

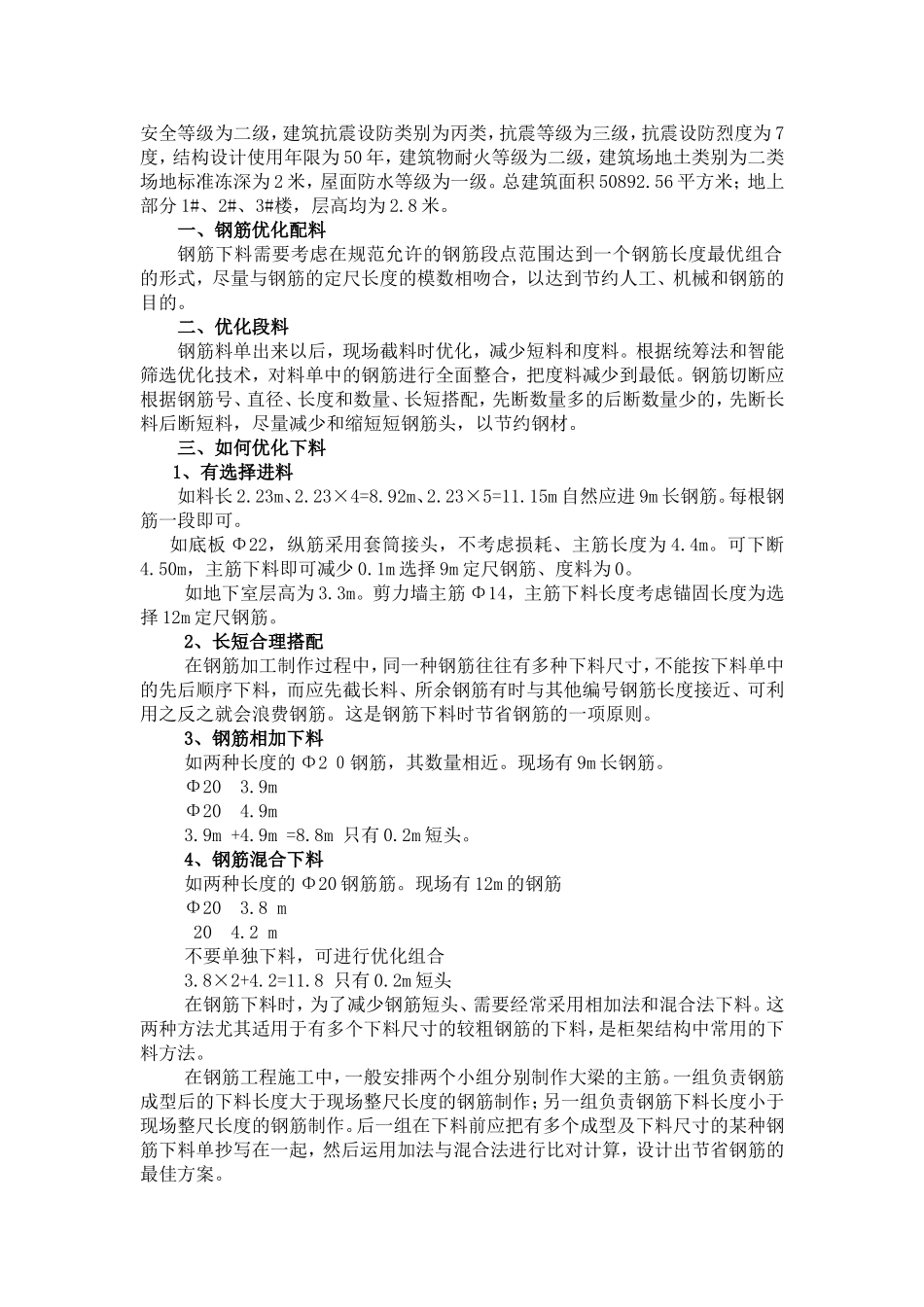

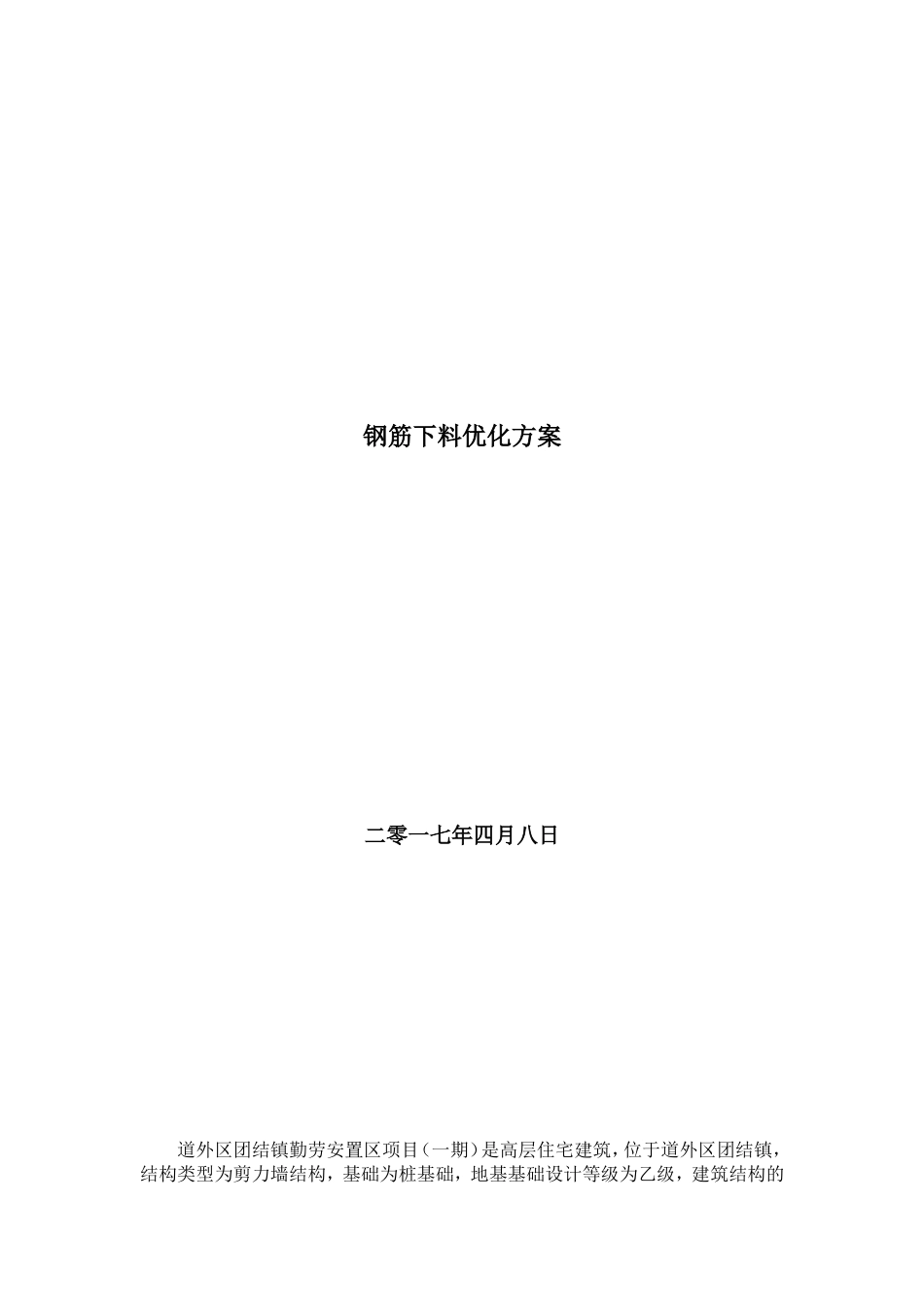

钢筋下料优化方案二零一七年四月八日道外区团结镇勤劳安置区项目（一期）是高层住宅建筑，位于道外区团结镇，结构类型为剪力墙结构，基础为桩基础，地基基础设计等级为乙级，建筑结构的安全等级为二级，建筑抗震设防类别为丙类，抗震等级为三级，抗震设防烈度为7度，结构设计使用年限为50年，建筑物耐火等级为二级，建筑场地土类别为二类场地标准冻深为2米，屋面防水等级为一级。总建筑面积50892.56平方米；地上部分1#、2#、3#楼，层高均为2.8米。一、钢筋优化配料钢筋下料需要考虑在规范允许的钢筋段点范围达到一个钢筋长度最优组合的形式，尽量与钢筋的定尺长度的模数相吻合，以达到节约人工、机械和钢筋的目的。二、优化段料钢筋料单出来以后，现场截料时优化，减少短料和度料。根据统筹法和智能筛选优化技术，对料单中的钢筋进行全面整合，把度料减少到最低。钢筋切断应根据钢筋号、直径、长度和数量、长短搭配，先断数量多的后断数量少的，先断长料后断短料，尽量减少和缩短短钢筋头，以节约钢材。三、如何优化下料1、有选择进料如料长2.23m、2.23×4=8.92m、2.23×5=11.15m自然应进9m长钢筋。每根钢筋一段即可。如底板Φ22，纵筋采用套筒接头，不考虑损耗、主筋长度为4.4m。可下断4.50m，主筋下料即可减少0.1m选择9m定尺钢筋、度料为0。如地下室层高为3.3m。剪力墙主筋Φ14，主筋下料长度考虑锚固长度为选择12m定尺钢筋。2、长短合理搭配在钢筋加工制作过程中，同一种钢筋往往有多种下料尺寸，不能按下料单中的先后顺序下料，而应先截长料、所余钢筋有时与其他编号钢筋长度接近、可利用之反之就会浪费钢筋。这是钢筋下料时节省钢筋的一项原则。3、钢筋相加下料如两种长度的Φ2０钢筋，其数量相近。现场有9m长钢筋。Φ203.9mΦ204.9m3.9m+4.9m=8.8m只有0.2m短头。4、钢筋混合下料如两种长度的Φ20钢筋筋。现场有12m的钢筋Φ203.8m204.2m不要单独下料，可进行优化组合3.8×2+4.2=11.8只有0.2m短头在钢筋下料时，为了减少钢筋短头、需要经常采用相加法和混合法下料。这两种方法尤其适用于有多个下料尺寸的较粗钢筋的下料，是柜架结构中常用的下料方法。在钢筋工程施工中，一般安排两个小组分别制作大梁的主筋。一组负责钢筋成型后的下料长度大于现场整尺长度的钢筋制作；另一组负责钢筋下料长度小于现场整尺长度的钢筋制作。后一组在下料前应把有多个成型及下料尺寸的某种钢筋下料单抄写在一起，然后运用加法与混合法进行比对计算，设计出节省钢筋的最佳方案。5、钢筋代用下料如钢筋下料长度为4550mm。现场有9m长整尺钢筋。不能太机械死板，而应灵活机动。从9m长整尺钢筋上截取4.5m长钢筋，废料0。但钢筋长度比需用长度短了50mm，应验算一下，在支座内水平投影长度是否不小于0.4LaE和是否伸至主锚区内弯折。节约钢筋的前提是要保证质量而不偷工减料。6、短尺定做钢筋下料有的钢筋经销处能进长短不齐但质量合格的钢筋，长度大多在7m以下，可以根据需要截取各种长度的短料，价格也不贵。进这种钢筋短料，不仅无短头，而且也省去了机械切断费用，所以当工程中需要钢筋短料时，可以根据下料单提前呈报、定做。7、改接头钢筋下料梁上部纵筋接长常常采用绑扎搭接，如果采用焊接方法接长，既节省了绑扎长度的钢筋，也节省了绑扎区需要加密的箍筋。梁下部纵筋也不要全部在支座处锚固，能通则通，一能减少钢筋用量，二是减轻节点处钢筋的拥挤，保证混凝土对钢筋的全握囊并能方便混凝土的浇捣。8、废短钢筋头降格使用下料如梁端头需用Φ20负弯矩筋，料长1.88m，现场有直径Φ22、长2m左右的短钢筋头。可以截取1.88m长Φ22短钢筋头代替Φ20钢筋使用，如果钢筋根数不变会增大构件配筋率，可进行钢筋等面积代换。9、短头对接下料工地上往往堆放着一些暂时不用的短头钢筋，有时经焊接后能做短料。但这些短头钢筋长短不齐，如果每种钢筋进行对比，速度太慢。现介绍一个便捷的比对方法。先在地上画出两道平行的所需钢筋短料的尺寸线，然后把钢筋短头在地上对齐后，分别沿两道尺寸线平行摆放，再站在与钢筋垂直的一侧查看，如果钢筋两个端头和重叠量等于或略大于焊接预留量，可把这两根钢筋拿出进...
