混凝土钢筋保护层厚度控制VIP免费

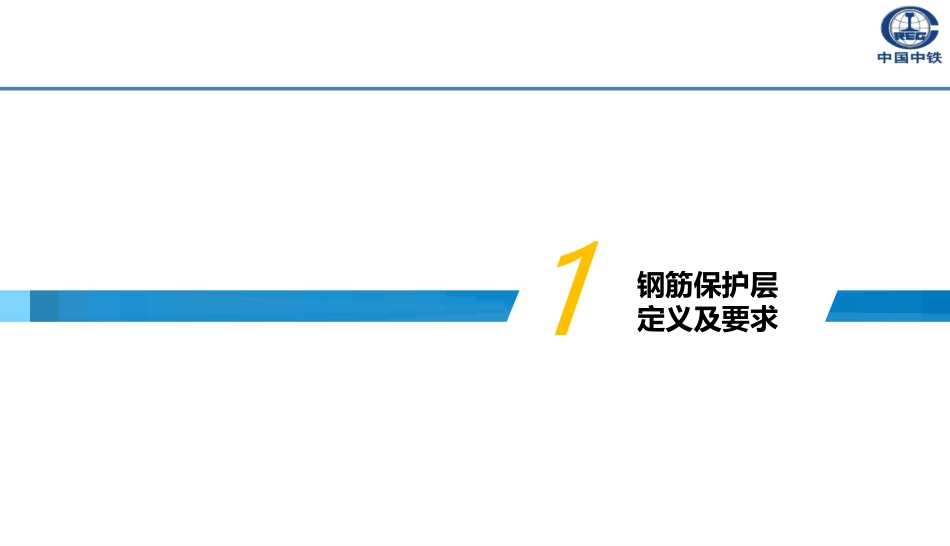

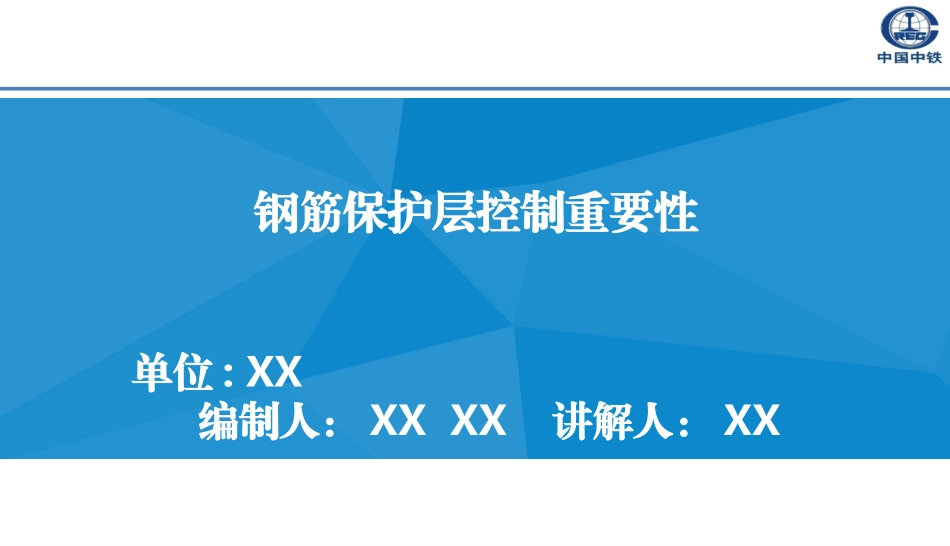

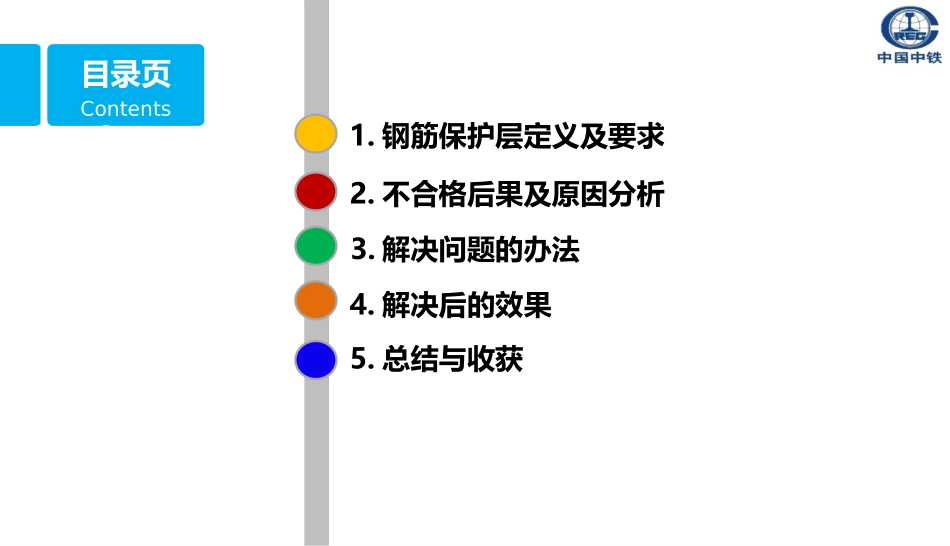

钢筋保护层控制重要性单位:XX编制人：XXXX讲解人：XXContentsPage目录页1.钢筋保护层定义及要求2.不合格后果及原因分析3.解决问题的办法4.解决后的效果5.总结与收获钢筋保护层定义及要求1保护层定义及要求钢筋保护层的定义：现行很多资料对钢筋保护层厚度的定义不一至，大部分资料中的保护层厚度是主筋外缘至混凝土表面的距离。《公路钢筋混凝土桥涵设计规范》规定：钢筋最小保护层厚度是指钢筋外缘至混凝土表面的距离，也就是说规范中的最小保护层厚度是指净保护层厚度。《公路工程混凝土结构防腐蚀技术规范》规定：钢筋保护层厚度是钢筋外缘至混凝土表面的距离，包括主筋、箍筋和分布钢筋。钢筋的锈蚀一般总是从最外侧的分布钢筋或箍筋开始，并能引起混凝土开裂和剥落，对混凝土保护层厚度的要求，首先应保证箍筋和分布钢筋的保护层，而内侧主筋的保护层厚度则往往取决于箍筋或分布钢筋的需要。本人认为《公路钢筋混凝土桥涵设计规范》定义的钢筋保护层准确合理，可理解为最外层钢筋边缘至混凝土表面的距离。钢筋保护层厚度应指从混凝土表面到钢筋最外缘之间的距离。在耐久性设计中，如无特殊标明，这一保护层应为最外侧钢筋的保护层，通常情况下应为箍筋或外侧分布筋而不是主筋。.设计保护层厚度：设计图纸中钢筋保护层厚度的标注尺寸方式不统一，与钢筋保护层的定义不一至（保护层厚度在主筋中心位置标注）。设计施工图中的保护层厚度尺寸一般有以下几种标注方式：①标注钢筋（主筋）中心线至混凝土表面的距离。这种标注方式是设计部门强调了结构断面的有效截面系数。导算净保护层厚度时应减去钢筋半径，与钢筋保护层的定义不一致，容易使技术人员理解错误。②在大样图中某钢筋（主筋、构造筋）部位标注“净*”。指该同类处净保护层尺寸。这种标注方式是设计部门强调了结构上对钢筋的保护层作用，同时也控制了有效的截面系数。不管设计施工图中钢筋保护层厚度采用何种标注方式，针对设计图纸中钢筋保护层厚度的标注尺寸方式不统一、标注与钢筋保护层的定义不一至、施工图标注不清楚时，施工单位在施工前应及时与设计单位沟通，或要求其出具细部钢筋保护层构造图，避免保护层厚度尺寸交底错误，造成钢筋保护层控制不合格现象。保护层定义及要求江苏省2009年对保护层要求业主指导意见6保护层定义及要求各种图纸要求30米箱梁钢保为净20mm,至箍筋为28mm立柱至主筋40mm7保护层定义及要求来我们休息一下，讨论一下。不合格后果及原因分析29不合格后果及原因分析保护层过厚保护层过薄绑扎丝外漏锈蚀10不合格后果及原因分析墩身拆除钢筋外漏、锈蚀11不合格后果及原因分析墩身推到从来、造成经济损失钢筋加工尺寸不规范钢筋安装不规范模版加工不准确保护层垫块密度不足、损坏原因分析原因分析捣鼓造成跑模、涨模管理人员责任不明确工人疲劳、照明不足检验工具精度低、检测手段不精良不合格后果及原因分析13不合格后果及原因分析夜间照明差现场卤素灯少操作强度大砼浇筑时对垫块的损坏班组长交底不到位教育不够工人质量意识淡薄连续加班工人疲劳检查不到位△责任不明确人员机具环境料工艺加强筋尺寸不规范模板安装时对垫块损坏材料测量垫块尺寸及绑扎不规范钢筋刚度小误差大检测工具精度低保护层不合格原因解决问题的办法3解决问题的办法严格按照图纸尺寸加工的钢筋笼解决问题的办法规范的钢筋笼安装及垫块布置解决问题的办法正确的选用和使用钢筋保护层垫块解决问题的办法精良的检测仪器设备、经过检定的仪器解决问题的办法认真的厂方培训正确的仪器使用20解决问题的办法认真检查的技术人员经培训上岗的农民工解决后的效果4解决后的效果墩身检测合格梁体监理检测合格23解决后的效果公司检查合格24解决后的效果认真整理的试验记录准确无误的检测报告总结与收获526优良的工程质量合格的产品总结与收获1)试配强度：根据设计强度等级及标准差计算配制强度。总结与收获通过严格的钢筋保护层厚度卡控，大大的改善了，保护层的合格率，为我局立足江苏市场奠定了坚实的基础。1)试配强度：根据设计强度等级及标准差计算配制强度。THANKYOU！138XXXXname@163.comhttp://XXXX.com
