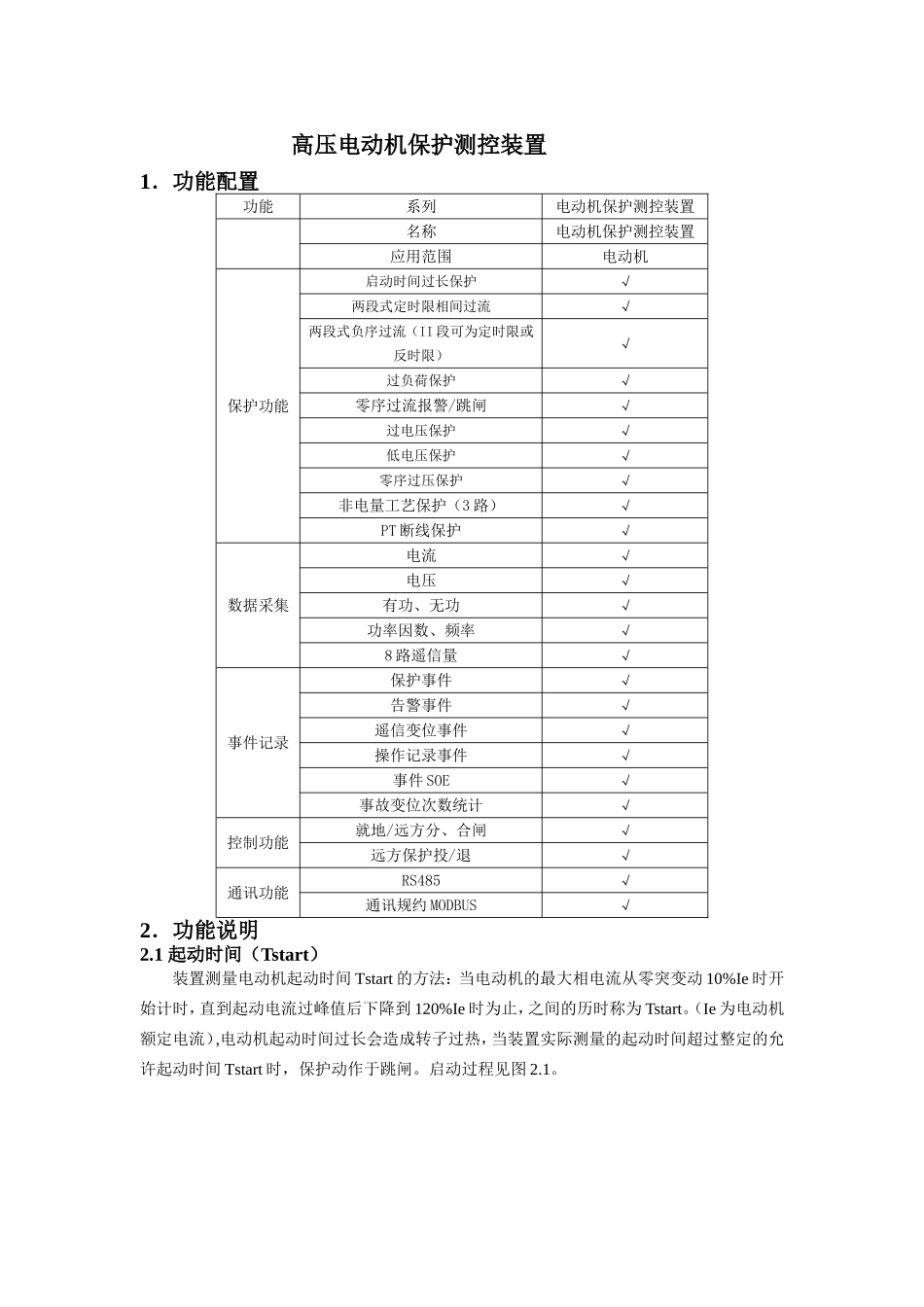

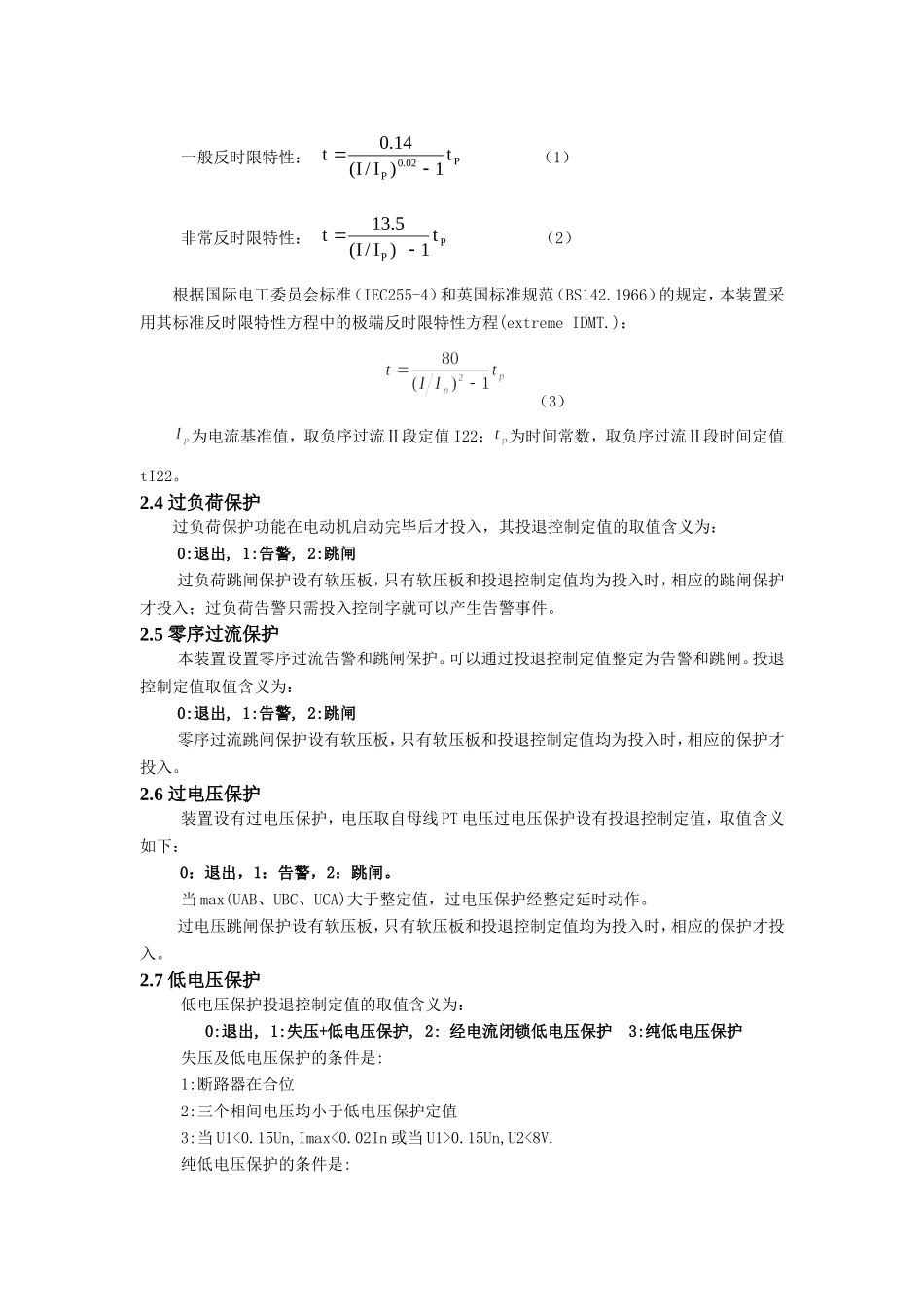

高压电动机保护测控装置1．功能配置功能系列电动机保护测控装置名称电动机保护测控装置应用范围电动机保护功能启动时间过长保护√两段式定时限相间过流√两段式负序过流（II段可为定时限或反时限）√过负荷保护√零序过流报警/跳闸√过电压保护√低电压保护√零序过压保护√非电量工艺保护（3路）√PT断线保护√数据采集电流√电压√有功、无功√功率因数、频率√8路遥信量√事件记录保护事件√告警事件√遥信变位事件√操作记录事件√事件SOE√事故变位次数统计√控制功能就地/远方分、合闸√远方保护投/退√通讯功能RS485√通讯规约MODBUS√2．功能说明2.1起动时间（Tstart）装置测量电动机起动时间Tstart的方法：当电动机的最大相电流从零突变动10%Ie时开始计时，直到起动电流过峰值后下降到120%Ie时为止，之间的历时称为Tstart。（Ie为电动机额定电流）,电动机起动时间过长会造成转子过热，当装置实际测量的起动时间超过整定的允许起动时间Tstart时，保护动作于跳闸。启动过程见图2.1。图2.1电动机的启动过程2.2相间过流保护装置设两段定时限过流保护。Ⅰ段相当于速断段，电流按躲过启动电流整定，在电动机起动完毕后自动下降一半。这样即可以有效地躲过电动机的巨大启动电流，又可以保证电动机正常起动后提供防备严重的过负荷造成的堵转保护。动作时限可整定,对于用断路器控制的电动机整定时间一般较短，而用接触器控制的电动机整定时间一般较长，可选择整定为0.3秒,该段主要对电动机短路提供保护。Ⅱ段是定时限过流段，在电动机启动完毕后自动投入，该段电流也可根据启动电流或堵转电流整定，主要对电动机启动时间过长和运行中堵转提供保护。本装置设置二段相间过流保护,各段的投退控制定值可独立控制各段的使用情况。投退控制定值取值含义都为：0:退出,1:投入相间过流保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护段才投入。2.3负序过流保护负序电流保护主要针对各种非接地性不对称故障，出现较大的负序电流，而负序电流将在转子中产生2倍工频的电流，使转子附加发热大大增加，危及电动机的安全运行。装置设置两段定时限负序过流保护，Ⅰ段可用作断相保护，Ⅱ段可用作不平衡保护。Ⅰ段控制定值取值含义如下：0:退出，1：跳闸Ⅱ段控制定值I22nf取值含义如下：0:退出，1：跳闸，2：告警其中负序过流Ⅱ段可通过反时限控制字定值选择该段采用定时限还是反时限特性.负序Ⅱ段反时限控制取值含义如下：0：定时限，1：一般反时限，2：非常反时限，3：极端反时限可选择使用下面三个标准的反时限特性之一。反时限特性电流基准值IP为相间反时限保护电流基准定值Ii，反时限特性时间常数tP为相间反时限保护时间常数tIi。一般反时限特性：P02.0Pt1)I/I(14.0t（1）非常反时限特性：PPt1)I/I(5.13t（2）根据国际电工委员会标准（IEC255-4）和英国标准规范（BS142.1966）的规定，本装置采用其标准反时限特性方程中的极端反时限特性方程(extremeIDMT.)：（3）为电流基准值，取负序过流Ⅱ段定值I22；为时间常数，取负序过流Ⅱ段时间定值tI22。2.4过负荷保护过负荷保护功能在电动机启动完毕后才投入，其投退控制定值的取值含义为：0:退出,1:告警,2:跳闸过负荷跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的跳闸保护才投入；过负荷告警只需投入控制字就可以产生告警事件。2.5零序过流保护本装置设置零序过流告警和跳闸保护。可以通过投退控制定值整定为告警和跳闸。投退控制定值取值含义为：0:退出,1:告警,2:跳闸零序过流跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护才投入。2.6过电压保护装置设有过电压保护，电压取自母线PT电压过电压保护设有投退控制定值，取值含义如下：0：退出，1：告警，2：跳闸。当max(UAB、UBC、UCA)大于整定值，过电压保护经整定延时动作。过电压跳闸保护设有软压板，只有软压板和投退控制定值均为投入时，相应的保护才投入。2.7低电压保护低电压保护投退控制定值的取值含义为：0:退出,1:失压+低电压保护,2:经电流闭锁低电压保护3:纯低电压保护失压及低电压保护的条件是:1:断路器在合位2:三个相...
