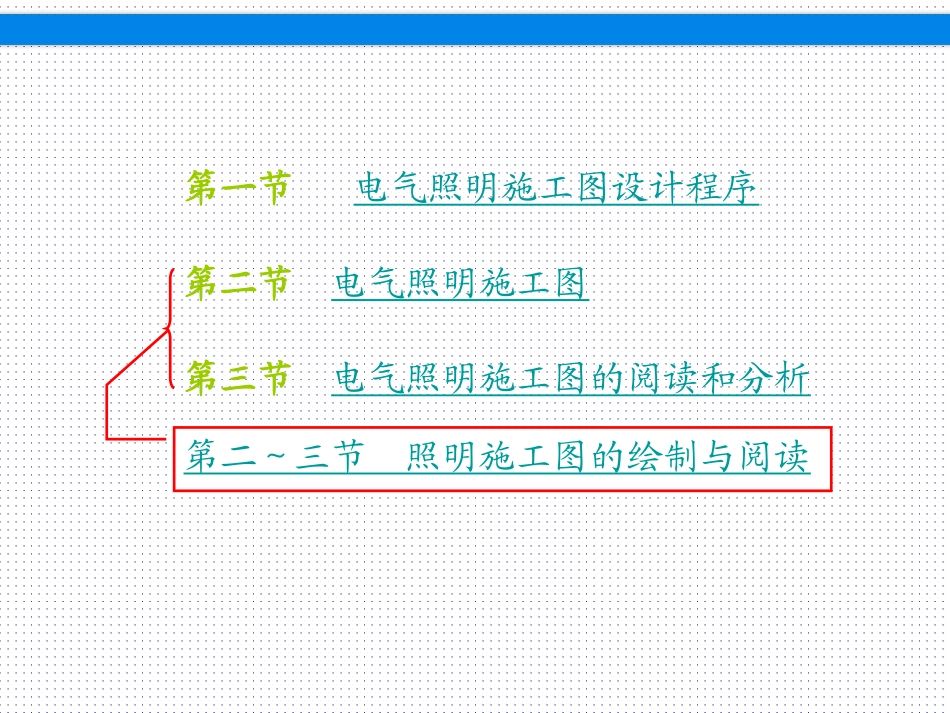

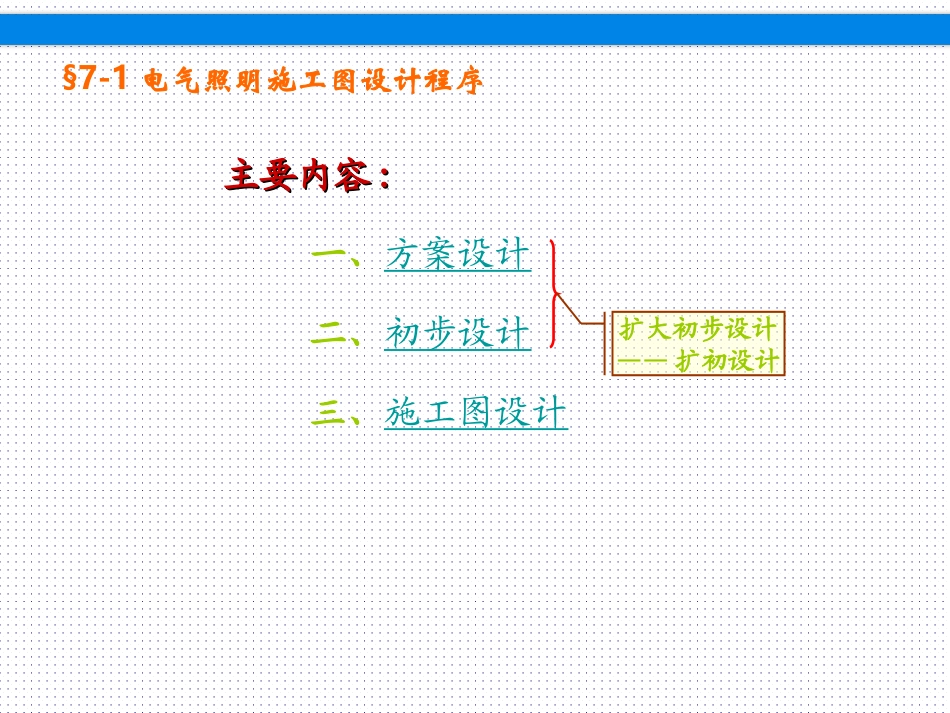

第七章电气照明施工图设计第一节电气照明施工图设计程序第二节电气照明施工图第三节电气照明施工图的阅读和分析第二～三节照明施工图的绘制与阅读§7-1电气照明施工图设计程序主要内容主要内容::一、方案设计二、初步设计三、施工图设计扩大初步设计——扩初设计§7-1电气照明施工图设计程序1.1.主要任务主要任务①按规范规定的W/m2数，估算出用电总功率②确定用户电源电压③确定电源引入方向和电缆走向路由④确定电源路数，变配电所位置⑤按每平方米造价估算电气工程概算一、方案设计一、方案设计§7-1电气照明施工图设计程序1.1.主要任务主要任务①了解和确定建设单位的用电要求，落实供电电源及配电方案②确定工程的设计项目和内容③进行系统方案设计和必要的计算，估算各项技术与经济指标④编制出初步设计文件⑤解决好专业之间的配合2.2.设计文件的深度要求设计文件的深度要求①确定设计方案②满足主要设备及材料的订货③可以确定工程概算，控制工程投资④可以进行施工图设计二、初步设计二、初步设计§7-1电气照明施工图设计程序①进行具体的设备布置、线路敷设和必要的计算②确定各电器设备的型号以及具体的安装工艺③编制出施工图设计文件(图纸、设计说明、计算书)④与各专业密切配合，避免盲目布置而造成返工2.2.设计文件的深度要求设计文件的深度要求①可以编制出施工图的预算②可以安排材料、设备的订货和非标准设备的制作③可以进行施工和安装1.1.主要任务主要任务三、施工图设计三、施工图设计§7-2,3照明施工图的绘制与阅读主要内容主要内容::一、照明施工图的格式二、照明施工图图面的一般规定三、照明施工图的标注四、照明施工图的组成六、照明平面图的绘制与阅读五、照明系统图的绘制与阅读七、常用照明基本线路§7-2照明施工图的绘制与阅读1.1.幅面幅面由边框线所围成的图面注明图纸名称、图号等信息及供有关人员签名用的栏目供相关专业人员会审图纸时签名用的栏目2.2.标题栏标题栏3.3.会签栏会签栏LB边框线accc图框线装订边周边标题栏会签栏一、照明施工图的格式§7-2照明施工图的绘制与阅读幅面代号宽(B)×长(L)(mm)边宽c(mm)装订边宽a(mm)A0841×11891025A1594×8411025A2420×5941025A3297×420525A4210×297525幅面代号及尺寸§7-2照明施工图的绘制与阅读设计单位名称设计单位名称工程名称设总工程编号项目名称方案设计图别图名审定专业负责人图号资质证书号审核设计设计阶段注册师印章编号核对绘图日期标题栏一般格式格式通常由设计单位自定：必须手签§7-2照明施工图的绘制与阅读格式通常由设计单位自定：会签栏一般格式建筑暖通结构电气给排水预算必须手签§7-2照明施工图的绘制与阅读1.1.比例和方位标志比例和方位标志①图纸比例②方位——图纸上所画的尺寸与实物的尺寸之比★第1个数字是图形符号尺寸，第2个数字是实物尺寸★以倍数比表示★国际：上北下南，左西右东★国内：一般用方位标记标明建筑物或构筑物的朝向二、照明施工图图面的一般规定§7-2照明施工图的绘制与阅读2.2.图线图线①图线形式②图线宽度图线名称图线形式应用粗实线细实线虚线点划线双点划线电气线路、一次线路二次线路、干线、分支线应急照明线控制线、信号线、轴线50V及以下电力及照明线路★有0.25、0.35、0.5、0.7、1.0、1.4等★通常只取2种，若超过2种，应以2的倍数递增二、照明施工图图面的一般规定§7-2照明施工图的绘制与阅读3.3.标高标高①绝对标高②相对标高③敷设标高★以我国青岛外黄海平面作为零点而确定的高度尺寸★选定某一参考面为零点而确定的高度尺寸★选择每一层地坪或楼面为参考面而确定的高度尺寸★建筑高度采用：以建筑物室外地坪面为±0.00m★设备安装高度采用★海拔高度二、照明施工图图面的一般规定§7-2照明施工图的绘制与阅读——电气照明工程常用的文字符号电气照明工程常用的文字符号二、图面的一般规定4.4.图形符号和文字符号图形符号和文字符号——必须采用国家标准规定的符号《电气图用图形符号》《电气技术中的文字符号制订通则》①图形符号②文字符号P175-176导线敷设方式，表9-1导线敷设部位，表9-2灯具安装方式，表9-3——电气照明工程常用的图...
