结构力学试题及答案VIP免费

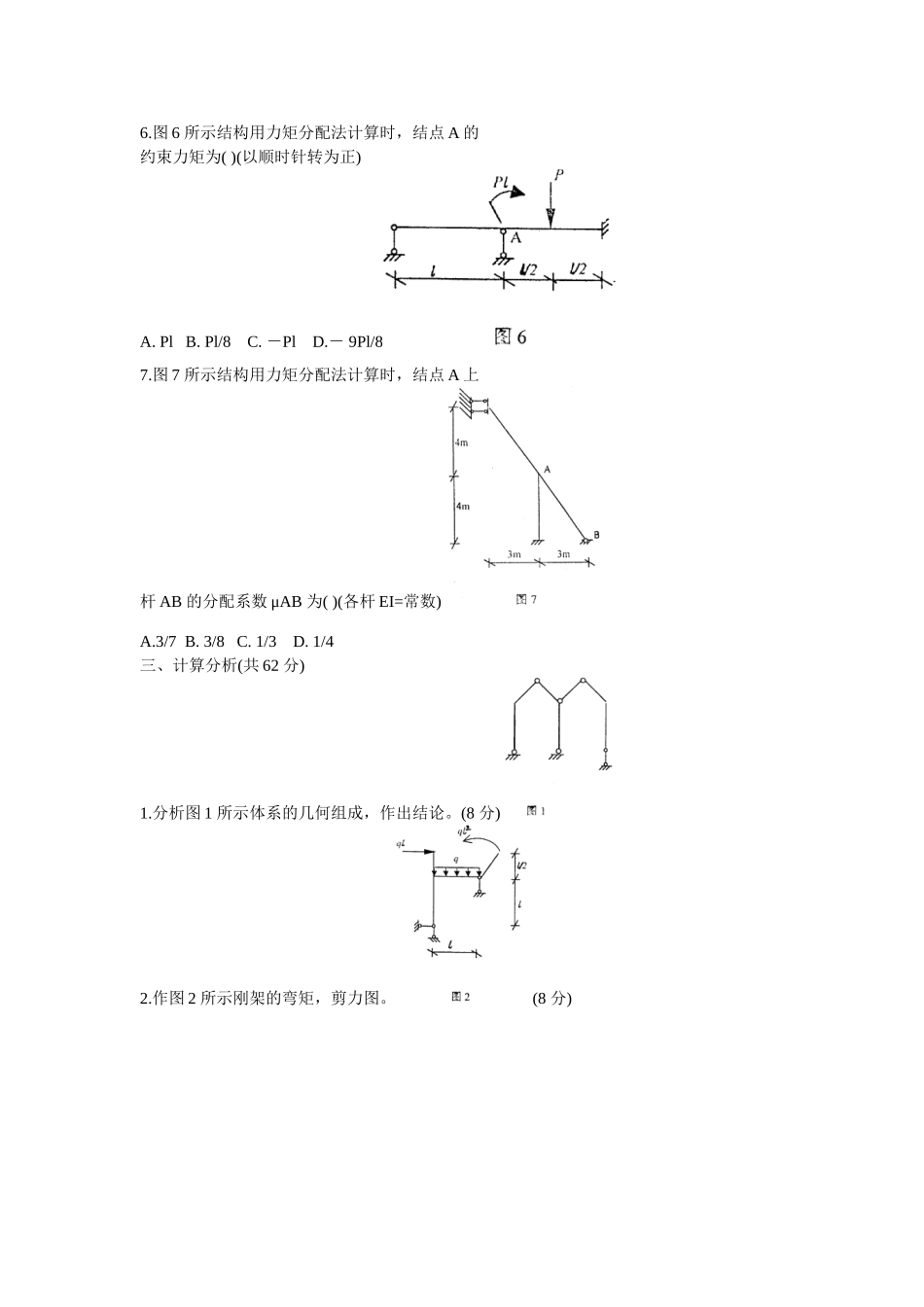

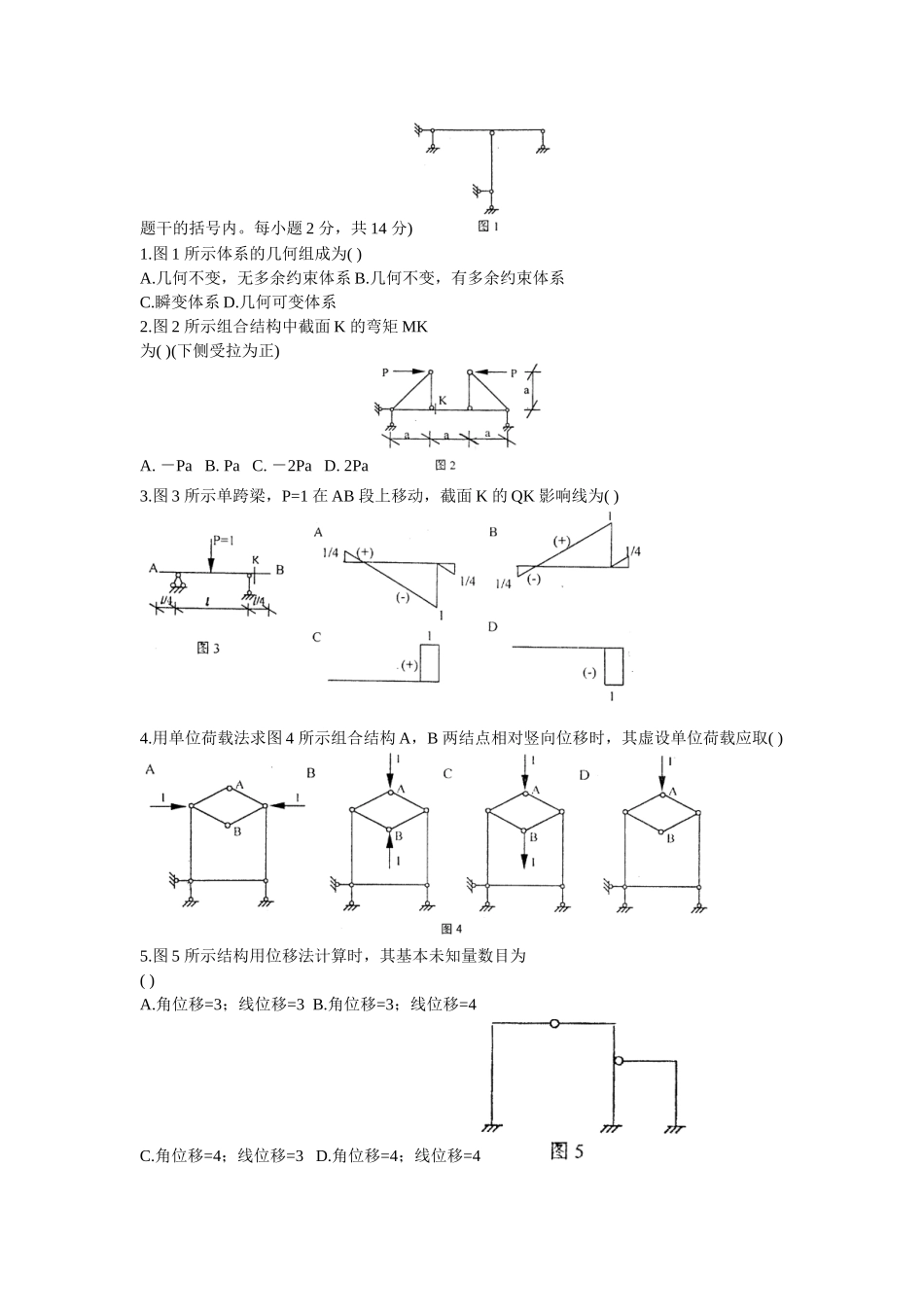

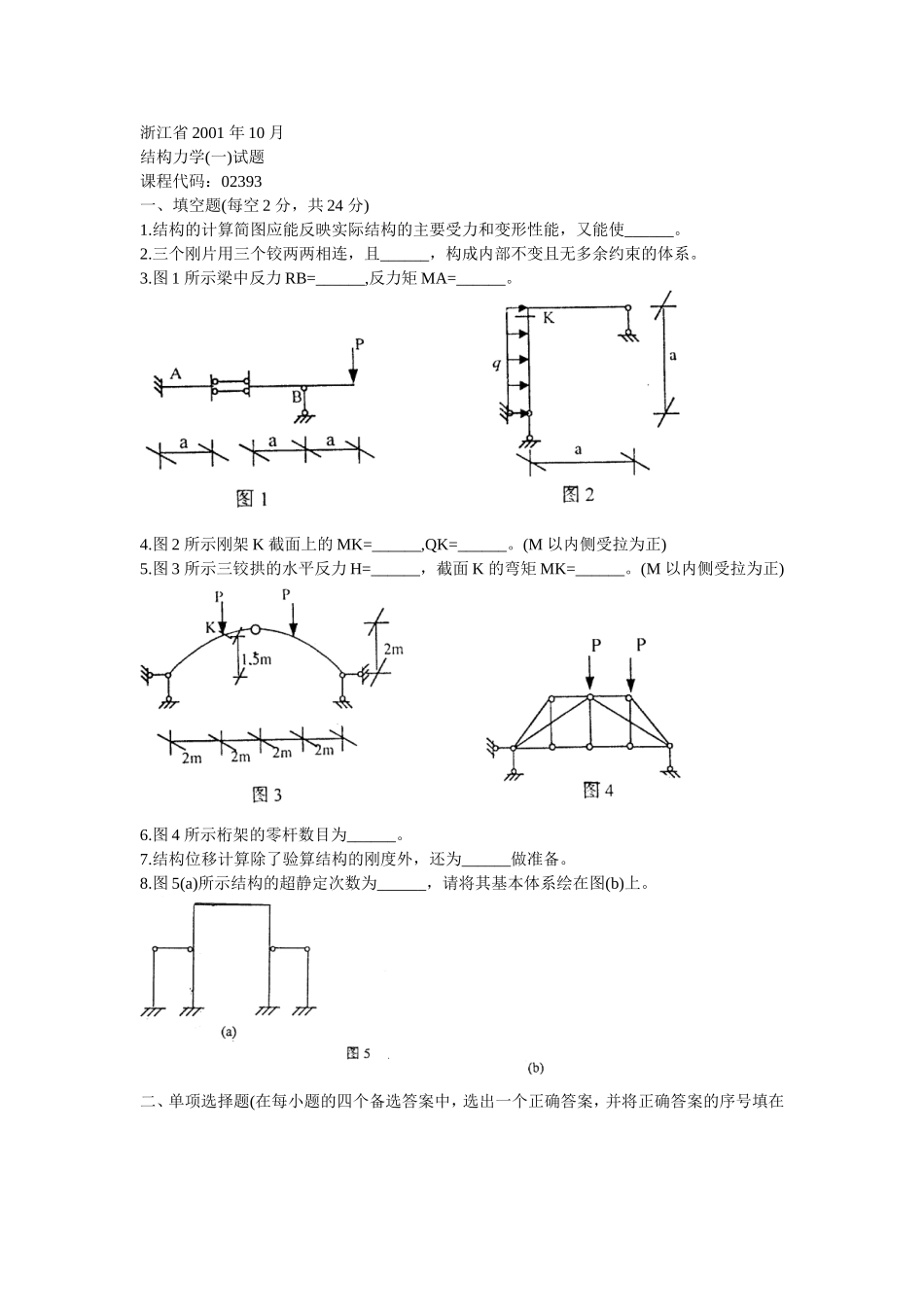

浙江省2001年10月结构力学(一)试题课程代码：02393一、填空题(每空2分，共24分)1.结构的计算简图应能反映实际结构的主要受力和变形性能，又能使______。2.三个刚片用三个铰两两相连，且______，构成内部不变且无多余约束的体系。3.图1所示梁中反力RB=______,反力矩MA=______。4.图2所示刚架K截面上的MK=______,QK=______。(M以内侧受拉为正)5.图3所示三铰拱的水平反力H=______，截面K的弯矩MK=______。(M以内侧受拉为正)6.图4所示桁架的零杆数目为______。7.结构位移计算除了验算结构的刚度外，还为______做准备。8.图5(a)所示结构的超静定次数为______，请将其基本体系绘在图(b)上。二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共14分)1.图1所示体系的几何组成为()A.几何不变，无多余约束体系B.几何不变，有多余约束体系C.瞬变体系D.几何可变体系2.图2所示组合结构中截面K的弯矩MK为()(下侧受拉为正)A.－PaB.PaC.－2PaD.2Pa3.图3所示单跨梁，P=1在AB段上移动，截面K的QK影响线为()4.用单位荷载法求图4所示组合结构A，B两结点相对竖向位移时，其虚设单位荷载应取()5.图5所示结构用位移法计算时，其基本未知量数目为()A.角位移=3；线位移=3B.角位移=3；线位移=4C.角位移=4；线位移=3D.角位移=4；线位移=46.图6所示结构用力矩分配法计算时，结点A的约束力矩为()(以顺时针转为正)A.PlB.Pl/8C.－PlD.－9Pl/87.图7所示结构用力矩分配法计算时，结点A上杆AB的分配系数μAB为()(各杆EI=常数)A.3/7B.3/8C.1/3D.1/4三、计算分析(共62分)1.分析图1所示体系的几何组成，作出结论。(8分)2.作图2所示刚架的弯矩，剪力图。(8分)3.求图3所示桁架指定杆a,b的轴力。(8分)4.求图5所示刚架结点B的竖向位移，各杆EI=常数。(8分)5.用力法计算图6所示结构，并作M图。各杆EI=常数。(12分)6.用位移法计算图7所示结构，并作M图。各杆EI=常数。(10分)7.利用对称性对图8所示对称结构作出简化的半结构计算简图，并确定最合适的计算方法(不作计算)。(8分)浙江省2001年10月高等教育自学考试结构力学(一)试题参考答案课程代码：02393一、填空题(每空2分，共24分)1.计算简便2.三铰不在一直线上3.PPa4.qa2/205.PP/26.57.超静定结构受力分析8.5次；(b)由考生作图，图略二、单项选择题(每小题2分，共14分)1.B2.B3.C4.B5.C6.D7.D三、计算分析(共62分)1.理由；结论几何可变2.支座反力；M图；Q图3.Na=－22P；Nb=32P4..Mp图M图ΔBV=11(↓)48ql2EI5.δ11x1+Δ1p=0；δ11=2l3/3EI；Δ1P=－17ql4/24EI；x1=17ql/16;M图6.k11Δ1+F1p=0；Δ1=－ql2/24;Mp图；M图；M图7.；位移法(二未知量)
