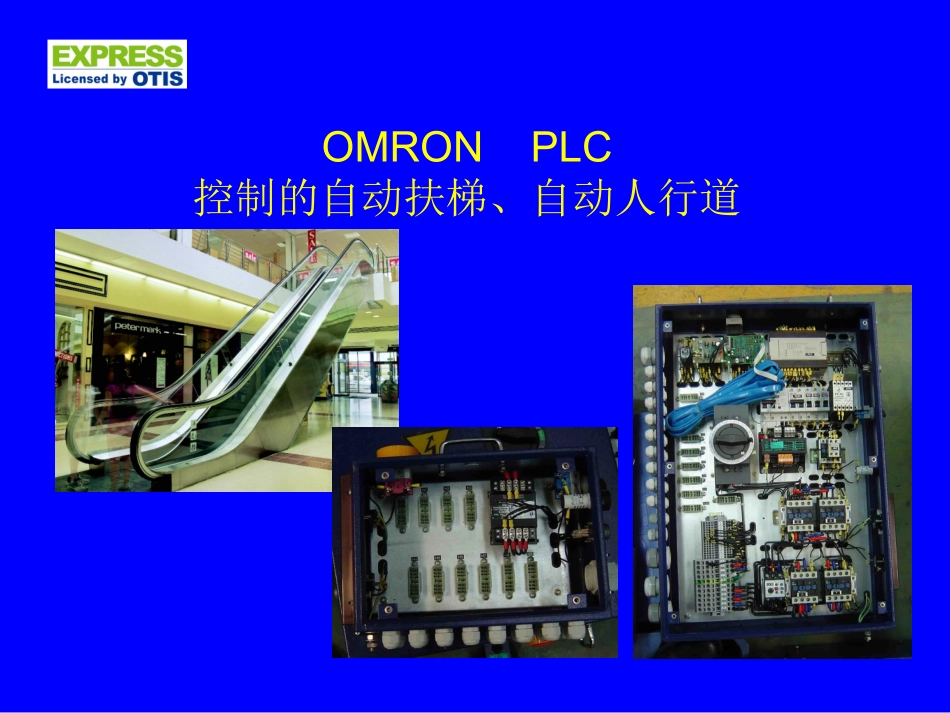

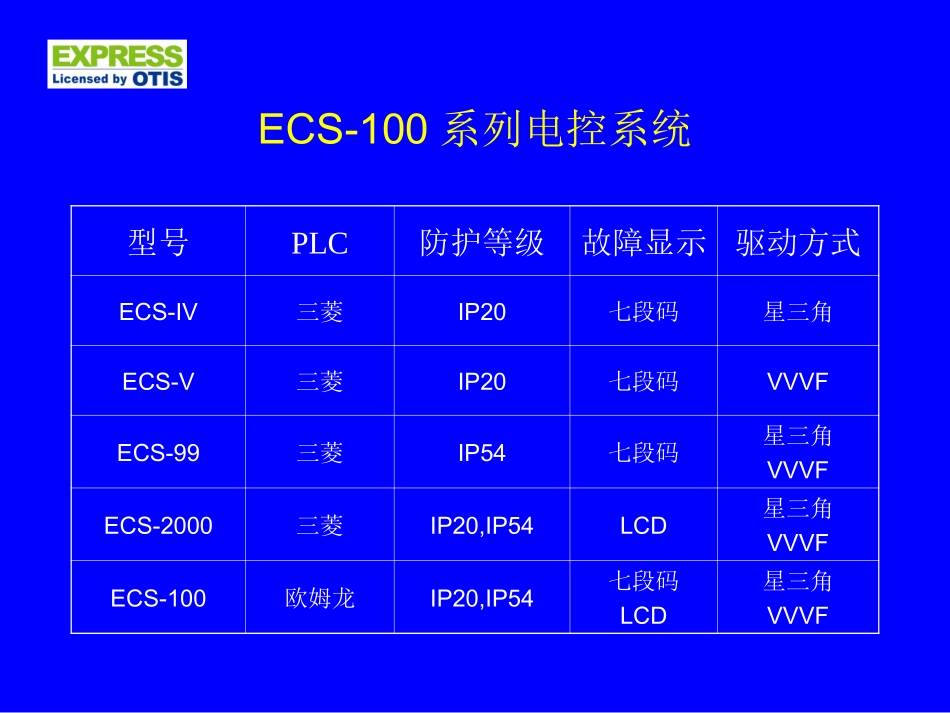

自动扶梯（人行道）电气原理顾德仁安装服务部培训资料第一部分OMRONPLC控制的自动扶梯、自动人行道ECS-100系列电控系统型号PLC防护等级故障显示驱动方式ECS-IV三菱IP20七段码星三角ECS-V三菱IP20七段码VVVFECS-99三菱IP54七段码星三角VVVFECS-2000三菱IP20,IP54LCD星三角VVVFECS-100欧姆龙IP20,IP54七段码LCD星三角VVVF系统总图ECS-100型电控系统构成•主控箱•主机•抱闸•测速探头•抱闸检测•驱动链开关•梳齿开关•扶手入口开关•踏板坠落(选配)•加油电机(选配)•乘客检测(选配)上机房梯级下陷(上下)围裙(上下左右)梯级间隙照明钥匙开关(上下)停止按钮(上下)故障显示器梳齿照明(选配)扶手测速(选配)方向指示(选配)梯路曳引链开关梳齿开关扶手入口开关踏板坠落(选配)乘客检测(选配)下机房上部电缆布置图下部电缆布置图扶手围裙照明检修手柄和航空插头光电节能立柱上机房插件示意图下机房插件示意图主回路制动单元与制动电阻(1)制动单元与制动电阻(2)制动单元与制动电阻(3)七段码故障指示说明序号GDGCGBGA故障编码显示故障名称10v0v0v24v1主机测速故障20v0v24v0v2左扶手测速故障30v0v24v24v3右扶手测速故障40v24v0v0v4梯级遗失故障50v24v0v24v5驱动链断链故障60v24v24v0v6触点粘连故障70v24v24v24v7抱闸打开故障824v0v0v08上梳齿故障924v0v0v24v9下梳齿故障1024v0v24v0vA曳引链故障1124v0v24v24vC进出口扶手故障1224v24v0v24vE梯级下陷故障1324v24v24v0vF踏板坠落故障液晶故障指示说明表一序号FCMCB插脚名称常开(0V)时常闭(24V)时1X0正常故障正常2X1上行信号无信号有3X2下行信号无信号有4X3自动手动自动5X4检修信号无检修6X5安全故障安全7X6加油信号无加油8X7运行停止运行9X8上左梳齿故障正常10X9上右梳齿故障正常11X10上左扶手故障正常12X11上右扶手故障正常13X12上梯级防跳故障正常14X13上梯级下陷故障正常15X14上踏板坠落故障正常16X15下左梳齿故障正常17X16下右梳齿故障正常18X17下左扶手故障正常19X18下右扶手故障正常20X19下梯级防跳故障正常21X20下梯级下陷故障正常22X21左曳引链断故障正常23X22右曳引链断故障正常24X23下踏板坠落故障正常表二序号X0X3X2X1故障编码10V0V0V24V120V0V24V0V230V0V24V24V340V24V0V0V450V24V0V24V560V24V24V0V670V24V24V24V7抱闸打开故障当X0为0V时,故障编码见表二驱动链断链备注右扶手测速故障梯级遗失故障故障名称主机测速故障左扶手测速故障触点粘连故障小推力抱闸制动系统大推力抱闸制动系统VVVF主回路(1)VVVF主回路(2)VVVF主回路(3)PLC控制回路(1)PLC控制回路(2)七段码故障显示原理液晶故障显示原理光电节能系统总装配图特别提示1.只有专业人员才能够对EXPRESS品牌的自动扶梯自动人行道进行维修保养工作2.所有的操作都必须严格执行奥的斯的全球工地标准(WWJSSS)•常见故障•特别危险的操作•安全故障的查找维修技巧故障1：钥匙开关不能启动扶梯•钥匙开关坏了•安全回路断开•抱闸检测开关故障•PLC运行开关处于OFF•接触器故障•接触器粘连保护•检修状态故障2：扶梯启动后过一会就停止•主机测速故障–测速开关损坏–安装距离太远–主机速度异常•扶手带测速故障–测速开关损坏–安装距离太远–扶手带过松特别危险的操作•站在飞轮上维修扶梯•没有切断电源测量电阻•暂时脱离的线头未经处理通电•没有断电，进入缺口维修安全故障的查找次序1.检查KC继电器是否吸合。2.如果吸合，检查围裙开关、相序、热继电器、安全制动器动作开关。3.如果不吸合，检查安全回路中的安全开关，如果有故障显示可以按照故障显示上的代码检查；没有故障显示，按照原理图和PC箱上的插件表逐个或中分检查（拉电，用电阻档测量）。
