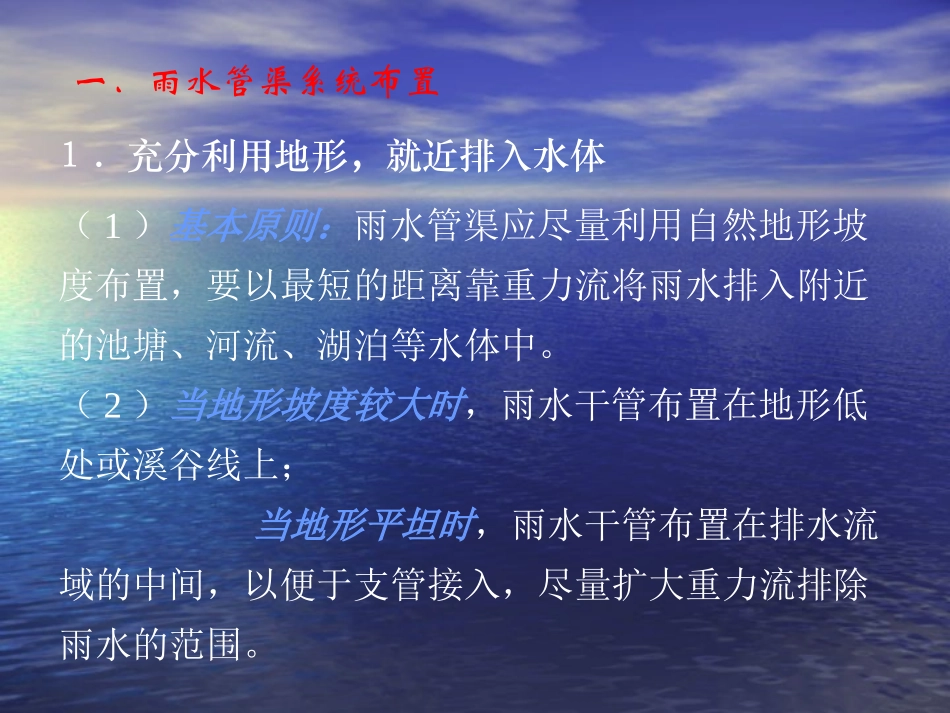

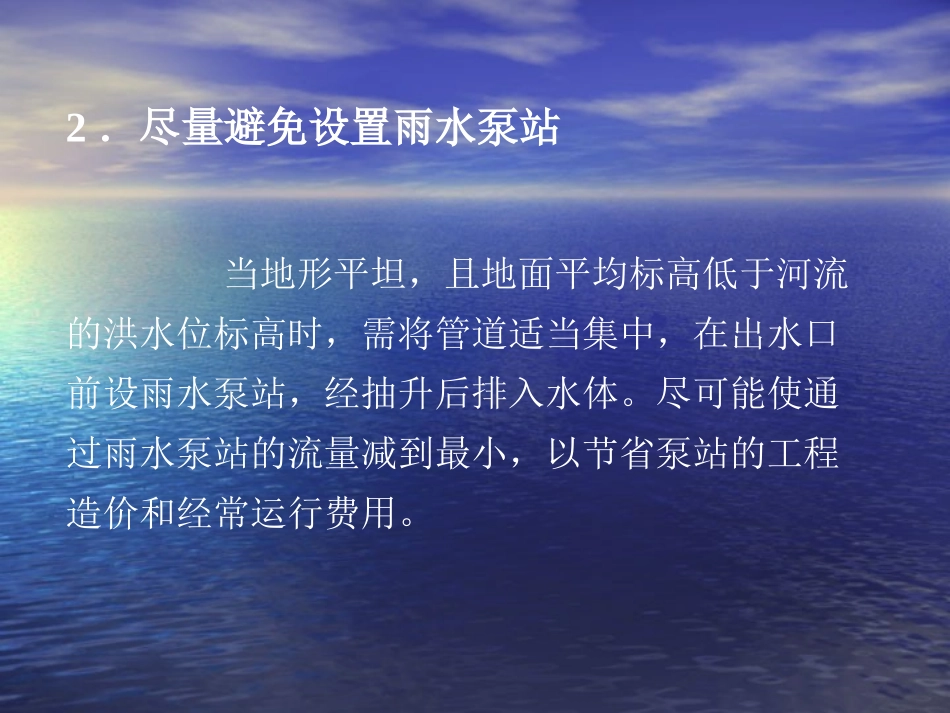

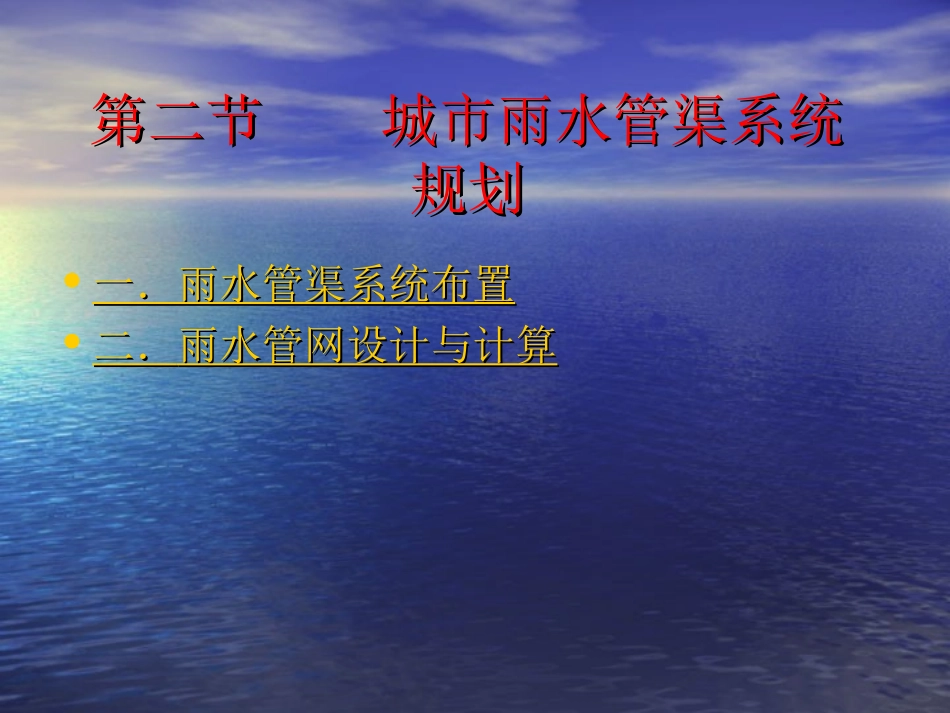

第二节城市雨水管渠系统第二节城市雨水管渠系统规划规划•一．雨水管渠系统布置一．雨水管渠系统布置•二．二．雨水管网设计与计算雨水管网设计与计算一．雨水管渠系统布置1．充分利用地形，就近排入水体（1）基本原则：雨水管渠应尽量利用自然地形坡度布置，要以最短的距离靠重力流将雨水排入附近的池塘、河流、湖泊等水体中。（2）当地形坡度较大时，雨水干管布置在地形低处或溪谷线上；当地形平坦时，雨水干管布置在排水流域的中间，以便于支管接入，尽量扩大重力流排除雨水的范围。2．尽量避免设置雨水泵站当地形平坦，且地面平均标高低于河流的洪水位标高时，需将管道适当集中，在出水口前设雨水泵站，经抽升后排入水体。尽可能使通过雨水泵站的流量减到最小，以节省泵站的工程造价和经常运行费用。33．根据城市规划布置雨水管道．根据城市规划布置雨水管道通常应根据建筑物的分布，道通常应根据建筑物的分布，道路布置及街坊或小区内部的地形，出水路布置及街坊或小区内部的地形，出水口的位置等布置雨水管道，使街坊或小口的位置等布置雨水管道，使街坊或小区内大部分雨水以最短距离排入街道低区内大部分雨水以最短距离排入街道低侧的雨水管道。侧的雨水管道。雨水干管的平面和竖向布置应考虑与其它地下管线和构筑物在相交处相互协调，以满足其最小净距的要求。排水管道与其它管线（构筑物）的最小净距见规范。市区内如有可利用的池塘、洼地等，可考虑雨水的调蓄。在有连接条件的地方，可考虑两个管渠系统之间的连接。雨水管道应平行道路敷设，宜布置在雨水管道应平行道路敷设，宜布置在人行道或绿化带下，不宜布置在快车道人行道或绿化带下，不宜布置在快车道下，以免积水时影响交通或维修管道时下，以免积水时影响交通或维修管道时破坏路面。当道路大于破坏路面。当道路大于40m40m时，应考时，应考虑在道路两侧分别设置雨水管道。虑在道路两侧分别设置雨水管道。4．采用明渠或暗管的选择（1）暗管：在城市市区或厂区内，由于建筑密度高，交通量大，一般采用暗管排除雨水。特点----卫生条件好、不影响交通，造价高。（2）明渠：在城市郊区，建筑密度较低，交通量较小的地方，一般考虑采用明渠。特点特点------造价低；但明渠容易淤积，孳造价低；但明渠容易淤积，孳生蚊蝇，影响环境卫生，且明渠占地大，生蚊蝇，影响环境卫生，且明渠占地大，使道路的竖向规划横断面设计受限，桥使道路的竖向规划横断面设计受限，桥涵费用也增加。涵费用也增加。在地形平坦、埋设深度或出水在地形平坦、埋设深度或出水口深度受限制的地区，可采用暗渠（盖口深度受限制的地区，可采用暗渠（盖板渠）排除雨水板渠）排除雨水5．合理布置雨水口，保证路面雨水顺畅排除雨水口的布置应根据地形和汇水面积确定，以使雨水不致漫过路口。一般在道路交叉口的汇水点、低洼地段均应设置雨水口。此外，在道路上每隔25～50m也应设置雨水口。此外，在道路路面上应尽可能利用道路边沟排除雨水，为此，在每条雨水干管的起端，通常利用道路边沟排除雨水，从而减少暗管长度约100～150m，降低了整个管渠工程的造价。6．雨水出水口的布置（1）分散出水口：当管道将雨水排入池塘或小河时，水位变化小，出水口构造简单，宜采用分散出水口。就近排放管线短、管径小，造价低。（2）集中出水口式：当河流等水体的水位变化很大，管道的出水口离常水位较远时，出水口的构造就复杂，因而造价较高，此时宜采用集中出水口式布置形式。7．排洪沟的设置对于傍山建设的城市和厂矿企业，为了消除洪水的影响，除在设计地区内部设置雨水管道外，尚应考虑在设计地区周围或超过设计地区设置排洪沟，以拦截从分水岭以内排泄下来的洪水，并将其引入附近水体，以保证城市和厂矿企业的安全。8．调蓄水体的设置可调节洪峰流量。二．雨水管网设计与计算雨水管渠系统是由雨水口、雨水管渠、检查井、出水口等构筑物组成的一整套工程设施。雨水管渠系统的任务就是及时汇集并排除暴雨所形成的地面径流，以保障人民的生命安全和正常生产。1．确定当地的暴雨强度公式或暴雨强度曲线；2．划分排水流域，进行雨水管渠的定线；3．划分设计管段...
