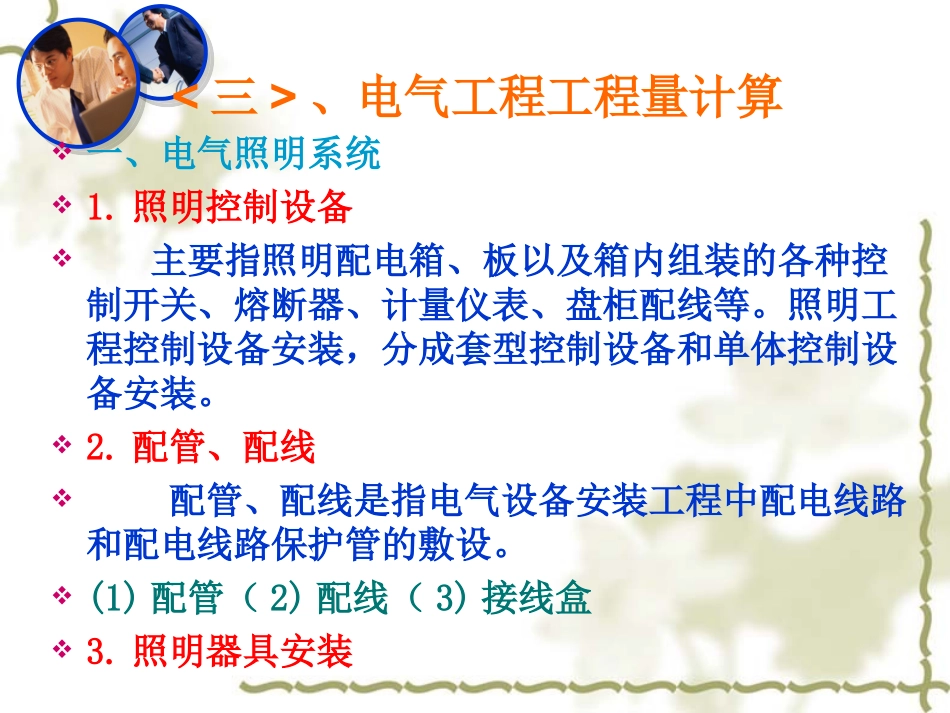

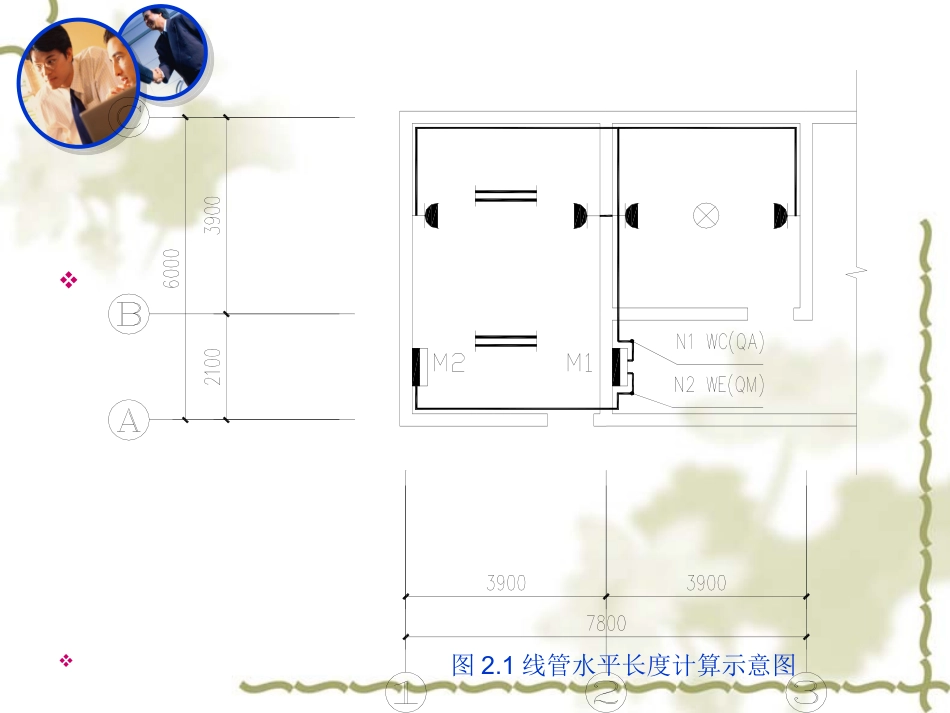

<三>、电气工程工程量计算一、电气照明系统1.照明控制设备主要指照明配电箱、板以及箱内组装的各种控制开关、熔断器、计量仪表、盘柜配线等。照明工程控制设备安装，分成套型控制设备和单体控制设备安装。2.配管、配线配管、配线是指电气设备安装工程中配电线路和配电线路保护管的敷设。(1)配管（2)配线（3)接线盒3.照明器具安装1）水平方向的敷设线管计算水平方向敷设的线管应以施工平面图的管线走向、敷设部位和设备安装位置的中心点为依据，并借用平面图上所标墙、柱轴线尺寸进行线管长度的计算，若没有轴线尺寸可利用时，则应运用比例尺或直尺直接在平面图上量取线管长度，如图2.1所示。图2.1线管水平长度计算示意图垂直方向的线管敷设（沿墙、柱引上或引下），其配管长度一般应根据楼层高度和箱、柜、盘、板、开关、插座等的安装高度进行计算，如图2.2所示。2）垂直方向的敷设线管计算图2.2线管垂直长度计算示意图3）埋地的敷设线管计算图2.3为配管埋地敷设示意图。设图中配电箱安装高度底边距地1.5米，插座距地0.3米；配电箱至插座配管为沿墙、地面暗敷设，设埋地深度0.1米；则整个配管长度为：1.5米（箱底垂直至地面）＋0.1米（垂直入地深）＋L1（配电箱与中间墙左插座水平距离，可用比例尺在图上量出）＋0.1米（垂直出地面）＋0.3米（垂直入插座）＋0.4米（垂直出插座入地）＋L2（中间墙两插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地入插座）＋0.4米（垂直出插座入地）＋L3（至右墙插座水平距离，可用比例尺在图上量出）＋0.4米（垂直出地面入插座）图2.3埋地敷设配管长度计算平面示意图（2）配线①管内穿线定额分照明线路、动力线路和多芯软导线，并按导体材料、导线截面积及芯数划分项目。照明线路管内穿线，当导线截面积大于或等于6平方毫米时，应执行动力线路相应项目。导线预留图2.4为导线与柜、箱、设备等相连预留长度示意图。规定的导线预留长度，详见表2.3。图2.4导线与柜、箱、设备等相连预留长度示意图表2.3连接设备导线（每一根线）预留长度表序号项目预留长度说明1各种开关箱、柜、板高＋宽盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀开关、起动器、母线槽进出线盒等0.3米以安装对象中心算起3由地坪管子出口引至动力接线箱1米以管口计算4电源与管内导线连接（管内穿线与软、硬母线接头）1.5米以管口计算5出户线1.5米以管口计算(3)接线盒、箱安装在配管配线工程中，无论是明配还是暗配均存在线路接线盒（分线盒）、接线箱、开关盒、灯头盒以及插座盒的安装线路接线盒（分线盒）产生在管线的分支处或管线的转弯处。暗装的开关、插座应有开关接线盒和插座接线盒，暗配管线到灯位处应有灯头接线盒。钢管配钢质接线盒，塑料管配塑料接线盒，如图2.5所示。图2.5电气平面接线盒示意3.照明器具安装照明器具安装定额由照明灯具安装，开关、按钮、插座安装，安全变压器、电铃及风扇安装，盘管风机开关等电器安装四部分组成。【案例】某办公楼照明工程局部平面布置如图2.6所示。建筑物为混合结构，层高3.3m。灯具为成套型，开关安装距楼地面1.4m；配电线路导线为BV－2.5，穿电线管沿天棚、墙暗敷设，其中2～3根穿MT15，4根穿MT20。试按工程量计算表式列出该房间轴线内的所有电气安装分项工程名称，计算出各分项工程量。图2.6办公楼照明工程局部平面布置图【解】根据定额套用与工程量计算规则，按照电气照明工程系统组成，可按照明控制设备、配管配线、照明器具、接线盒等顺序计算工程量，如表2.11所示。工程量计算表灯至开关水平22)48.195.1(30.1序号定额编号项目名称单位计算式数量12－981电线管暗配MT15100m进线至灯水平1.95＋灯至风扇水平1.20＋灯至风扇水平1.20＝4.35米4.35÷100＝0.0440.04422－982电线管暗配MT20100m＋灯至开关垂直（3.30－1.40）＝1.38＋1.90＝3.28米3.28÷100＝0.0330.03332－1172管内穿线BV－2.5100m(1)+(2)=23.02米23.02÷100＝0.2300.230(1)MT15两线4.35×2＋局部三线1.20=9.90米(2)MT20四线3.28×4＝13.12米42－1595吸顶式双管荧光灯安装10套2÷100.252－163...
