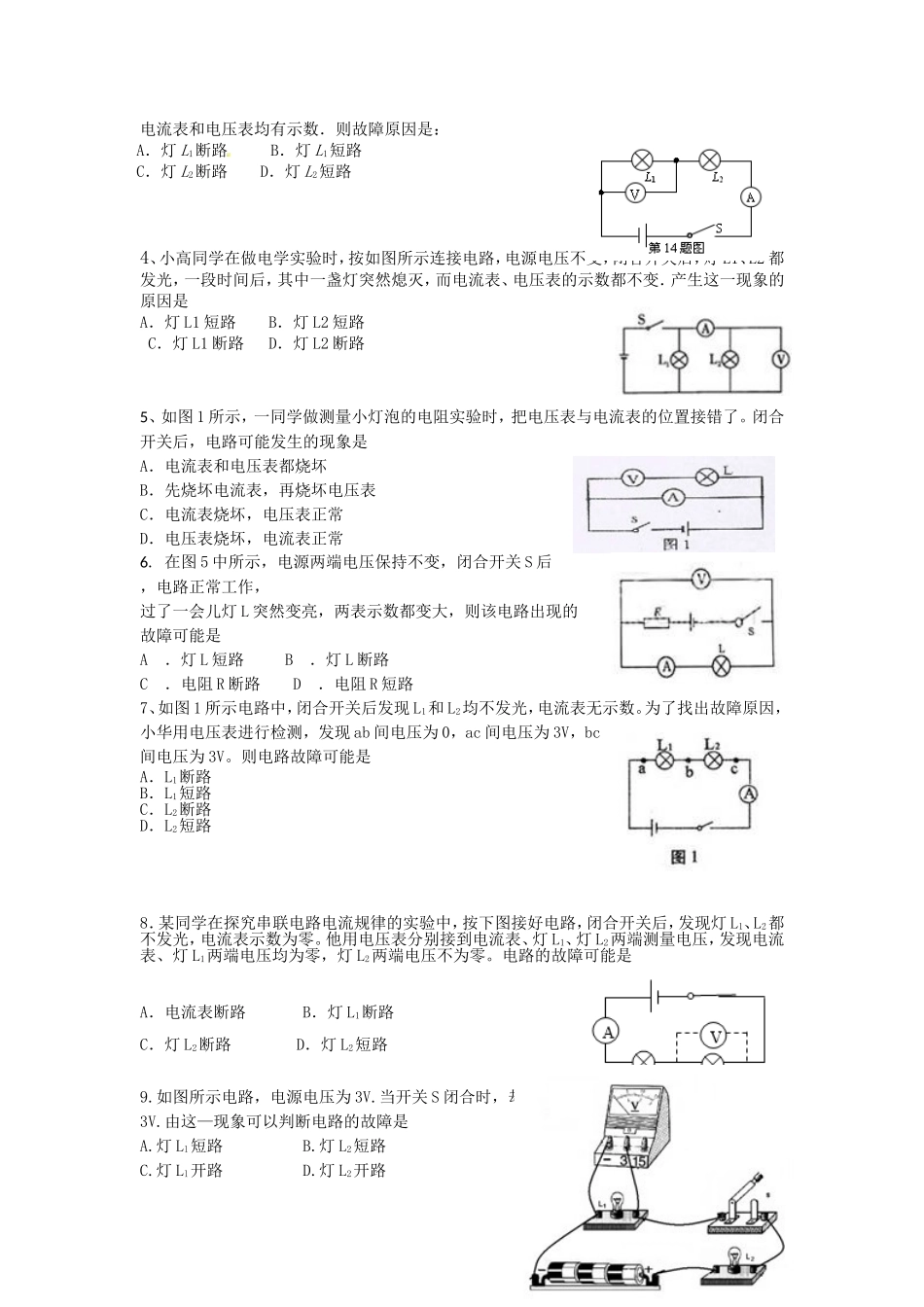

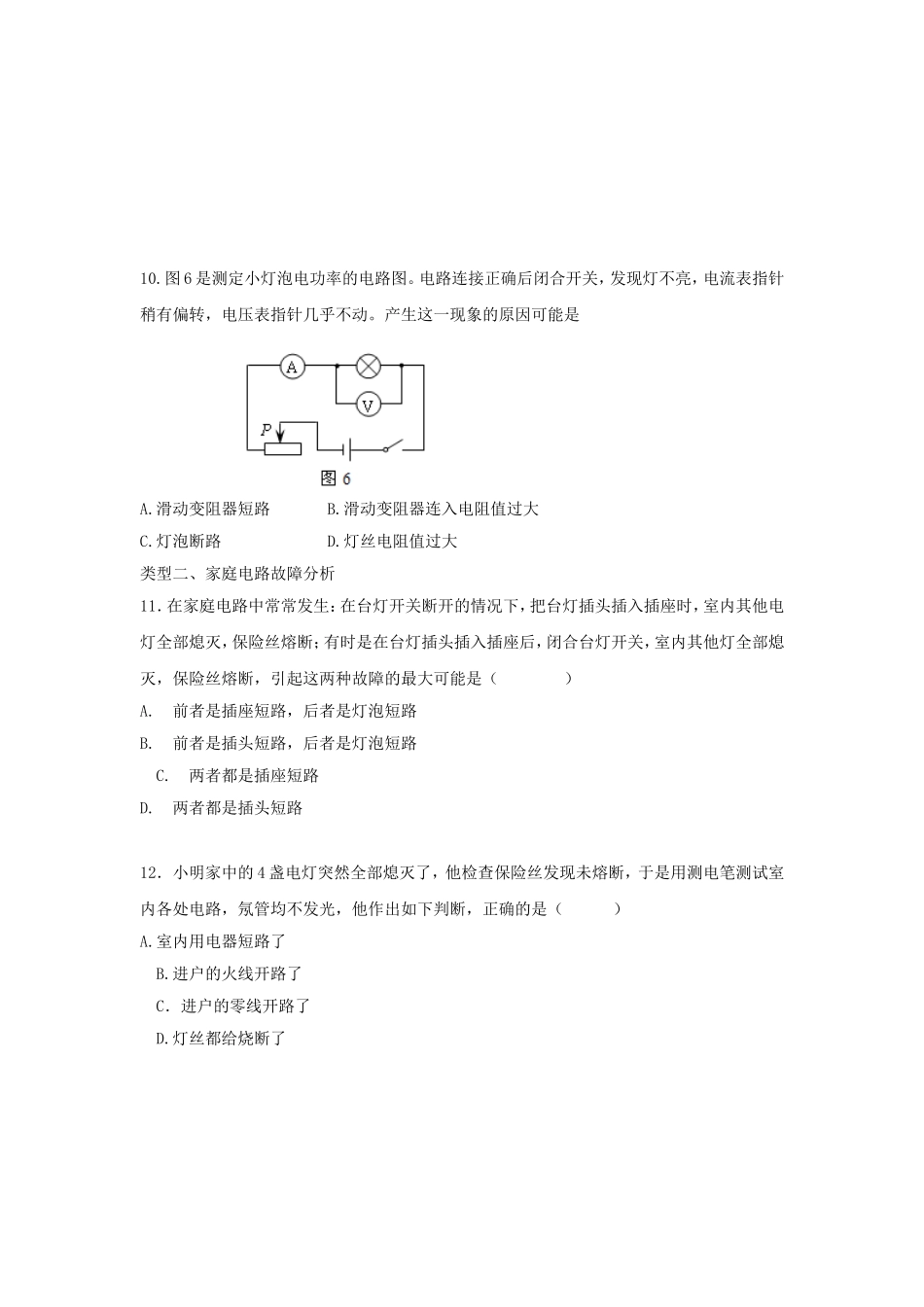

电路故障分析关于电路故障分析有两类，一类是实验电路故障，如以测电阻或者是测电功率发生的实验现象来分析，如灯泡的亮度，电流表、电压表示数的有无变化，一般结合电路图考查；一类是家庭电路分析，通常根据家用电器的工作情况和试电笔的检测来分析。类型一：电路故障问题的判断（短路、断路等）1、如图1所示，若已知灯泡丝被烧断，开关闭合，下列说法正确的是A、电流表有示数，电压表有示数B、电流表无示数，电压表有示数C、电流表无示数，电压表无示数D、电流表有示数，电压表无示数2、如图2所示的电路，闭合开关后，发现L1很亮，L2只能微弱发光，以下对这一现象产生原因分析中，合理的是A.灯泡L2发生了断路B.灯泡L2发生了短路C.由于灯泡L2的电阻较小，其实际功率较小D由于灯泡L2的电阻较大，其实际功率较小图1图23、小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路4、小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路5、如图1所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常6.在图5中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路7、如图1所示电路中，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小华用电压表进行检测，发现ab间电压为0，ac间电压为3V，bc间电压为3V。则电路故障可能是A．L1断路B．L1短路C．L2断路D．L2短路8．某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零。电路的故障可能是A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路9.如图所示电路，电源电压为3V.当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V.由这—现象可以判断电路的故障是A.灯Ll短路B.灯L2短路C.灯Ll开路D.灯L2开路10.图6是测定小灯泡电功率的电路图。电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动。产生这一现象的原因可能是A.滑动变阻器短路B.滑动变阻器连入电阻值过大C.灯泡断路D.灯丝电阻值过大类型二、家庭电路故障分析11．在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他灯全部熄灭，保险丝熔断，引起这两种故障的最大可能是（）A.前者是插座短路，后者是灯泡短路B.前者是插头短路，后者是灯泡短路C.两者都是插座短路D.两者都是插头短路12．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是（）A.室内用电器短路了B.进户的火线开路了C．进户的零线开路了D.灯丝都给烧断了
