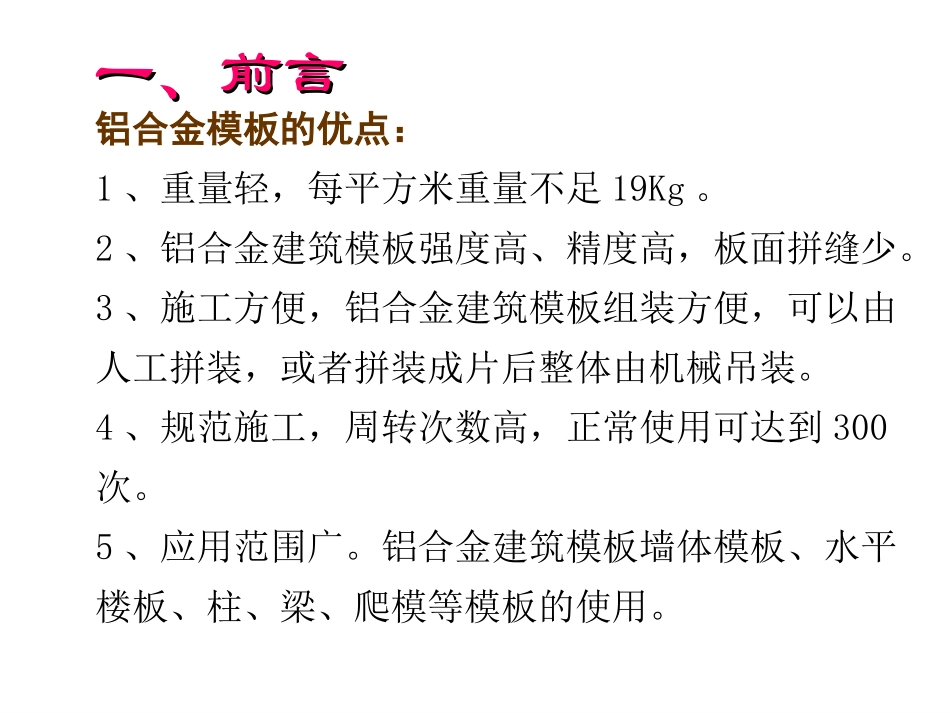

铝模板工艺简介内容内容一、前言二、材料与工具三、柱墙模板体系四、梁板模板体系五、混凝土成型质量六、模板方案比较铝合金模板的优点：1、重量轻，每平方米重量不足19Kg。2、铝合金建筑模板强度高、精度高，板面拼缝少。3、施工方便，铝合金建筑模板组装方便，可以由人工拼装，或者拼装成片后整体由机械吊装。4、规范施工，周转次数高，正常使用可达到300次。5、应用范围广。铝合金建筑模板墙体模板、水平楼板、柱、梁、爬模等模板的使用。一、前言一、前言6、混凝土表面质量平整光滑，可达到饰面或清水混凝土的效果。7、建筑工期短，比一般模板施工快2~3倍。8、承载力大，铝合金模板每平方可承载30KN。9、回收价值高。铝合金建筑模板残值高，均摊成本优势明显。二、材料与工具二、材料与工具定型小块板，“B”代表楼板。定型小块板在边框上标有字母“W”代表是墙板，“E”代表是梁底。铝合金厚4-8mm,尺寸定型化，图中398mm*1198mm。“R”代表威令杆件。主要起加固作用，类似于木模加固的钢管。“C”槽，主要起承载、传递的作用，其形式有多种，用途广泛。“荷载”，用“T”表示，主要在龙骨中起到连接、传递作用，常用销钉铁片与梁底板相连接。“销钉”，起固定作用，类似于钉子，用途广泛，一般分短钉、中钉、长钉。“龙骨”，用“B”表示，使小块的板连接作用，其自身也是板的一部分。“螺杆”，起拉结作用，常用于墙体固定，一般外套PVC管。“垫片”，起到加厚的作用。当销钉与铁片锁紧构配件时，而不能起到锁紧的功能时，可以加厚垫片，达到锁紧功能。“铁片”，起到锁住销钉的作用。“托撑”，起到承受竖向荷载的传递作用。“流星锤”，主要与托撑的立杆相连，多用于龙骨下面。“拉力丝”，在加固过程起作用，类似于“山形扣”作用的一种配件。安装工具锤子和钩子是主要的施工工具，加固销钉。运输车起运输材料、转运的功能。劳动力准备铝模板工程施工，早在十年前，香港地区已经开始运用，作业人员无须太多的木工操作基础，对工人的经验要求不高，上手较快，经现场指导后,基本上搭设两到三个楼面后，就能很好的操作。一般可将一层楼面分为几个单位，每个单位由几名人员组成。例如：广州文冲万科可分6个单位，每个单位5人即可。施工场地准备现场应堆放整齐，墙板和楼板要分开，方便材料的运输。总体施工工艺流程：支墙模板→支梁底梁旁→安装C槽→安装龙骨→顶板拼装→加固→浇筑混凝土→拆模、下一循环支墙模板支梁底梁旁安装C槽安装龙骨顶板拼装、加固浇筑混凝土拆模，下一循环支墙模板支梁底梁旁安装C槽顶板拼装、加固拆模，下一循环浇筑混凝土安装龙骨三、墙柱模板体系三、墙柱模板体系柱墙加固采用对拉螺杆进行加固，加固间距1000左右。定位放线、标高传递安装墙柱模板定位装置安装内模与穿墙螺栓安装外模、紧固螺栓加固、检测、校正、验收1、墙柱模板施工工艺流程施工准备213先安柱墙模板再安梁板模板，然后用顶托顶撑调节标高采用专用pvc套管兼内撑的标准件加固，对拉螺杆加固拧紧柱墙阳角加固方式楼面平整度不平，模板下口空隙较大。木方或九夹板堵塞下脚缝隙。变形缝位置双墙预留孔洞，方便模板加固拧紧螺杆型钢预留洞口采用木模板进行封闭梁板与柱墙相交的阴角模板与墙柱模板一起安装到位！四、梁板模板体系四、梁板模板体系梁板模板的支撑体系采用日本的早拆模板体系，所有立杆全部不相互连接，利用柱墙模板的刚度来保证架体的稳定性。柱墙用斜撑进行加固。在梁底位置安装梁底模在梁底支设支撑托撑安装梁一侧模板安装梁另一侧模板加固、检测、校正、验收结构梁支模施工工艺流程立杆支撑点模板不拆除。专用模板连接件立杆及其模板在砼达到强度要求后才拆除。采用日本的早拆架体系脱模剂已经涂刷完成线条模板安装完成后效果预留传递材料的施工洞口预留孔洞顶撑支模浇筑完成空调板模板全封闭浇空调板模板全封闭浇筑砼。筑砼。墙柱、梁支模加固完成安装C槽安装铝合金龙骨托架搭设钢支撑托撑立柱安装平板模板板模板平整度检查、校正、验收结构板板支模施工工艺流程注：拆模顺序与一般木模顺序不同先支的后拆，后支的先拆原则。也就...
