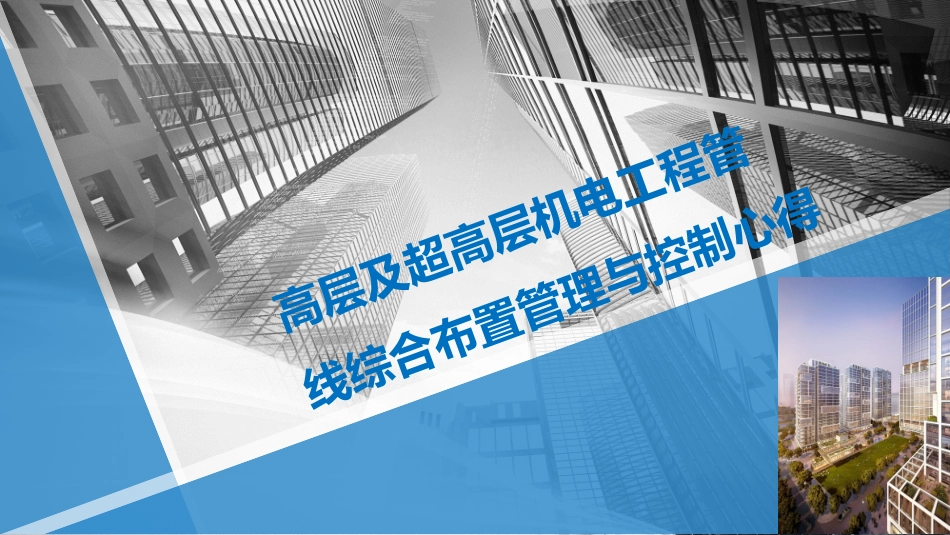

高层及超高层机电工程管线综合布置管理与控制心得VIP免费

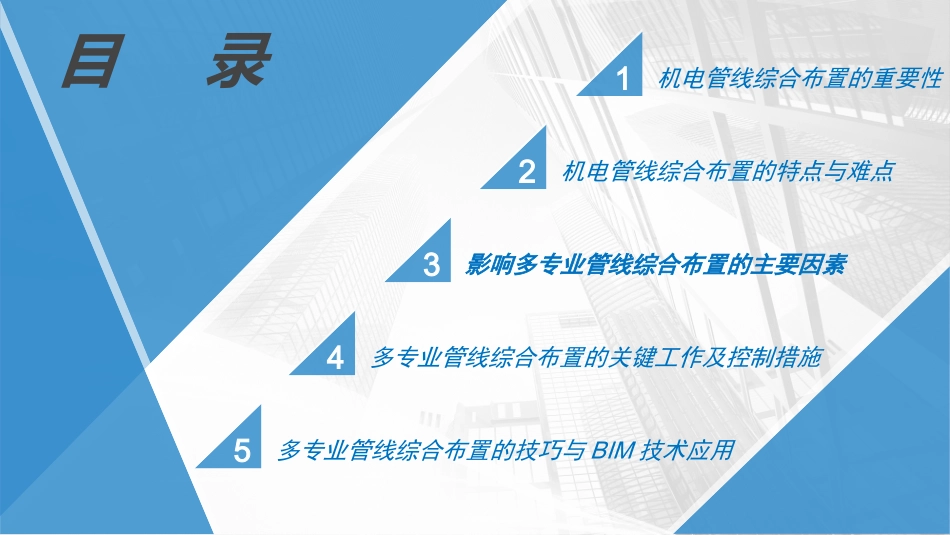

高层及超高层机电工程管线综合布置管理与控制心得目录1机电管线综合布置的重要性2机电管线综合布置的特点与难点3影响多专业管线综合布置的主要因素4多专业管线综合布置的关键工作及控制措施5多专业管线综合布置的技巧与BIM技术应用机电管线综合布置的重要性•在超高层建筑项目的施工中，机电工程系统与设备多、管线异常复杂，多专业管线综合布置难度大，给机电安装工程施工质量管理带来了不利因素。机电管线的综合布置是否合理、有序、整齐、美观，不仅影响工程项目的施工质量及以后的运行使用，而且也影响到工期进度及施工成本的控制。•做好多专业管线综合布置管理，有利于提高机电工程的施工质量和观感效果，特别对创优项目质量的提升、创优成本的降低更加有利。如何做好多专业管线综合布置工作的管理与控制，需经工程各方的共同努力，特别是需要设计与施工总包单位的管理及应尽的责任。特点机电设备系统多功能齐全、完善。每个分区基本设置有：给水、热水、排水、中水、雨水系统；消火栓系统、消防自动喷淋系统；空调系统、采暖系统；防烟排烟系统、消防自动报警与联动系统、照明、动力、防雷系统；自动化办公、安防、楼宇自控等智能化系统；快捷电梯交通系统等。高层或超高层机电工程特点与难点分析难点三多一复杂，即系统多、设备多、管线多，管线如同蜘蛛网般相互交织和关联。因此，管线综合布置与施工难度较大要求系统技术先进、智能化程度高，系统设备安装施工精度要求高，系统调试难度大高层或超高层工程体量大，专业多、施工单位多，工序穿插、施工配合与总包管理难度大高层建筑给水、热水、空调系统工作压力高、对设备与管材、配件的承压影响较大，对系统运行稳定性也有较大影响高层或超高层机电工程特点与难点分析影响多专业管线综合布置的主要因素分析1、设计因素：机电专业图纸设计深度不够，不能完全指导施工。•目前，设计习惯是按给排水、强弱电、给排水、暖通、消防等专业的图纸各自分开设计系统分开设计，缺乏统一规划、统一布局，各专业在空间安排上缺乏合理分配，经常出现管线冲突、交叉或走向不合理的现象。甚至影响施工、导致质量返工、工期延误、材料浪费等设计本身未考虑管线交叉各专业在走廊内设计管线造成拥挤、不便于施工及以后维护检修。设计本身未考虑管线交叉各专业在走廊内设计管线造成拥挤、不便于施工及以后维护检修。影响多专业管线综合布置的主要因素分析2、施工因素：总包单位对图纸会审、深化和优化不到位，不管图纸设计是否合理，只管照图施工。•很多施工企业由于技术实力不强，没有图纸深化设计的能力，对管线设计位置、走向不合理、设计遗漏、矛盾、缺陷、错误等问题发现不了。•实际施工中，总包位没有组织对各专业管线的进行统筹安排、综合布局，往往是死板硬套、照图施工，结果造成管线布设混乱，不规范、管线交叉相互碰撞、安装高度过低、甚至无法安装的情况。未经优化与深化管线照图施工的实际照片未经优化与深化管线照图施工的实际照片影响多专业管线综合布置的主要因素分析设计不合理，施工未组织深化，总包单位未组织管线综合布置，导致施工质量及观感效果差。设计不合理，施工未组织深化，总包单位未组织管线综合布置，导致施工质量及观感效果差。机电多专业管线综合布置的关键工作及控制措施主要因素分析机电多专业管线、设备的综合布置是一项系统工程，涉及到建设、设计、施工等单位，做好机电系统管线综合，应从初期预控开始抓起。应首先对设计工作预控，设计人员必须有多专业管线综合布置的思想和理念。其次对施工预控，施工前对图纸深化、二次设计，绘制可行的多专业管线综合布置图，以指导施工。机电多专业管线综合布置的关键工作及控制措施主要因素分析（一）设计阶段机电管理与控制1、建设单位责任：首先选择一个具有高层或超高层设计丰富经验的机电顾问及设计单位。高层或超高层商业项目由于其设计的复杂性和高技术难度，选择有丰富经验的机电顾问及设计单位非常重要。机电多专业管线综合布置的关键工作及控制措施主要因素分析（一）设计阶段机电管理与控制2、机电顾问及设计单位责任：（1）应设立机电多专业参加的...
