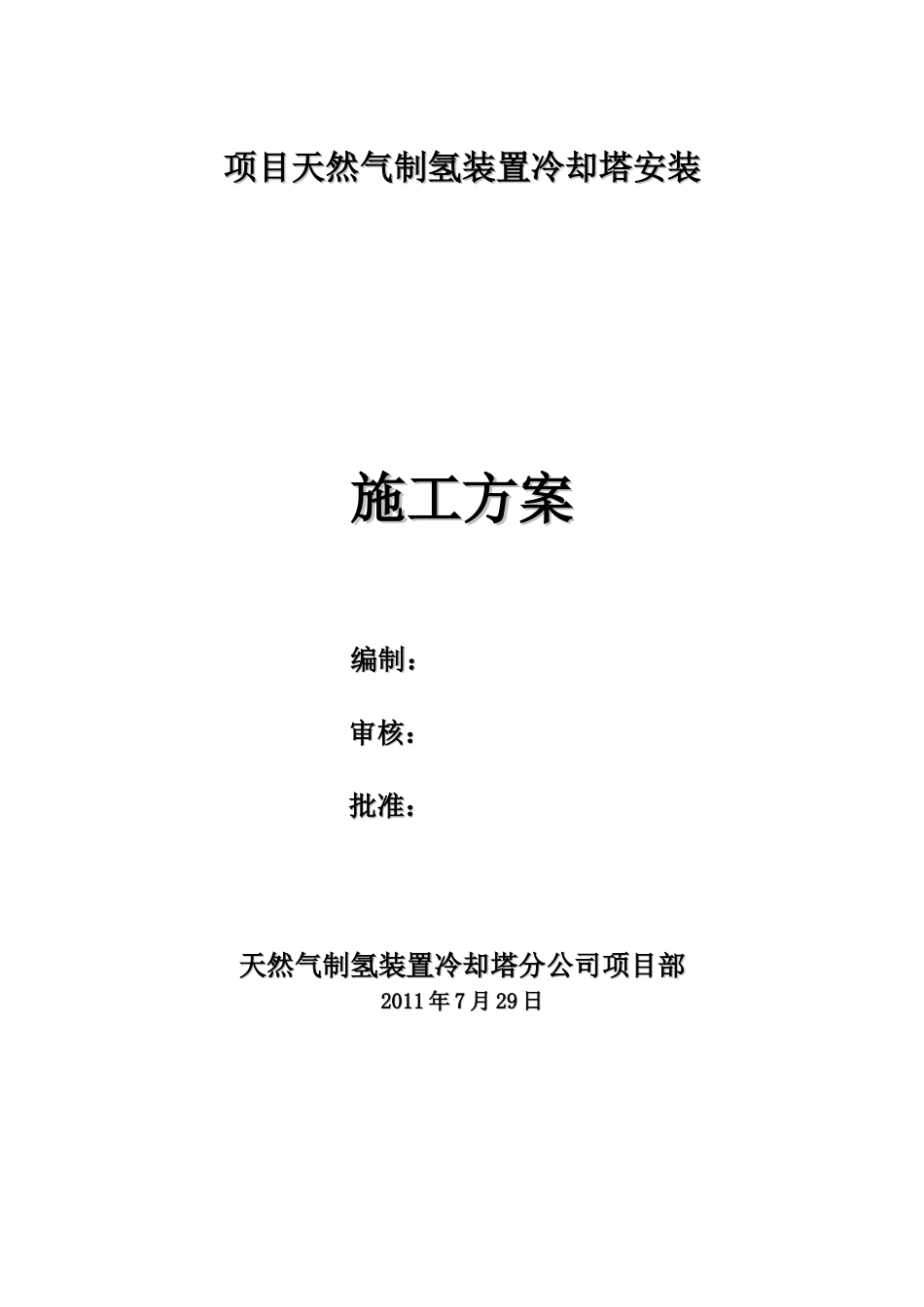

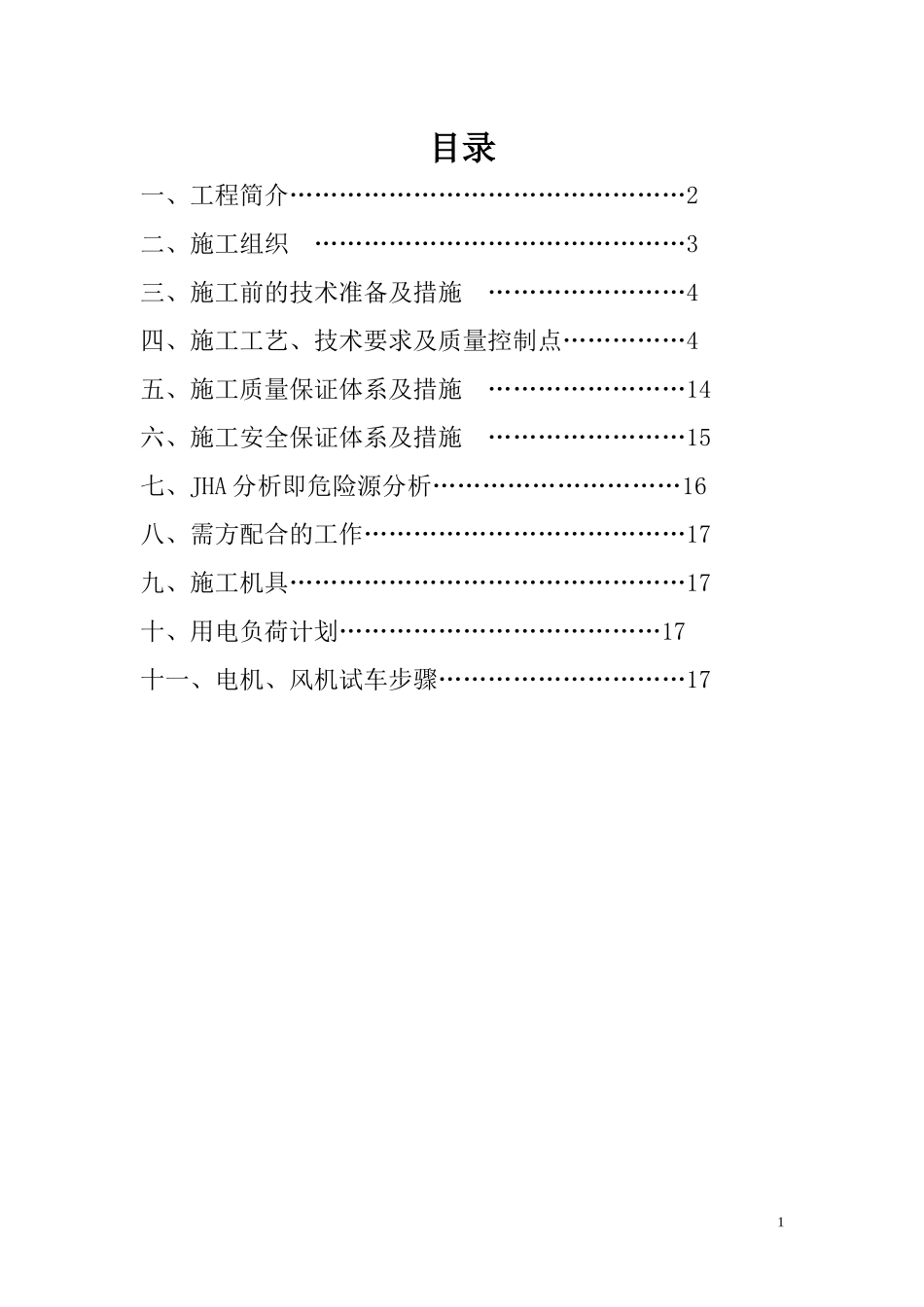

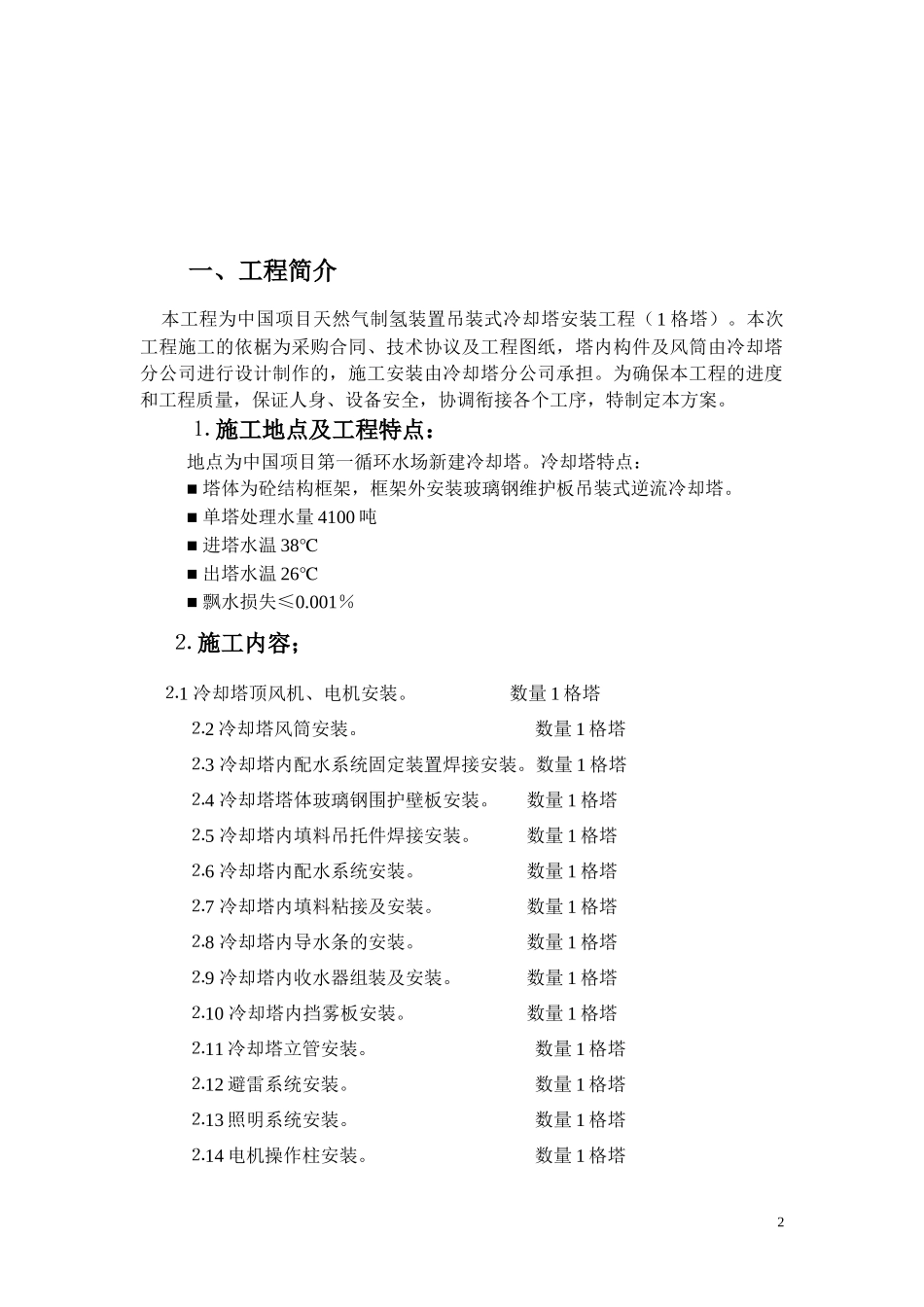

项目天然气制氢装置冷却塔安装项目天然气制氢装置冷却塔安装施工方案施工方案编制：编制：审核：审核：批准：批准：天然气制氢装置冷却塔分公司项目部天然气制氢装置冷却塔分公司项目部20112011年年77月月2929日日目录一、工程简介…………………………………………2二、施工组织………………………………………3三、施工前的技术准备及措施……………………4四、施工工艺、技术要求及质量控制点……………4五、施工质量保证体系及措施……………………14六、施工安全保证体系及措施……………………15七、JHA分析即危险源分析…………………………16八、需方配合的工作…………………………………17九、施工机具…………………………………………17十、用电负荷计划…………………………………17十一、电机、风机试车步骤…………………………171一、工程简介本工程为中国项目天然气制氢装置吊装式冷却塔安装工程（1格塔）。本次工程施工的依椐为采购合同、技术协议及工程图纸，塔内构件及风筒由冷却塔分公司进行设计制作的，施工安装由冷却塔分公司承担。为确保本工程的进度和工程质量，保证人身、设备安全，协调衔接各个工序，特制定本方案。⒈施工地点及工程特点：地点为中国项目第一循环水场新建冷却塔。冷却塔特点：■塔体为砼结构框架，框架外安装玻璃钢维护板吊装式逆流冷却塔。■单塔处理水量4100吨■进塔水温38℃■出塔水温26℃■飘水损失≤0.001％⒉施工内容；1⒉冷却塔顶风机、电机安装。数量1格塔2⒉冷却塔风筒安装。数量1格塔3⒉冷却塔内配水系统固定装置焊接安装。数量1格塔4⒉冷却塔塔体玻璃钢围护壁板安装。数量1格塔5⒉冷却塔内填料吊托件焊接安装。数量1格塔6⒉冷却塔内配水系统安装。数量1格塔7⒉冷却塔内填料粘接及安装。数量1格塔8⒉冷却塔内导水条的安装。数量1格塔9⒉冷却塔内收水器组装及安装。数量1格塔10⒉冷却塔内挡雾板安装。数量1格塔11⒉冷却塔立管安装。数量1格塔12⒉避雷系统安装。数量1格塔13⒉照明系统安装。数量1格塔14⒉电机操作柱安装。数量1格塔2项目经理：技术经理：施工经理：项目质量安全工程师：质量监督员：工艺技术员：安全监督员：后勤管理员：15⒉电缆桥架安装。数量1格塔⒊编制依据：根据与中国项目循环水场新建工程采购合同、技术协议及工程图纸等编制的。建筑物防雷设计规范GB50057－94冷却塔塑料部件技术条件DL/T742-2001给排水管道工程施工及验收规范GB50268-97塑料拉伸试验方法GB/T1040-92玻璃纤维增强塑料用液体不饱和聚酯树脂GB/T8237-89玻璃纤维增强塑料燃烧性能试验方法氧指数法GB/T8924-83二、施工组织：二、施工组织：为了顺利完成中国项目循环水场吊装式冷却塔（三格塔）安装施工任务，我公司将组建专职的工程项目经理部。设立项目经理、施工经理、技术经理、质量工程师、安全工程师，并督导、协调本公司内设计部、生产部、采购部、质检部、财务部、及各生产车间，根据采购合同、技术协议、等规定全面的实施和履行项目控制、设计、制造、采购、施工、交验等全过程工作。►项目施工组织机构如下图项目施工组织机构如下图：►项目施工人员组成：项目施工人员组成：3本次施工人员组成如下：项目经理：1人施工经理：1人技术经理：1人项目质量工程师：1人项目安全工程师：1人电工：1人施工队长：1人安装施工人员：20人三、施工前的技术准备及措施：11、技术准备、技术准备：施工前有关的图纸、资料已会审，施工方案已批准，参加施工的人员都应熟悉图纸和现场情况，技术人员已经交底，交底内容包括：现场安装、焊接工艺工序程序，吊车吊装，安全注意事项等。资料、施工方案及各种记录用表准备齐全。22、技术培训：、技术培训：电气焊工，起重工等特除工种应由经验丰富的工人担任。特殊工种必须持证上岗，根椐工程性质、特点，技术经理讲解施工技术、安装顺序及操作规程。安全工程师讲解施工中的安全注意事项，质量工程师讲解施工中的质量要求、质量控制点及质量标准，以保证施工的质量、安全、连续。33、施工前机具准备：、施工前机具准备：施工前所有机具应准备齐全，并检查其完好，吊卡器具应检查是否安全可靠。不安全的...
