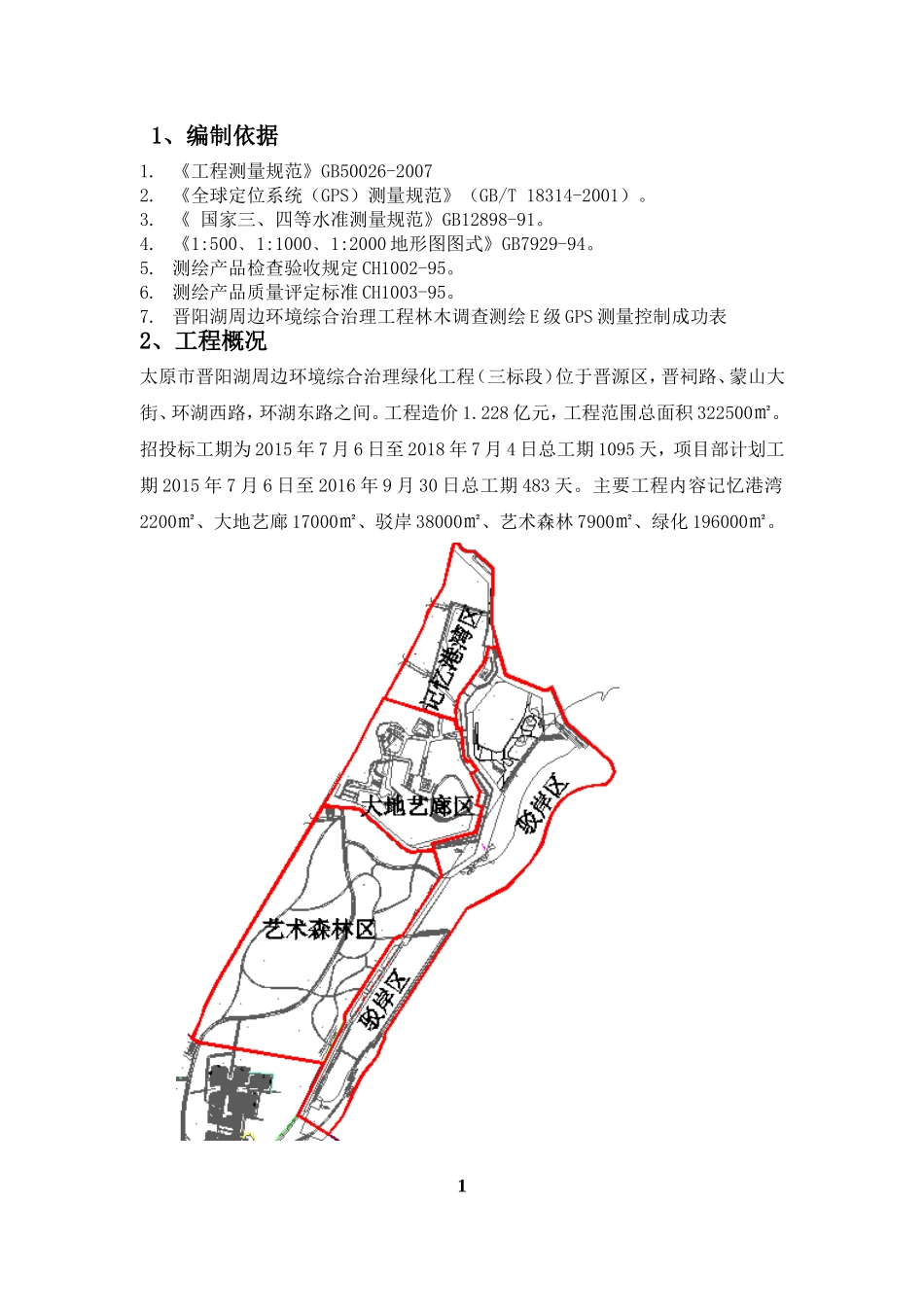

1、编制依据1.《工程测量规范》GB50026-20072.《全球定位系统（GPS）测量规范》（GB/T18314-2001）。3.《国家三、四等水准测量规范》GB12898-91。4.《1:500﹑1:1000﹑1:2000地形图图式》GB7929-94。5.测绘产品检查验收规定CH1002-95。6.测绘产品质量评定标准CH1003-95。7.晋阳湖周边环境综合治理工程林木调查测绘E级GPS测量控制成功表2、工程概况太原市晋阳湖周边环境综合治理绿化工程（三标段）位于晋源区，晋祠路、蒙山大街、环湖西路，环湖东路之间。工程造价1.228亿元，工程范围总面积322500㎡。招投标工期为2015年7月6日至2018年7月4日总工期1095天，项目部计划工期2015年7月6日至2016年9月30日总工期483天。主要工程内容记忆港湾2200㎡、大地艺廊17000㎡、驳岸38000㎡、艺术森林7900㎡、绿化196000㎡。13、测量组织机构及测量设备配置3.1测量组织机构拟配备测量工程师一人，测量员三人，放线员六名。技术负责人：负责制定放线方案、检查验线及协调测量与其它工种的合作。测量员：负责测量方案的制定及实施、监控测量、检查放线员的工作质量、资料编制，负责测量结果自检、交叉检查及报验。放线员：配合测量人员测量放线。3.2测量设备配置仪器名称型号数量鉴定机构鉴定结果中海达GPS海兴达，H32(豪华）RTK1台太原市测绘局合格全站仪欧波FTS5122台太原市测绘局合格经纬仪苏制0000249/J6E231681台太原市测绘局合格水准仪津制01050050/三鼎光电DS324台太原市测绘局合格钢尺50m4把盒尺5m5把百米绳3把2测量员测量员测量员技术负责人放线员放线员放线员4、测量方案施工控制测量工艺流程图4.1总体规划3竣工部位收集资料配置仪器现场踏勘仪器检校测量基准点检核原始地形图测绘施工控制测量竣工测量检查验收数据准备数据检核施工放样点线检查交样检查验收测量资料归档图纸读审测量任务书组建测量队编制施工测量计划施工根据设计图纸和按甲方要求以及结合我标段实际情况该测量方案分为：施工控制测量、施工测量和竣工、验收测量。4.2施测原则严格执行测量规范，遵守先整体后局部的工作程序。先确定平面控制方格网，以控制方格网为依据，进行各局部区域的定位放线。必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。定位工作执行自检、互检合格后再报检，同时坚持测量技术符合的工作制度。测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。控制网用GPS和全站仪进行放设，局部用经纬仪放设。建立施工坐标系，采用极坐标与直角坐标结合定位。4.3基础资料收集1.广泛搜集测区及附近区域已有的控制网测量成果2.认真审阅查看合同文件、技术文件、以及业主单位、监理单位下发的有关控制测量的各项技术要求和规定。3.收集国家及行业标准和规范。4.4实地踏勘1.根据已有的控制点的位置，首先了解标石和标志的位置，其次结合本标段内工程性质及地形情况初步选定加密点的位置。2.原有地形图是否与现有地物、地貌相一致，为控制网图的设计做准备。3.调查测区内交通现状，以便确定合理的测量方案，测量时选择适当的测量路线和交通工具。4.5技术要求技术要求是根据工程建设项目的规模和对施工测量精度的要求以及合同规定、业主和监理的要求，结合测区内自然地理条件的特征，选择最佳布网方案和观测方案，保证在规定期限内多快好省地完成生产任务。技术要求包含以下主要内容：复核方法是利用GPS架设在各个控制网点上进行数据采集，数据处理，平差计算得出各个网点的三维坐标，将实际测量坐标与移交坐标进行比较分析，确认无粗差后，利用E级网点的复核，并同时进行加密点的数据采集和处理。44.6埋设加密点标石埋设测量标志是把图上设计的点位落实到实地，并根据具体情况进行修改。网点选在通视良好、交通方便、地基稳定且能长期保存的地方。视线要避开障碍物。对于能够长期保存、离施工区较远的点要考虑到网形结构和便于加密，直接用于施工放样的控制点要便于放样。4.7外业数据采集数据采集使用1台中海达双频GPS接收机，外业数据采集期间天气情况需良好，均选择每天的最佳观测时间段，从而最大限度地保证接收机接收卫星信号的质量外业观测...
