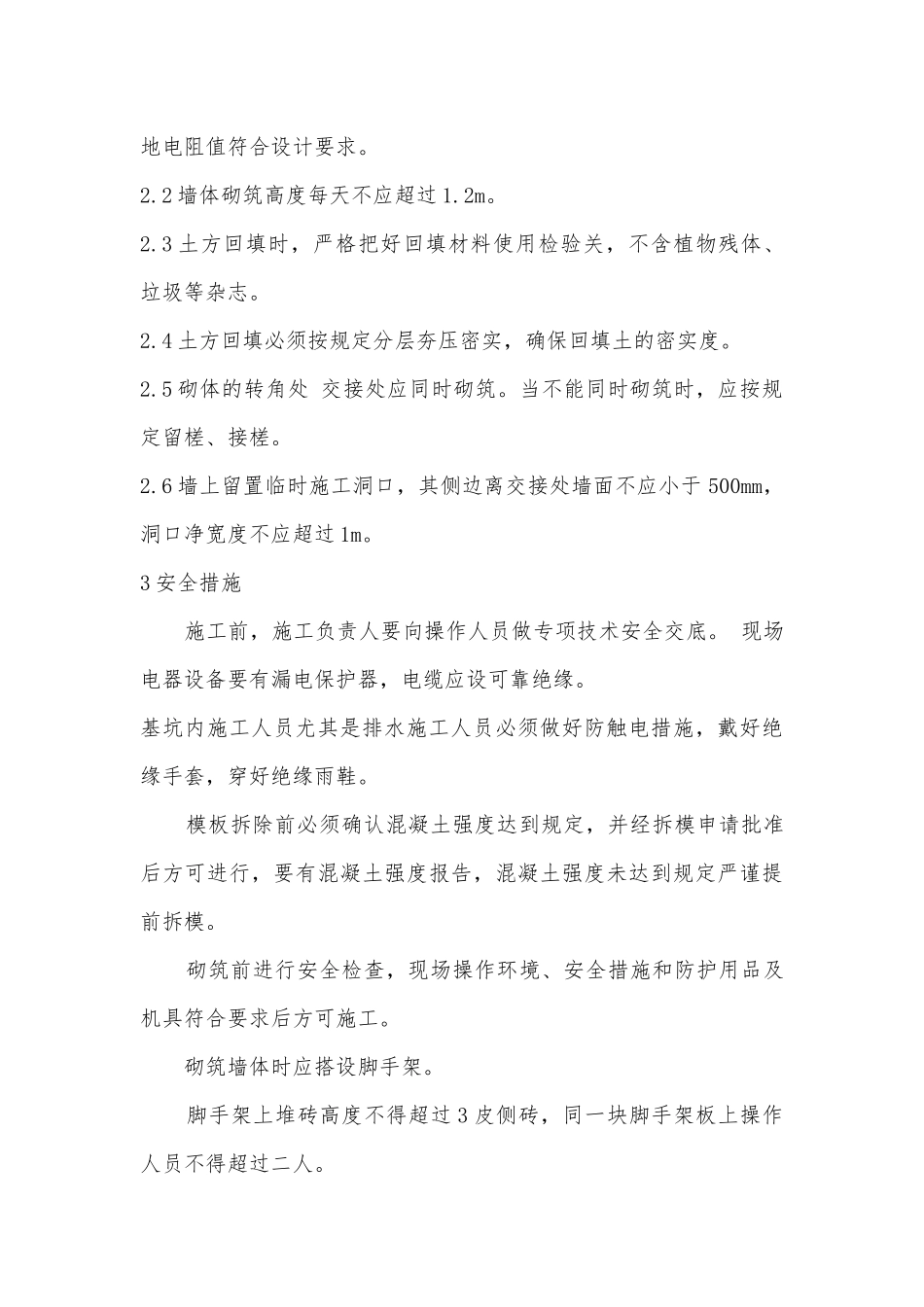

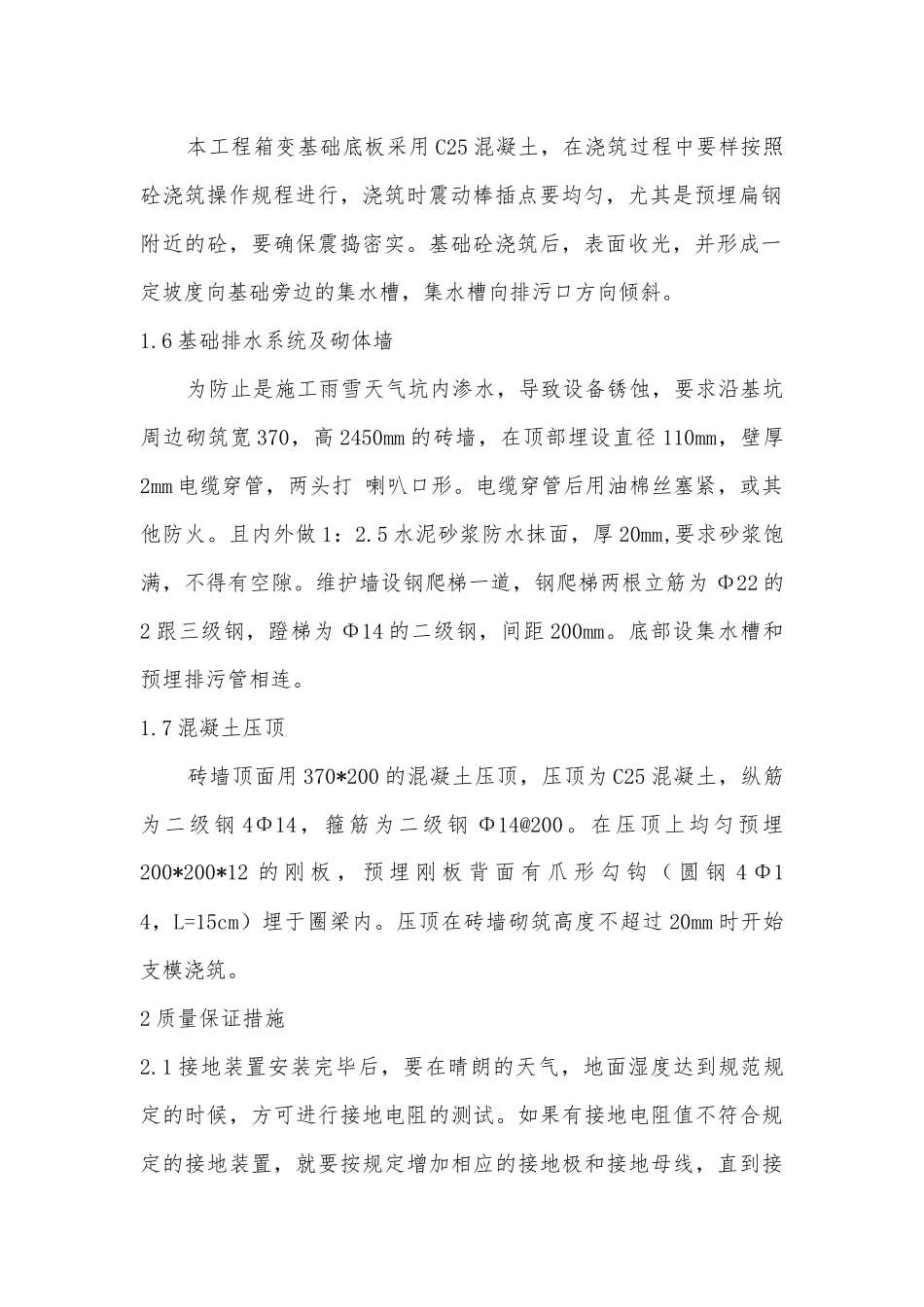

箱变基础施工组织设计1箱变基础施工方法1.1基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。1.2接地为便于安装设备，扁钢伸出基础顶层1米左右。扁钢搭接长度不小于100mm，至少焊接三个棱边，焊接处作防腐处理。接地及施工按照建筑安装工程图集JD1-305，用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。1.3垫层施工本工程箱变基础垫层采用100厚C15砼垫层，垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移。1.4基础钢筋绑扎底板厚200mm,双层双向配筋二级钢Φ14@200。钢筋的制作绑扎要严格按照设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。1.5基础砼的浇筑本工程箱变基础底板采用C25混凝土，在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀，尤其是预埋扁钢附近的砼，要确保震捣密实。基础砼浇筑后，表面收光，并形成一定坡度向基础旁边的集水槽，集水槽向排污口方向倾斜。1.6基础排水系统及砌体墙为防止是施工雨雪天气坑内渗水，导致设备锈蚀，要求沿基坑周边砌筑宽370，高2450mm的砖墙，在顶部埋设直径110mm，壁厚2mm电缆穿管，两头打喇叭口形。电缆穿管后用油棉丝塞紧，或其他防火。且内外做1：2.5水泥砂浆防水抹面，厚20mm,要求砂浆饱满，不得有空隙。维护墙设钢爬梯一道，钢爬梯两根立筋为Φ22的2跟三级钢，蹬梯为Φ14的二级钢，间距200mm。底部设集水槽和预埋排污管相连。1.7混凝土压顶砖墙顶面用370*200的混凝土压顶，压顶为C25混凝土，纵筋为二级钢4Φ14，箍筋为二级钢Φ14@200。在压顶上均匀预埋200*200*12的刚板，预埋刚板背面有爪形勾钩（圆钢4Φ14，L=15cm）埋于圈梁内。压顶在砖墙砌筑高度不超过20mm时开始支模浇筑。2质量保证措施2.1接地装置安装完毕后，要在晴朗的天气，地面湿度达到规范规定的时候，方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。2.2墙体砌筑高度每天不应超过1.2m。2.3土方回填时，严格把好回填材料使用检验关，不含植物残体、垃圾等杂志。2.4土方回填必须按规定分层夯压密实，确保回填土的密实度。2.5砌体的转角处交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。2.6墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过1m。3安全措施施工前，施工负责人要向操作人员做专项技术安全交底。现场电器设备要有漏电保护器，电缆应设可靠绝缘。基坑内施工人员尤其是排水施工人员必须做好防触电措施，戴好绝缘手套，穿好绝缘雨鞋。模板拆除前必须确认混凝土强度达到规定，并经拆模申请批准后方可进行，要有混凝土强度报告，混凝土强度未达到规定严谨提前拆模。砌筑前进行安全检查，现场操作环境、安全措施和防护用品及机具符合要求后方可施工。砌筑墙体时应搭设脚手架。脚手架上堆砖高度不得超过3皮侧砖，同一块脚手架板上操作人员不得超过二人。施工中不得踩踏砌体。
