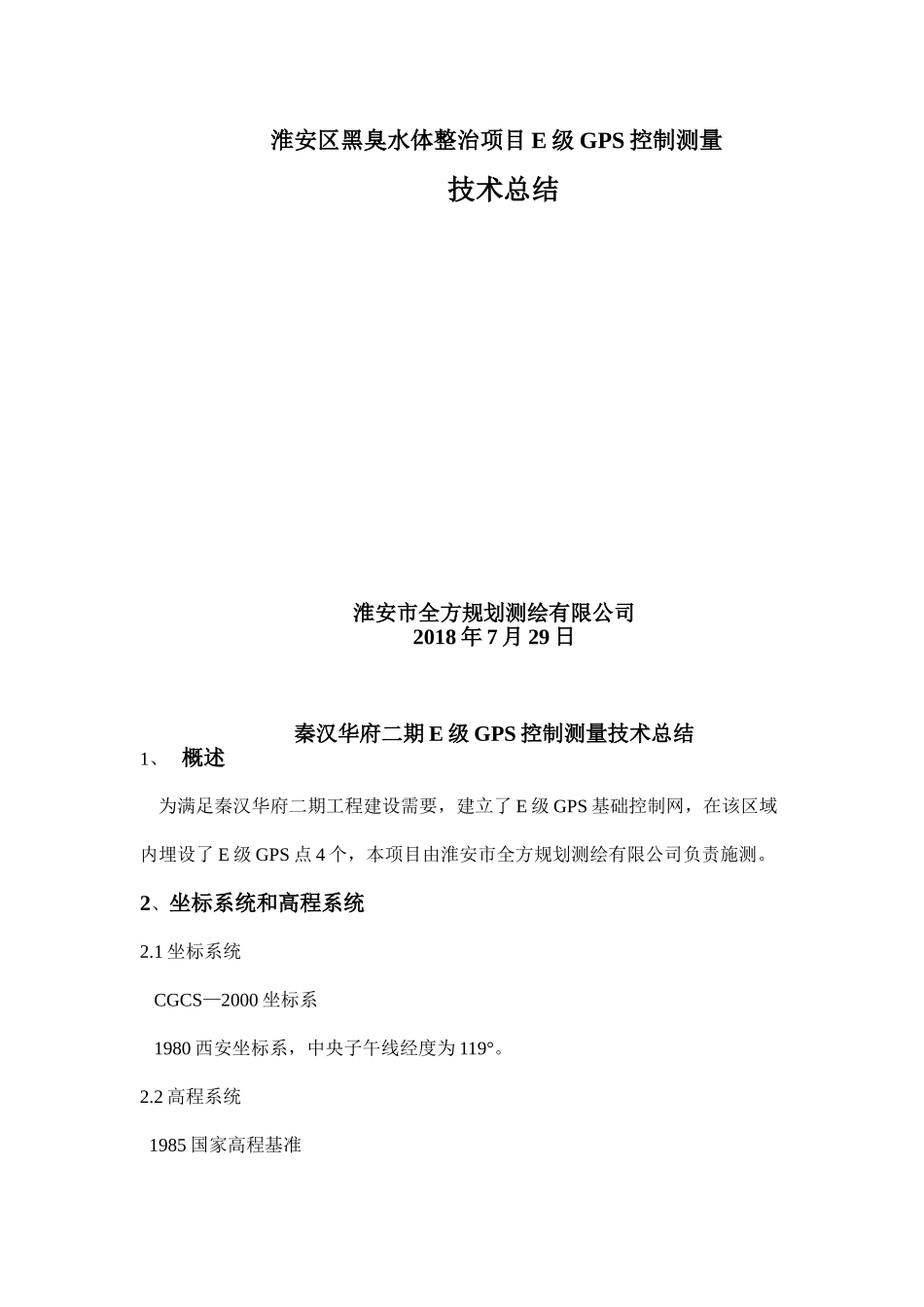

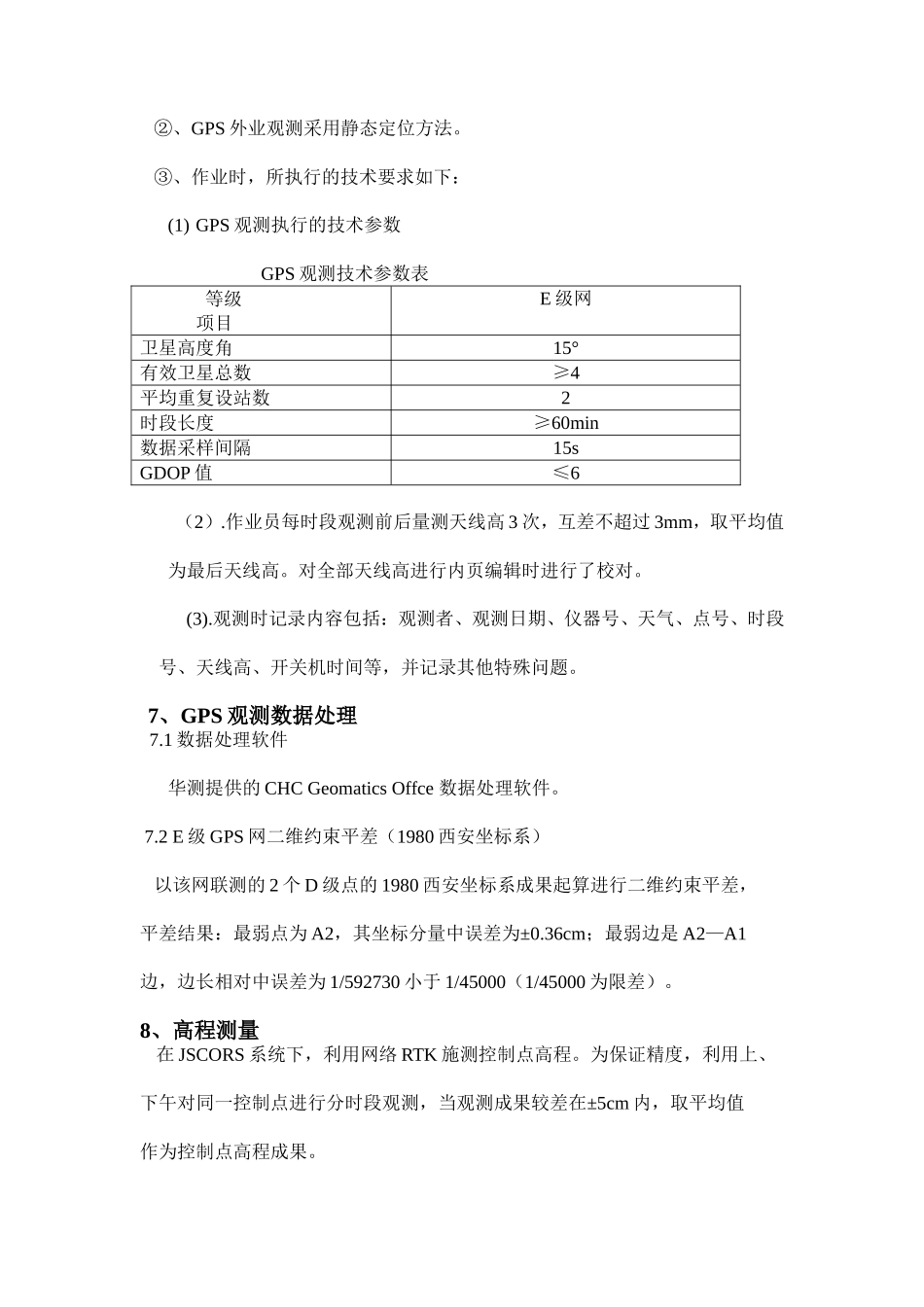

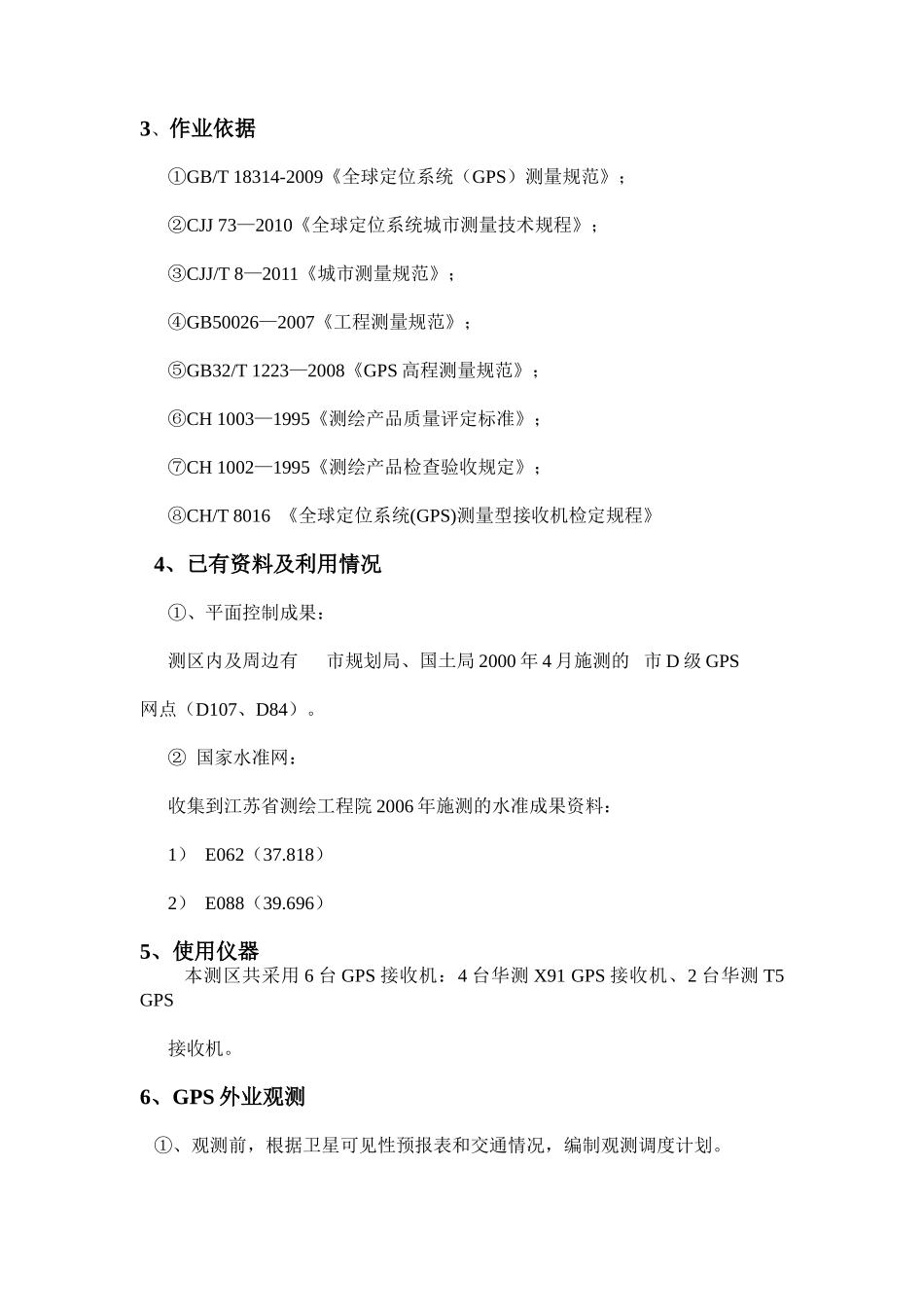

淮安区黑臭水体整治项目E级GPS控制测量技术总结淮安市全方规划测绘有限公司2018年7月29日秦汉华府二期E级GPS控制测量技术总结1、概述为满足秦汉华府二期工程建设需要，建立了E级GPS基础控制网，在该区域内埋设了E级GPS点4个，本项目由淮安市全方规划测绘有限公司负责施测。2、坐标系统和高程系统2.1坐标系统CGCS—2000坐标系1980西安坐标系，中央子午线经度为119°。2.2高程系统1985国家高程基准3、作业依据①GB/T18314-2009《全球定位系统（GPS）测量规范》；②CJJ73—2010《全球定位系统城市测量技术规程》；③CJJ/T8—2011《城市测量规范》；④GB50026—2007《工程测量规范》；⑤GB32/T1223—2008《GPS高程测量规范》；⑥CH1003—1995《测绘产品质量评定标准》；⑦CH1002—1995《测绘产品检查验收规定》；⑧CH/T8016《全球定位系统(GPS)测量型接收机检定规程》4、已有资料及利用情况①、平面控制成果：测区内及周边有市规划局、国土局2000年4月施测的市D级GPS网点（D107、D84）。②国家水准网：收集到江苏省测绘工程院2006年施测的水准成果资料：1）E062（37.818）2）E088（39.696）5、使用仪器本测区共采用6台GPS接收机：4台华测X91GPS接收机、2台华测T5GPS接收机。6、GPS外业观测①、观测前，根据卫星可见性预报表和交通情况，编制观测调度计划。②、GPS外业观测采用静态定位方法。③、作业时，所执行的技术要求如下：(1)GPS观测执行的技术参数GPS观测技术参数表等级项目E级网卫星高度角15°有效卫星总数≥4平均重复设站数2时段长度≥60min数据采样间隔15sGDOP值≤6（2）.作业员每时段观测前后量测天线高3次，互差不超过3mm，取平均值为最后天线高。对全部天线高进行内页编辑时进行了校对。(3).观测时记录内容包括：观测者、观测日期、仪器号、天气、点号、时段号、天线高、开关机时间等，并记录其他特殊问题。7、GPS观测数据处理7.1数据处理软件华测提供的CHCGeomaticsOffce数据处理软件。7.2E级GPS网二维约束平差（1980西安坐标系）以该网联测的2个D级点的1980西安坐标系成果起算进行二维约束平差，平差结果：最弱点为A2，其坐标分量中误差为±0.36cm；最弱边是A2—A1边，边长相对中误差为1/592730小于1/45000（1/45000为限差）。8、高程测量在JSCORS系统下，利用网络RTK施测控制点高程。为保证精度，利用上、下午对同一控制点进行分时段观测，当观测成果较差在±5cm内，取平均值作为控制点高程成果。外业观测使用华测T5接收机，观测时采用脚架对中整平，测量手簿设置控制点单次观测的平面收敛精度等于±2cm，高程收敛精度应≤3cm，每次观测历元不少于20个，并在同一时间段重置整周模糊精度，再采集一次数据，2次测量坐标较差不超过±3cm，高程较差不超过±5cm，取中数作为最终成果。每半天观测2个四等以上水准点，进行成果检核，检核点检测值和已知值坐标较差不超过±5cm。9、提交资料（1）技术总结；（2）E级GPS网控制点成果表（附件1）附件1置地有限公司秦汉华府二期点名北坐标东坐标高程A1A2A3A4注：表中高程为JSCORS施测，1985国家高程基准
